Beetle RP2350开发板使用指南之【环境搭建 / 点灯】

一、硬件介绍

1、产品特点

Beetle RP2350【RP2350A_QFN60】是一款基于RP2350微控制器的高性能迷你开发板，双核双架构设计（支持 Arm Cortex-M33或Hazard3 RISC-V内核）为开发者提供灵活的性能配置。

双核双架构，性能自由切换

• 采用Raspberry Pi RP2350高性能微控制器，支持Arm Cortex-M33或Hazard3 RISC-V内核选择。
• 主频高达150MHz，配备520KB RAM和2MB Flash，可高效处理大量数据，满足高性能计算需求。

高度集成，硬币大小

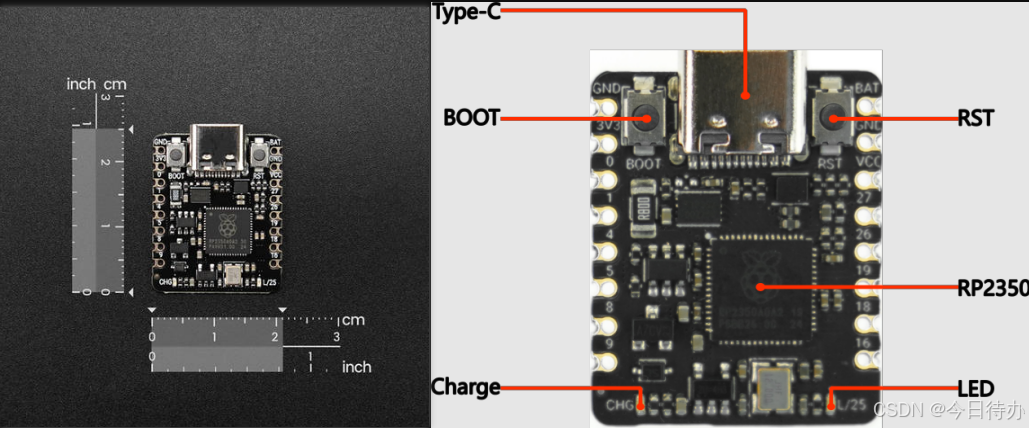

• 尺寸仅为25mm x 20.5mm，相当于一枚硬币大小，适合空间受限的应用场景。
• 提供 11个IO接口、BAT接口和3.3V电源接口，满足多样化连接需求。

锂电池管理与监测
集成 锂电池充电管理 和 电池电压监测 功能，支持实时电量监控，确保设备在低电量时及时采取措施，确保持续运行。

易于编程与集成

• 支持 C/C++ 和 MicroPython 编程

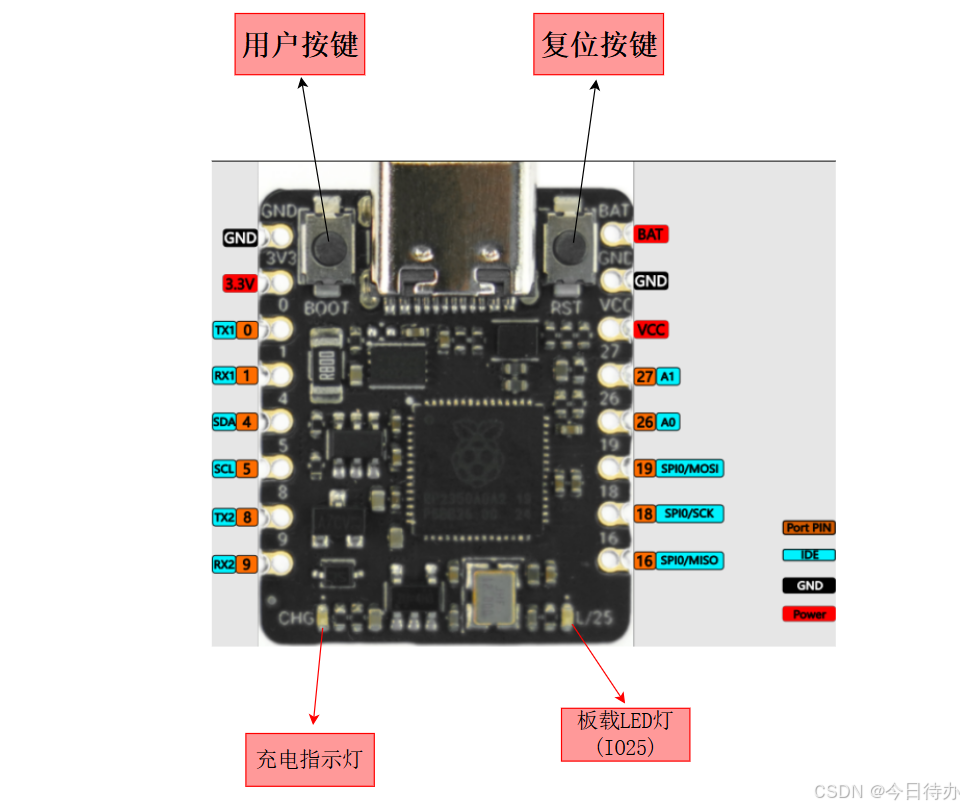

2、功能引脚示意图 / 原理图

板载LED灯

IO25引脚控制

充电指示灯

指示充电状态的绿色LED灯

通过三种方式指示充电状态：

1、充满电或未接入电源时熄灭；

2、充电时常亮；

3、USB供电，未连接锂电池时高频闪烁；

用户按键

使用QSPI_SS引脚控制该按钮

引脚号	数字口	模拟口	UART	I2C	SPI	其它
0	D0		TX1
1	D1		RX1
4	D4			SDA
5	D5			SCL
8	D8		TX2
9	D9		RX2
16	D16				SPI0/MISO
18	D18				SPI0/SCK
19	D19				SPI0/MOSI
26	D26	A0
27	D27	A1
BAT						锂电池输入接口，IO29为电池电压检测引脚
GND						接地引脚
VCC						该引脚接在USB电源引脚，作为输出时电压为USB电压，通常为5V
3V3						3.3V稳压电源输出

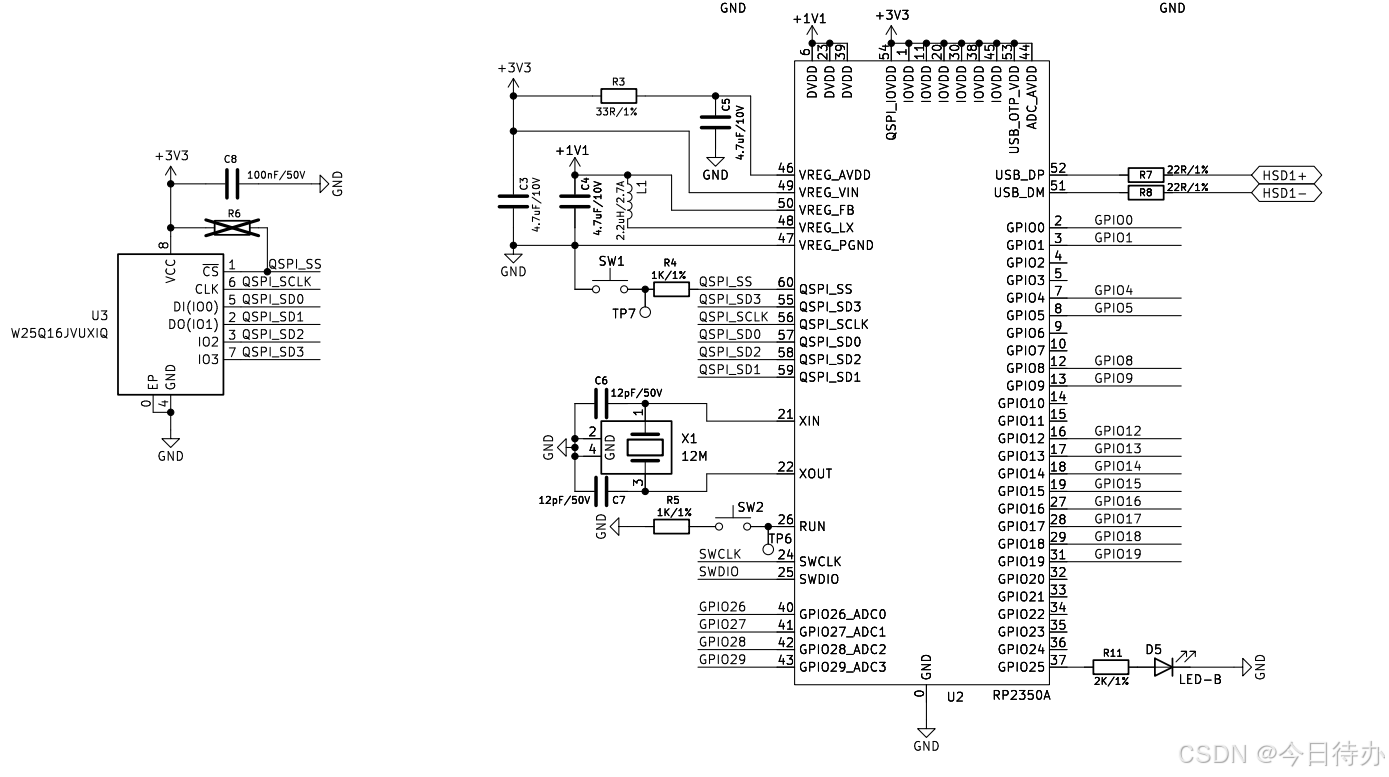

主要原理图：

二、环境搭建

开发环境主要有【Arduino环境】、【MicroPython 环境】等

在此，使用【Arduino IDE】完成开发；

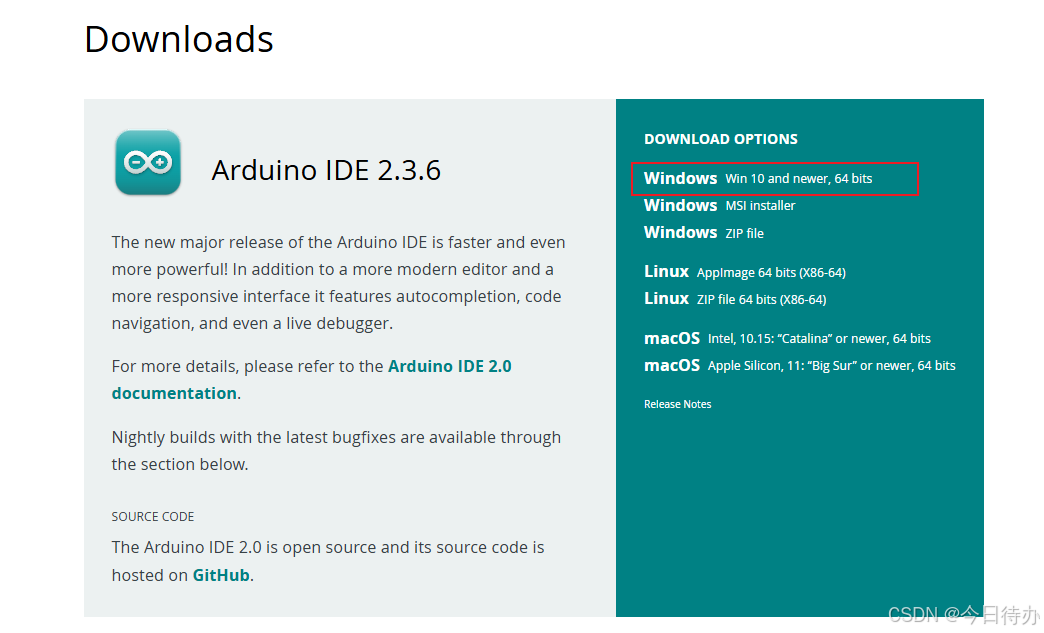

1、Arduino IDE下载

Arduino IDE下载地址

2、Arduino IDE配置

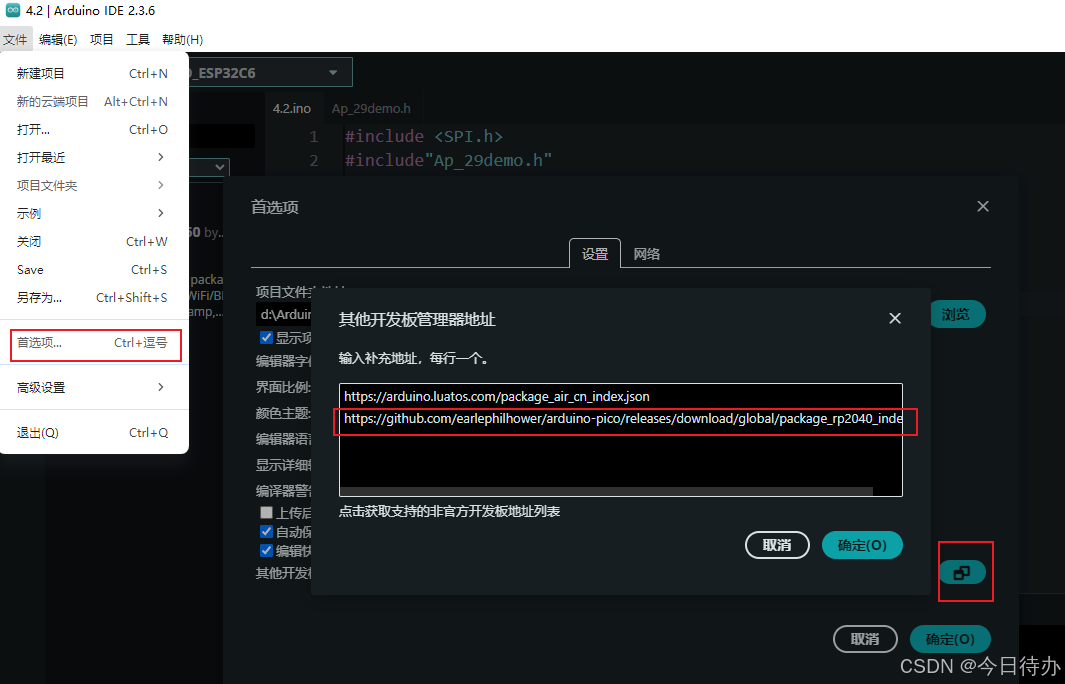

1.添加下载链接 (在弹出的窗口中换行添加json链接)

https://github.com/earlephilhower/arduino-pico/releases/download/global/package_rp2040_index.json

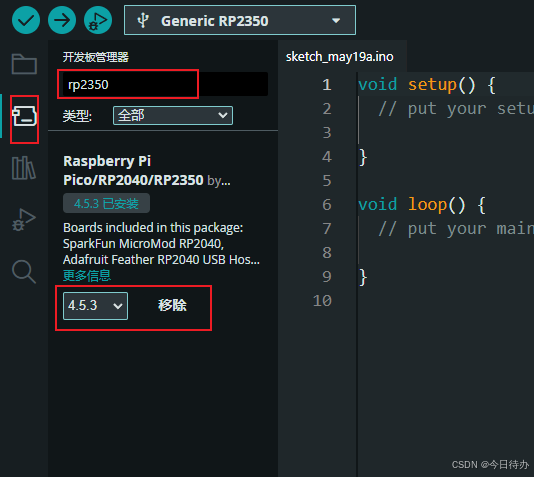

2、下载SDK

手动安装地址Arduino Pico SDK地址

搜索RP2350，并进行安装；

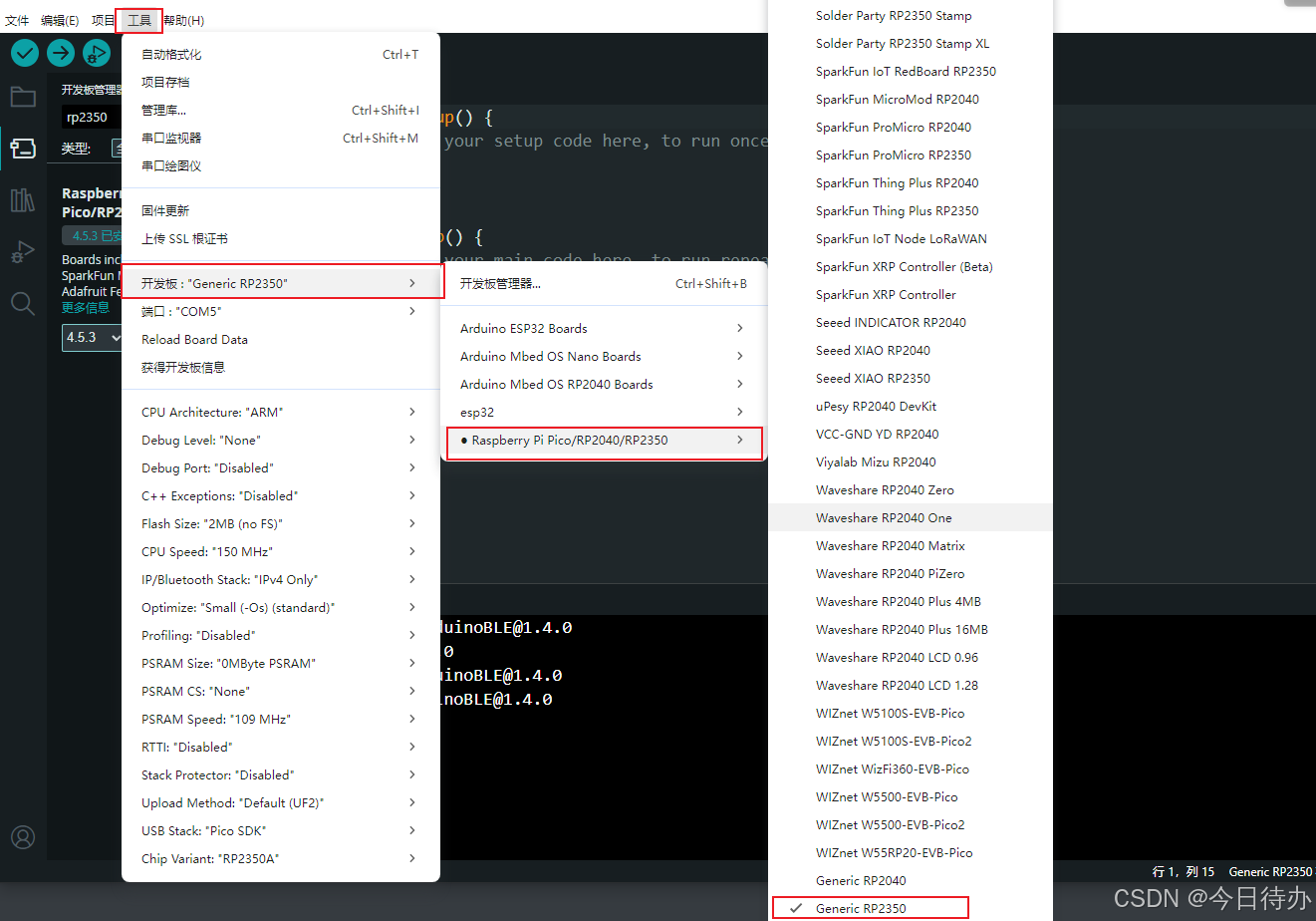

3、选择开发板

选择“Generic RP2350”开发板；

三、代码编写

Raspberry Pi Pico C SDK文档

实现效果：板载的LED灯按500ms的间隔闪烁

void setup() {pinMode(LED_BUILTIN, OUTPUT);//设置引脚为输出模式
}void loop() {digitalWrite(LED_BUILTIN, HIGH); //输出高电平，点亮LED灯delay(500);                    // 延时500msdigitalWrite(LED_BUILTIN, LOW);  //输出低电平，熄灭LED灯 delay(500);                   // 延时500ms
}

四、程序烧录

1、用Type-C数据线连接开发板至电脑上；

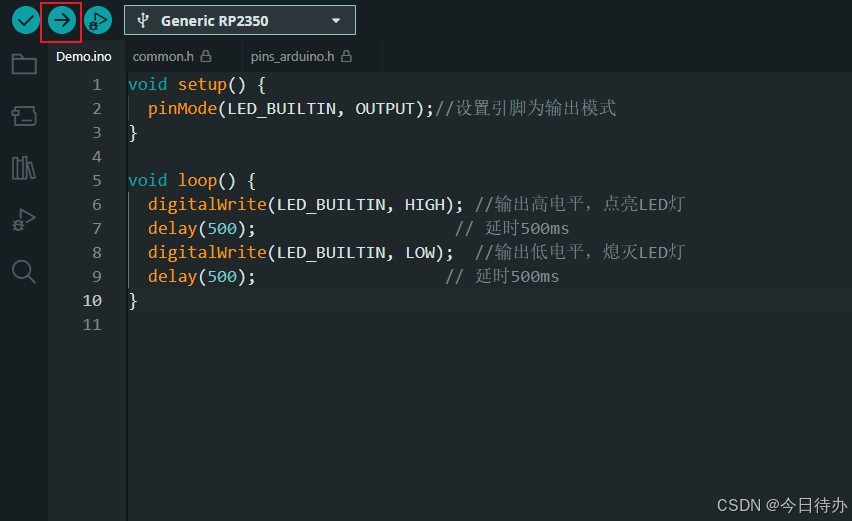

2、编写好程序代码后，点击上传按钮，将程序烧录至开发板上；

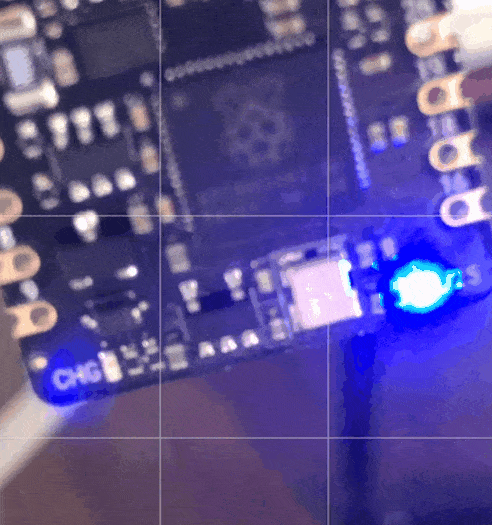

五、演示效果

板载的LED灯以500ms的间隔闪烁
