逻辑门编程（一）——与或非门

逻辑门是数字电子电路中的基本单元，核心作用是按照预设的逻辑规则，处理输入的二进制信号（低电平/高电平），经过中间运算，输出一个新的二进制信号。它是构成计算机、手机、家电等所有数字设备的“底层积木”。微风PLC采用的就是这一套逻辑门编程思想，使得通过捕捉到不同的传感器信号，经过中间逻辑门运算，输出实际应用中需要的控制效果。

逻辑门编程中最基础的单元，就是与、或、非门，接下来将进行逐一学习。

一、与门（AND）

与门（AND）的运算逻辑为：只有当所有输入条件均为1时，才输出1，否则都将输出0。其真值表如下。

输入A	输入B	输出
0	0	0
1	0	0
0	1	0
1	1	1

• 与门符号：

• 数字输入0和数字输入1相与，得到数字输出0，逻辑图：

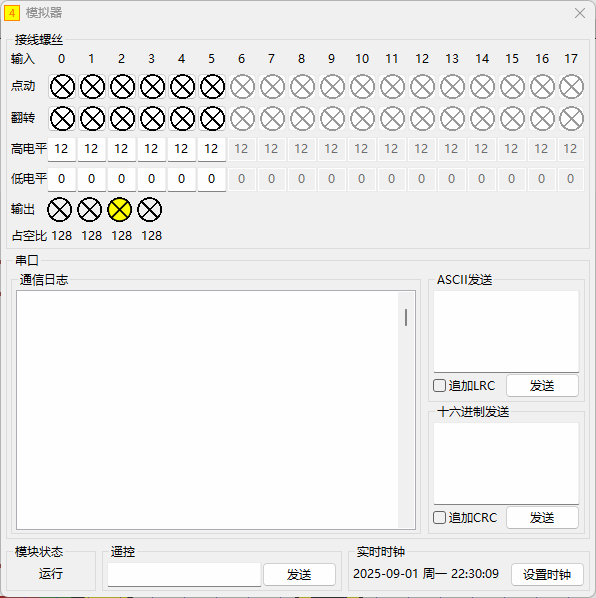

• 调试器演示：

二、或门（OR）

或门（OR）的运算逻辑为：当输入条件中，只要有一个为1，输出都为1。其真值表如下。

输入A	输入B	输出
0	0	0
1	0	1
0	1	1
1	1	1

• 或门符号：

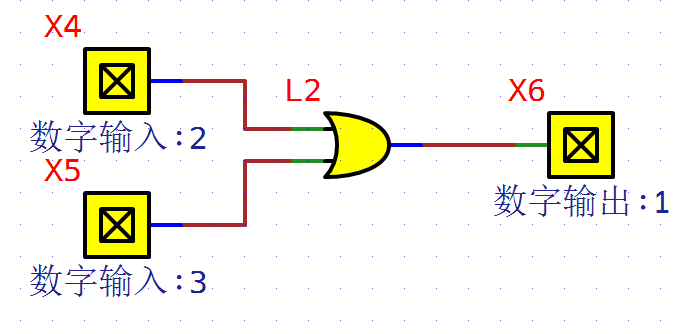

• 数字输入2和数字输入3相或，得到数字输出1，逻辑图：

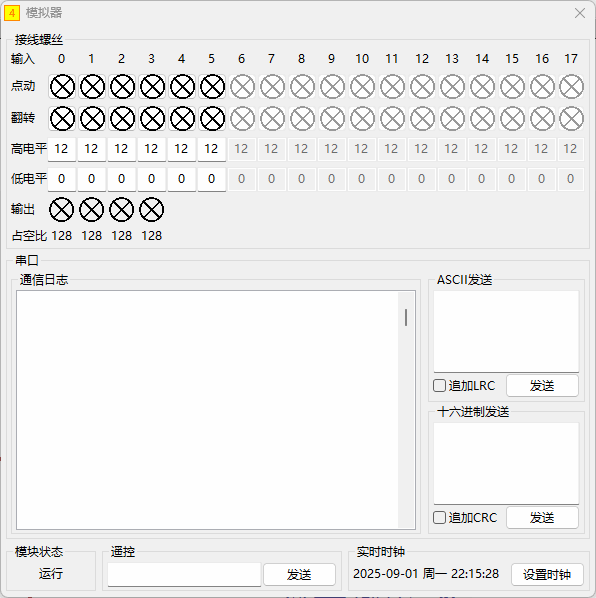

• 调试器演示：

三、非门（NOT）

非门（NOT）的运算逻辑为：将输入反相输出，即输入0则输出1，输入1则输出0。其真值表如下。

输入	输出
0	1
1	0

• 非门符号

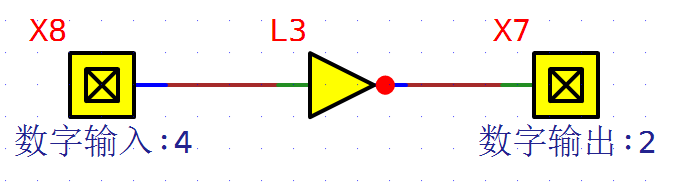

• 数字输入4反相，得到数字输出2，逻辑图：

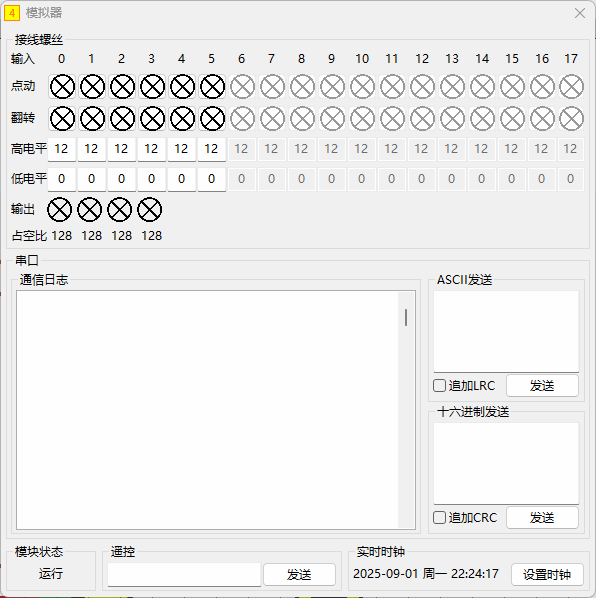

• 调试器演示：

四、总结

这一章节介绍了与、或、非门的使用，下一章节将介绍这三个门的衍生，与非、或非和异或/同或门。本专栏使用的编程软件：📝微风PLC编程软件下载（C4G02_Develop）-CSDN博客

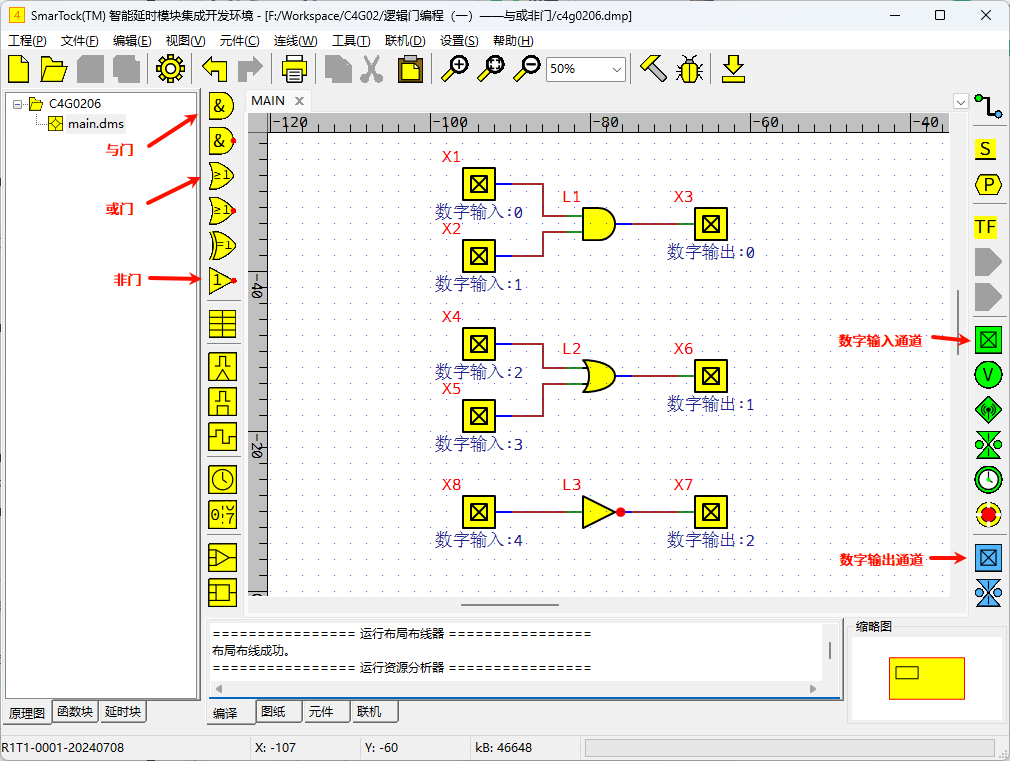

本章节使用的逻辑门符号如下图标识：
