现代软件系统架构：前端、后端、数据库、部署、算法与AI学习的结构与交互分析

摘要

本文详细分析了现代软件系统的核心模块，包括前端程序、后端程序、数据库、部署、算法和AI学习，描述了每个模块的子构件及其内部子模块的组成、功能及交互关系。前端通过用户界面、前端逻辑、状态管理和网络请求与后端交互；后端通过Web服务器、应用逻辑、API接口等处理业务并连接数据库；数据库支持关系型和非关系型存储，包含模型定义、查询语言等子模块；部署模块通过容器化、CI/CD和云服务管理运行环境；算法模块提供数据结构和优化逻辑；AI学习模块涵盖数据预处理、模型训练与推理。模块间通过API、ORM/ODM、模型文件等连接构件协同工作。本文还列举了相关工具，并使用详细的关系图，清晰展示了模块、子构件及子模块间的复杂交互，为理解软件系统架构提供了全面视角。

一、程序整体结构及子模块详细分析

以下是对每个模块（前端、后端、数据库、部署、算法、AI学习）的子构件及其内部子模块的详细描述，包括子模块之间的关系和连接构件，以及相关工具。之后，我会提供详细架构。

1. 前端程序

前端程序负责用户交互和数据展示，其子构件内部进一步细分为子模块。

• 子构件及子模块：

  • 用户界面 (UI)：

    • 子模块：
      • 组件库：可复用的UI组件（如按钮、输入框、模态框）。
      • 页面布局：页面结构（如栅格系统、响应式布局）。
      • 样式管理：CSS样式、主题、动画效果。
    • 子模块关系：组件库提供标准化的UI元素给页面布局使用；样式管理为组件库和页面布局提供视觉效果。
    • 连接构件：组件调用（通过框架的组件系统，如React的JSX）、CSS文件引用。
    • 工具：Ant Design、Material-UI（组件库），CSS、Sass、Tailwind CSS（样式），Flexbox、CSS Grid（布局）。

  • 前端逻辑：

    • 子模块：
      • 事件处理：处理用户交互（如点击、输入）。
      • 路由管理：页面导航（如React Router、Vue Router）。
      • 数据绑定：将数据与UI同步（如React Hooks、Vue的响应式系统）。
    • 子模块关系：事件处理触发数据绑定更新UI；路由管理控制页面切换，调用事件处理。
    • 连接构件：函数调用、框架的响应式机制（如React的状态更新、Vue的ref/reactive）。
    • 工具：React Hooks、Vue Composition API、React Router、Vue Router。

  • 状态管理：

    • 子模块：
      • 全局状态：管理跨组件的共享状态。
      • 本地状态：组件内部的状态。
      • 状态同步：确保状态一致性（如通过Redux的action/reducer）。
    • 子模块关系：全局状态为多个组件提供数据；本地状态处理组件内部逻辑；状态同步协调两者。
    • 连接构件：状态管理库的API（如Redux的dispatch、Pinia的store）。
    • 工具：Redux、Pinia、React Context、MobX。

  • 网络请求：

    • 子模块：
      • HTTP客户端：发送HTTP请求（如Axios、Fetch）。
      • 数据序列化：处理请求/响应数据（如JSON、FormData）。
      • 错误处理：管理网络错误（如try-catch、拦截器）。
    • 子模块关系：HTTP客户端发送请求，数据序列化格式化数据，错误处理捕获异常。
    • 连接构件：HTTP协议、JSON序列化。
    • 工具：Axios、Fetch API、GraphQL Client。
• 模块间连接：前端逻辑通过网络请求与后端通信（API）；用户界面依赖前端逻辑和状态管理；状态管理与前端逻辑通过函数调用交互。

2. 后端程序

后端处理业务逻辑、API提供和数据交互，其子构件内部进一步细化。

• 子构件及子模块：

  • Web服务器：

    • 子模块：
      • 请求解析：解析HTTP请求（如URL、头信息）。
      • 路由分发：将请求分配到对应处理函数。
      • 响应生成：构造HTTP响应。
    • 子模块关系：请求解析将数据传递给路由分发，路由分发调用应用逻辑生成响应。
    • 连接构件：HTTP协议、框架的路由机制。
    • 工具：Nginx、Apache、Express、FastAPI。

  • 应用逻辑：

    • 子模块：
      • 业务规则：实现核心业务逻辑（如订单处理、用户认证）。
      • 数据验证：验证输入数据（如参数校验）。
      • 服务层：封装可复用的业务功能。
    • 子模块关系：业务规则调用服务层，数据验证确保输入合法。
    • 连接构件：函数调用、依赖注入。
    • 工具：Spring Boot、Django、Laravel。

  • API接口：

    • 子模块：
      • 端点定义：定义API路径和方法（如GET、POST）。
      • 序列化：将数据转换为JSON或其他格式。
      • 认证授权：验证用户权限（如JWT、OAuth）。
    • 子模块关系：端点定义调用序列化生成响应，认证授权保护端点。
    • 连接构件：HTTP协议、JSON序列化。
    • 工具：Swagger/OpenAPI、GraphQL、JWT。

  • 中间件：

    • 子模块：
      • 日志记录：记录请求和错误。
      • 请求预处理：处理CORS、认证等。
      • 错误处理：捕获和处理异常。
    • 子模块关系：请求预处理先于业务逻辑执行，日志记录和错误处理贯穿整个流程。
    • 连接构件：中间件管道。
    • 工具：Express Middleware、Django Middleware。

  • 消息队列：

    • 子模块：
      • 任务发布：发送异步任务。
      • 任务消费：处理队列中的任务。
      • 队列管理：监控队列状态。
    • 子模块关系：任务发布将任务推送到队列，任务消费执行任务，队列管理确保稳定性。
    • 连接构件：消息协议（如AMQP）。
    • 工具：RabbitMQ、Kafka、Redis。

  • 缓存：

    • 子模块：
      • 缓存存储：存储频繁访问的数据。
      • 缓存失效：管理缓存过期策略。
      • 缓存查询：快速检索缓存。
    • 子模块关系：缓存查询优先于数据库查询，缓存失效更新存储。
    • 连接构件：键值对、缓存协议。
    • 工具：Redis、Memcached。
• 模块间连接：应用逻辑通过ORM/ODM与数据库交互，通过函数调用与算法和AI学习模块交互；API接口与前端通信；消息队列和缓存优化性能。

3. 数据库

数据库负责数据存储和查询，其子构件内部进一步细化。

• 子构件及子模块：

  • 关系型数据库：

    • 子模块：
      • 表结构：定义数据表和字段。
      • 索引：优化查询性能。
      • 事务：确保数据一致性。
    • 子模块关系：表结构存储数据，索引加速查询，事务保护操作。
    • 连接构件：SQL语句、事务协议。
    • 工具：MySQL, PostgreSQL, Oracle。

  • 非关系型数据库：

    • 子模块：
      • 文档/集合：存储非结构化数据。
      • 查询管道：复杂查询（如MongoDB聚合）。
      • 分片/复制：分布式存储和高可用。
    • 子模块关系：文档/集合存储数据，查询管道处理复杂查询，分片/复制确保扩展性。
    • 连接构件：NoSQL查询语言、分布式协议。
    • 工具：MongoDB, DynamoDB, Cassandra。

  • 数据库模型：

    • 子模块：
      • 模型定义：定义数据结构（如表或文档）。
      • 关系映射：定义表间或文档间关系。
      • 数据迁移：更新数据库结构。
    • 子模块关系：模型定义提供结构，关系映射支持关联查询，数据迁移更新模型。
    • 连接构件：ORM/ODM、迁移脚本。
    • 工具：Prisma, Mongoose, SQLAlchemy。

  • 查询语言：

    • 子模块：
      • 查询构建：构造SQL/NoSQL查询。
      • 查询优化：优化查询性能。
      • 查询执行：执行查询并返回结果。
    • 子模块关系：查询构建生成语句，查询优化改进效率，查询执行获取数据。
    • 连接构件：SQL/NoSQL协议。
    • 工具：SQL, MongoDB Query Language。

  • 事务管理：

    • 子模块：
      • 事务开始：开启事务。
      • 事务提交/回滚：确认或撤销操作。
      • 隔离级别：控制并发事务。
    • 子模块关系：事务开始后执行操作，提交/回滚结束事务，隔离级别控制并发。
    • 连接构件：事务协议。
    • 工具：MySQL Transactions, PostgreSQL Transactions。

  • 索引：

    • 子模块：
      • 索引创建：定义索引结构。
      • 索引维护：更新索引。
      • 索引查询：利用索引加速查询。
    • 子模块关系：索引创建支持查询，索引维护保持有效性，索引查询提高性能。
    • 连接构件：索引算法。
    • 工具：B-Tree, Hash Indexes。
• 模块间连接：数据库通过ORM/ODM与后端交互，查询语言和事务管理支持数据操作。

4. 部署

部署模块管理程序的运行环境和发布流程。

• 子构件及子模块：

  • 容器化：

    • 子模块：
      • 镜像构建：创建容器镜像。
      • 容器运行：启动和管理容器。
      • 容器存储：管理容器数据卷。
    • 子模块关系：镜像构建生成容器，容器运行执行应用，容器存储持久化数据。
    • 连接构件：Dockerfile、容器网络。
    • 工具：Docker, Podman。

  • 编排：

    • 子模块：
      • 服务定义：定义服务配置。
      • 自动扩展：动态调整容器数量。
      • 服务发现：定位服务实例。
    • 子模块关系：服务定义指导容器运行，自动扩展调整规模，服务发现支持通信。
    • 连接构件：YAML配置、DNS。
    • 工具：Kubernetes, Docker Swarm。

  • CI/CD：

    • 子模块：
      • 代码集成：合并代码。
      • 自动化测试：运行测试用例。
      • 部署流水线：自动发布应用。
    • 子模块关系：代码集成触发测试，测试通过后进入部署流水线。
    • 连接构件：CI/CD配置（如Jenkinsfile）。
    • 工具：Jenkins, GitHub Actions, GitLab CI。

  • 负载均衡：

    • 子模块：
      • 流量分发：分配请求到服务实例。
      • 健康检查：检测服务可用性。
      • 会话保持：维护用户会话。
    • 子模块关系：流量分发依赖健康检查，会话保持支持用户体验。
    • 连接构件：HTTP/TCP协议。
    • 工具：Nginx, AWS ELB。

  • 监控与日志：

    • 子模块：
      • 性能监控：监控CPU、内存等。
      • 日志收集：收集应用日志。
      • 告警系统：异常时通知。
    • 子模块关系：性能监控和日志收集提供数据，告警系统基于数据触发。
    • 连接构件：监控协议、日志管道。
    • 工具：Prometheus, Grafana, ELK Stack。

  • 云服务：

    • 子模块：
      • 计算服务：提供计算资源。
      • 存储服务：提供持久化存储。
      • 网络服务：提供网络配置。
    • 子模块关系：计算服务运行容器，存储服务持久化数据，网络服务支持通信。
    • 连接构件：云API。
    • 工具：AWS EC2, S3, VPC; Azure; Google Cloud。
• 模块间连接：部署通过容器化管理所有模块，CI/CD自动化发布，负载均衡和监控优化运行。

5. 算法

算法模块提供核心逻辑和优化方案。

• 子构件及子模块：

  • 数据结构：

    • 子模块：
      • 线性结构：数组、链表。
      • 树形结构：二叉树、Trie。
      • 图结构：有向图、无向图。
    • 子模块关系：不同数据结构支持不同算法需求。
    • 连接构件：内存操作、数据引用。
    • 工具：C++ STL, Python collections。

  • 算法逻辑：

    • 子模块：
      • 排序算法：如快速排序、归并排序。
      • 搜索算法：如二分查找、DFS。
      • 动态规划：解决优化问题。
    • 子模块关系：算法逻辑基于数据结构实现，相互调用。
    • 连接构件：函数调用。
    • 工具：NumPy, SciPy。

  • 优化：

    • 子模块：
      • 时间优化：减少计算时间。
      • 空间优化：减少内存占用。
      • 并行优化：多线程或分布式。
    • 子模块关系：优化策略改进算法逻辑。
    • 连接构件：算法重构。
    • 工具：OpenMP, Dask。

  • 并行计算：

    • 子模块：
      • 任务分割：分解计算任务。
      • 任务调度：分配任务到线程/节点。
      • 数据同步：确保并行一致性。
    • 子模块关系：任务分割后调度执行，数据同步保证正确性。
    • 连接构件：线程/进程通信。
    • 工具：Apache Spark, MPI。

  • 数学模型：

    • 子模块：
      • 统计模型：如回归分析。
      • 优化模型：如线性规划。
      • 概率模型：如马尔可夫链。
    • 子模块关系：数学模型为算法逻辑提供理论支持。
    • 连接构件：数学公式、函数调用。
    • 工具：SciPy, MATLAB。
• 模块间连接：算法通过函数调用与后端交互，数据管道支持AI学习。

6. AI学习

AI学习模块涉及模型开发、训练和推理。

• 子构件及子模块：

  • 数据预处理：

    • 子模块：
      • 数据清洗：处理缺失值、异常值。
      • 特征工程：提取和转换特征。
      • 数据增强：增加训练数据。
    • 子模块关系：数据清洗后进行特征工程，数据增强扩展数据集。
    • 连接构件：数据管道。
    • 工具：Pandas, NumPy, OpenCV。

  • 模型训练：

    • 子模块：
      • 模型定义：定义神经网络结构。
      • 超参数调优：优化学习率等。
      • 训练循环：执行梯度下降。
    • 子模块关系：模型定义后调优超参数，训练循环迭代优化。
    • 连接构件：框架API。
    • 工具：TensorFlow, PyTorch。

  • 模型推理：

    • 子模块：
      • 模型加载：加载训练好的模型。
      • 数据输入：处理推理输入。
      • 结果输出：生成预测结果。
    • 子模块关系：模型加载后处理输入，生成输出。
    • 连接构件：模型文件、API调用。
    • 工具：ONNX, Triton Inference Server。

  • 模型管理：

    • 子模块：
      • 版本控制：管理模型版本。
      • 模型监控：监控推理性能。
      • 模型更新：重新训练或微调。
    • 子模块关系：版本控制支持模型更新，监控提供性能反馈。
    • 连接构件：模型存储、监控API。
    • 工具：MLflow, Kubeflow。

  • 特征存储：

    • 子模块：
      • 特征提取：生成特征数据。
      • 特征存储：持久化特征。
      • 特征查询：快速访问特征。
    • 子模块关系：特征提取后存储，查询支持推理。
    • 连接构件：数据库、文件系统。
    • 工具：Redis, Apache Kafka。
• 模块间连接：AI学习通过模型文件与后端交互，数据管道与算法模块连接。

---

二、模块间连接构件及子模块连接

• 前端与后端：通过API（RESTful/GraphQL）连接，网络请求子模块（HTTP客户端）调用后端API接口（端点定义）。
• 后端与数据库：通过ORM/ODM连接，应用逻辑（服务层）调用数据库模型（模型定义）和查询语言（查询构建）。
• 后端与算法/AI学习：通过函数调用和模型文件连接，应用逻辑（业务规则）调用算法逻辑（排序/搜索）或模型推理（结果输出）。
• 算法与AI学习：通过数据管道连接，算法逻辑（数学模型）为数据预处理（特征工程）提供支持。
• 部署与所有模块：通过容器化（镜像构建）和CI/CD（部署流水线）管理所有模块的运行。

---

三、相关工具总结（含子模块工具）

模块	子构件	子模块工具示例
前端	用户界面	Ant Design, Tailwind CSS, CSS Grid
	前端逻辑	React Hooks, Vue Router, TypeScript
	状态管理	Redux, Pinia, MobX
	网络请求	Axios, Fetch API, GraphQL Client
后端	Web服务器	Nginx, Express, FastAPI
	应用逻辑	Spring Boot, Django, Laravel
	API接口	Swagger, GraphQL, JWT
	中间件	Express Middleware, Django Middleware
	消息队列	RabbitMQ, Kafka, Redis
	缓存	Redis, Memcached
数据库	关系型数据库	MySQL, PostgreSQL, B-Tree Indexes
	非关系型数据库	MongoDB, DynamoDB, Cassandra
	数据库模型	Prisma, Mongoose, SQLAlchemy
	查询语言	SQL, MongoDB Query Language
	事务管理	MySQL Transactions, PostgreSQL Transactions
	索引	B-Tree, Hash Indexes
部署	容器化	Docker, Podman
	编排	Kubernetes, Docker Swarm
	CI/CD	Jenkins, GitHub Actions, GitLab CI
	负载均衡	Nginx, AWS ELB
	监控与日志	Prometheus, Grafana, ELK Stack
	云服务	AWS EC2/S3, Azure, Google Cloud VPC
算法	数据结构	C++ STL, Python collections
	算法逻辑	NumPy, SciPy
	优化	OpenMP, Dask
	并行计算	Apache Spark, MPI
	数学模型	SciPy, MATLAB
AI学习	数据预处理	Pandas, NumPy, OpenCV
	模型训练	TensorFlow, PyTorch
	模型推理	ONNX, Triton Inference Server
	模型管理	MLflow, Kubeflow
	特征存储	Redis, Apache Kafka

---

四、关系图

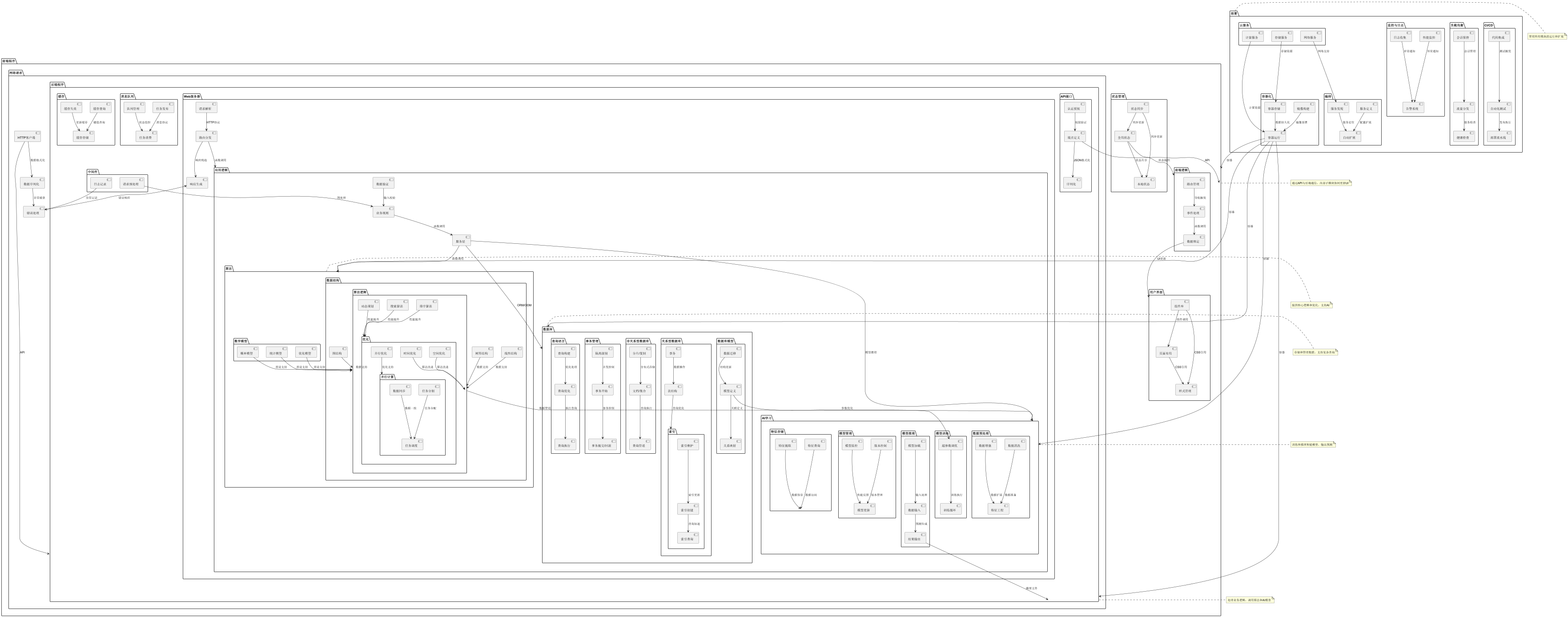

关系图，细化了每个子构件的子模块，明确了子模块之间的关系和连接构件，同时保留模块间的交互。

@startuml
package "前端程序" {package "用户界面" {[组件库] --> [页面布局] : 组件调用[页面布局] --> [样式管理] : CSS引用[组件库] --> [样式管理] : CSS引用}package "前端逻辑" {[事件处理] --> [数据绑定] : 函数调用[路由管理] --> [事件处理] : 导航触发[数据绑定] --> [用户界面] : UI更新}package "状态管理" {[全局状态] --> [本地状态] : 状态共享[状态同步] --> [全局状态] : 同步更新[状态同步] --> [本地状态] : 同步更新[全局状态] --> [前端逻辑] : 状态提供}package "网络请求" {[HTTP客户端] --> [数据序列化] : 数据格式化[数据序列化] --> [错误处理] : 异常捕获[HTTP客户端] --> [后端程序] : API}
}package "后端程序" {package "Web服务器" {[请求解析] --> [路由分发] : HTTP协议[路由分发] --> [响应生成] : 响应构造[路由分发] --> [应用逻辑] : 函数调用}package "应用逻辑" {[业务规则] --> [服务层] : 函数调用[数据验证] --> [业务规则] : 输入校验[服务层] --> [数据库] : ORM/ODM[服务层] --> [算法] : 函数调用[服务层] --> [AI学习] : 模型推理}package "API接口" {[端点定义] --> [序列化] : JSON格式化[认证授权] --> [端点定义] : 权限验证[端点定义] --> [前端程序] : API}package "中间件" {[请求预处理] --> [业务规则] : 预处理[日志记录] --> [错误处理] : 异常记录[错误处理] --> [响应生成] : 错误响应}package "消息队列" {[任务发布] --> [任务消费] : 消息协议[队列管理] --> [任务消费] : 状态监控}package "缓存" {[缓存查询] --> [缓存存储] : 键值查询[缓存失效] --> [缓存存储] : 更新缓存}
}package "数据库" {package "关系型数据库" {[表结构] --> [索引] : 查询优化[事务] --> [表结构] : 数据操作}package "非关系型数据库" {[文档/集合] --> [查询管道] : 查询执行[分片/复制] --> [文档/集合] : 分布式存储}package "数据库模型" {[模型定义] --> [关系映射] : 关联定义[数据迁移] --> [模型定义] : 结构更新}package "查询语言" {[查询构建] --> [查询优化] : 优化处理[查询优化] --> [查询执行] : 执行查询}package "事务管理" {[事务开始] --> [事务提交/回滚] : 事务控制[隔离级别] --> [事务开始] : 并发控制}package "索引" {[索引创建] --> [索引查询] : 查询加速[索引维护] --> [索引创建] : 索引更新}
}package "算法" {package "数据结构" {[线性结构] --> [算法逻辑] : 数据支持[树形结构] --> [算法逻辑] : 数据支持[图结构] --> [算法逻辑] : 数据支持}package "算法逻辑" {[排序算法] --> [优化] : 性能提升[搜索算法] --> [优化] : 性能提升[动态规划] --> [优化] : 性能提升[算法逻辑] --> [AI学习] : 数据管道}package "优化" {[时间优化] --> [算法逻辑] : 算法改进[空间优化] --> [算法逻辑] : 算法改进[并行优化] --> [并行计算] : 优化支持}package "并行计算" {[任务分割] --> [任务调度] : 任务分配[数据同步] --> [任务调度] : 数据一致}package "数学模型" {[统计模型] --> [算法逻辑] : 理论支持[优化模型] --> [算法逻辑] : 理论支持[概率模型] --> [算法逻辑] : 理论支持}
}package "AI学习" {package "数据预处理" {[数据清洗] --> [特征工程] : 数据准备[数据增强] --> [特征工程] : 数据扩展}package "模型训练" {[模型定义] --> [超参数调优] : 参数优化[超参数调优] --> [训练循环] : 训练执行}package "模型推理" {[模型加载] --> [数据输入] : 输入处理[数据输入] --> [结果输出] : 预测生成[结果输出] --> [后端程序] : 模型文件}package "模型管理" {[版本控制] --> [模型更新] : 版本管理[模型监控] --> [模型更新] : 性能反馈}package "特征存储" {[特征提取] --> [特征存储] : 数据保存[特征查询] --> [特征存储] : 数据访问}
}package "部署" {package "容器化" {[镜像构建] --> [容器运行] : 镜像部署[容器存储] --> [容器运行] : 数据持久化[容器运行] --> [前端程序] : 容器[容器运行] --> [后端程序] : 容器[容器运行] --> [数据库] : 容器[容器运行] --> [算法] : 容器[容器运行] --> [AI学习] : 容器}package "编排" {[服务定义] --> [自动扩展] : 配置扩展[服务发现] --> [自动扩展] : 服务定位}package "CI/CD" {[代码集成] --> [自动化测试] : 测试触发[自动化测试] --> [部署流水线] : 发布执行}package "负载均衡" {[流量分发] --> [健康检查] : 服务检查[会话保持] --> [流量分发] : 会话管理}package "监控与日志" {[性能监控] --> [告警系统] : 异常通知[日志收集] --> [告警系统] : 异常通知}package "云服务" {[计算服务] --> [容器运行] : 计算资源[存储服务] --> [容器存储] : 存储资源[网络服务] --> [服务发现] : 网络支持}
}note right of [前端程序]通过API与后端通信，内部子模块协同更新UI
end notenote right of [后端程序]处理业务逻辑，调用算法和AI模型
end notenote right of [数据库]存储和管理数据，支持复杂查询
end notenote right of [算法]提供核心逻辑和优化，支持AI
end notenote right of [AI学习]训练和推理智能模型，输出预测
end notenote right of [部署]管理所有模块的运行和扩展
end note@enduml

---

五、关系图说明

• 内容：
  • 每个子构件（如用户界面、应用逻辑等）细化为子模块（如组件库、业务规则），并描述了子模块间的关系和连接构件（如组件调用、HTTP协议）。
  • 模块间关系保持不变，通过API、ORM/ODM、模型文件等连接。
  • 添加了详细的注释，说明每个模块的功能。
• 语法优化：
  • 使用标准PlantUML语法，关系标签使用 : 分隔，确保兼容性。
  • 嵌套包结构清晰，子模块分组明确。
• 运行方法：
  • 图表展示了模块、子构件、子模块及其交互，箭头表示数据流或调用，标签说明连接构件。
• 扩展性：
  • 可以进一步细化特定子模块。
