【51单片机】【protues仿真】基于51单片机叫号系统

news 2025/8/30 9:53:10

一、主要功能

二、使用步骤

三、硬件资源

四、软件设计

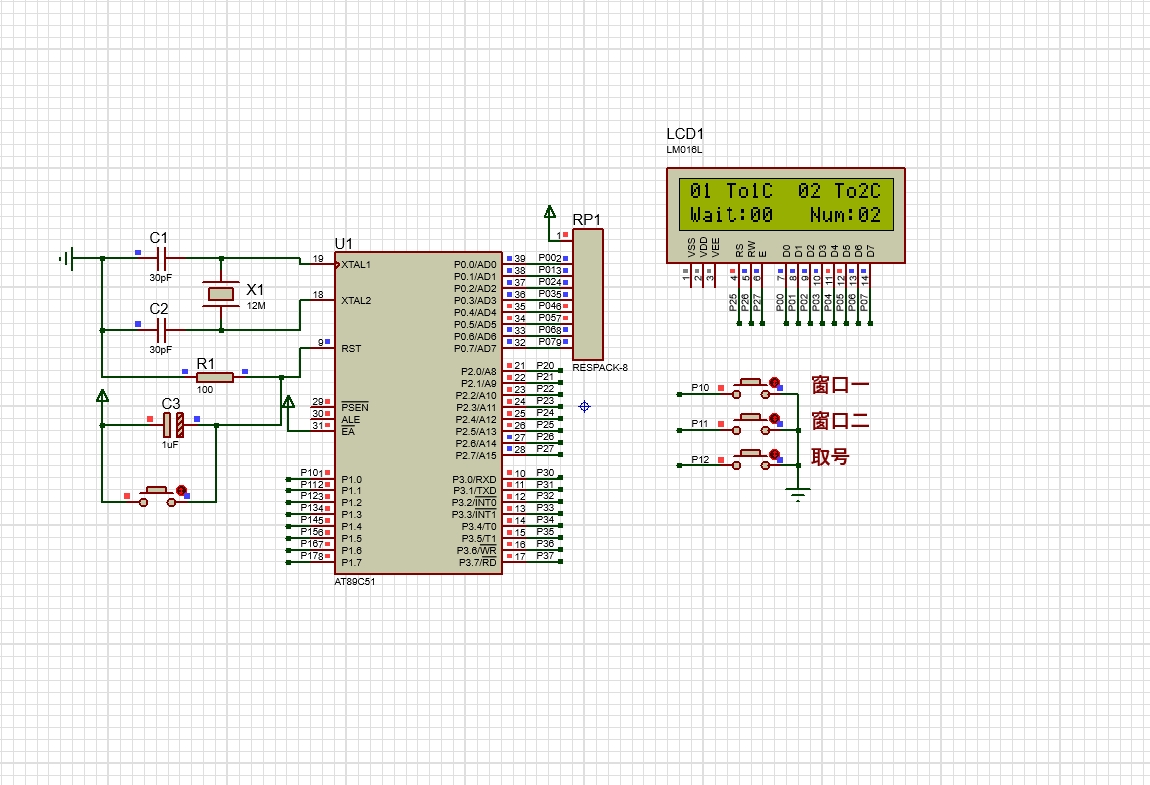

五、实验现象

一、主要功能

1、LCD1602液晶显示当前号数和各窗口号数
2、按键取号和叫号

二、使用步骤

基于51单片机的排队叫号系统设计通常包含取号管理、窗口叫号、语音播报和显示控制等核心功能模块。

三、硬件资源

1、51单片机核心模块
2、按键模块
3、LCD1602显示模块

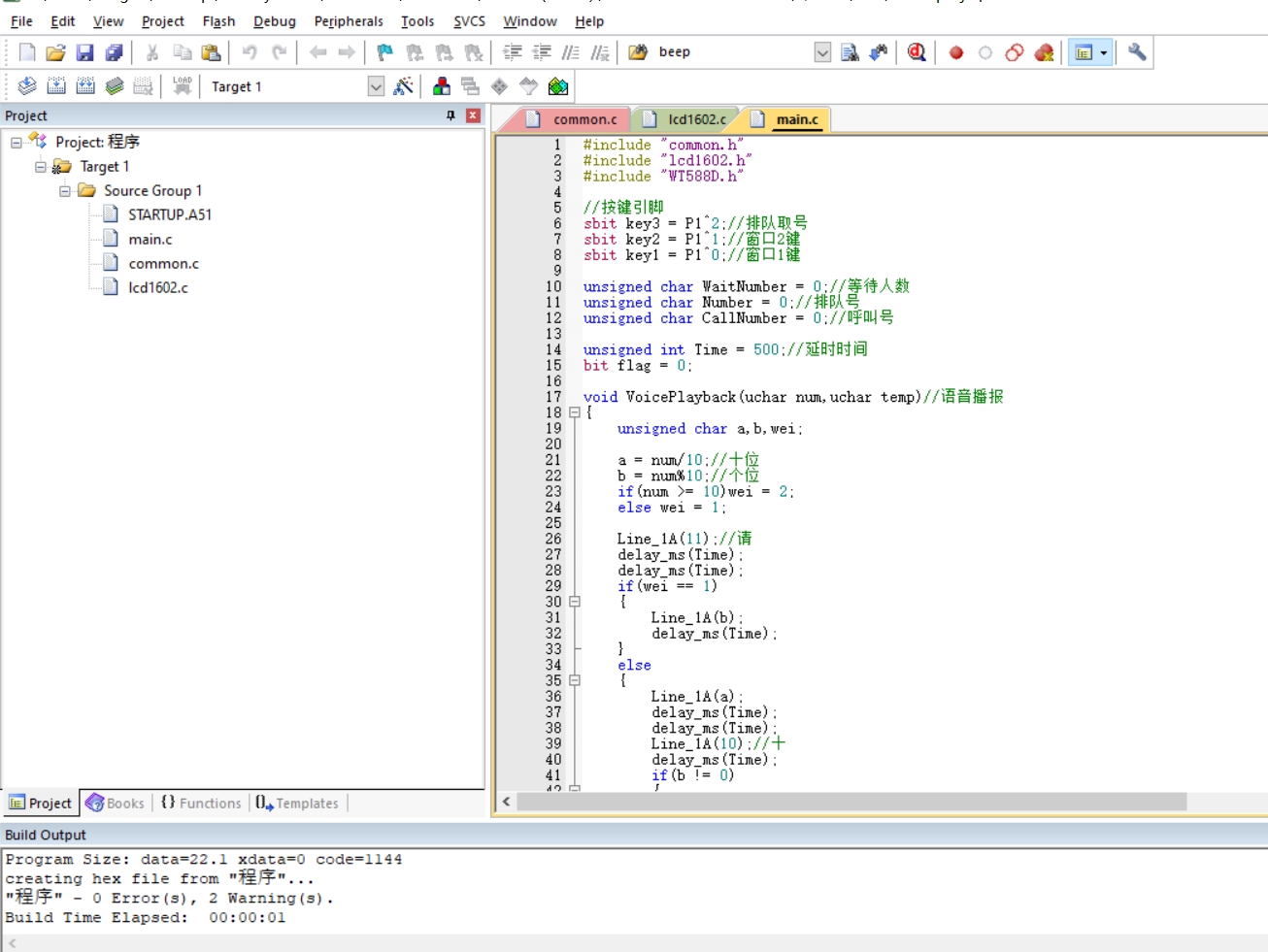

四、软件设计

#include "common.h"
#include "lcd1602.h"
#include "WT588D.h"

//按键引脚
sbit key3 = P1^2;//排队取号
sbit key2 = P1^1;//窗口2键
sbit key1 = P1^0;//窗口1键

unsigned char WaitNumber = 0;//等待人数
unsigned char Number = 0;//排队号
unsigned char CallNumber = 0;//呼叫号

unsigned int Time = 500;//延时时间
bit flag = 0;

void VoicePlayback(uchar num,uchar temp)//语音播报
{
   unsigned char a,b,wei;

   a = num/10;//十位
   b = num%10;//个位
   if(num >= 10)wei = 2;
   else wei = 1;

   Line_1A(11);//请
   delay_ms(Time);
   delay_ms(Time);
   if(wei == 1)
       {
               Line_1A(b);
           delay_ms(Time);
       }
       else
       {
           Line_1A(a);
               delay_ms(Time);
           delay_ms(Time);
               Line_1A(10);//十
           delay_ms(Time);
           if(b != 0)
               {
                   delay_ms(Time);
                       Line_1A(b);
                   delay_ms(Time);
               }
       }
       delay_ms(Time);
   Line_1A(12);//号
   delay_ms(Time);
       delay_ms(Time-50);
       Line_1A(13);//到
   delay_ms(Time);
       delay_ms(Time);
       if(temp == 1)//1
       {
               Line_1A(1);
       }
       else if(temp == 2)//2
       {
               Line_1A(2);
       }
       delay_ms(Time);
       delay_ms(Time);
       Line_1A(12);//号
   delay_ms(Time);
       delay_ms(Time-50);
       Line_1A(14);//窗口
}

void qiping()//清屏第一行
{
       if(flag == 0)
       {
               flag = 1;
               lcd_write_str(0,0," ");
       }
}

void main()
{

lcd_init();//1602初始化
       lcd_write_str(0,0," Welcome ");
       lcd_write_str(0,1,"Wait:00 Num:00");
       while(1)
       {
           KeyScan();//按键扫描
           delay_ms(1);
       }
}
