嵌入式-定时器的输入捕获，超声波获距实验-Day23

news 2025/8/30 9:46:03

目录

一、输入捕获

1.输入捕获的基本原理

2.输入捕获的内部结构

3.输入滤波

4.边沿检测

5.信号选择

6.分频器

​

二、超声波测距实验

1.HCSR-04模块的使用方法

2.梳理思路

3.搭建电路

​4.USART的IO初始化和模块初始化

5.初始化时基单元

6.初始化输入捕获

7.实现初始化的后续模块

8.代码

一、输入捕获

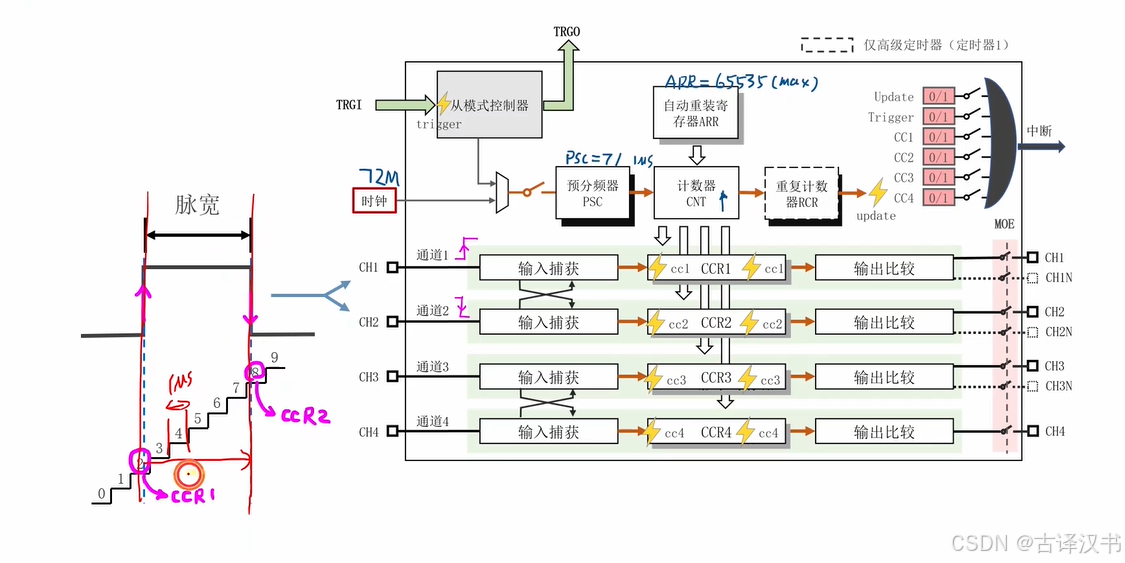

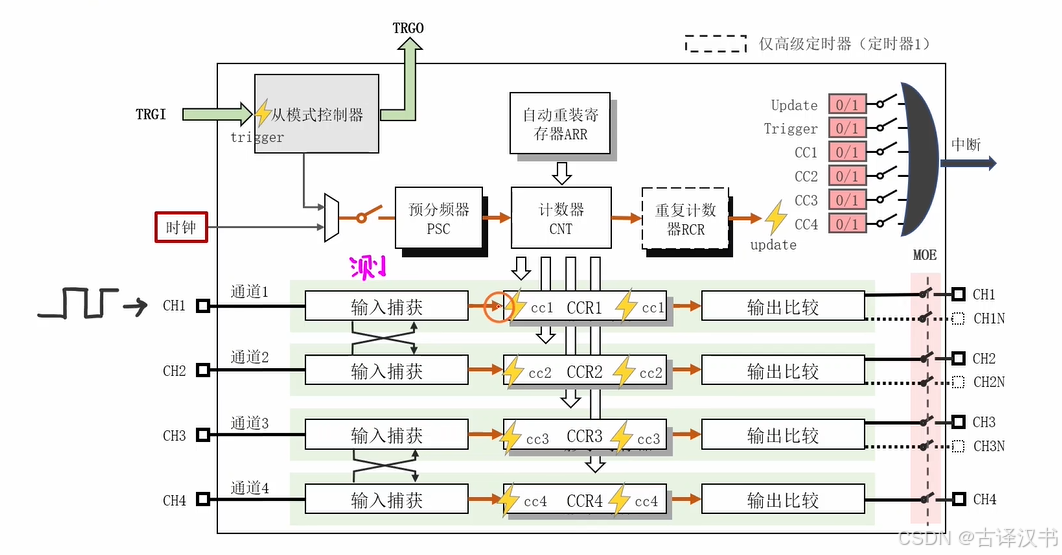

1.输入捕获的基本原理

当时基单元传进信号时，即时基单元初始化后，将信号也接入通道1和通道2，一个接收脉冲信号的上升沿，一个接收信号的下降沿。

这里的闪 电符号cc1，cc2表示的是发生事件了，即当通道1接收到上升沿然后产生事件cc1，然后会拍照保存CNT的值到CCR1寄存器里面，同理cc2的事件发生也会执行步数保存，那这两保存的数据相减就得到了这个波形的脉宽。

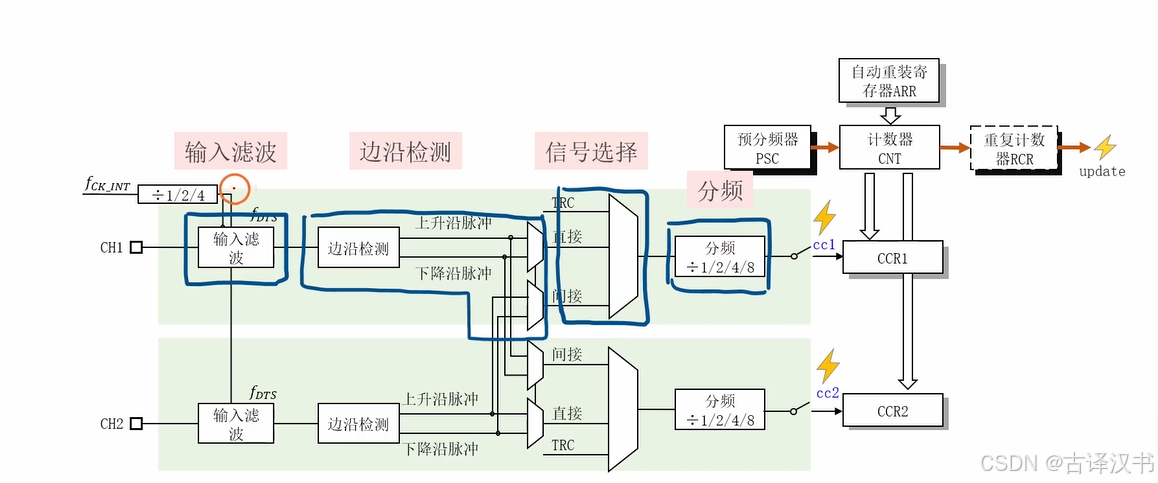

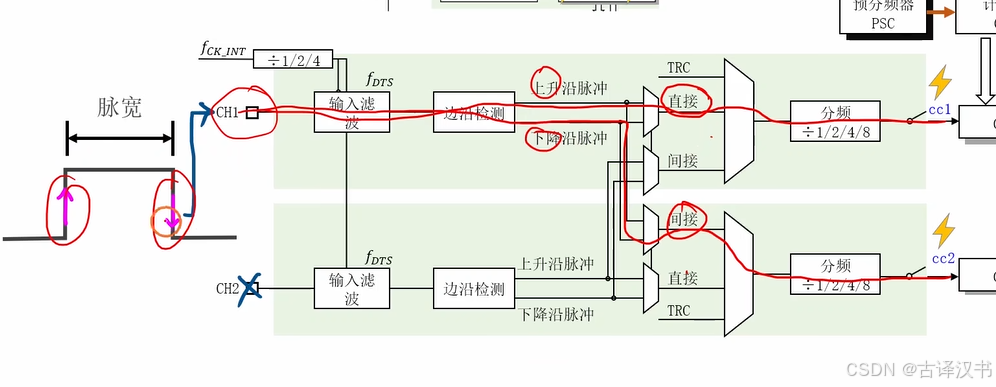

2.输入捕获的内部结构

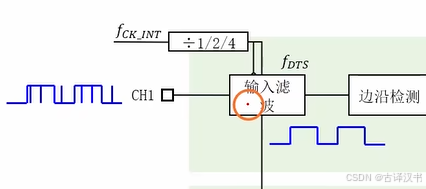

3.输入滤波

滤除毛刺，即去除噪声、


4.边沿检测

就是检测边沿的

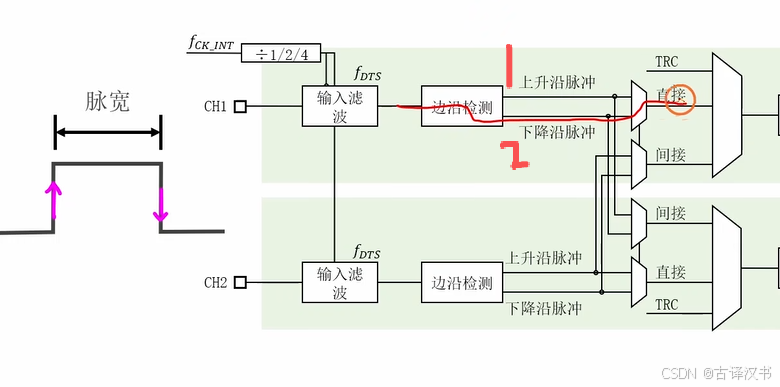

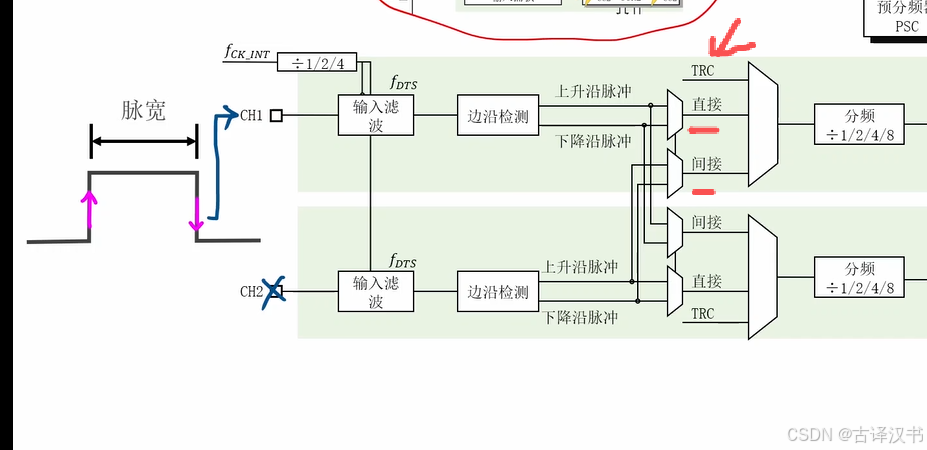

5.信号选择

信号分为直接，间接（来源于一对通道，比如1和2，3和4是互为一对）。TRC后面学

间接的优势：

如果没有间接的话，测量一个脉宽。即需要测量上升沿和下降沿正常要两引脚，但是有了间接就可以光使用一个引脚，使用直接的方法走通道1的上升沿检测，使用间接走通道2的下降沿检测。这样就比正常的能空闲出一个引脚来。

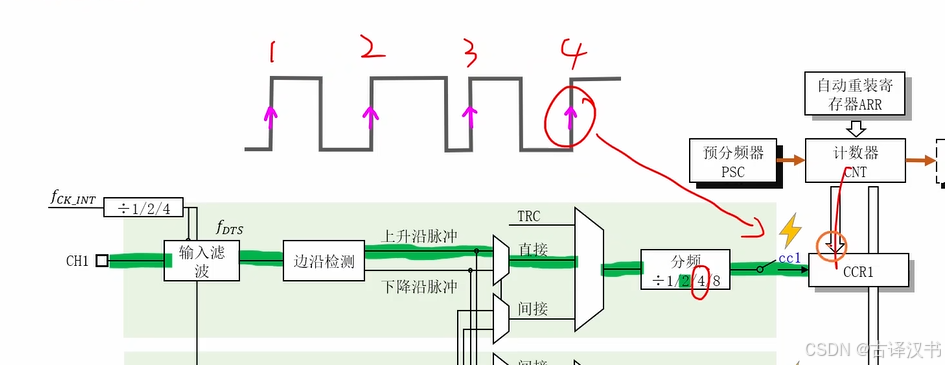

6.分频器

比如设置分频为4，那么当传输了4次上身沿后才出现cc1的事件。即控制事件出现的频率

二、超声波测距实验

关键器件：超声波测距传感器HC-SR04.

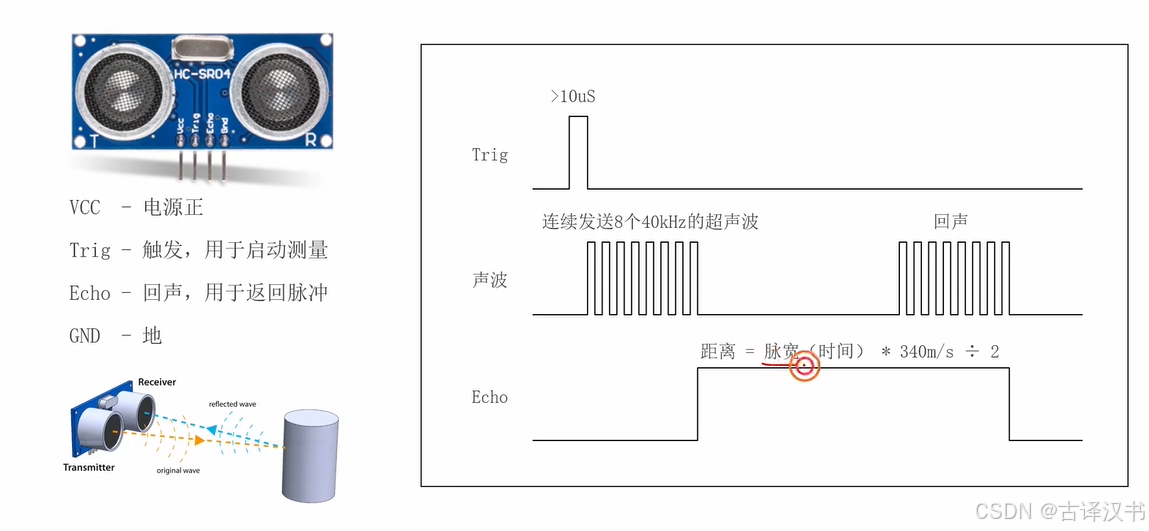

1.HCSR-04模块的使用方法

1. HC-SR04 的引脚

  • VCC：电源，5V

  • GND：地

  • Trig：触发引脚（输入）

  • Echo：回响引脚（输出）

2. 工作流程（看图对应理解）

  1. 触发 (Trig)

    • 给 Trig 引脚一个 大于 10 微秒 的高电平脉冲。

    • 这就相当于告诉模块：“开始发射超声波”。

  2. 发射 (超声波)

    • 模块会自动发射 8 个 40kHz 的超声波脉冲（持续时间大约 200 微秒左右）。

    • 发射之后，模块就开始“监听”反射回来的超声波。

  3. 回响 (Echo 输出高电平)

    • 当发射完超声波之后，模块会立即拉高 Echo 引脚。

    • 当检测到超声波的回声后（即目标物体反射的超声波返回时），Echo 引脚拉低。

    • 所以，Echo 引脚高电平的时间长度，就是超声波往返目标物体的时间。

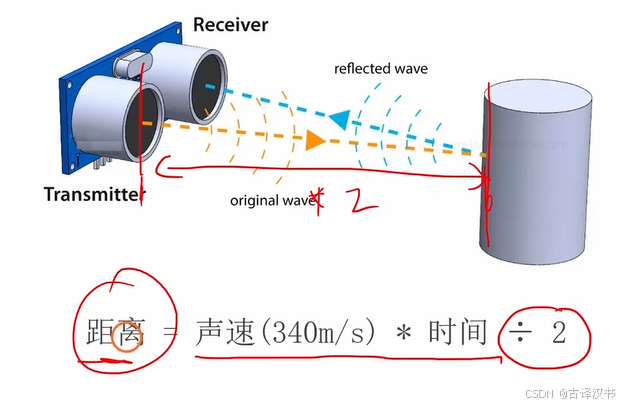

  4. 测距公式

    • 声速取 340 m/s（空气中）。

    • 超声波走的是 往返路程，所以要除以 2。

    • 公式就是：

      距离=（时间×声速 ）  / 2

3. 为什么用脉冲来测？

  • Echo 脉冲的 宽度（时间长短） 就是“声波飞出去再回来”所花的时间。

  • 只要测量 这个脉冲的宽度，就能算出目标物体的距离。

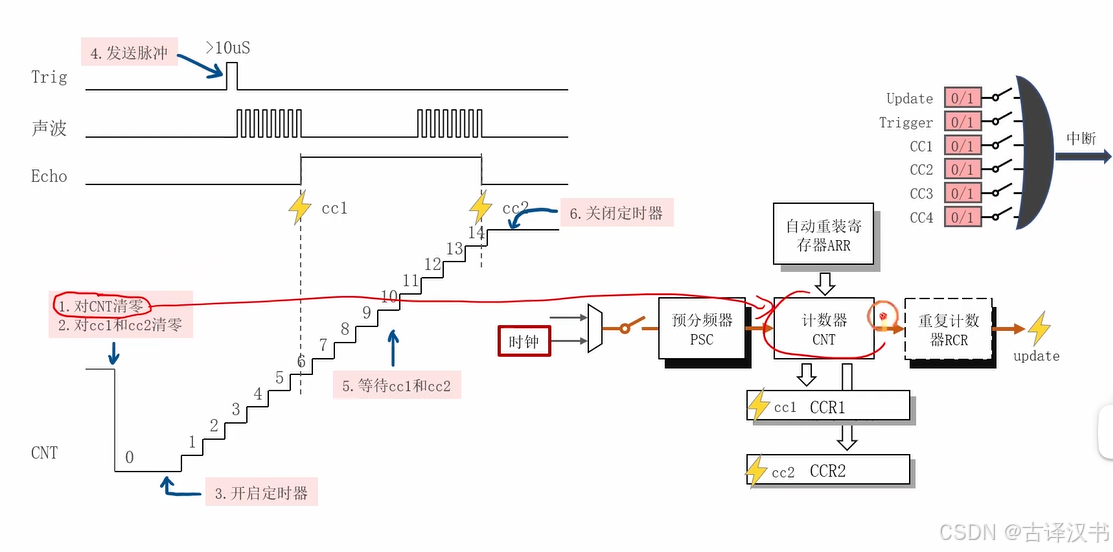

2.梳理思路

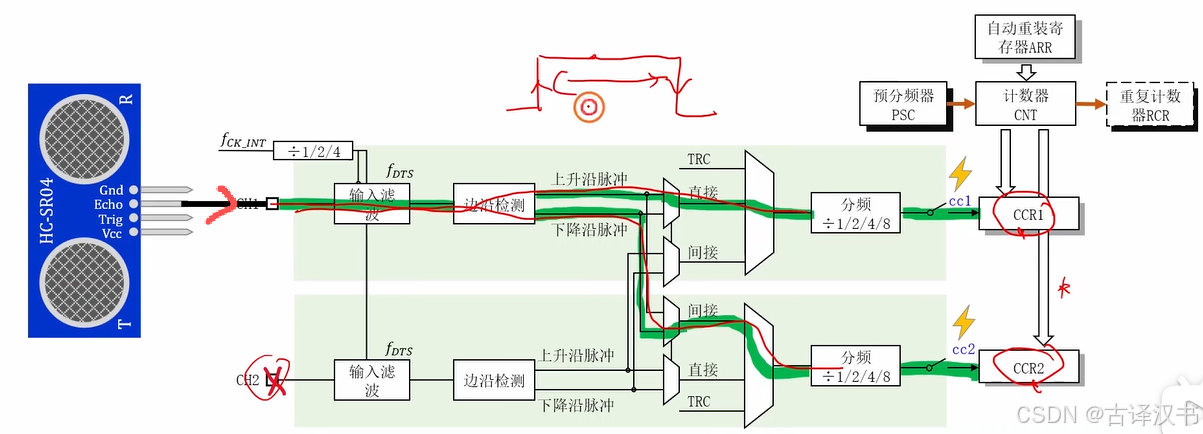

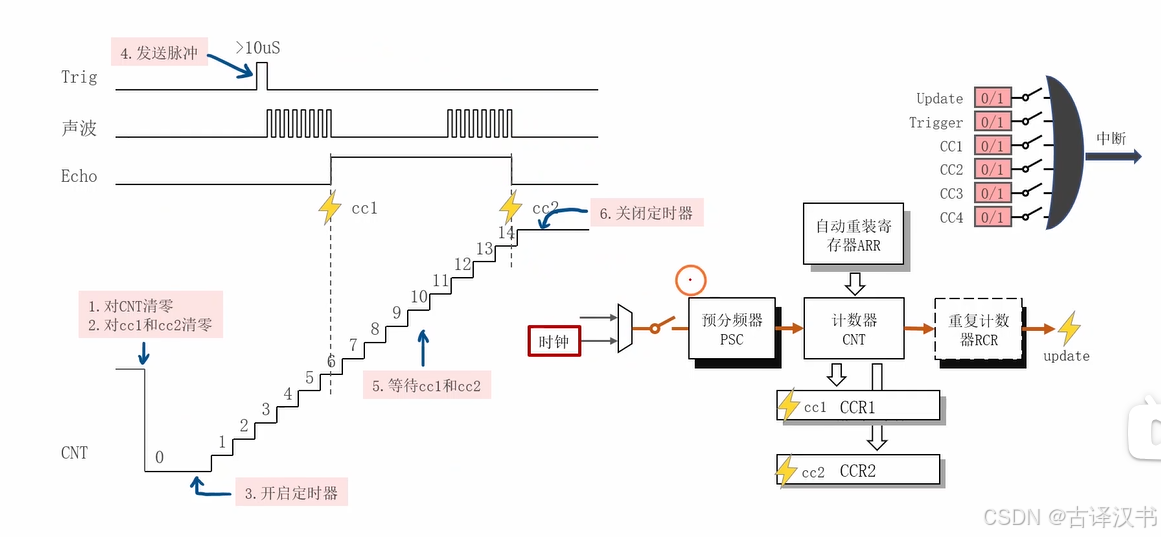

从上下两图可以看到，整体的执行流程就是：

0.初始化USART、时基单元、输入捕获通道。

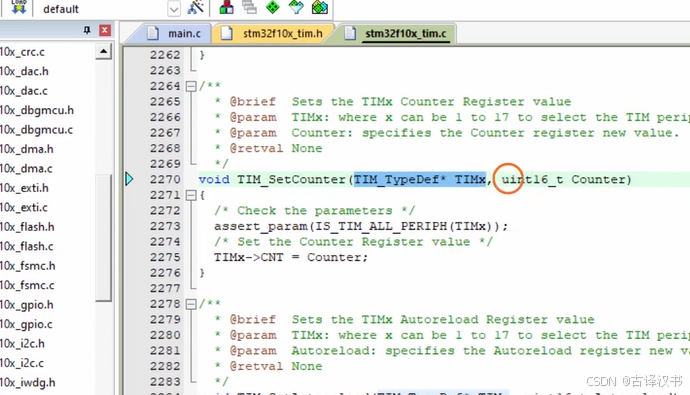

1.对CNT清零。因为如果CNT不清零，可能会发生重新计数，导致不能正确记录时间。比如上边沿97-ARR的100-清零0-下边沿20这个，20到97不好记录时间

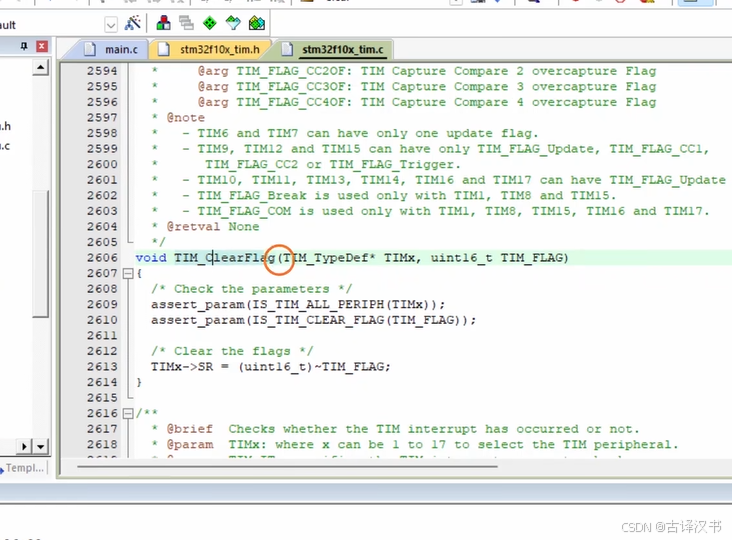

2.对cc1和cc2标志位清零

3.开启定时器。注意：当时基单元的开关一闭合就要开始计数了，即CNT开始加了

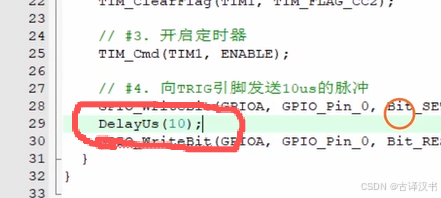

4.给传感器的Trig引脚发送脉冲，随便一个单片机正常的引脚都可以，只要能给传感器的Trig发送任意大于10us的脉冲信号就行，表示要开始启动了。

由于启动了，传感器自动发送声波，发送后，Echo就输出，注意是输出，高电压，知道传感器接收声波结束，Echo拉低电压表示结束。——那这个有啥用，就是用来测距离的，他底层就是这么测的，使用自己记录的这个高电压变化即脉冲信号，可以记录当前传感器和障碍物的距离。

5.等待cc1的变化和cc2的变化。因为需要拿他两的时间差t，去算出前面没算完的距离。

6.关闭定时器

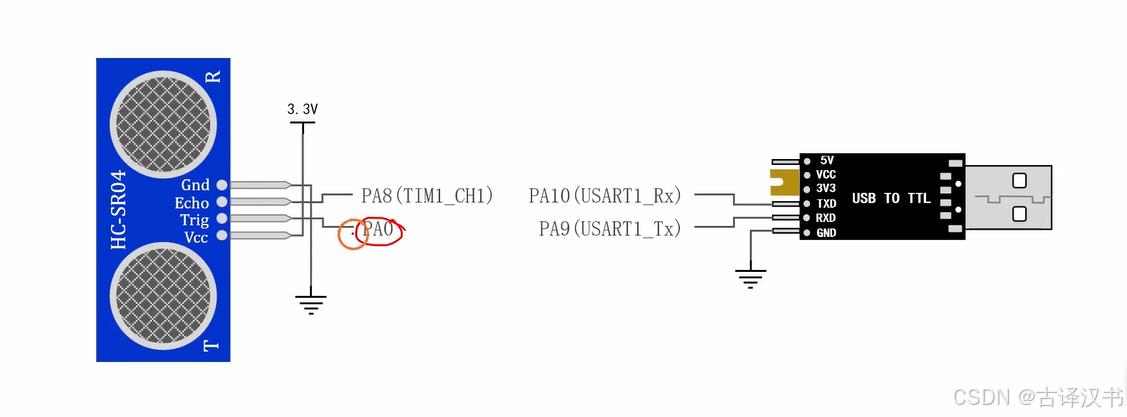

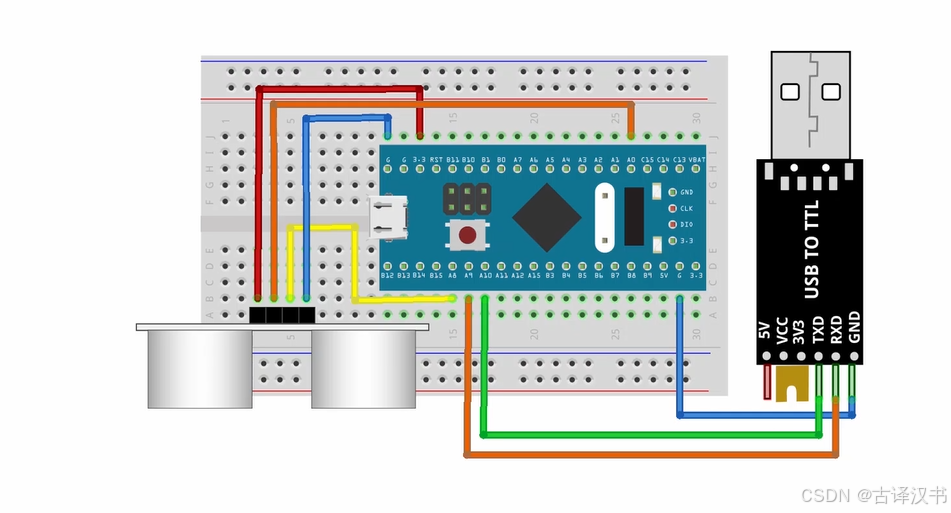

3.搭建电路

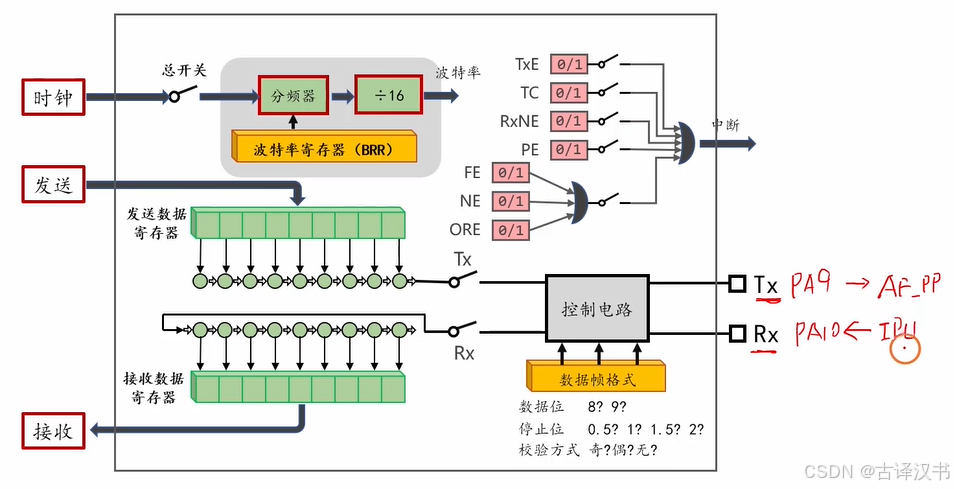

4.USART的IO初始化和模块初始化

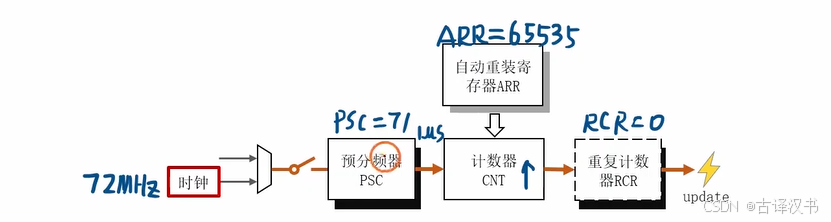

5.初始化时基单元

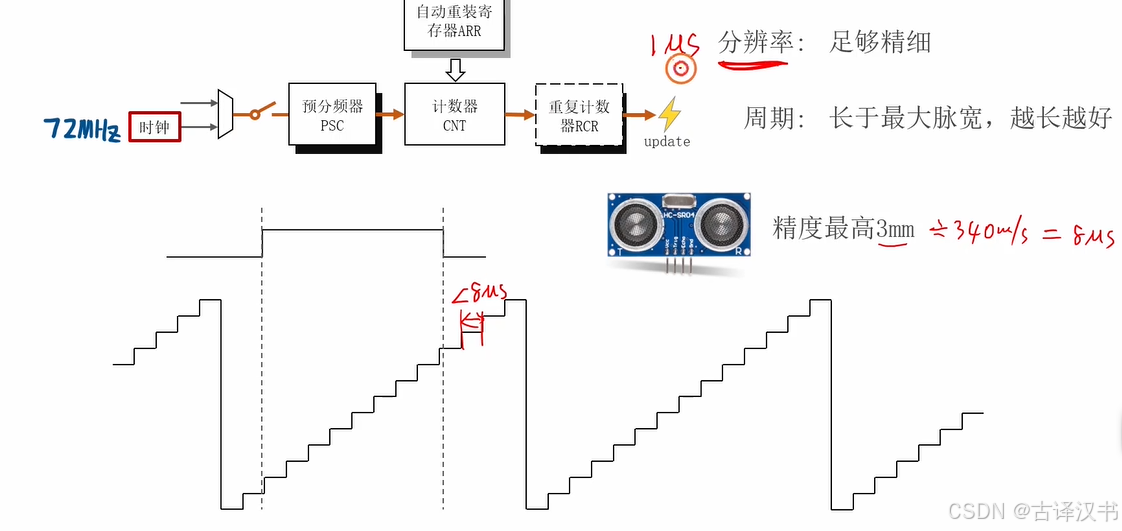

初始化的值默认定时器是传入的72MHz，但是分辨率和周期怎么选择。

网上查找这个传感器的精度最高3mm，那就是最高对应着8us，所以分辨率必须小于8us，那越小越好，但不能太小的话，就取1us。

周期当然越大越好，因为不知道这个要测的脉冲信号的对应的时间多少，但因为就怕出现到达ARR极限值然后归0导致你测不了脉宽即时间，所以周期选择 设备支持的最大的2的16次，因为定时器的时基单元默认是16位的寄存器。

6.初始化输入捕获

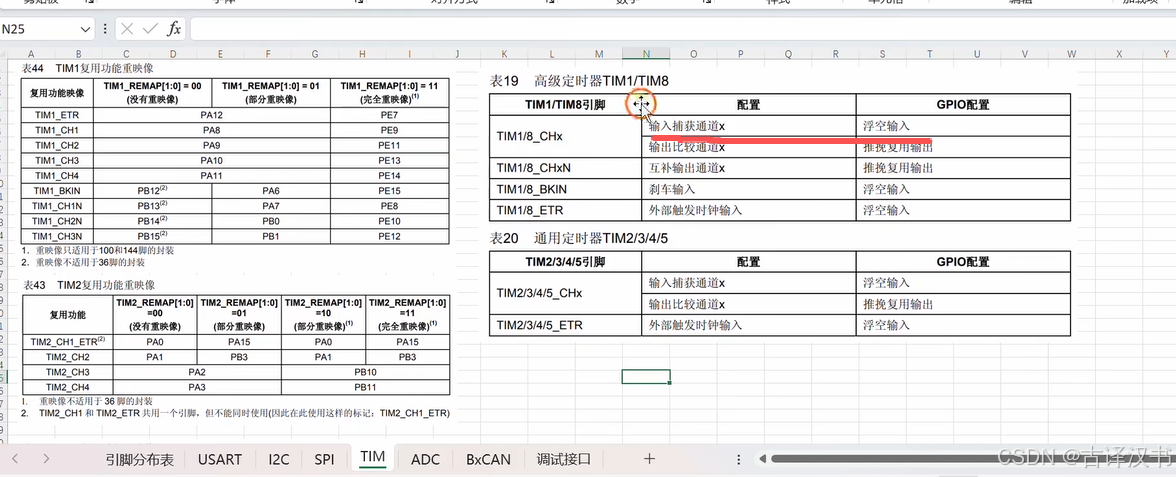

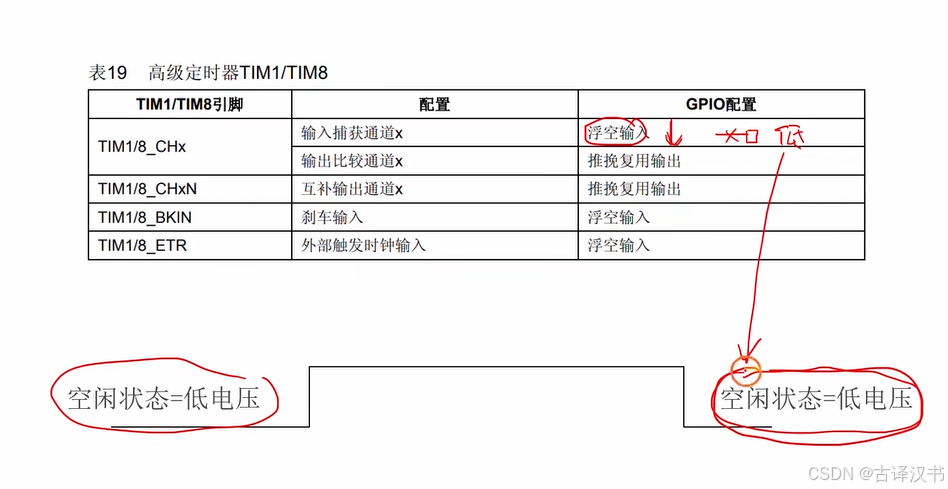

这里不一定要遵循手册，因为Echo默认是低电压，所以可以设置对接的引脚为输入下拉，默认也是低电压。

首先初始化输入的IO引脚

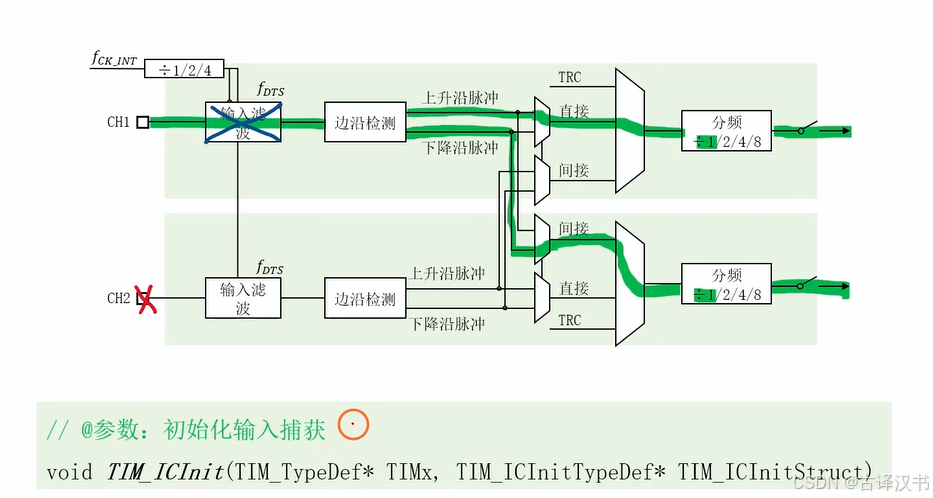

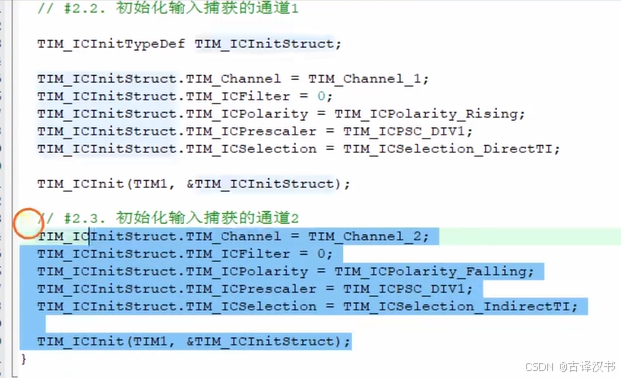

之后初始化输入通道1和2（即实现了一个引脚，两个通道的使用）

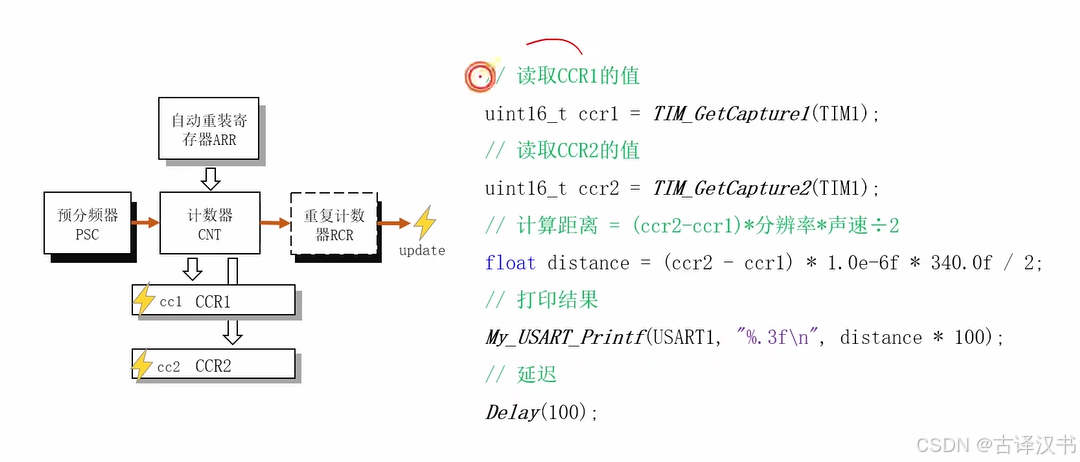

7.实现初始化的后续模块

8.代码

#include "stm32f10x.h"
#include "Delay.h"#include "usart.h"void App_USART_Init(void);
void App_TimeBase_Init(void);
void App_IC_Init(void);int main(void)
{//传感器测距 //首先初始化USART、时基单元、输入捕获App_USART_Init();App_TimeBase_Init();App_IC_Init();TIM_SetCounter(TIM1,0);TIM_ClearFlag(TIM1,TIM_FLAG_CC1);TIM_ClearFlag(TIM1,TIM_FLAG_CC2);TIM_Cmd(TIM1,ENABLE);//给传感器发送启动信号GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_SET);DelayUs(10);GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_RESET);while(1){while(TIM_GetFlagStatus(TIM1,TIM_FLAG_CC1)==RESET  || TIM_GetFlagStatus(TIM1,TIM_FLAG_CC2)==RESET);uint16_t cc1=TIM_GetCapture1(TIM1);uint16_t cc2=TIM_GetCapture1(TIM2);float end=(cc2-cc1)*(1.0e-6f)*340.0f/2;My_USART_Printf(USART1,"%.3f\n",end*100);Delay(100);}
}void App_USART_Init(){RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//这里只是往串口调试工具发数据，所以不用定义RxGPIO_InitTypeDef GPIO_InitStruct={0};GPIO_InitStruct.GPIO_Mode=GPIO_Mode_AF_PP;GPIO_InitStruct.GPIO_Pin=GPIO_Pin_9;GPIO_InitStruct.GPIO_Speed=GPIO_Speed_2MHz;GPIO_Init(GPIOA,&GPIO_InitStruct);RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);USART_InitTypeDef USART_InitStruct={0};USART_InitStruct.USART_BaudRate=115200;USART_InitStruct.USART_Mode=USART_Mode_Tx;USART_InitStruct.USART_Parity=USART_Parity_No;USART_InitStruct.USART_StopBits=USART_StopBits_1;USART_InitStruct.USART_WordLength=USART_WordLength_8b;USART_Init(USART1,&USART_InitStruct);}
void App_TimeBase_Init(){//RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1,ENABLE);//默认是72MHz,选择分辨率1us，周期25535+1TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct={0};TIM_TimeBaseInitStruct.TIM_CounterMode=TIM_CounterMode_Up;TIM_TimeBaseInitStruct.TIM_Period=25535;TIM_TimeBaseInitStruct.TIM_Prescaler=71;TIM_TimeBaseInitStruct.TIM_RepetitionCounter=0;TIM_TimeBaseInit(TIM1,&TIM_TimeBaseInitStruct);//开启预加载TIM_ARRPreloadConfig(TIM1,ENABLE);//顺便也把CCRx的预加载也打开TIM_CCPreloadControl(TIM1,ENABLE);}//初始化输入
void App_IC_Init(){//初始化一个输入引脚RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);GPIO_InitTypeDef GPIO_InitStrut={0};GPIO_InitStrut.GPIO_Mode=GPIO_Mode_IPD;GPIO_InitStrut.GPIO_Pin=GPIO_Pin_0;GPIO_InitStrut.GPIO_Speed=GPIO_Speed_2MHz;GPIO_Init(GPIOA,&GPIO_InitStrut);//初始化两通道TIM_ICInitTypeDef IC_InitStruct={0};IC_InitStruct.TIM_Channel=TIM_Channel_1;IC_InitStruct.TIM_ICFilter=1;IC_InitStruct.TIM_ICPolarity=TIM_ICPolarity_Rising;IC_InitStruct.TIM_ICPrescaler=TIM_ICPSC_DIV1;IC_InitStruct.TIM_ICSelection=TIM_ICSelection_DirectTI;TIM_ICInit(TIM1,&IC_InitStruct);IC_InitStruct.TIM_Channel=TIM_Channel_2;IC_InitStruct.TIM_ICFilter=1;IC_InitStruct.TIM_ICPolarity=TIM_ICPolarity_Falling;IC_InitStruct.TIM_ICPrescaler=TIM_ICPSC_DIV1;IC_InitStruct.TIM_ICSelection=TIM_ICSelection_IndirectTI;TIM_ICInit(TIM1,&IC_InitStruct);}
