IO的最大输出速度

最近工作忙，没时间学习，狗奥子

目录

1.什么是IO最大输出速度

2.上升时间、下降时间和保持时间的概念

3.什么限制了IO的最大输出速度

4.最大输出速度应该如何选择

---

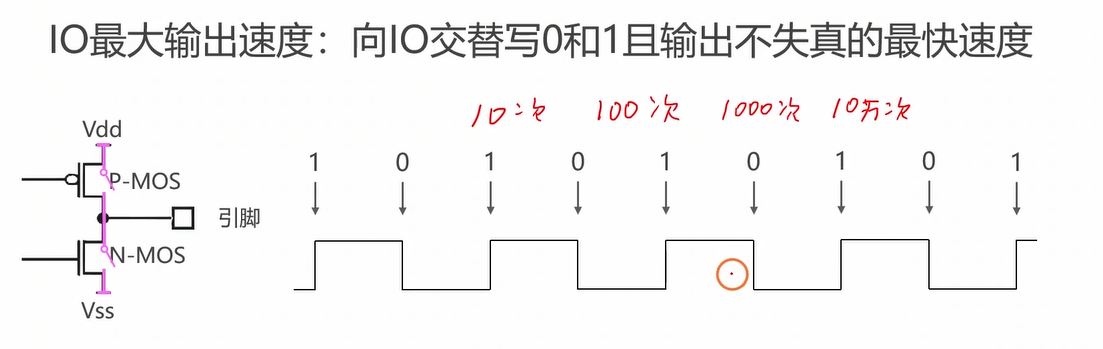

1.什么是IO最大输出速度

IO引脚交替写0和1输出波形图不失帧的最大速度

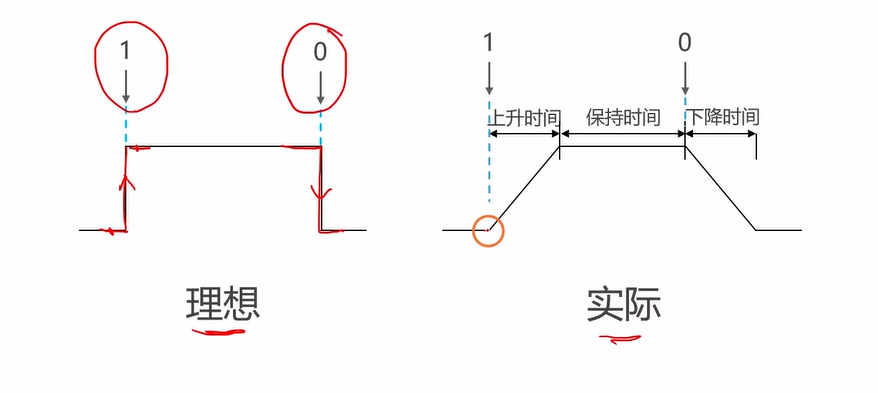

2.上升时间、下降时间和保持时间的概念

保持时间就是输出电压的有效时间

3.什么限制了IO的最大输出速度

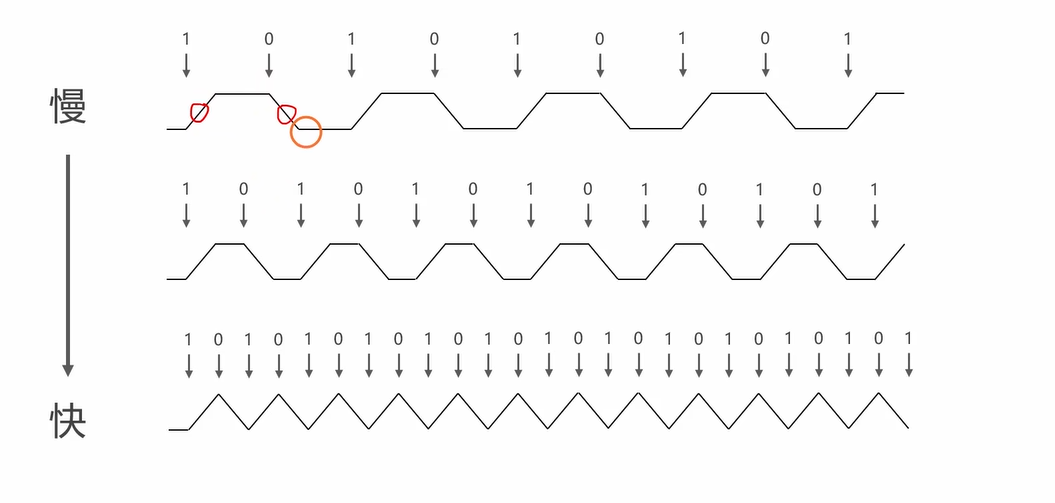

当写0和写1的时候比较慢，波形的上升时间、下降时间和保持时间就比较长。输出有效时间占整个周期比较大，这就是一种比较好的波形

当变快的时候，保持时间变短了，输出有效电压的时间也就变短了

当再加快的时候，保持时间为0了，说明超过了IO的最大输出速度

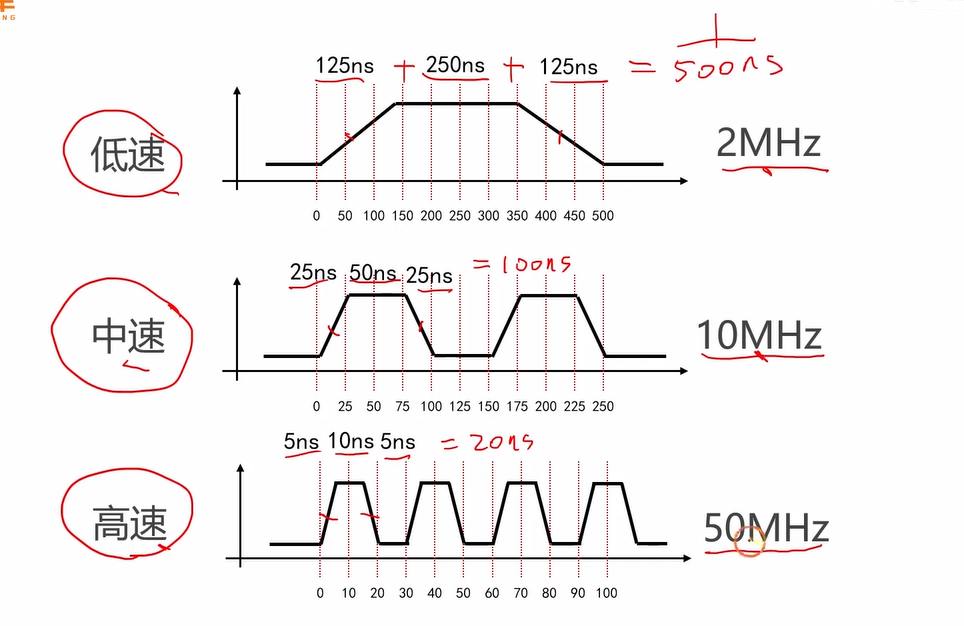

当又想保持这么快的写0写1的速度，又想保证输出的波形是正常的，这时可以让上升时间和下降时间的斜率变大

4.最大输出速度应该如何选择

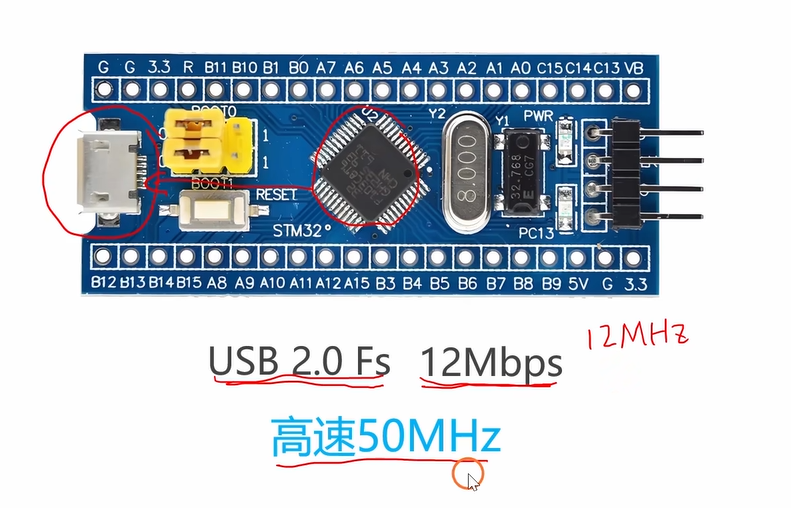

如果这个IO引脚要求输出的最大输出速度是8MHz，这时我们选择10MHz就行了，能够满足 IO 引脚输出信号的频率要求，确保信号不会因驱动电路带宽不足而失真，同时又不会像 50MHz 那样带来过高的功耗和噪声，是一个在性能和功耗、噪声之间取得较好平衡的选择。

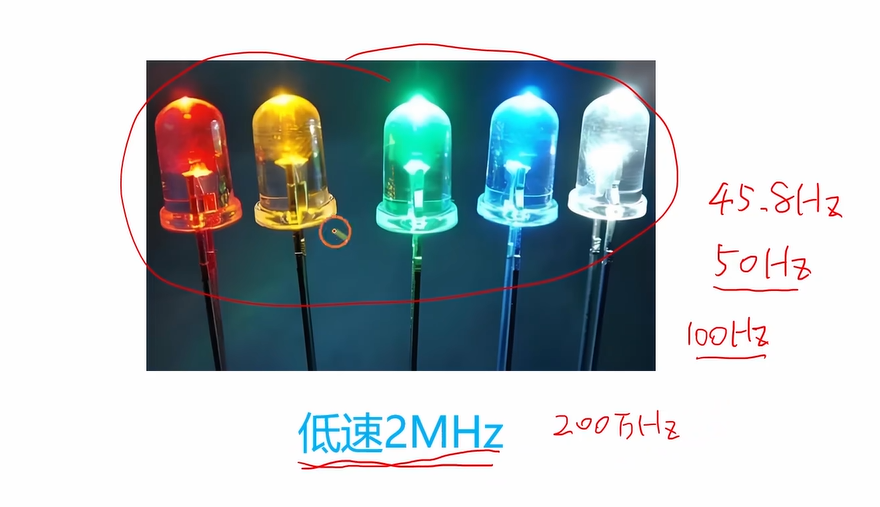

我们人眼临界频率是45.8Hz，交流电的频率是50Hz，所以当我们用50Hz的交流电点亮一盏灯的时候，我们完全感受不到灯的闪烁

实际上我们选取的LED小灯，选用2MHz就行，相当于200万Hz
