S_ODT分： 配接通延时定时器参数并启动

说明

当输入 S 的逻辑运算结果 (RLO) 的信号状态从“0”变为“1”（信号上升沿）时，指令“分配接通延时定时器参数并启动”将启动预设的定时器。当输入 S 的信号状态为“1”后，该定时器在经过预设的持续时间 (TV) 后计时结束。如果定时器正常计时结束且输入 S 的信号状态仍为“1”，则输出 Q 将返回信号状态“1”。如果定时器运行期间输入 S 的信号状态从“1”变为“0”，定时器将停止。在这种情况下，将输出 Q 的信号状态复位为“0”。

持续时间由定时器值和时基构成，且在参数 TV 处设定。该指令启动后，预设的时间值开始递减计数，直至为零。时基决定时间周期。当前定时器值在输出 BI 处以二进制编码格式输出，在输出 BCD 处以 BCD 编码格式输出。

如果正在计时且输入端 R 的信号状态从“0”变为 “1”，则当前时间值和时间基准也将设置为 0。这种情况下，输出 Q 的信号状态为“0”。如果输入 R 的信号状态为“1”，即使定时器未计时且输入 S 的 RLO 为“1”，定时器仍会复位。

指令“分配接通延时定时器参数并启动”需要使用前导逻辑运算进行边沿检测，并可置于程序段中间或结尾。

每次访问都更新指令数据。因此，在循环开始和循环结束时查询数据可能会返回不同的值。

说明 在时间单元，操作系统通过时基指定的间隔，以一个时间单位缩短时间值，直到该值为“0”。递减操作与用户程序不同步执行。因此，定时器中的值比预期的时基最多短一个时间间隔值。

以下给出了如何构造时间单元的一个示例：另请参见“L：加载定时器值”。

参数

下表列出了“分配接通延时定时器参数并启动”指令的参数：

参数	声明	数据类型	存储区	说明
<定时器>	InOut/Input	TIMER	T	指令的时间 定时器的数量取决于 CPU。
S	Input	BOOL	I、Q、M、T、C、D、L、P 或常量	启动输入
TV	Input	S5TIME、WORD	I、Q、M、D、L 或常量	持续时间
R	Input	BOOL	I、Q、M、T、C、D、L、P 或常量	复位输入
BI	Output	WORD	I、Q、M、D、L、P	当前时间值（二进制编码）
BCD	Output	WORD	I、Q、M、D、L、P	当前时间值（BCD 格式）
Q	Output	BOOL	I、Q、M、D、L、P	定时器的状态

脉冲时序图

下图显示了指令“分配接通延时定时器参数并启动”的脉冲图：

示例

以下示例说明了该指令的工作原理：

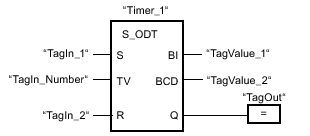

操作数“TagIn_1”的信号状态从“0”变为“1”时，“Timer_1”启动。并根据操作数“TagIn_Number”的值结束计时。如果定时器计时结束，并且操作数的信号状态为“1”，则操作数“TagOut”将置位为“1”。如果操作数“TagIn_1”的信号状态在定时器计时结束前从“1”变为“0”，则定时器将停止。操作数“TagOut”的信号状态为“0”。

**注：**以上部分内容来之博图V16帮助文档。

---
