Jetson 分区知识全解与 OTA 升级实战

在嵌入式系统中，分区（Partition） 是理解启动流程、存储布局以及 OTA 升级机制的关键环节。NVIDIA Jetson 平台（如 Jetson AGX Orin、Orin NX、Orin Nano）在存储分区设计上提供了高度灵活性和扩展性，既能满足引导加载程序、固件、内核的独立存储需求，也支持用户数据和系统根文件系统的动态管理。本文将带你从分区架构入手，逐步讲解如何在 Jetson 平台上实现 OTA 升级方案，并给出实战示例与逻辑图。

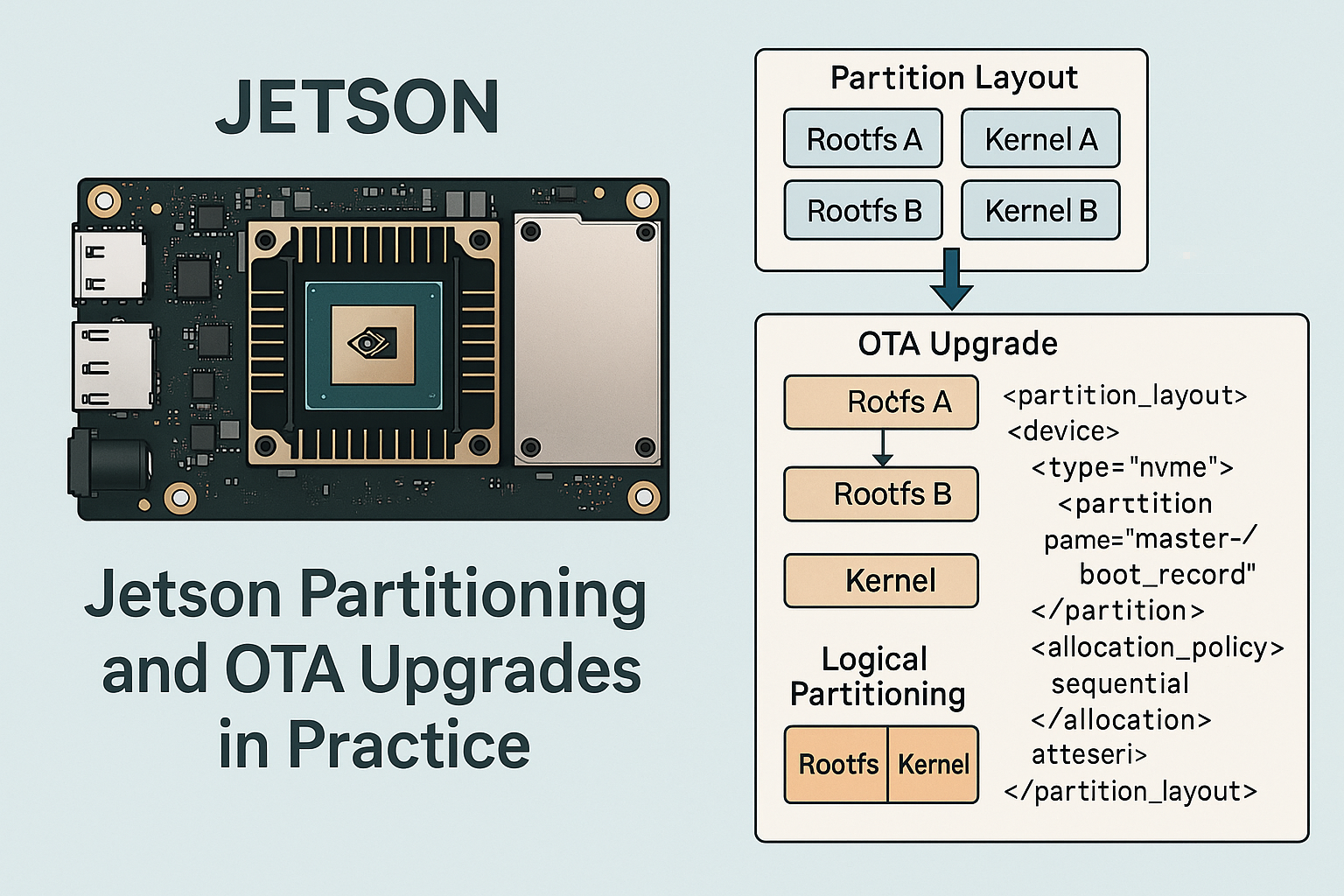

在这里插入图片描述

1. Jetson 分区的整体理解

Jetson 的存储介质通常包括：

QSPI-NOR：存放 Bootloader、UEFI、早期启动代码等关键组件；
eMMC/SD/USB/NVMe：存放操作系统映像（system.img）、内核（boot.img）、设备树、用户数据等。

分区文件（如 flash_t234_qspi_sdmmc.xml、flash_t234_qspi_sd.xml）采用 XML 格式，描述了完整的分区布局。刷机脚本 flash.sh 会读取该配置文件，并调用 tegraflash.py 将数据写入对应的存储区域。

2. 分区配置文件结构

分区配置文件以 XML 形式存在，核心结构如下：

<partition_layout version="01.00.0000"><device type="sdmmc_user" instance="3"><partition name="APP" type="data"><allocation_policy>sequential</allocation_policy><filesystem_type>basic</filesystem_type><size>30064771072</size> <!-- 约 28GB --><filename>system.img</filename></partition></device>
</partition_layout>

其中：

device：存储类型（sdmmc、nvme、spi 等）；
partition：每个分区的名称、大小、文件系统类型；
filename：刷入分区的镜像文件。

3. Jetson 分区逻辑图

下面是典型 Jetson Orin 分区布局逻辑图：

+-------------------------------------------------------+
| QSPI-NOR (Boot)                                       |
|  MB1  |  UEFI  |  DTB  |  TOS  |  Recovery Kernel     |
+-------------------------------------------------------+
| eMMC / NVMe / SD 用户存储                             |
|  GPT -> | boot.img | kernel dtb | system.img | data   |
+-------------------------------------------------------+

这一布局为 OTA 升级方案的实现提供了基础：引导区独立，根文件系统和数据区可动态替换或扩展。

4. OTA 升级中的分区策略

在 Jetson 上实现 OTA 升级，通常有三种分区策略：

4.1 单根文件系统方案

结构：只有一个 system.img（根文件系统）分区。
特点：升级时直接覆盖该分区，简单高效。
缺点：若升级失败，设备可能无法启动。

4.2 A/B 分区冗余方案

结构：system_a 与 system_b 两个根文件系统分区，Bootloader 控制启动分区。
特点：升级在备用分区完成，重启后切换启动。失败时可回滚。
常见实现：Google Android A/B OTA 机制，Mender、RAUC。

4.3 数据与系统分离方案

结构：根文件系统只存放系统文件，用户数据存放在独立 data 分区。
特点：升级时仅替换 system.img，用户数据不受影响。

5. 实战：构建 A/B OTA 分区方案

以 Jetson Orin NX 为例，我们构建一个双根文件系统（A/B 分区）的 OTA 升级方案。

5.1 修改分区配置文件

编辑 flash_t234_qspi_sdmmc.xml：

<device type="sdmmc_user" instance="3"><!-- system_a 分区 --><partition name="APP_A" type="data"><size>0x400000000</size> <!-- 16GB --><filename>system_a.img</filename></partition><!-- system_b 分区 --><partition name="APP_B" type="data"><size>0x400000000</size> <!-- 16GB --><filename>system_b.img</filename></partition><!-- 用户数据分区 --><partition name="DATA" type="data"><size>0x200000000</size> <!-- 8GB --><filename/></partition>
</device>

5.2 引导加载程序配置

在 Bootloader 中加入启动控制逻辑：

# /boot/extlinux/extlinux.conf
LABEL system_aMENU LABEL primary systemLINUX /boot/ImageAPPEND root=/dev/mmcblk0p1 rwLABEL system_bMENU LABEL backup systemLINUX /boot/ImageAPPEND root=/dev/mmcblk0p2 rw

5.3 OTA 升级流程

下载新固件包；
将 system_b.img 写入备用分区；
修改 Bootloader 启动项，指向 system_b；
重启设备进入新系统；
若启动成功，标记升级成功；
若失败，回退至 system_a。

6. OTA 升级逻辑图

          +----------------+| 下载升级包     |+--------+-------+|v+--------+-------+| 写入 system_b |+--------+-------+|v+--------+-------+| Bootloader 切换|+--------+-------+|成功? ----+-----> 失败回滚至 system_a|v+--------+-------+| 标记升级成功   |+----------------+

7. 实战代码示例

在 OTA 客户端（如基于 Mender/自研脚本）中，可以这样实现：

#!/bin/bash
set -eIMAGE=new_system.img
TARGET_DEV=/dev/mmcblk0p2  # system_b 分区# 写入镜像
dd if=$IMAGE of=$TARGET_DEV bs=1M status=progress# 修改 Bootloader 配置
sed -i 's/APPEND root=\/dev\/mmcblk0p1/APPEND root=\/dev\/mmcblk0p2/' /boot/extlinux/extlinux.conf# 重启进入新系统
reboot
