深入解析 OpenGL 着色器：顶点着色器与片段着色器

news 2025/8/28 7:21:31

OpenGL 是一个强大的图形渲染API，在现代图形编程中得到了广泛应用。OpenGL中的着色器程序是图形渲染管线中至关重要的组成部分，它们通过GPU高效并行处理图形数据，提供强大的图形效果与优化。本文将详细介绍两种常用的着色器——顶点着色器（Vertex Shader）和片段着色器（Fragment Shader），并对其编写、调试与优化方法进行深入讲解。

一、OpenGL 渲染管线简介

在深入了解着色器之前，首先要理解 OpenGL 渲染管线的基本概念。渲染管线是图形处理的核心部分，它负责将三维模型数据转化为二维图像。每个阶段都对应着不同的图形处理任务，着色器程序通常在管线的多个阶段进行处理。

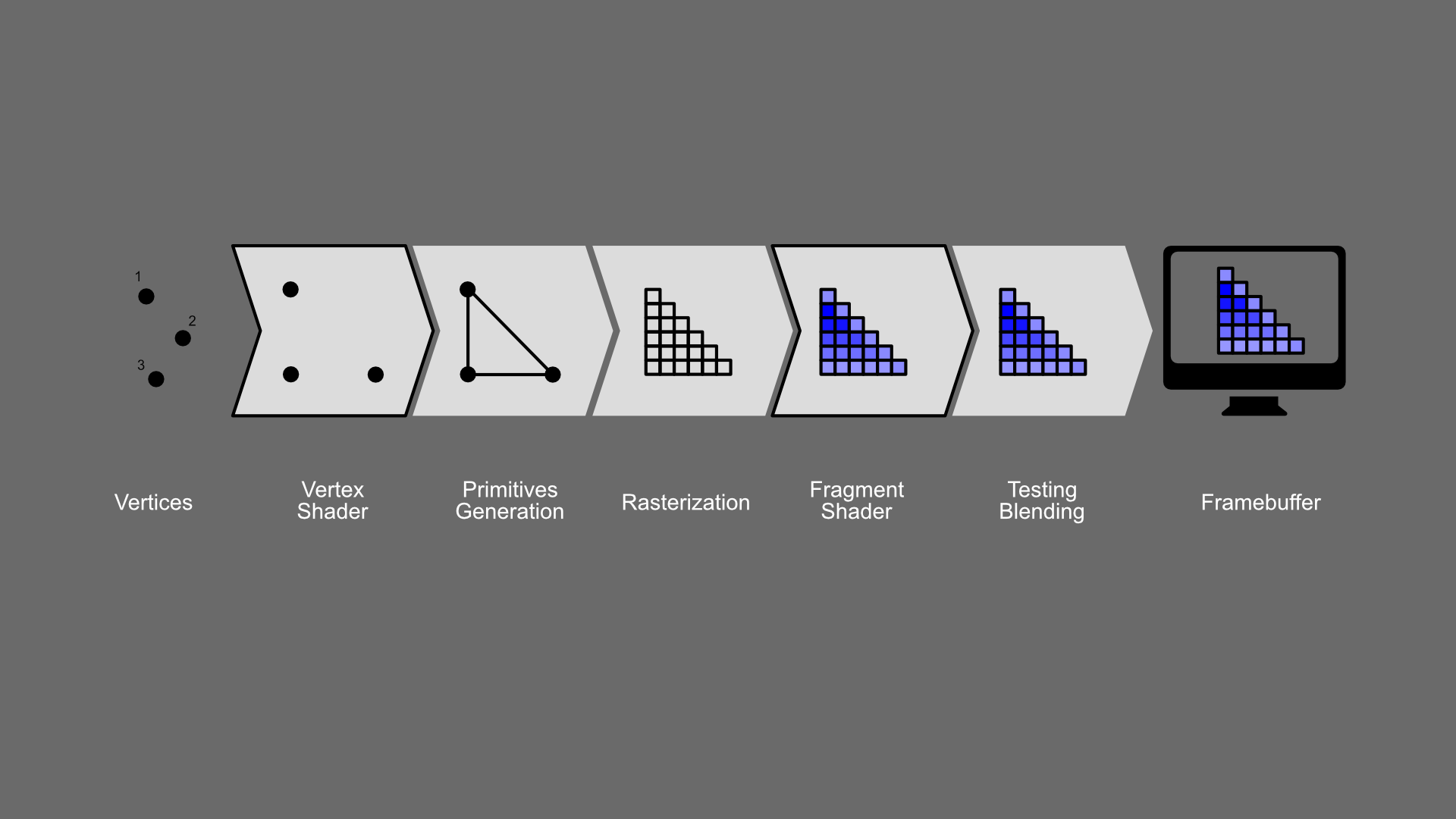

渲染管线概述

OpenGL 渲染管线可以分为以下几个阶段：

顶点处理（Vertex Processing）
由顶点着色器（Vertex Shader）执行，负责处理每个顶点的数据，包括位置变换、光照计算等。
图元组装（Primitive Assembly）
顶点着色器输出的顶点数据被用来组成基本的图元，如点、线、三角形等。
光栅化（Rasterization）
图元被转化为片段，每个片段对应屏幕上的一个像素。
片段处理（Fragment Processing）
由片段着色器（Fragment Shader）执行，负责计算每个片段（像素）的最终颜色，包括光照、纹理、透明度等。
帧缓冲操作（Framebuffer Operations）
将片段的颜色输出到帧缓冲区，用来生成最终图像。

这些阶段共同合作，完成从三维场景到二维图像的转换。在这些过程中，着色器程序负责大部分计算工作，优化着色器可以大幅提升渲染效率。

二、什么是着色器？

在 OpenGL 中，着色器是一个执行特定图形计算任务的小程序，通常使用 GLSL（OpenGL Shading Language）编写。着色器在 GPU 上运行，允许开发者在图形管线的不同阶段对图形数据进行高度自定义的处理。根据功能不同，着色器可以分为多个种类：

顶点着色器（Vertex Shader）：处理顶点数据，执行顶点的空间变换。
几何着色器（Geometry Shader）：处理图元数据，可以生成更多的顶点或者变更图元的结构。
片段着色器（Fragment Shader）：负责计算每个片段的颜色，决定像素的最终输出。
计算着色器（Compute Shader）：进行通用计算，不仅限于图形处理。

在本文中，我们将重点讨论 顶点着色器 和 片段着色器，这两者是最常用且最基础的着色器类型。

三、顶点着色器：转换三维坐标

1. 顶点着色器的基本概念

顶点着色器的任务是接收每个顶点的数据（如位置、颜色、法线等），并将其转换到适合后续阶段处理的空间。例如，它会将模型空间中的顶点位置转换为裁剪空间中的坐标，确保它们能够正确投影到屏幕上。

在 OpenGL 渲染管线中，顶点着色器是第一个处理图形数据的阶段。通常情况下，顶点着色器需要执行以下几个操作：

顶点变换：将模型坐标转换到裁剪空间。
光照计算：根据光源位置和顶点法线计算光照。
属性传递：将颜色、纹理坐标等属性传递给后续阶段。

2. 顶点着色器的实现

一个简单的顶点着色器代码示例如下：

const char* vertexShaderSource ="#version 460 core\n""layout (location = 0) in vec3 aPos;\n"  // 输入顶点位置"void main()\n""{\n""   gl_Position = vec4(aPos.x, aPos.y, aPos.z, 1.0);\n"  // 计算最终的顶点位置"}\0";

这段代码定义了一个顶点着色器，它接收一个三维向量 aPos 作为输入，表示每个顶点的坐标。然后，通过 gl_Position 输出变换后的顶点位置。gl_Position 是 OpenGL 内置的变量，用于传递顶点坐标。

顶点着色器的作用是将物体的顶点从 模型空间（object space）转换到 裁剪空间（clip space）。这通常涉及到多个矩阵变换：模型变换、视图变换和投影变换。

3. 顶点着色器的扩展：变换与光照

为了让顶点着色器更有用，通常需要对顶点进行变换（例如，模型矩阵、视图矩阵和投影矩阵的组合）并进行光照计算。以下是一个扩展的顶点着色器示例：

const char* vertexShaderSource ="#version 460 core\n""layout (location = 0) in vec3 aPos;\n""layout (location = 1) in vec3 aNormal;\n"  // 输入顶点法线"uniform mat4 model;\n""uniform mat4 view;\n""uniform mat4 projection;\n""out vec3 FragNormal;\n"  // 向片段着色器传递法线"void main()\n""{\n""   gl_Position = projection * view * model * vec4(aPos, 1.0);\n"  // 计算最终顶点位置"   FragNormal = mat3(transpose(inverse(model))) * aNormal;\n"  // 法线变换"}\0";

在此代码中，aPos 和 aNormal 分别表示顶点的位置和法线。顶点着色器接收的变换矩阵 model、view 和 projection 允许我们进行复杂的空间变换。此外，顶点着色器还将变换后的法线传递给片段着色器用于光照计算。

四、片段着色器：为每个像素上色

1. 片段着色器的基本概念

片段着色器的主要作用是计算每个像素的最终颜色。在 OpenGL 渲染管线中，片段着色器是在光栅化之后执行的，负责为每个图元（如三角形）的片段（即像素）分配颜色值。片段着色器接收从顶点着色器传递来的数据（如顶点颜色、纹理坐标、法线等），并通过计算光照、纹理映射等内容来输出像素的最终颜色。

2. 片段着色器的实现

一个简单的片段着色器代码示例如下：

const char* fragmentShaderSource ="#version 330 core\n""out vec4 FragColor;\n"  // 输出颜色"void main()\n""{\n""   FragColor = vec4(1.0f, 0.5f, 0.2f, 1.0f);\n"  // 固定颜色输出"}\n\0";

这段代码定义了一个简单的片段着色器，它输出一个固定的颜色 vec4(1.0f, 0.5f, 0.2f, 1.0f)，即橙色。通常情况下，片段着色器需要根据光照、材质、纹理等因素动态计算最终颜色。

3. 片段着色器的扩展：光照与纹理映射

片段着色器通常用于计算每个像素的颜色，这包括光照计算、材质反射、纹理映射等。以下是一个带有基础光照模型的片段着色器示例：

const char* fragmentShaderSource ="#version 330 core\n""in vec3 FragNormal;\n"  // 接收从顶点着色器传递的法线"uniform vec3 lightPos;\n""uniform vec3 viewPos;\n""out vec4 FragColor;\n""void main()\n""{\n""   vec3 norm = normalize(FragNormal);\n""   vec3 lightDir = normalize(lightPos - fragPos);\n""   float diff = max(dot(norm, lightDir), 0.0);\n"  // 漫反射光照计算"   FragColor = vec4(diff * vec3(1.0f, 0.5f, 0.2f), 1.0f);\n""}\n\0";

在此示例中，片段着色器计算了简单的漫反射光照模型。它首先计算了法线与光线方向的点积，然后用它来调节物体表面的颜色。

五、编译、链接和调试着色器

在 OpenGL 中，着色器程序的创建与编译是一个至关重要的过程。通常，编译过程会因为各种错误而失败，如语法错误、逻辑错误等。下面是如何编译和调试着色器程序的详细步骤。

1. 着色器编译与链接

一个完整的 OpenGL 着色器程序通常包括顶点着色器和片段着色器。我们需要分别编译这两个着色器，并将它们链接到一个程序中。以下是实现代码：

GLuint vertexShader, fragmentShader;
vertexShader = glCreateShader(GL_VERTEX_SHADER);
fragmentShader = glCreateShader(GL_FRAGMENT_SHADER);glShaderSource(vertexShader, 1, &vertexShaderSource, NULL);
glShaderSource(fragmentShader, 1, &fragmentShaderSource, NULL);glCompileShader(vertexShader);
checkCompileErrors(vertexShader, "VERTEX");glCompileShader(fragmentShader);
checkCompileErrors(fragmentShader, "FRAGMENT");GLuint shaderProgram = glCreateProgram();
glAttachShader(shaderProgram, vertexShader);
glAttachShader(shaderProgram, fragmentShader);
glLinkProgram(shaderProgram);
checkCompileErrors(shaderProgram, "PROGRAM");

2. 错误检查

编译和链接过程中，OpenGL 提供了 glGetShaderiv 和 glGetProgramiv 等函数来检查错误信息。如果编译失败，可以使用 glGetShaderInfoLog 获取详细的错误日志。

void checkCompileErrors(GLuint shader, std::string type) {GLint success;GLchar infoLog[1024];if (type != "PROGRAM") {glGetShaderiv(shader, GL_COMPILE_STATUS, &success);if (!success) {glGetShaderInfoLog(shader, 1024, NULL, infoLog);std::cout << "ERROR::SHADER_COMPILATION_ERROR of type: " << type << "\n" << infoLog << "\n";}}else {glGetProgramiv(shader, GL_LINK_STATUS, &success);if (!success) {glGetProgramInfoLog(shader, 1024, NULL, infoLog);std::cout << "ERROR::PROGRAM_LINKING_ERROR of type: " << type << "\n" << infoLog << "\n";}}
}

这段代码实现了对着色器编译和程序链接过程中的错误检查。如果发生错误，控制台将输出详细的错误信息，帮助开发者调试问题。
