从串口到屏幕：如何用C#构建一个军工级数据实时监控
你是否曾想过，那些在军事、航天或工业控制中呼啸而过的导弹、无人机，它们内部的状态数据是如何被地面人员实时捕获、解析并清晰呈现的？今天，我们将深入剖析一个完整的C#项目——串口数据实时显示系统，它不仅是一个串口调试工具，更是一个体现了多线程、设计模式、数据解析等诸多核心概念的工业级解决方案。
一、项目全景：我们究竟要打造什么？
想象一个这样的场景：一枚智能弹体在空中飞行，通过串口持续地向地面站发送它的生命体征——电压、温度、GPS经纬度、飞行高度、当前状态（爬升、巡航、制导）等。我们的任务就是编写一个“地面站”软件，负责：
-
实时接收：毫秒不差地读取串口原始字节流。
-
精准解析：从看似混乱的字节中，按照严格的“通讯协议”提取出有价值的信息。
-
友好展示：将二进制的数字转换成人类可读的文字和数字，清晰流畅地显示在屏幕上。
-
稳定运行：长时间工作不崩溃，能处理各种异常情况。
这就是我们这个项目的核心使命。
二、核心技术栈：我们用了哪些“武器”？
-
语言与框架：C# + Windows Forms (WinForms) - 强大的.NET生态加持，快速构建桌面UI。
-
硬件交互：
System.IO.Ports.SerialPort- .NET官方串口通信类库，稳定可靠。 -
并发处理：
Thread,ConcurrentQueue<T>,lock- 解决多线程下数据生产和消费的难题。 -
设计模式：策略模式 (Strategy Pattern) - 优雅地处理多种数据协议； 生产者-消费者模式 - 解耦数据接收与处理。
三、系统架构：如何组织代码？（核心亮点）
这是一个优秀项目与普通项目的分水岭。我们没有把所有代码都扔进按钮点击事件里，而是进行了精心的职责分离。

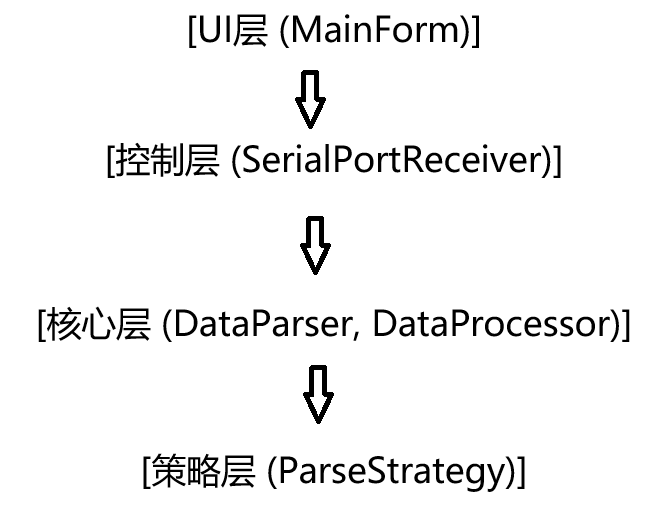

1. 分层设计
我们的代码结构清晰，像一座金字塔：
-
UI层 (MainForm)：只负责显示和用户交互。它不关心数据怎么来的，只关心怎么漂亮地显示出去。
-
控制层 (SerialPortReceiver)：负责管理串口硬件，读取原始字节流，并拼装成完整的数据帧。
-
核心层 (DataParser, DataProcessor)：系统的大脑。
DataParser调度解析策略，DataProcessor将解析后的数据对象格式化为字符串。 -
策略层 (ParseStrategy)：真正负责解析协议的“专家”。不同的命令字（如0xF0, 0xF1）可以有不同的解析策略，符合开闭原则，易于扩展。
2. 巧妙的线程模型
为什么不用UI线程直接读串口？
因为串口数据接收是阻塞的。如果在UI线程中执行，界面会在等待数据时“卡死”，无法拖动、无法点击，用户体验极差。
我们的解决方案是经典的多线程生产者-消费者模型：
-
生产者线程 (SerialPort.DataReceived 事件触发)：由.NET底层线程池管理。它一旦收到数据，就立刻将其放入一个线程安全的
ConcurrentQueue<RawData>中，然后立刻返回，继续等待下一次数据。它的工作速度极快，保证了数据不丢失。 -
消费者线程 (专用后台线程)：我们单独开启了一个
Thread，在一个循环里不断检查队列。如果有数据，就取出并进行复杂的解析和显示处理。即使处理耗时，也不会影响数据接收。 -
UI更新回调：消费者线程处理完数据后，通过
Action<string> callback将结果显示文本传递给UI层。UI层通过一个定时器(Timer) 定期去取这个文本并更新界面，这解决了跨线程访问UI控件的异常问题。
这种设计确保了系统的高效、流畅和稳定。
四、协议解析：如何从字节中读懂“语言”？
数据协议是项目的灵魂。我们定义的协议帧结构如下：
| 字段 | 帧头 | 弹号 | 命令字 | 数据长度 | 数据域 | 校验和 |
|---|---|---|---|---|---|---|
| 长度 | 2 Byte | 1 Byte | 1 Byte | 1 Byte | N Byte | 1 Byte |
| 示例 | 0xBB 0xBF | 0x01 | 0xF1 | 0x19 | ... | 0xXX |
解析过程就像破译电报：
-
帧同步：
FrameBuffer在字节流中扫描特殊的帧头(0xBB, 0xBF)，找到一帧数据的开始。 -
提取元信息：读取命令字和数据长度，从而知道这帧数据是什么命令，以及后续还要读多少字节。
-
校验：根据协议计算所有数据的累加校验和，与帧尾的校验和对比。如果不一致，说明数据传输过程中出错了，这一帧将被丢弃。这是保证数据可靠性的关键一步！
-
策略解析：根据
命令字选择对应的解析策略(ParseStrategy)。例如：-
0xF0 状态帧：解析电压、温度、状态位。
-
0xF1 定位帧：解析经纬度、高度、飞行时间、飞行状态。这里涉及大端序(Big-Endian) 字节序的转换，是嵌入式通信中的常见坑点。
-
-
格式化输出：
DataProcessor将解析出的数字、枚举，转换成如"目标经度: 116.3912345°"这样清晰的字符串。
五、运行演示
SDP
六、从项目中我们能学到什么？
-
面向接口编程：
IParseStrategy接口让添加新的协议解析变得轻而易举，只需实现新类，无需修改现有逻辑。 -
单一职责原则：每个类都只做一件事，并且做好。
SerialPortReceiver只管收字节，DataParser只管调度解析，DataProcessor只管格式化。这使得代码易于阅读、测试和维护。 -
异步和并发的威力：深刻理解多线程和异步编程，是开发高性能、高响应性桌面应用和服务器应用的基石。
-
防御式编程：代码中充满了对数据长度、校验和、命令字有效性的检查，确保任何来自外部的不规范数据都不会导致程序崩溃。
七、如何让这个系统更强大？
这个项目已经是一个坚实的 foundation，你可以在此基础上进行扩展：
-
数据可视化：将经纬度绘制在地图上；将电压、高度数据绘制成实时折线图。
-
数据持久化：将解析后的数据保存到数据库（如SQLite）或CSV文件中，用于事后分析。
-
协议配置化：将协议格式（帧头、字段长度、解析规则）写在XML或JSON配置文件中，让软件无需重新编译就能适配新的协议。
-
多端口监控：同时监控多个串口，接收多个数据源的信息。
通过这个项目，我们不仅仅是在编写一个串口工具，更是在实践一套工业级软件的设计思想和开发方法。它融合了硬件交互、协议设计、多线程编程、架构设计等多个重要领域的技术点。
希望这篇拆解能让你不仅看懂代码，更能理解其背后的设计哲学。无论是初学者还是资深开发者，都能从中汲取到有价值的经验。
技术之路，始于好奇，成于实践。 不妨打开Visual Studio，亲手创建这个项目，感受数据从字节流淌到屏幕的魔力吧！
