深度学习之卷积神经网络原理（cnn）

1.图像原理

图像在计算机中是一堆按顺序排列的数字，数值为0到255。0表示最暗，255表示最亮。

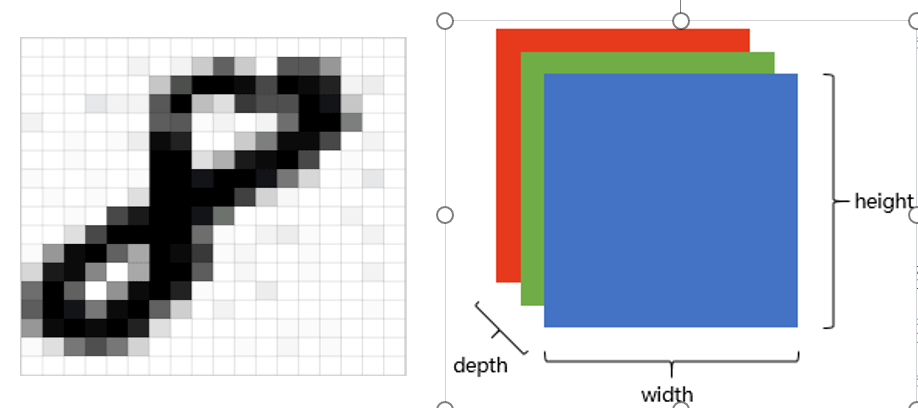

上图是只有黑白颜色的灰度图，而更普遍的图片表达方式是RGB颜色模型，即红、绿、蓝三原色的色光以不同的比例相加，以产生多种多样的色光。RGB颜色模型中，单个矩阵就扩展成了有序排列的三个矩阵，也可以用三维张量去理解。 其中的每一个矩阵又叫这个图片的一个channel（通道），宽, 高, 深来描述。

2.图像识别

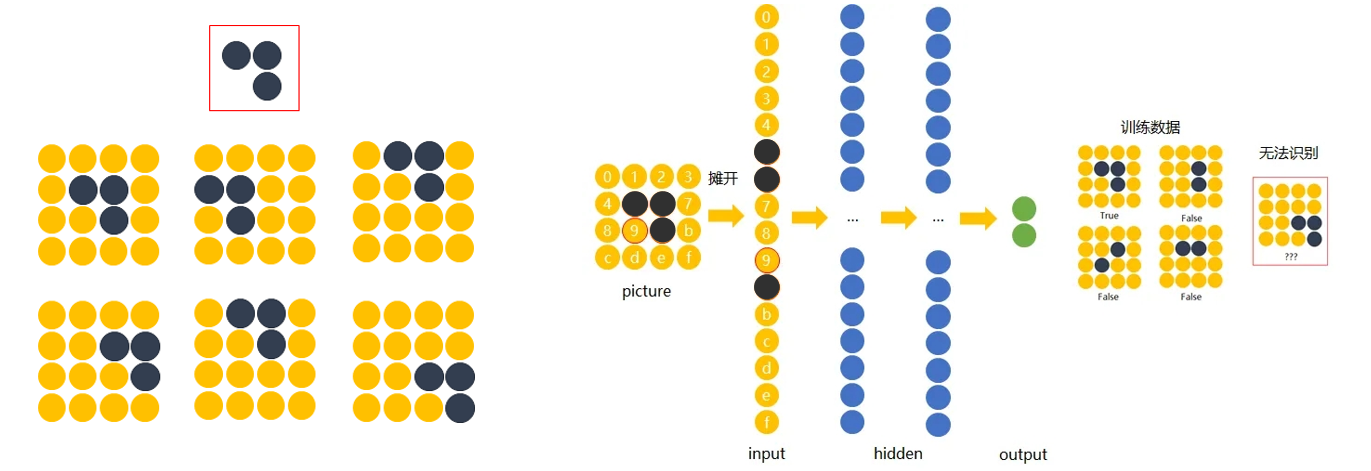

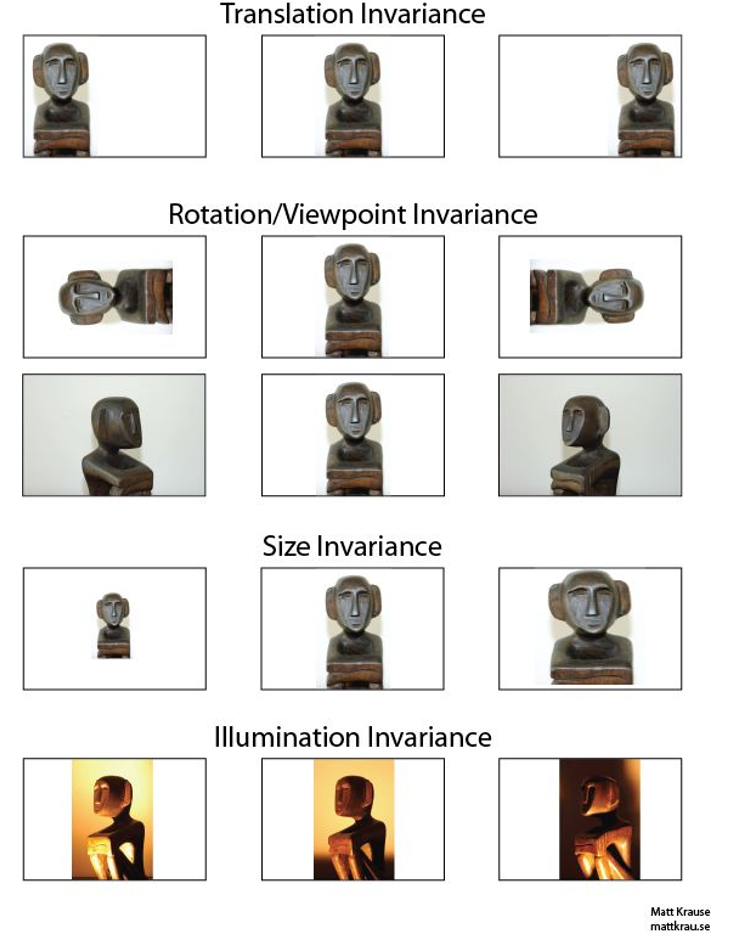

画面不变性

知道一个物体不管在画面左侧还是右侧，都会被识别为同一物体，这一特点就是不变性，希望所建立的网络可以尽可能的满足这些不变性特点

3.传统神经网络

解决办法是：用大量物体位于不同位置的数据训练，同时增加网络的隐藏层个数从而扩大网络学习这些变体的能力。

卷积神经网络原理

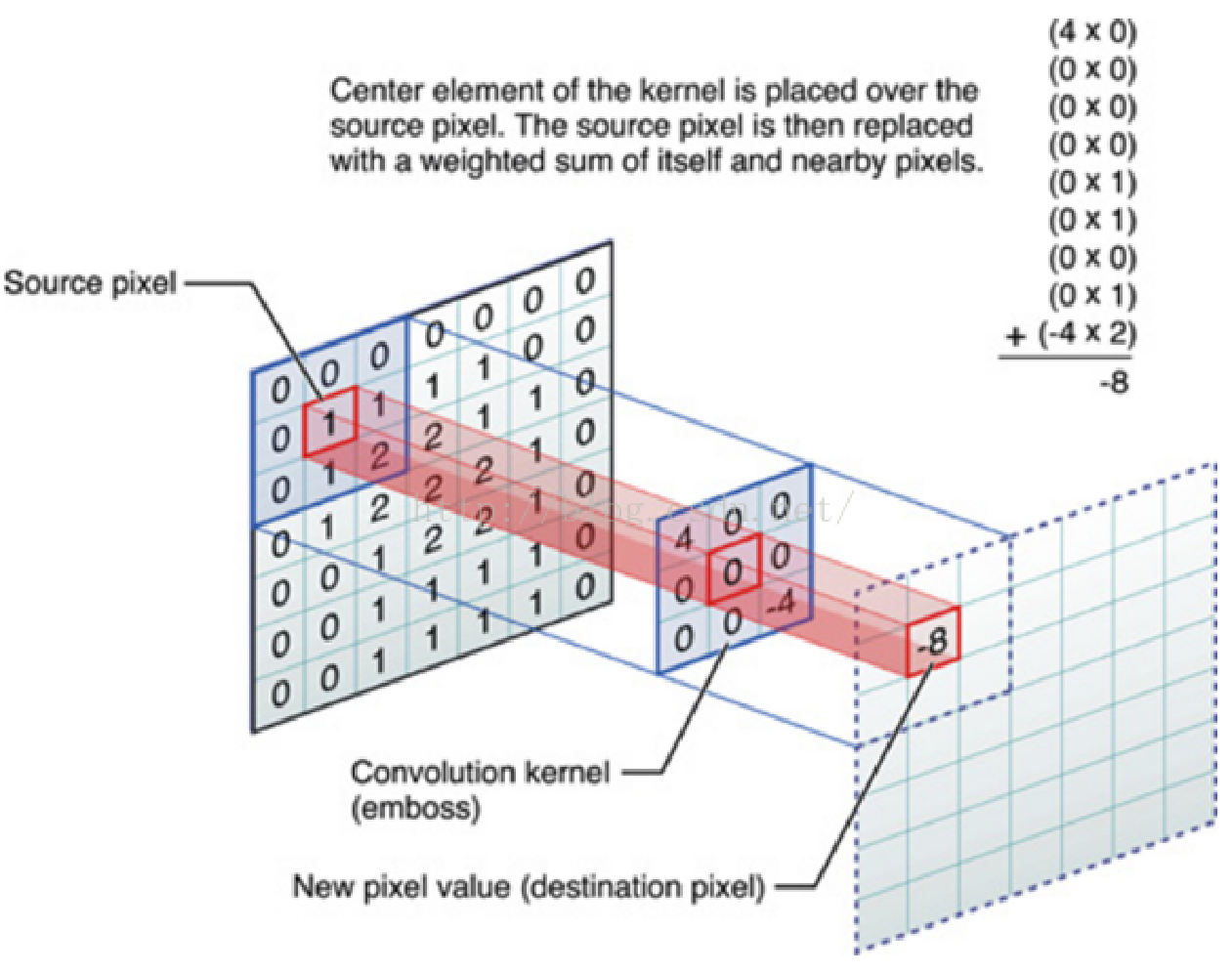

什么是卷积？

对图像（不同的窗口数据）和卷积核（一组固定的权重：因为每个神经元的多个权重固定，所以又可以看做一个恒定的滤波器filter）做内积（逐个元素相乘再求和）的操作就是所谓的『卷积』操作，也是卷积神经网络的名字来源。

卷积层

卷积操作存在的问题？

步长stride：每次滑动的位置步长。

b. 卷积核的个数：决定输出的depth厚度。同时代表卷积核的个数。

c. 填充值zero-padding：在外围边缘补充若干圈0，方便从初始位置以步长为单位可以刚好滑倒末尾位置，通俗地讲就是为了总长能被步长整除

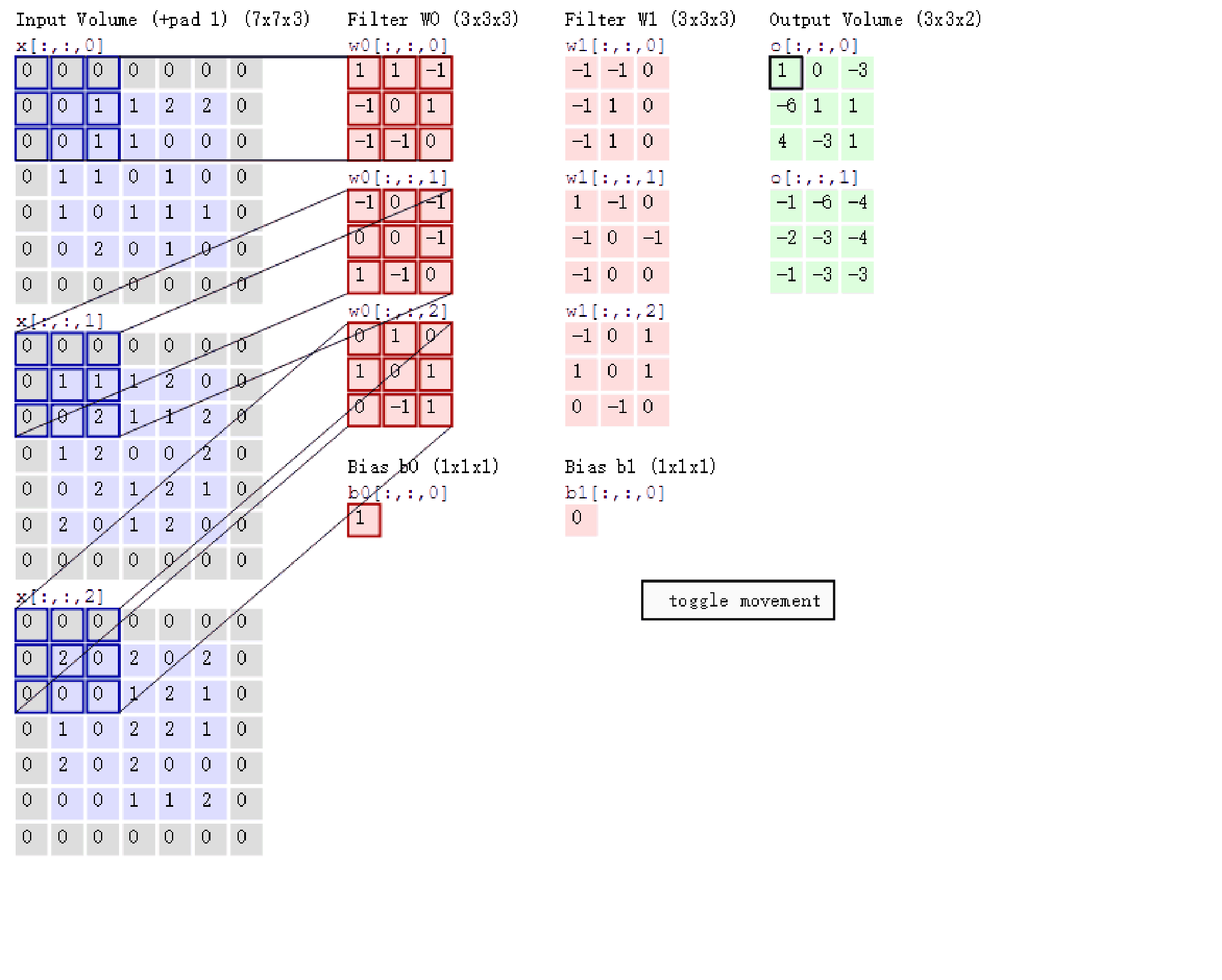

 数据窗口每次移动两个步长取3*3的局部数据，即stride=2。  两组神经元（卷积核），即depth=2，意味着有两个滤波器。 zero-padding=1。

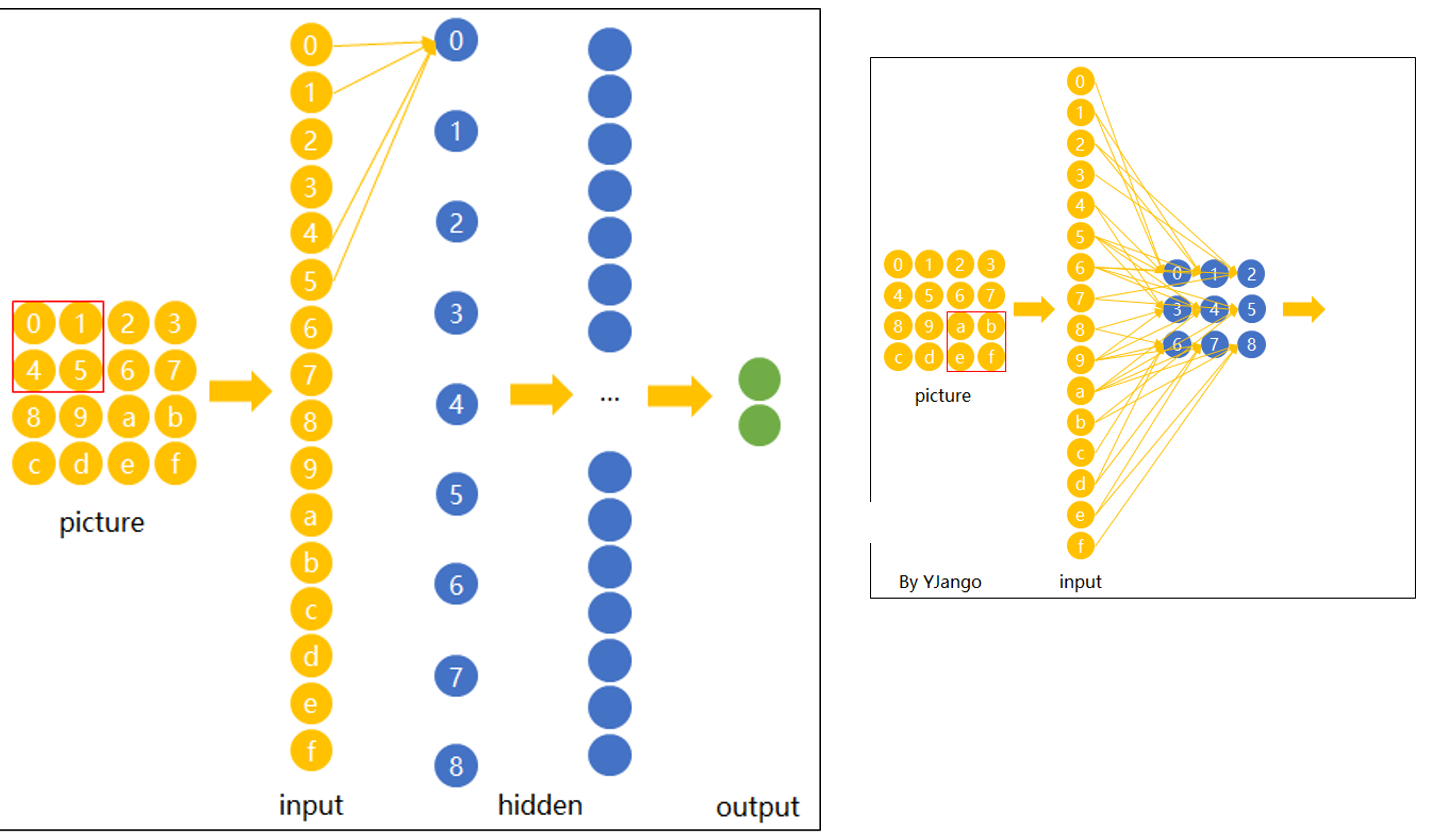

卷积神经网络卷积结构

卷积神经网络（CNN）的卷积结构，是其强大特征提取能力的核心。左图中，图片（picture）的局部区域（红框标记）作为输入（input）的起始，通过与卷积核的关联，将局部信息传递到隐藏层（hidden） 。每个局部区域并非孤立，像左图里红框的 0 - 1、4 - 5 等元素，对应输入层特定节点，经连接传递信息，逐步在隐藏层抽象、整合，最终输出（output）关键特征。

右图则更直观展现局部与整体的连接。红框局部（a - b、e - f 等）对应输入层节点，广泛连接隐藏层，让局部特征在网络中充分交互、融合。这种结构突破全连接网络对计算和特征利用的局限，通过聚焦局部、逐层传递与抽象，高效提取图片从简单到复杂的特征，为图像识别、分类等任务筑牢基础，是 CNN 适配图像数据，挖掘深层模式的关键设计。

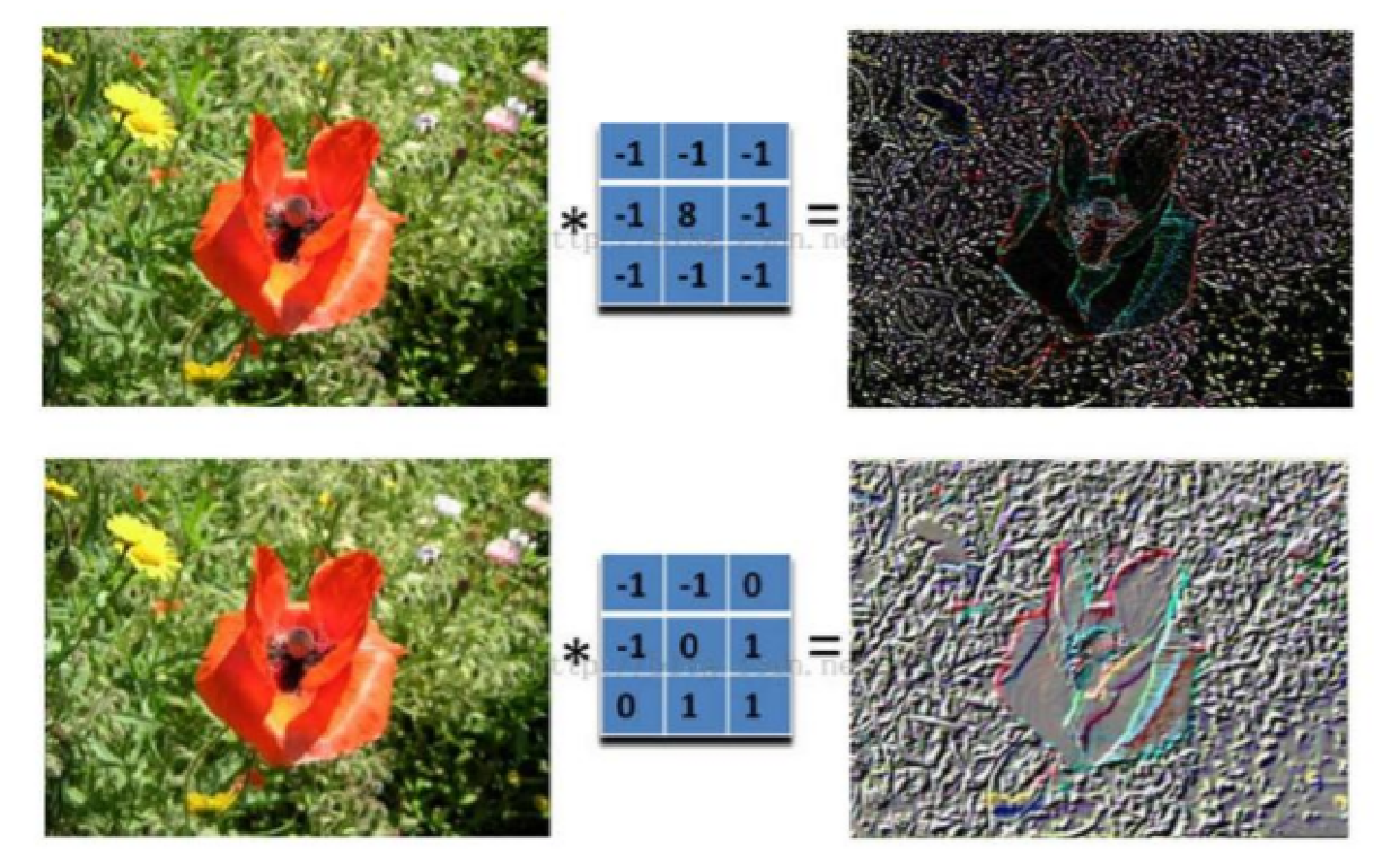

图片精通卷积核处理后的样子，与人眼观看事物原理相似，先看事物的轮廓

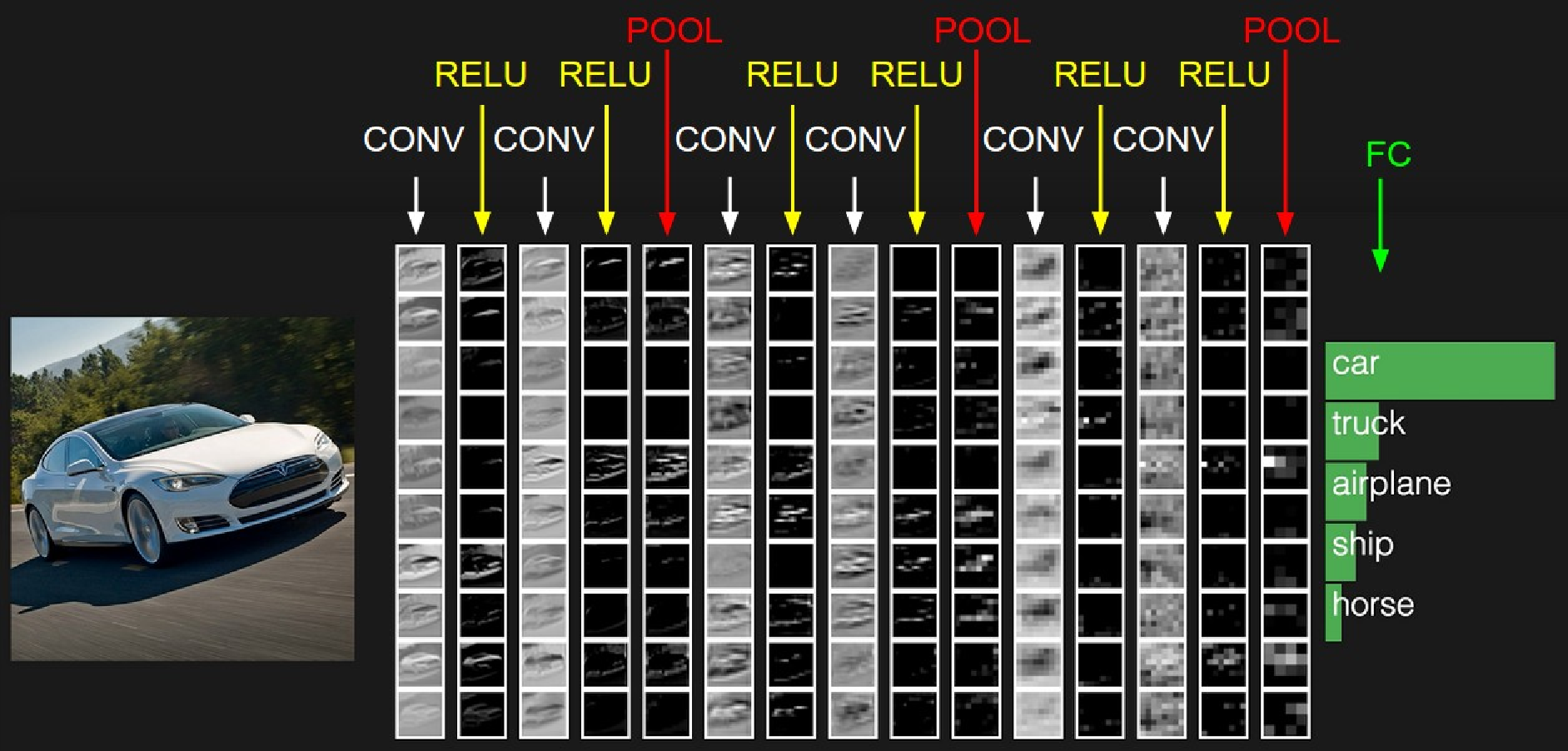

卷积神经网络的系统

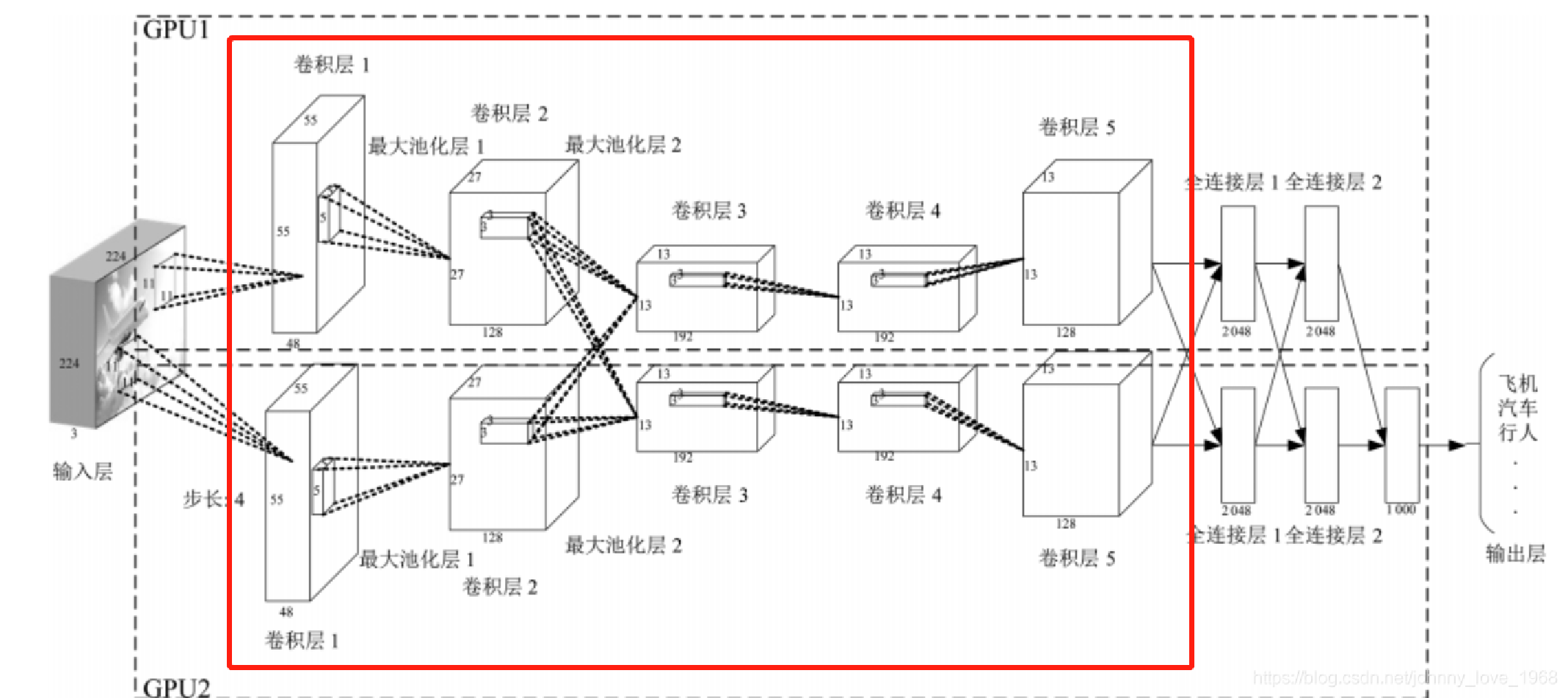

这是AlexNet的多GPU并行结构示意图，红框内核心卷积模块通过卷积层提取图像从简单到复杂的特征，池化层精简信息，双GPU并行加速运算，为后续图像分类奠定基础。

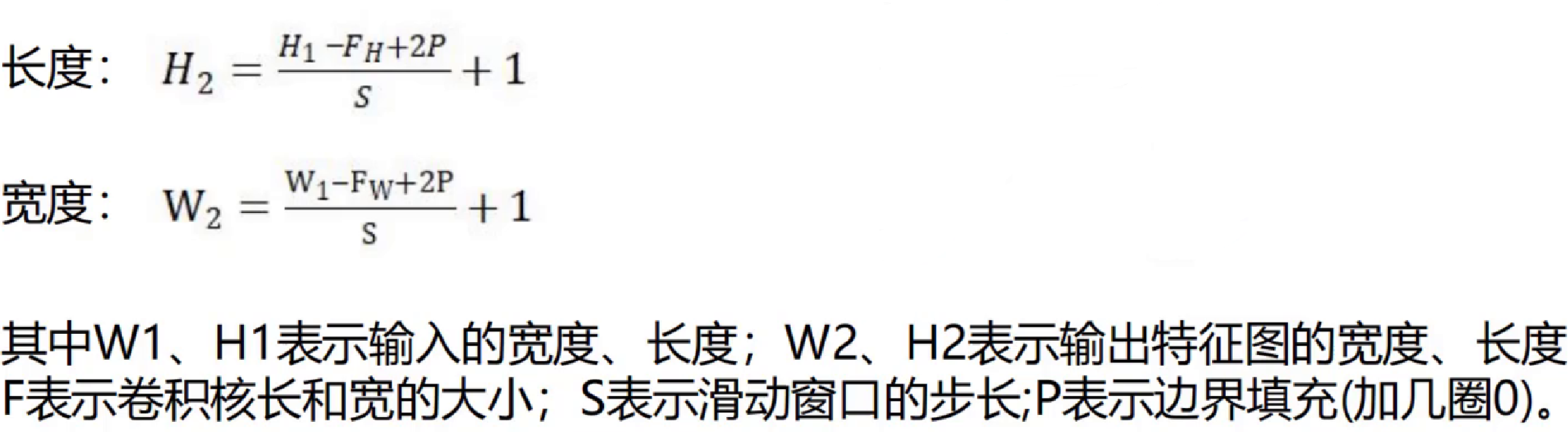

卷积层计算的结果

例如输入数据为32*32*3的图像，用10个5*5*3的卷积核来进行操作，步长为1，边界0填充为2，最终输出结果为？

（32-5+2*2）/1 +1 =32，输出规模为32*32*10的特征图

池化层

池化层的作用：

一种降采样，减小数据的空间大小，因此参数的数量和计算量也会下降，这在一定程度上也控制了过拟合。

常见的池化层：

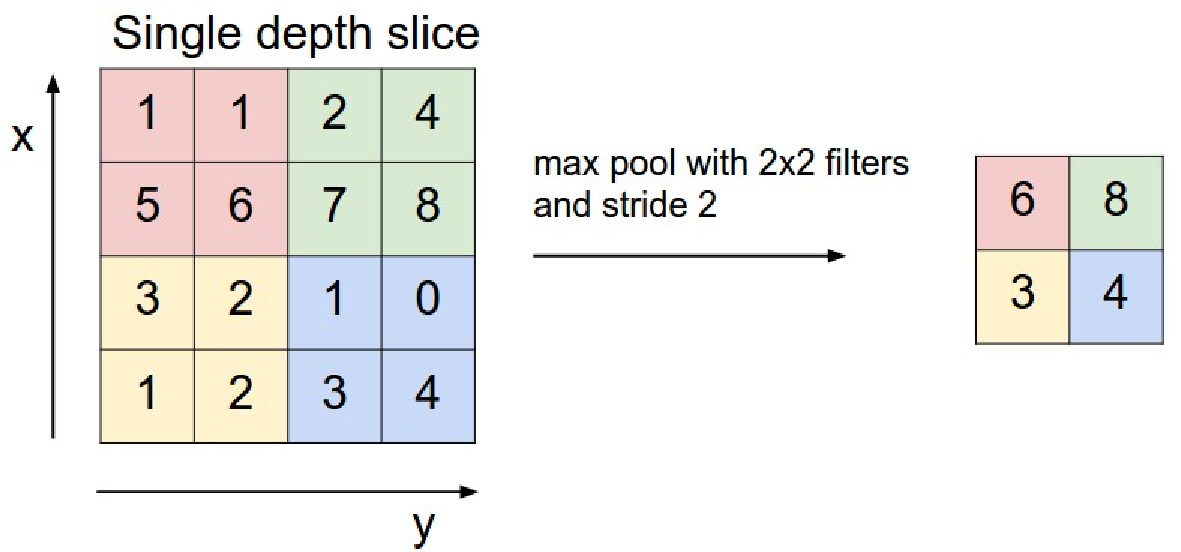

最大池化、平均池化、全局平均池化、全局最大池化。 平均池化（average pooling）：计算图像区域的平均值作为该区域池化后的值。 最大池化（max pooling）:选图像区域的最大值作为该区域池化后的值。是最为常见的。 通常来说，CNN的卷积层之间都会周期性地插入池化层。

池化层操作方法：

与卷积层类似，池化层运算符由一个固定形状的窗口组成，该窗口根据其步幅大小在输入的所有区域上滑动，为固定形状窗口（有时称为 池化窗口）遍历的每个位置计算一个输出。 然而，不同于卷积层中的输入与卷积核之间的互相关计算，池化层不包含参数。

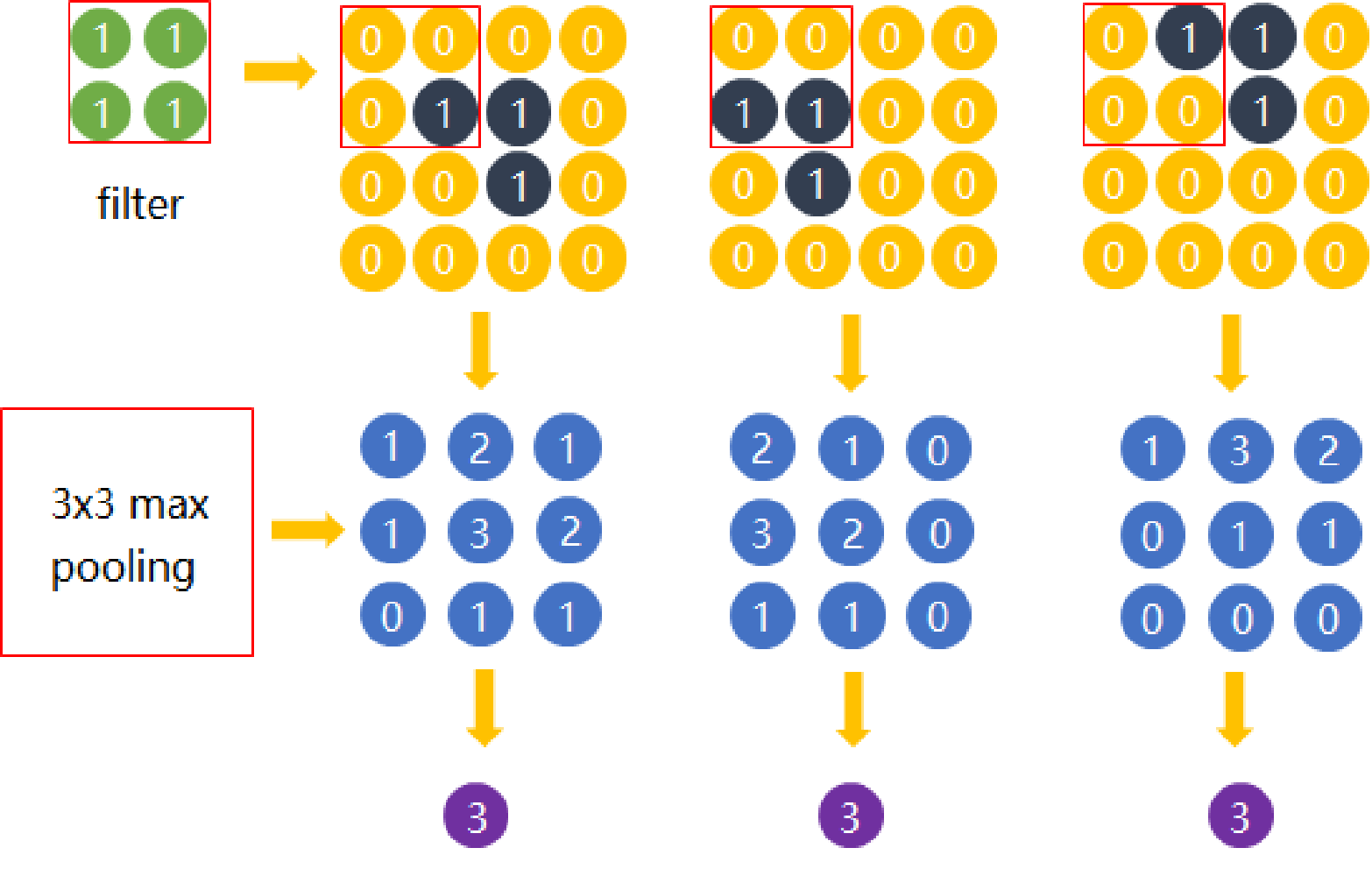

最大池化的原理分析

Max pooling的主要功能是压缩，却不会损坏识别结果。 这意味着卷积后的Feature Map中有对于识别物体不必要的冗余信息。 那么我们就反过来思考，这些“冗余”信息是如何产生的。

全连接层

当抓取到足以用来识别图片的特征后，接下来的就是如何进行分类。 全连接层（也叫前馈层）就可以用来将最后的输出映射到线性可分的空间。 通常卷积网络的最后会将末端得到的长方体平摊(flatten)成一个长长的向量，并送入全连接层配合输出层进行分类。

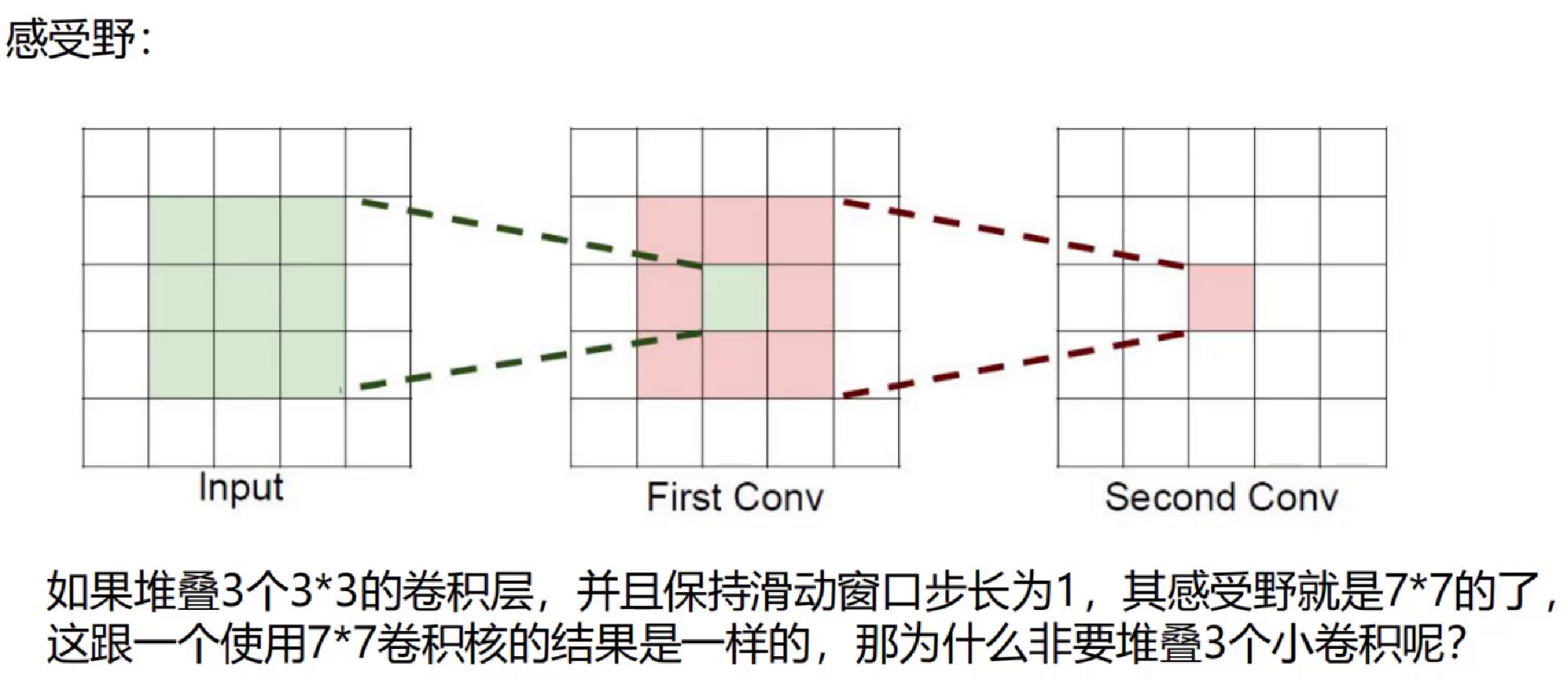

感受野

例如图片是3通道： 卷积核为7*7的，则卷积核所需要的参数个数为：7*7=49个 卷积核为3个3*3的，则卷积核所需要的参数个数为：（3*3*3） =27

一张250*250的图片和一张500*500的图片，卷积层的权重参数数谁多？

答案是一样多

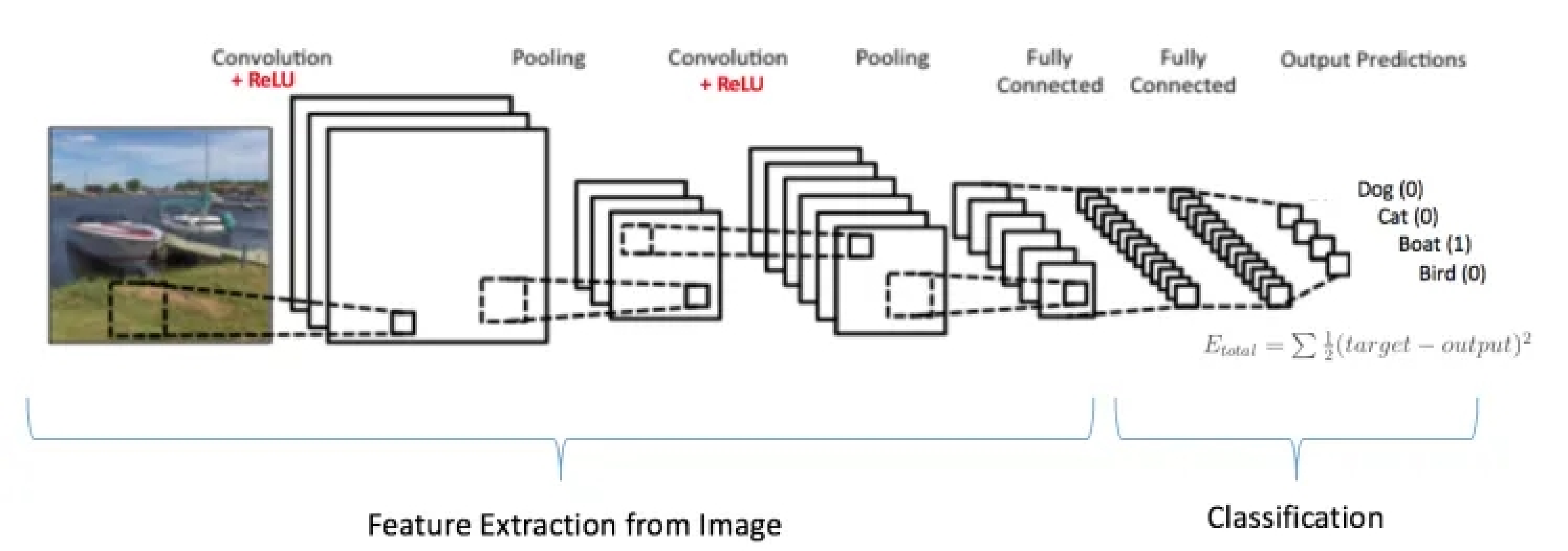

以下是几个比较有名的卷积神经网络结构

LeNet：第一个成功的卷积神经网络应用

AlexNet：类似LeNet，但更深更大。使用了层叠的卷积层来抓取特征（通常是一个卷积层马上一个max pooling层）

ZF Net：增加了中间卷积层的尺寸，让第一层的stride和filter size更小。

GoogLeNet：减少parameters数量，最后一层用max pooling层代替了全连接层，更重要的是Inception-v4模块的使用。

VGGNet：只使用3x3 卷积层和2x2 pooling层从头到尾堆叠。

ResNet：引入了跨层连接和batch normalization。

DenseNet：将跨层连接从头进行到尾。
