少儿舞蹈小程序详细设计文档

news 2025/8/27 5:32:25

1. 引言
- 1.1 文档目的
- 1.2 范围
2. 系统架构设计
- 2.1 技术选型
- 2.2 系统架构图
3. 数据库设计
- 3.1 核心实体关系 (E-R) 图
- 3.2 完整数据表结构
- - 3.2.1 用户与权限模块 (User & Permissions)
  - 3.2.2 机构与内容模块 (Institution & Content)
  - 3.2.3 课程与商城模块 (Courses & Products)
  - 3.2.4 教学与互动模块 (Teaching & Interaction)
  - 3.2.5 订单与资产模块 (Orders & Assets)
4. 模块化功能详细设计
- 通用设计
- 4.1 首页模块 (FE-001 \~ FE-005)
- 4.2 商城模块 (FE-006 \~ FE-007)
- 4.3 服务模块 (FE-008 \~ FE-010)
- 4.4 我的模块 (FE-011 \~ FE-013)
5. 非功能需求设计
6. 后台管理系统设计

1. 引言

1.1 文档目的

本技术设计文档（TDD）基于《少儿舞蹈小程序项目需求文档 V1.0》，旨在提供一个全面的技术实现蓝图。本文档详细阐述了系统架构、完整的数据库结构、核心功能模块的接口设计和前后端交互逻辑，作为开发、测试和后续维护工作的核心技术依据。

1.2 范围

本文档覆盖了小程序前端（用户端）和后台管理系统（管理端）的所有功能模块，以及相关的非功能性需求实现方案。

2. 系统架构设计

2.1 技术选型

小程序端 (Frontend):
- 框架: 使用腾讯云开发作为前端页面搭建平台
后台服务端 (Backend):
- 语言/框架: Node.js 。
- 数据库: MySQL 8.0 ，作为主业务数据库。
- 对象存储: 腾讯云COS，用于存储图片、视频等静态资源。
后台管理系统 (Admin Panel):
- 框架: 使用腾讯云开发作为后端系统搭建平台。

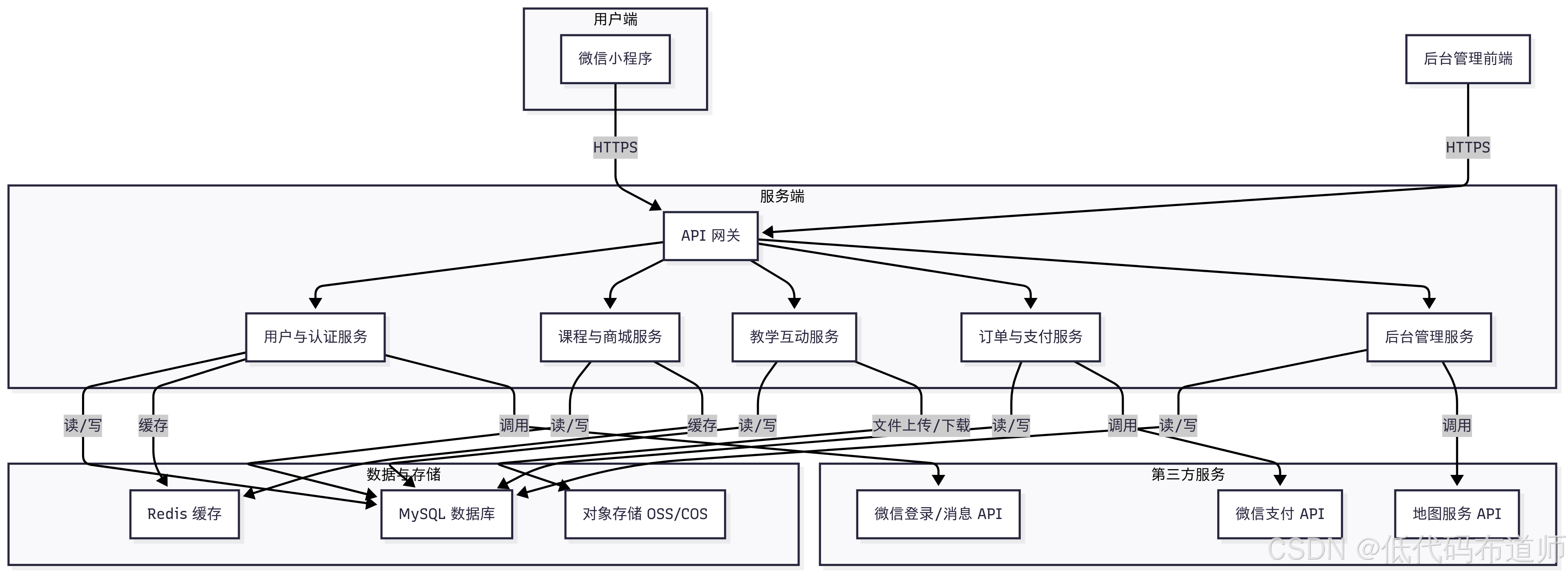

2.2 系统架构图

在这里插入图片描述

架构说明:
采用模块化的后端架构，将业务逻辑拆分为独立的服务模块（如用户、课程、订单等），便于独立开发、部署和扩展。API网关统一处理请求路由、认证和限流。

3. 数据库设计

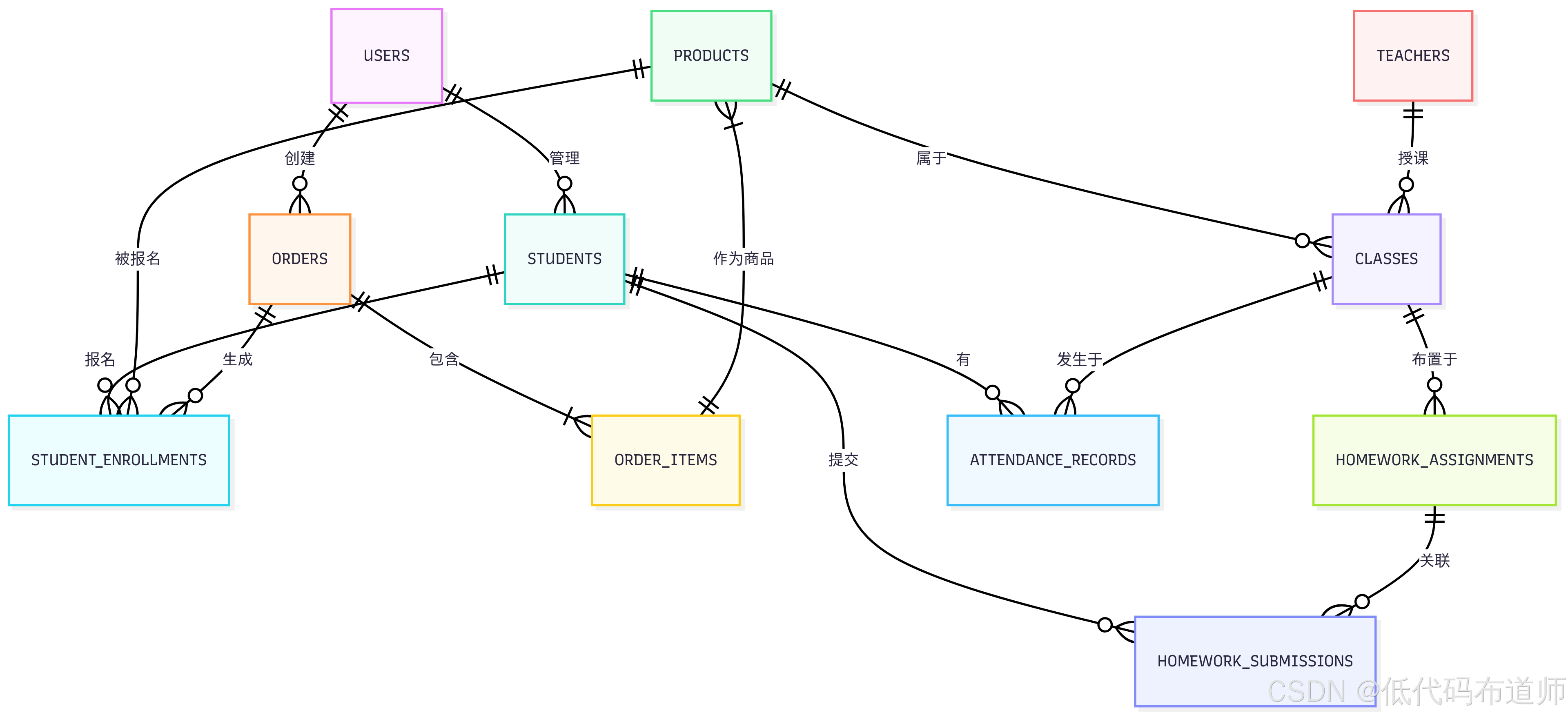

3.1 核心实体关系 (E-R) 图

在这里插入图片描述

3.2 完整数据表结构

3.2.1 用户与权限模块 (User & Permissions)

用户表 (users)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`wechat_openid`	`VARCHAR(128)`	UK	微信用户唯一标识 (小程序)
`wechat_unionid`	`VARCHAR(128)`	IDX	微信开放平台唯一标识 (可选)
`nickname`	`VARCHAR(255)`		用户昵称
`avatar_url`	`VARCHAR(512)`		用户头像URL
`phone_number`	`VARCHAR(20)`	IDX	用户手机号
`created_at`	`DATETIME`		创建时间
`updated_at`	`DATETIME`		更新时间

学员表 (students)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`user_id`	`BIGINT`	FK	关联的家长用户ID (`users.id`)
`name`	`VARCHAR(100)`		学员姓名
`gender`	`TINYINT`		性别 (0: 未知, 1: 男, 2: 女)
`birthday`	`DATE`		出生日期
`status`	`TINYINT`		状态 (1: 正常, 0: 禁用)
`created_at`	`DATETIME`		创建时间
`updated_at`	`DATETIME`		更新时间

后台管理员表 (admin_users)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`username`	`VARCHAR(100)`	UK	登录用户名
`password_hash`	`VARCHAR(255)`		加密后的密码
`name`	`VARCHAR(100)`		真实姓名或昵称
`role_id`	`BIGINT`	FK	角色ID (`roles.id`)
`status`	`TINYINT`		状态 (1: 启用, 0: 禁用)
`last_login_at`	`DATETIME`		最后登录时间
`created_at`	`DATETIME`		创建时间
`updated_at`	`DATETIME`		更新时间

角色表 (roles)

字段名数据类型主键/索引描述
id BIGINT PK 唯一标识符
name VARCHAR(100) UK 角色名称
description VARCHAR(255) 角色描述
created_at DATETIME 创建时间
updated_at DATETIME 更新时间

3.2.2 机构与内容模块 (Institution & Content)

轮播图表 (banners)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`title`	`VARCHAR(255)`		标题
`image_url`	`VARCHAR(512)`		图片URL
`link_url`	`VARCHAR(512)`		跳转链接 (小程序内页面路径)
`sort_order`	`INT`		排序值，值越小越靠前
`status`	`TINYINT`		状态 (1: 显示, 0: 隐藏)
`created_at`	`DATETIME`		创建时间

文章/介绍表 (articles)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`type`	`VARCHAR(50)`	IDX	类型 (e.g., ‘INTRODUCTION’, ‘HONOR’)
`title`	`VARCHAR(255)`		标题
`content`	`LONGTEXT`		富文本内容
`status`	`TINYINT`		状态 (1: 发布, 0: 草稿)
`created_at`	`DATETIME`		创建时间

校区表 (campuses)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`name`	`VARCHAR(255)`		校区名称
`address`	`VARCHAR(512)`		详细地址
`phone`	`VARCHAR(20)`		联系电话
`latitude`	`DECIMAL(10, 7)`		纬度
`longitude`	`DECIMAL(10, 7)`		经度
`cover_image_url`	`VARCHAR(512)`		封面图
`created_at`	`DATETIME`		创建时间

教师表 (teachers)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`admin_id`	`BIGINT`	UK, FK	关联后台用户ID (可选)
`name`	`VARCHAR(100)`		教师姓名
`avatar_url`	`VARCHAR(512)`		教师头像
`bio`	`TEXT`		教师简介
`status`	`TINYINT`		状态 (1: 在职, 0: 离职)
`created_at`	`DATETIME`		创建时间

3.2.3 课程与商城模块 (Courses & Products)

商品表 (products)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`type`	`VARCHAR(20)`	IDX	类型 (‘COURSE’, ‘GOODS’, ‘PACKAGE’)
`name`	`VARCHAR(255)`		商品/课程名称
`description`	`TEXT`		详细描述
`cover_image_url`	`VARCHAR(512)`		封面图
`price`	`DECIMAL(10, 2)`		售价
`original_price`	`DECIMAL(10, 2)`		原价/划线价
`status`	`TINYINT`		状态 (1: 上架, 0: 下架)
`stock_quantity`	`INT`		库存数量 (-1表示无限)
`created_at`	`DATETIME`		创建时间

班级/课时表 (classes)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`product_id`	`BIGINT`	FK	关联的课程ID (`products.id`)
`teacher_id`	`BIGINT`	FK	授课教师ID (`teachers.id`)
`campus_id`	`BIGINT`	FK	上课校区ID (`campuses.id`)
`name`	`VARCHAR(255)`		班级名称 (如：周六上午启蒙班)
`start_time`	`DATETIME`	IDX	上课开始时间
`end_time`	`DATETIME`		上课结束时间
`capacity`	`INT`		班级容量
`enrolled_count`	`INT`		已报名人数 (冗余字段，需同步)
`created_at`	`DATETIME`		创建时间

学员报名表 (student_enrollments)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`student_id`	`BIGINT`	FK, IDX	学员ID (`students.id`)
`product_id`	`BIGINT`	FK	报名的课程/套餐ID (`products.id`)
`order_id`	`BIGINT`	FK	关联的订单ID (`orders.id`)
`contract_id`	`BIGINT`	FK	关联的合同ID (`contracts.id`) (可选)
`status`	`TINYINT`		状态 (1: 在读, 2: 已结课, 0: 已退费)
`start_date`	`DATE`		课程开始日期
`end_date`	`DATE`		课程结束日期
`created_at`	`DATETIME`		创建时间

3.2.4 教学与互动模块 (Teaching & Interaction)

作业发布表 (homework_assignments)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`class_id`	`BIGINT`	FK	关联的班级ID (`classes.id`)
`teacher_id`	`BIGINT`	FK	发布教师ID (`teachers.id`)
`title`	`VARCHAR(255)`		作业标题
`content`	`TEXT`		作业内容
`due_date`	`DATETIME`		截止日期
`created_at`	`DATETIME`		发布时间

作业提交表 (homework_submissions)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`assignment_id`	`BIGINT`	FK	作业ID (`homework_assignments.id`)
`student_id`	`BIGINT`	FK	提交学员ID (`students.id`)
`content`	`TEXT`		文本内容
`attachments`	`JSON`		附件列表 (图片/视频URL)
`status`	`TINYINT`		状态 (1: 已提交, 2: 已批改)
`grade`	`VARCHAR(50)`		评分 (如: A+, 优秀)
`teacher_comment`	`TEXT`		教师评语
`submitted_at`	`DATETIME`		提交时间

考勤记录表 (attendance_records)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`class_id`	`BIGINT`	FK	班级/课时ID (`classes.id`)
`student_id`	`BIGINT`	FK, IDX	学员ID (`students.id`)
`check_in_time`	`DATETIME`		签到时间
`status`	`TINYINT`		状态 (1:出勤, 2:迟到, 3:请假, 4:缺勤)
`notes`	`VARCHAR(512)`		备注

学员请假表 (leave_requests)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`student_id`	`BIGINT`	FK	学员ID (`students.id`)
`class_id`	`BIGINT`	FK	申请的课程ID (`classes.id`)
`reason`	`TEXT`		请假事由
`status`	`TINYINT`		状态 (0:待审批, 1:已批准, 2:已驳回)
`approved_by`	`BIGINT`	FK	审批人ID (`admin_users.id`)
`created_at`	`DATETIME`		申请时间

学员作品集 (student_portfolio)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`student_id`	`BIGINT`	FK	学员ID (`students.id`)
`title`	`VARCHAR(255)`		作品标题
`media_url`	`VARCHAR(512)`		媒体文件URL
`media_type`	`VARCHAR(20)`		类型 (‘IMAGE’, ‘VIDEO’)
`created_at`	`DATETIME`		上传时间

预约试听表 (trial_requests)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`student_name`	`VARCHAR(100)`		学员姓名
`contact_phone`	`VARCHAR(20)`	IDX	联系电话
`student_age`	`INT`		学员年龄
`status`	`TINYINT`		状态 (0:待处理, 1:已联系, 2:已完成)
`notes`	`TEXT`		管理员备注
`created_at`	`DATETIME`		预约时间

3.2.5 订单与资产模块 (Orders & Assets)

订单表 (orders)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`order_sn`	`VARCHAR(64)`	UK	业务订单号
`user_id`	`BIGINT`	FK	下单用户ID (`users.id`)
`total_amount`	`DECIMAL(10, 2)`		订单总金额
`coupon_amount`	`DECIMAL(10, 2)`		优惠券抵扣金额
`pay_amount`	`DECIMAL(10, 2)`		实际支付金额
`status`	`TINYINT`	IDX	状态 (0:待支付, 1:已支付, 2:已取消)
`payment_time`	`DATETIME`		支付时间
`transaction_id`	`VARCHAR(128)`		微信支付交易号
`created_at`	`DATETIME`		创建时间

订单明细表 (order_items)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`order_id`	`BIGINT`	FK	订单ID (`orders.id`)
`product_id`	`BIGINT`	FK	商品ID (`products.id`)
`product_name`	`VARCHAR(255)`		商品名称 (快照)
`price`	`DECIMAL(10, 2)`		单价 (快照)
`quantity`	`INT`		数量

优惠券模板表 (coupon_templates)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`name`	`VARCHAR(255)`		优惠券名称
`type`	`TINYINT`		类型 (1:满减, 2:折扣)
`value`	`DECIMAL(10, 2)`		面值或折扣率
`min_spend`	`DECIMAL(10, 2)`		最低消费门槛
`valid_from`	`DATE`		有效期开始
`valid_to`	`DATE`		有效期结束
`total_quantity`	`INT`		总发行量
`issued_quantity`	`INT`		已领取数量

用户优惠券表 (user_coupons)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`user_id`	`BIGINT`	FK	用户ID (`users.id`)
`template_id`	`BIGINT`	FK	优惠券模板ID (`coupon_templates.id`)
`status`	`TINYINT`		状态 (0:未使用, 1:已使用, 2:已过期)
`used_at`	`DATETIME`		使用时间
`order_id`	`BIGINT`	FK	使用的订单ID (`orders.id`)
`created_at`	`DATETIME`		领取时间

合同表 (contracts)

字段名	数据类型	主键/索引	描述
`id`	`BIGINT`	PK	唯一标识符
`contract_sn`	`VARCHAR(64)`	UK	合同编号
`user_id`	`BIGINT`	FK	签署用户ID (`users.id`)
`student_id`	`BIGINT`	FK	关学员ID (`students.id`)
`title`	`VARCHAR(255)`		合同标题
`content`	`LONGTEXT`		合同内容 (HTML或Markdown)
`signed_at`	`DATETIME`		签署时间
`created_at`	`DATETIME`		创建时间

4. 模块化功能详细设计

通用设计

用户认证:
- 登录流程: 采用低代码平台自带的登录认证方式。

4.1 首页模块 (FE-001 ~ FE-005)

接口:
- GET /api/v1/home/banners: 获取轮播图列表。
- GET /api/v1/home/summary: 聚合获取首页所需内容（机构介绍、师资、作品、校区等）。
- POST /api/v1/trial/apply: 提交预约试听表单。
后端逻辑: 主要为数据查询，查询 banners, articles, teachers, campuses 等表。预约试听则是在 trial_requests 表中插入新记录。

4.2 商城模块 (FE-006 ~ FE-007)

接口:
- GET /api/v1/products: 根据类型、关键词分页获取商品列表。
- POST /api/v1/cart/add: 添加商品到购物车（逻辑在Redis或数据库中实现）。
- POST /api/v1/orders: 创建订单，写入orders和order_items表，并调用微信支付API生成预支付订单。
- POST /api/v1/payment/notify: 接收微信支付回调，更新orders表状态。
后端逻辑: 涉及 products 表的查询，以及 orders, order_items 表的事务性写入。

4.3 服务模块 (FE-008 ~ FE-010)

接口:
- GET /api/v1/students/{student_id}/schedule?month=YYYY-MM: 获取学员月度课表。
- GET /api/v1/students/{student_id}/enrollments?status=1: 获取学员报读课程。
- POST /api/v1/homework/submit: 提交作业。
- POST /api/v1/leave/apply: 提交请假申请。
后端逻辑: 课表查询需要联结 student_enrollments 和 classes 表。提交作业涉及文件上传至OSS，并在 homework_submissions 表记录信息。

4.4 我的模块 (FE-011 ~ FE-013)

接口:
- GET /api/v1/user/profile: 获取当前用户信息及其管理的学员列表。
- GET /api/v1/user/coupons: 获取我的优惠券。
- GET /api/v1/user/contracts: 获取我的合同。
后端逻辑: 主要根据用户ID查询 users, students, user_coupons, contracts 等关联表。

5. 非功能需求设计

5.1 性能要求
- 页面加载: 小程序分包加载，图片CDN，骨架屏。数据库查询建立合理索引。
- 并发支持: 采用套餐的默认并发支持
5.2 可用性
- UI/UX: 遵循微信官方设计指南，交互流程扁平化。
- 兼容性: 使用微信开发者工具的多设备模拟器测试，发布前在主流iOS和Android真机上进行测试。
5.3 安全性
- 数据传输: 全站强制使用HTTPS。
- 用户认证: 采用平台自带的登录验证机制，设置合理的过期时间。
- 数据安全: 后端对所有用户输入进行严格校验，防止SQL注入。敏感信息加密存储。
5.4 可扩展性
- 架构: 后端模块化设计，新功能可作为新服务独立开发。
- 接口设计: 遵循RESTful风格，接口进行版本管理（如 /api/v1/）。

6. 后台管理系统设计

后台管理系统通过调用为管理员设计的API来操作数据，并基于角色进行权限控制。

6.1 内容管理: 提供对 banners, articles, campuses, teachers 等表的CRUD操作界面。
6.2 课程与学员管理:
- 课程: 管理 products 表，并为课程类型的商品提供排课功能，操作 classes 表。
- 学员: 管理 students 表，并能为其创建 student_enrollments 记录（后台报名）。
- 作业: 教师角色可创建 homework_assignments，并查看和批改 homework_submissions。
6.3 订单与数据统计: 查看 orders 列表。提供数据看板，通过聚合查询分析用户、销售、出勤等关键数据。
