1. 快捷键
1.1 常用快捷键
- 左键单击：选中或确定操作。如果点击处包含多个层次，则左键多次单击是在不同选中层次间切换。
- 按住左键：选中区域内所有组件。
- 右键单击：扩展操作。
- 按住右键：将原理图自适应到所选中的区域。
- 滑动鼠标滚轮：放大和缩小原理图界面。
- Ctrl + 滑动鼠标滚轮：水平滚动原理图界面。
- Shift + 滑动鼠标滚轮：垂直滚动原理图界面。
- 按住 shift 可多选。
- 按住 Ctrl 可取消多选。
- e：打开显示选项。可修改网格点大小，开启 display dimming（暗化），显示网格点（Grid Controls）等。
- Ctrl+F or Shift+F：切换是否显示组件版图细节。
- f：自动将原理图放大到适合屏幕窗口的大小。
- shift+z：放大界面； ctrl+z：缩小界面； tab ：以点击位置为画面中心。
- i：添加组件。
- q：编辑选中组件的属性。
- shift + q（Q）：查看当前窗口的属性。
- ESC：取消操作。
- u：撤销上一步操作。
- Shift + u：恢复下一步操作。
- delete：删除。
- Ctrl + D：取消选择，用鼠标点击空白区域也可实现。
- F2：保存。
- F3：打开基础操作的扩展选项。
- F4：全部/部分选择模式切换。在图形比较复杂时，可以仅框选图形一部分就同时选中多个图形。
- r：添加矩形，一般用于绘制有源区等层。
- p：添加路径，一般用于金属走线（layout XL 下可以直接延展对应边界）。
- Shift+P：添加多边形。
- n：切换操作编辑方式，默认 90°，在菜单栏中可以观察，90°/45°/任意角度三种模式间切换。
- m：移动组件。
- Shift + M：组合所选中的多个图形（对 metal 来说，先要保证两者在物理逻辑上是相连接）。
- c：复制元素。
- Shift + c：裁剪图形。
- Ctrl + s：Split。我翻译成“添加拐点”。就是配合Stretch命令可以是原来直的Path打弯。
- k：添加标尺。
- Shift + k：去除所有标尺。
- s：拉伸。
- a：快速对齐。
- [color=var(–md-box-samantha-deep-text-color) !important]层次化操作：
- x：在当前界面编辑所选定的 layout 子模块（左键双击也可以实现该功能）。
- Shift + x：以新的界面编辑所选定的 layout 子模块。
- g：开启吸附
1.1.1 补充
- Shift+左键加选图形，Ctrl+左键减选图形。(Cadence菜单中大写表示+按shift，Ctrl写成^)
- F1 显示帮助窗口。
- F2 保存。
- F3 这个快捷键很有用，是控制在选取相应工具后是否显示相应属性对话框的。比如在选取Path工具后，想控制Path的走向，可以按F3调出对话框进行设置。
- F4 英文是Toggle Partial Select，就是用来控制是否可以部分选择一个图形。
- F5 打开。
- F6，F7帮助上有，但我试过，没反应-_-!!!
- F8 Guided Path Create 切换至L90XYFirst。
- F9 是Filter Size 我不知道怎么用。
- Ctrl+A 全选。这个和windows下是一样的。
- Shift+B Return。这个牵扯到“Hierarchy”。我翻译成“等级”。这个命令就是等级升一级，升到上一级视图。
- B键 去某一级(Go to Level)。
- Ctrl+C 中断某个命令，不常用。一般多按几次Esc键取消某个命令。
- Shift+C 裁切(Chop)。首先调用命令，选中要裁切的图形，后画矩形裁切。
- C键 复制。复制某个图形。
- Ctrl +D 取消选择。这个也可用鼠标点击空白区域实现。这个快捷键和Photoshop中的取消选区的快捷键是一样的。还有Shift+D，和D也是取消选择，我觉得很不实用。
- Shift+E和E是控制用户预设的一些选项。
- Ctrl+F显示上层等级Hierarchy。
- Shift+F显示所有等级。
- F键 满工作区显示。就是显示你所画的所有图形。
- Ctrl+G(Zoom To Grid)。
- G 这个快捷键是开关引力(Gravity)的。Gravity我觉得和AutoCAD里的吸附Snap差不多，就是会吸附到某些节点上去。有时候这个Gravity是很讨厌的，总是乱吸附，这时可以点击G键关闭Gravity，操作完成后再打开。
- I键 插入模块(Instance)。
- Shift+K 清除所有标尺。要清除的话总是要清除所有标尺，这个让人很不爽。
- K键 标尺工具。Ruler
- L键 标签工具。Label。标签要加在特定的text层上，这个有些人总忘记。
- Shift+M 合并工具。Merge
- M键 移动工具。Move。点选Move工具后，选中要移动的图形，然后在屏幕上任意一处单击一下，这个就是确定移动的参考点，然后就可以自由移动了。这个也可以通过鼠标先选中一个图形，移动鼠标当鼠标箭头变成十字方向的时候就可以拖动来实现。
- Ctrl+N，Shift+N和N是控制走向的。
- Ctrl+N 先横后竖。L90XFirst
- Shift+N 直角正交。Orthogonal
- N键 斜45对角+正交。Diagonal
- Shift+O 旋转工具。Rotate
- O键 插入接触孔。Create Contact
- Ctrl+P 插入引脚。Pin
- Shift+P 多边形工具。Polygon
- P键 插入Path，我翻译成“路径”。有人翻译成“管道”。这些最后都要Convert to Polygon的。
- Shift+Q 打开设计属性对话框。选中一个图形先。
- Q键 图形对象属性。这个实用。经常用来更改图形属性。也是选中一个图形先。
- Ctrl+R 是Redraw重画。
- Shift+R 是Reshape重定形。就是在原来的图形上再补上一块图形。
- R键 矩形工具。Rectangle应该是用的最多的工具了吧。
- Ctrl+S 是Split。我翻译成“添加拐点”。就是配合Stretch命令可以是原来直的Path打弯。
- Shift+S 是Search查找。
- S键 拉伸工具。Stretch。要求是框选要拉伸图形，再拉伸。我觉得这个拉伸工具是Virtuso版图设计区别于其他绘图软件的精华所在，能在保持图形原有性质的前提下，自由拉伸。这个符合Layout布局的要求。
- Ctrl+T (Zoom to Set)。
- Shift+T (Tree)，我觉得其实应该叫Hierarchy Tree。
- T键 是Layer Tap，层切换。这个菜单命令中没有。这个快捷键其实挺方便。按过T后点击一个图形，就自动切换到刚刚点击图形的的层上去了。有了这个快捷键就不必频繁点击LSW窗口了。
- Shift+U 重复Redo。撤销命令后，再反悔。
- U键 撤销Undo。
- Ctrl+V (Type in CIW)
- V键 关联Attatch。这个命令要解释一下。将一个子图形(child)关联到一个父图形(parent)后。关联后，若移动parent，child也将跟着移动；移动child，parent不会移动。可以将Label关联到Pad上。
- Ctrl+W 关闭窗口。关闭窗口的另一种方法。_
- Shift+W 下一个视图。Next View
- W键 前一视图。Previous View
- Ctrl+X 适合编辑。Fit Edit。感觉和F差不多。
- Shift+X 下降一等级。Descend
- X键 (Edit in Place) 。这个比较搞，很难翻译。在Hierarchy菜单下。
- Ctrl+Y 叫Cycle Select 试了下没成功。
- Shift+Y 粘贴Paste。配合Yank使用。
- Y键 区域复制Yank。和Copy是有区别的，Copy只能复制完整图形对象。
- Ctrl+Z 视图放大两倍Zoom In by 2
- Shift+Z 视图缩小两倍 Zoom Out by 2
- Z键 视图放大。
- ESC键 Cancel。
- Tab键 平移视图Pan。按Tab，用鼠标点击视图区中某点，视图就会移至以该点为中心。
- Delete键 删除。
- BackSpace键 撤销上一点。这个很有用。就不用因为Path一点画错而删除重画。可以撤销上一点。
- Enter键 确定一个图形的最后一点。也可双击鼠标左键结束。
- Ctrl+方向键 移动Cell。
- Shift+方向键 移动鼠标。每次半个格点的距离。
- 方向键 移动视图。
1.2. 自定义快捷键
有的操作没有定义相关的快捷键，需要自行设置快捷键，基本的流程是：首先抓取快捷键指令，然后自行设置快捷键

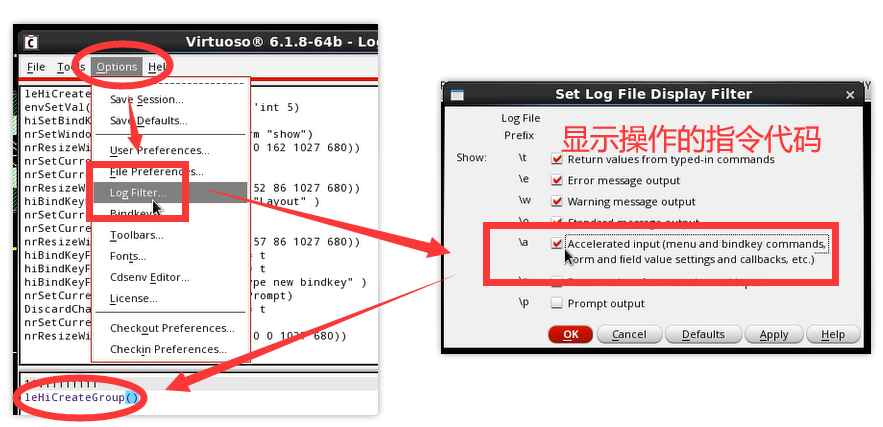

- 抓取操作指令，显示指令名称

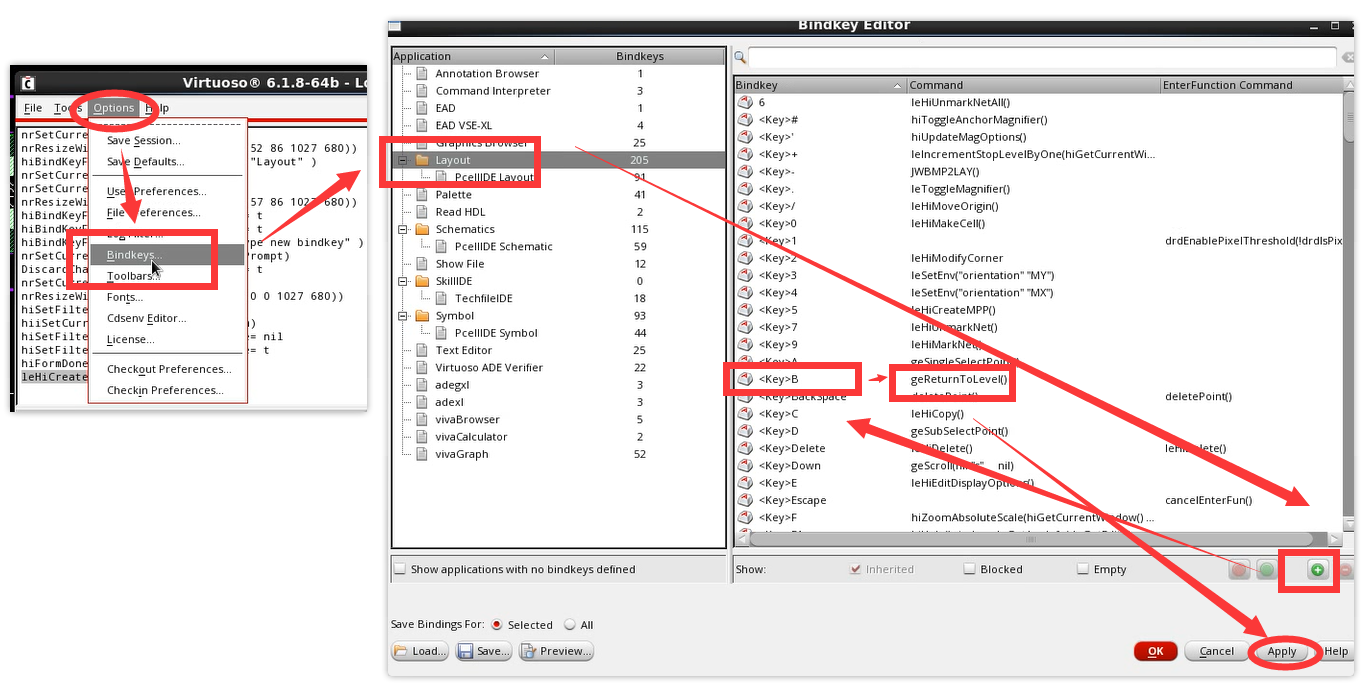

- 自定义指令快捷键
2. 创建新的工程流程
2.1. 新建工程文件
每个工程单独存放在一个工程文件下
mkdir ~/project/test
cd ~/project/test
2.2. 链接工艺库文件
链接目标文件夹下的所有文件
ln -s /project/cv24030/* ./
2.3. 其他文件
可能包括：
display.drf：Cadence Virtuoso 工具中的显示资源配置文件，主要用于定义设计界面（如版图或原理图编辑器）中的 颜色方案和图形显示属性。
cds.lib：工程的核心配置文件，其作用类似于一个“图书馆目录”，用于定义和管理设计过程中需要调用的 工艺库（PDK）、设计库（Design Library）及其路径。
