【芯片后端设计的灵魂：Placement的作用与重要性】

在芯片设计的浩瀚宇宙中，后端物理设计扮演着决定成败的关键角色。其中，​Placement（布局）​​ 作为整个流程的核心环节，被誉为芯片性能、功耗和面积的“奠基者”。今天，我们就来深入探讨Placement的作用、重要性以及它在现代芯片设计中的核心地位。

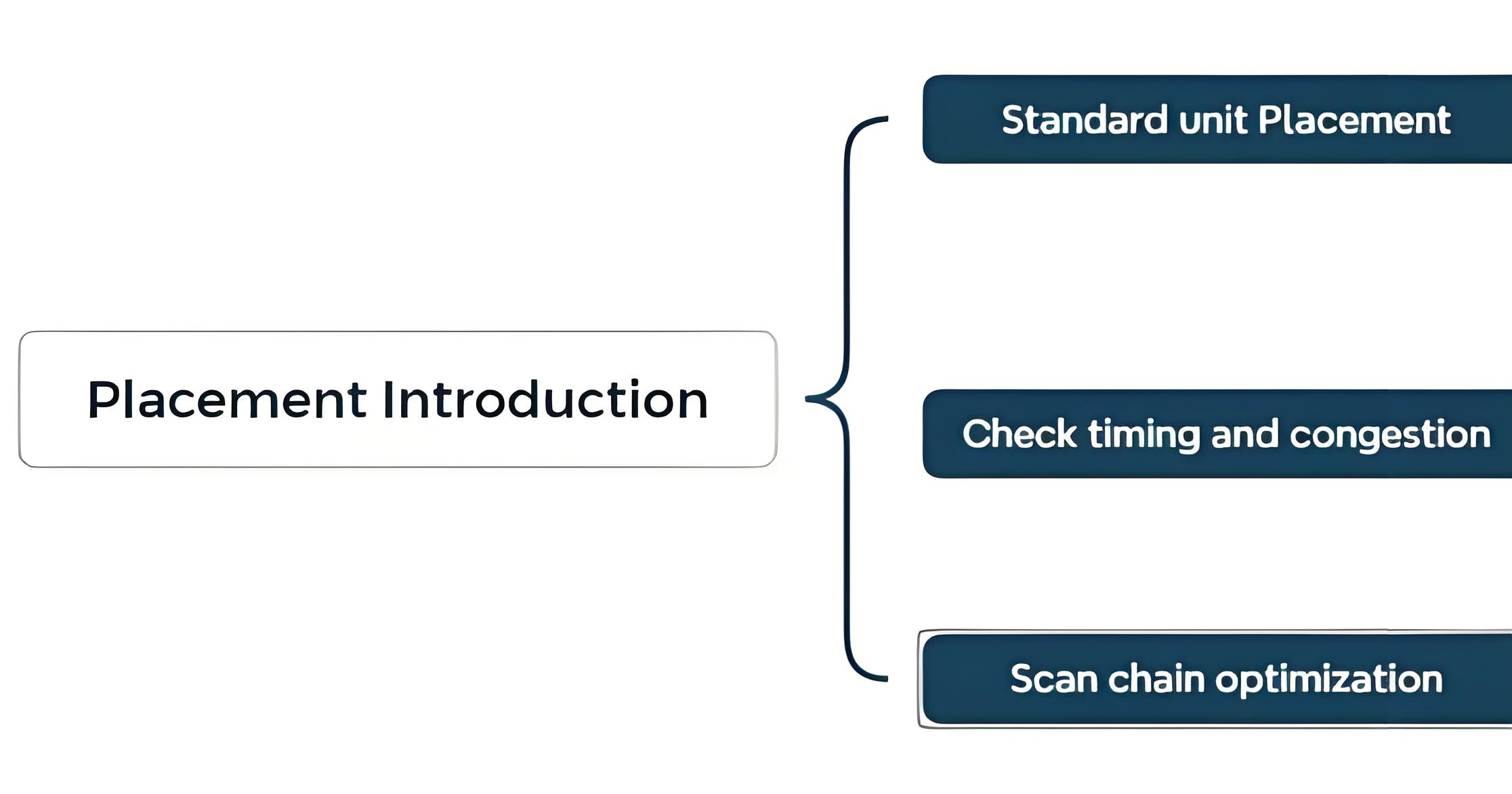

一、Placement是什么？定义与基本概念
Placement是数字后端设计流程中紧随Floorplan（平面规划）后的关键步骤，主要负责将设计中的所有标准单元（Standard Cells）​、宏模块（Macros）和其他功能单元（如Scan Cells、Spare Cells、Decap Cells等）精确摆放到芯片核心区域（Core Area）的指定位置。它不是简单的“摆放”，而是一个高度优化的过程，旨在平衡多个设计目标：性能（Performance）、功耗（Power）和面积（Area），合称PPA。
Placement的核心任务包括：
摆放单元：确保所有逻辑单元在物理空间上合理分布。
满足约束：遵守设计规则，如单元密度（Density）、引脚密度（Pin Density）、时序要求（Timing Constraints）和可布线行（Routability）。

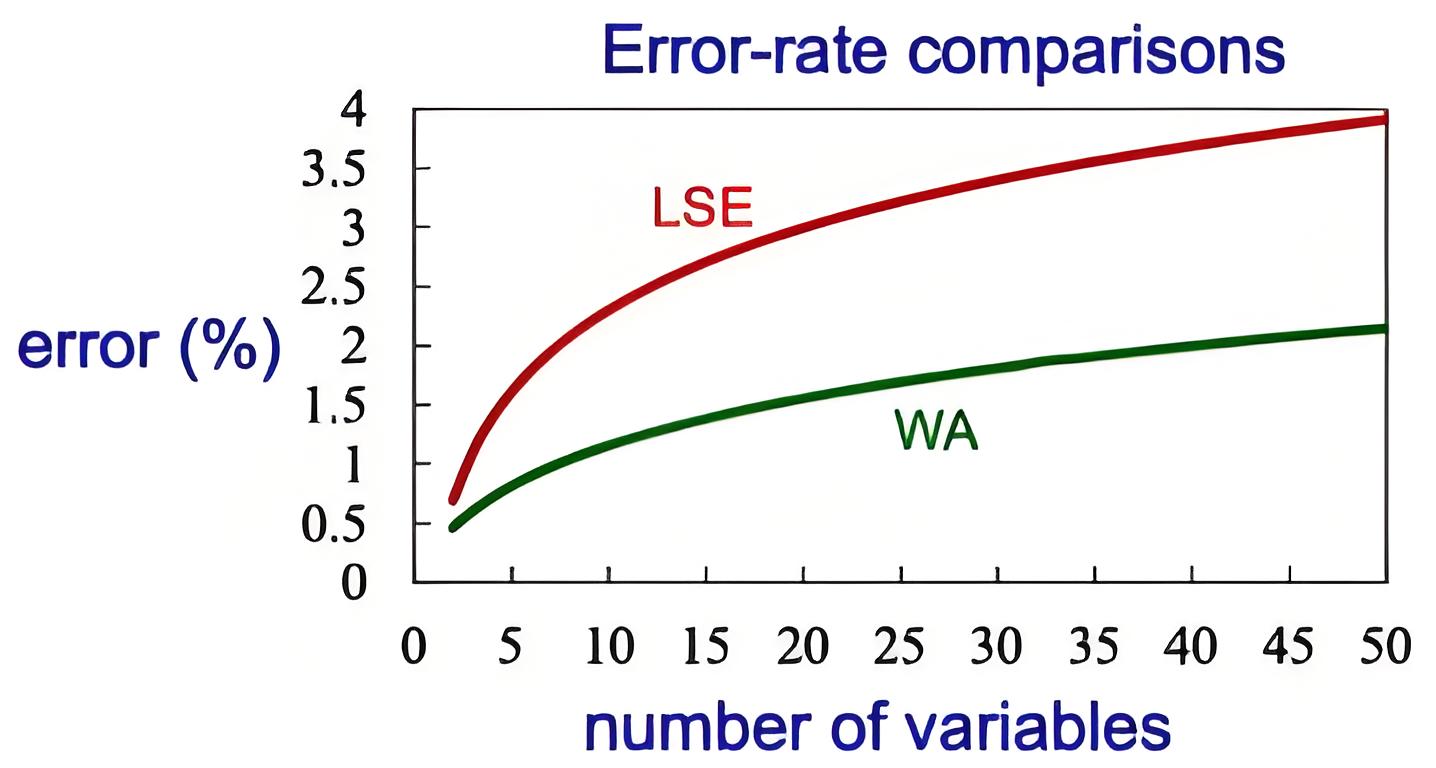

优化目标：最小化布线长度（Wirelength）、减少拥塞（Congestion），并为后续时钟树综合（CTS）和布线（Routing）铺平道路。

二、Placement的核心作用：为什么它是设计成败的关键？
Placement不是孤立的一步，而是影响整个芯片设计流程的“枢纽”。以下是其核心作用的详细分解：
平衡PPA三角：Placement直接决定了芯片的性能、功耗和面积。
１.　性能优化：通过时序驱动（Timing-Driven）布局，缩短关键路径延迟。例如，工具会优先将高扇出网络（如时钟信号）的单元聚类，减少布线延迟。如果布局不当，关键路径过长会导致时序违例（如Setup/Hold Violation），影响芯片频率。
“布局阶段的核心目标是实现PPA平衡，时序收敛（Timing Closure）是首要任务。”
２.　功耗控制：合理布局可降低动态功耗。例如，将高翻转率单元靠近放置，减少信号传输距离，从而降低功耗。在28nm以下工艺中，Power Optimization已成为Placement的标配。
３.　面积压缩：通过紧凑排列单元（Target Density设置），最大化芯片利用率。Placement的目标密度（如0.7）需严格控制，以避免浪费面积或导致拥塞。
４.　确保时序收敛：Placement是时序优化的起点。工具通过虚拟布线（Virtual Route）估算线网RC延迟，并调整单元位置以满足时序要求。
如何修复时序违例：使用optDesign命令分阶段优化，结合关键路径聚类（如createRegion命令）和高扇出网络处理。
如果Placement失败，后续步骤如CTS将无法挽救时序问题，导致设计返工甚至流片失败。
５.　预防拥塞灾难：拥塞（Congestion）是布线阶段的“隐形杀手”，而Placement是其第一道防线。
工具通过全局布线（Global Routing）预测拥塞热点，并调整单元分布。“拥塞发生时，所需布线通道超过可用资源，Placement需避免局部资源过度竞争。”
优化策略包括：

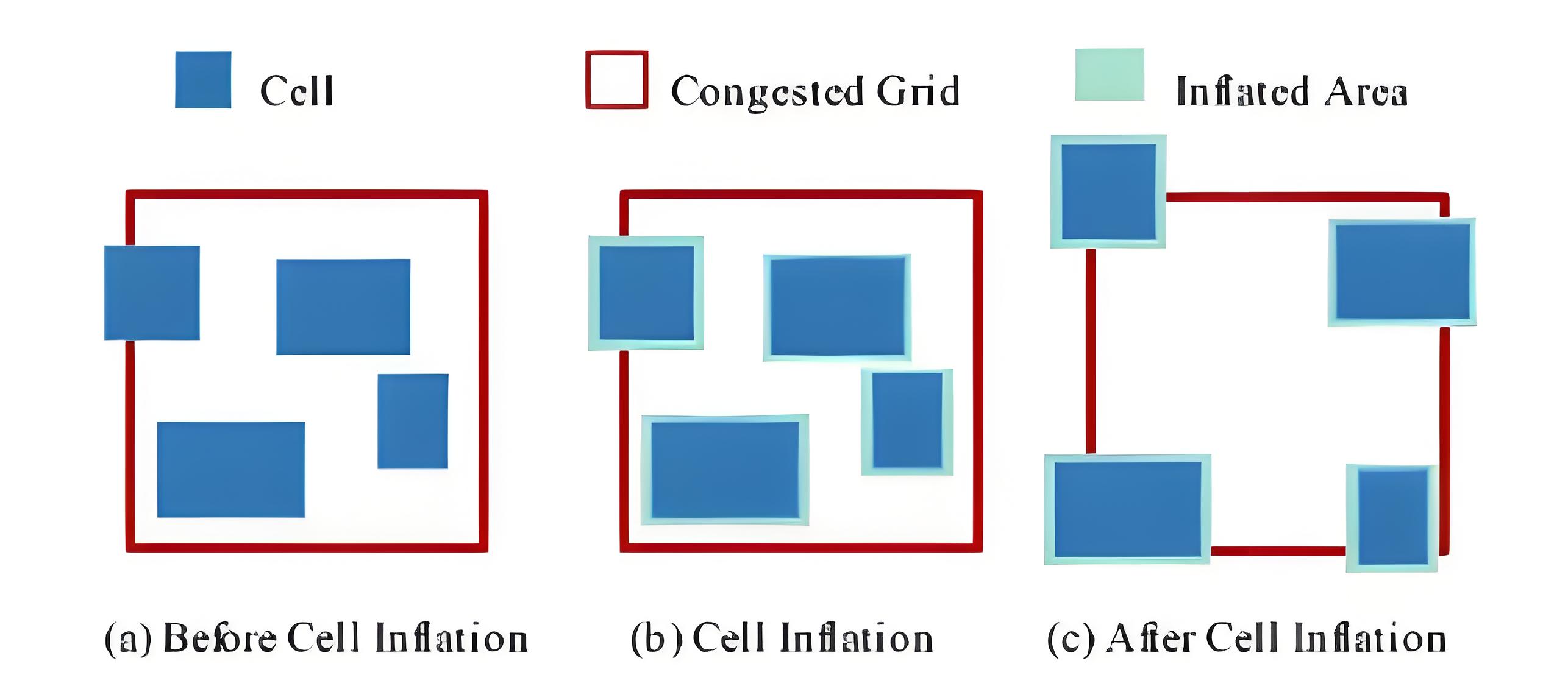

降低高密度区域单元密度（setPlaceMode -place_global_max_density 0.6）、单元膨胀（Cell Inflation）或手动约束区域。“早期控制Cell Density和Pin Density Map，能显著降低后期布线风险。”

６.　支持可制造性（DFM）与测试性：Placement影响芯片的可靠性和测试效率。
DFM：遵守物理设计规则（DRC），适配工艺波动。
DFT优化：通过Scan Reorder重排扫描链单元，缩短测试路径。

三、Placement的重要性：为什么它不容忽视？
Placement的重要性远超其表面任务，它贯穿设计全周期，是芯片成功的基石：
１.　影响后续流程：糟糕的Placement会导致CTS时时钟树过长（增加功耗和OCV效应），或布线阶段拥塞爆发（无法绕线）。“Placement如建筑地基，地基不稳，高楼必倾。”
２.　成本与效率的杠杆：一次优化到位的Placement能减少迭代次数。资深工程师通过少量实验就能达到PPA目标，而新手可能因Placement失误浪费数周。
３.　先进工艺的命脉：在7nm以下节点，线电阻（Resistance）和电容（Capacitance）效应加剧，Placement的精度直接决定信号完整性。“Elmore延迟模型在布局中用于预测互连延迟，Placement需精细控制RC参数。”

四、Placement的实战流程：核心步骤与关键技术
Placement并非一蹴而就，而是分阶段优化。以下是核心流程：
１.　准备阶段（Pre-Placement Checks）：Placement前必须完成检查：
固定宏模块（fix Macros），添加Blockage和Keepout Margin。
设置Dont Touch单元（避免关键逻辑被优化）。
确保时钟网络设为理想网络（set_ideal_network）。
插入Port Buffer或Decap Cell以稳定电源。
２.　布局执行：
Coarse Placement：粗略摆放单元，忽略重叠（。命令如placeDesign -noPrePlaceOpt启动全局布局。
Legalization：合法化单元位置，确保对齐Row且无重叠。
３.　优化迭代：使用optDesign分阶段优化（-preCTS、-postCTS）。示例流程：
setPlaceMode -timingDriven true
placeDesign -noPrePlaceOpt
optDesign -postPlace -drv -incr
关键技术驱动：
时序驱动（Timing-Driven）：基于虚拟布线估算延迟，聚类关键路径单元。
拥塞驱动（Congestion-Driven）：通过概率方法（如RUDY）或构造方法评估拥塞。
多线程加速：多线程（8线程）可将运行时间从12.5小时缩短至3.1小时。

五、如何评估Placement质量？关键指标与经验分享
Placement后需严格验证，避免带病进入下一阶段。评估体系：
时序报告：检查WNS（Worst Negative Slack）、TNS（Total Negative Slack）和违例路径数（NVP）。命令：report_timing -summary。
拥塞分析：reportCongestion -grc_based生成热力图，确保TOF（Total Overflow）和MOF（Max Overflow）可控。
物理指标：单元密度（<80%）、平均位移量（<20μm）和功耗密度。
经验法则：“查看Congestion Map和Pin Density Map，若异常，继续CTS就是浪费资源。”

六、挑战与未来：Placement的演进方向
随着芯片规模膨胀（如千万级单元），Placement面临新挑战：
多电压域设计：Feed-Through技术需处理跨域信号，增加了时序复杂性。
AI驱动的优化：Nesterov方法已引入机器学习加速收敛。
可扩展性：分布式布局算法（如基于划分的递归二分法）成为大设计首选。

结语：Placement——芯片设计的“无声英雄”**
Placement虽不张扬，却是芯片性能的命脉。它平衡了艺术与科学：既要精确的算法（如模拟退火或分析布局），又要工程师的经验直觉。在摩尔定律逼近极限的今天，优秀的Placement工程师，正是那批在纳米世界中雕琢PPA平衡的“魔术师”。记住，一个好的Placement，不仅让芯片跑得更快、更冷、更小，更让整个设计流程行云流水。未来已来，Placement的进化，将续写芯片创新的篇章。
