十分钟速通集群

文章将以华为CE12800设备为例，讲解框式交换机的集群操作。

集群本质上和堆叠一样，通过将多台支持堆叠特性的交换机通过堆叠线缆连接在一起，逻辑上虚拟成一台设备，作为一个整体参与数据转发。

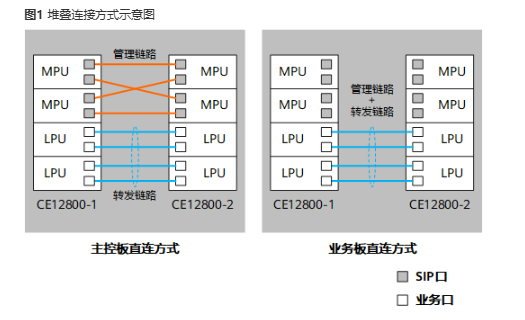

框式交换机堆叠连接方式

框式交换机堆叠连接方式分为管理链路和业务链路两部分

管理链路：堆叠系统的管理和维护

转发链路：堆叠系统跨设备业务数据报文的转发

可以选择管理链路和转发链路分离的方式，堆叠的管理链路通过主控板的端口断开相连。转发链路通过业务板的端口相连。

也可以选择管理链路和转发链路合一。全部通过业务板的端口相连，无需连接SIP端口。

推荐使用方式1，保证高可靠。

SIP口

交换机的SIP口，两台交换机至少需要连接一个SIP口

如果有双主控的情况下建议以下方式连接：

堆叠成员ID

堆叠成员ID决定着堆叠成员交换机的接口编号。当设备未运行堆叠功能时，接口编号采用三维格式“槽位号/子卡号/端口号”；当设备运行堆叠功能时，接口编号会变成四维格式“堆叠成员ID/槽位号/子卡号/端口号”。例如，交换机没有运行堆叠时，某个接口的编号为10GE1/0/1；当该交换机加入堆叠后，如果堆叠成员ID为2，则该接口的编号将变为10GE2/1/0/1。

堆叠文件系统的访问：

文件系统的访问

对文件系统进行访问时，堆叠环境与非堆叠环境的差别在于Flash存储器的命名。

• 非堆叠环境下：

  • flash：指定主用主控板Flash存储器根目录。

  • slave#flash：指定备用主控板Flash存储器根目录。

• 堆叠环境下：

  • flash：指定堆叠系统主用主控板Flash存储器根目录。

  • 堆叠成员ID/槽位号#flash：指定堆叠系统备用主控板或候选备用主控板Flash存储器根目录。例如，1/6#flash是指堆叠成员ID为1的交换机上6号槽位主控板的Flash存储器根目录。

其余和我堆叠篇里面的基本差不多。
