MOS的导通及应用

MOS管的管脚有三个：源极S（source）、栅极G（Gate）和漏极（Drain）

PMOS管: 电流从源极S（输入端）到漏极D（输出端），顺势而为，源极就是源头

NMOS管: 电流要是从漏极（输入端）到源极（输出端），逆流而上

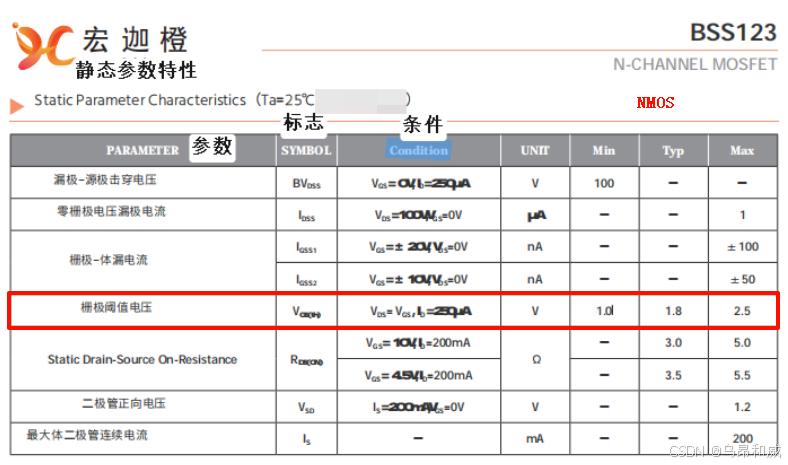

查看栅极阈值电压（Vgs（th）），可以看到NMOS（图2）Vgs电压最大为2.5V，当Vg-Vs电压大于2.5V时，导通；反之，不导通。

观察图1可以看出，当Vg=2.4V，Vs=0V；此时NMOS（BSS123）不导通，反之，导通

                                                                            图1

                                                                               图2
