【51单片机】【protues仿真】基于51单片机储物箱系统

news 2025/8/24 15:23:02

一、主要功能

二、使用步骤

三、硬件资源

四、软件设计

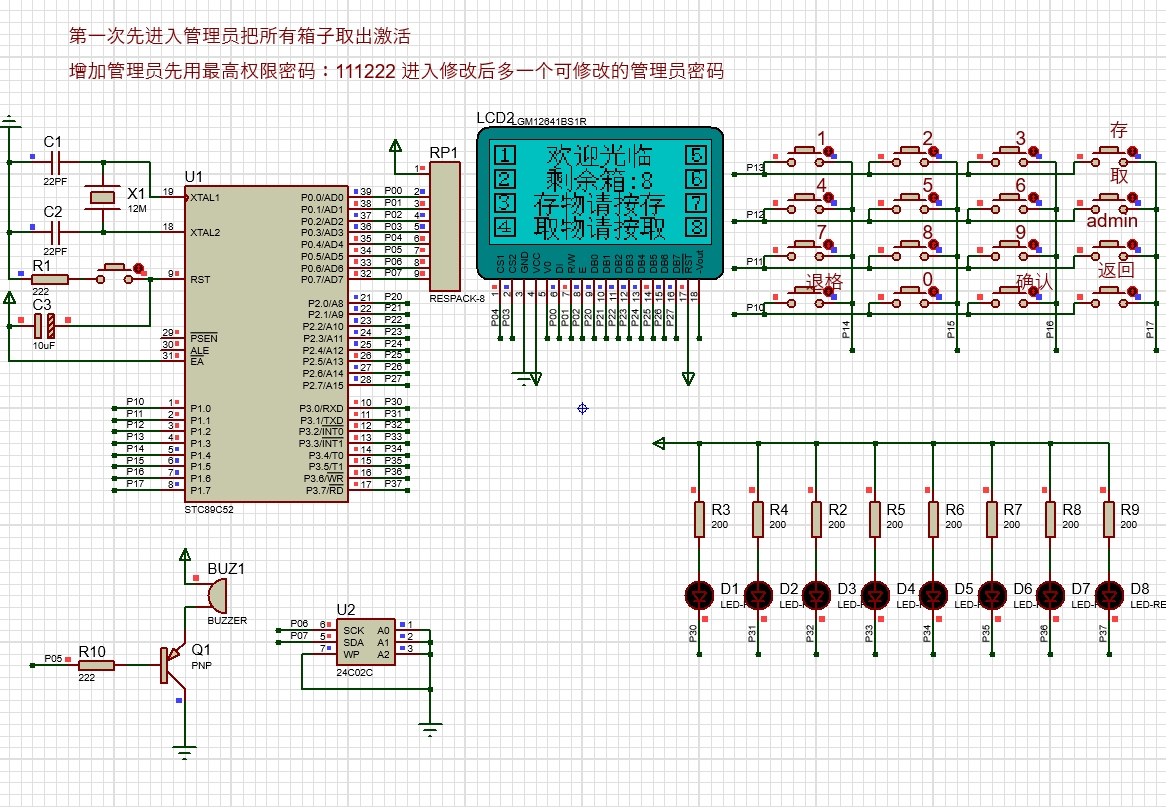

五、实验现象

一、主要功能

1、LCD12864液晶显示存储状态
2、矩阵按键输入进行存取
3、管理员可以进行直接取物和修改管理员密码
4、指示灯和蜂鸣器进行显示
5、掉电存储功能

二、使用步骤

基于51单片机的储物箱系统设计通常包含密码锁控制、状态显示、柜门开关指示灯等核心功能。

三、硬件资源

1、51单片机核心模块
2、按键模块
3、24c02芯片
4、蜂鸣器模块
5、继电器模块
6、LCD12864显示模块

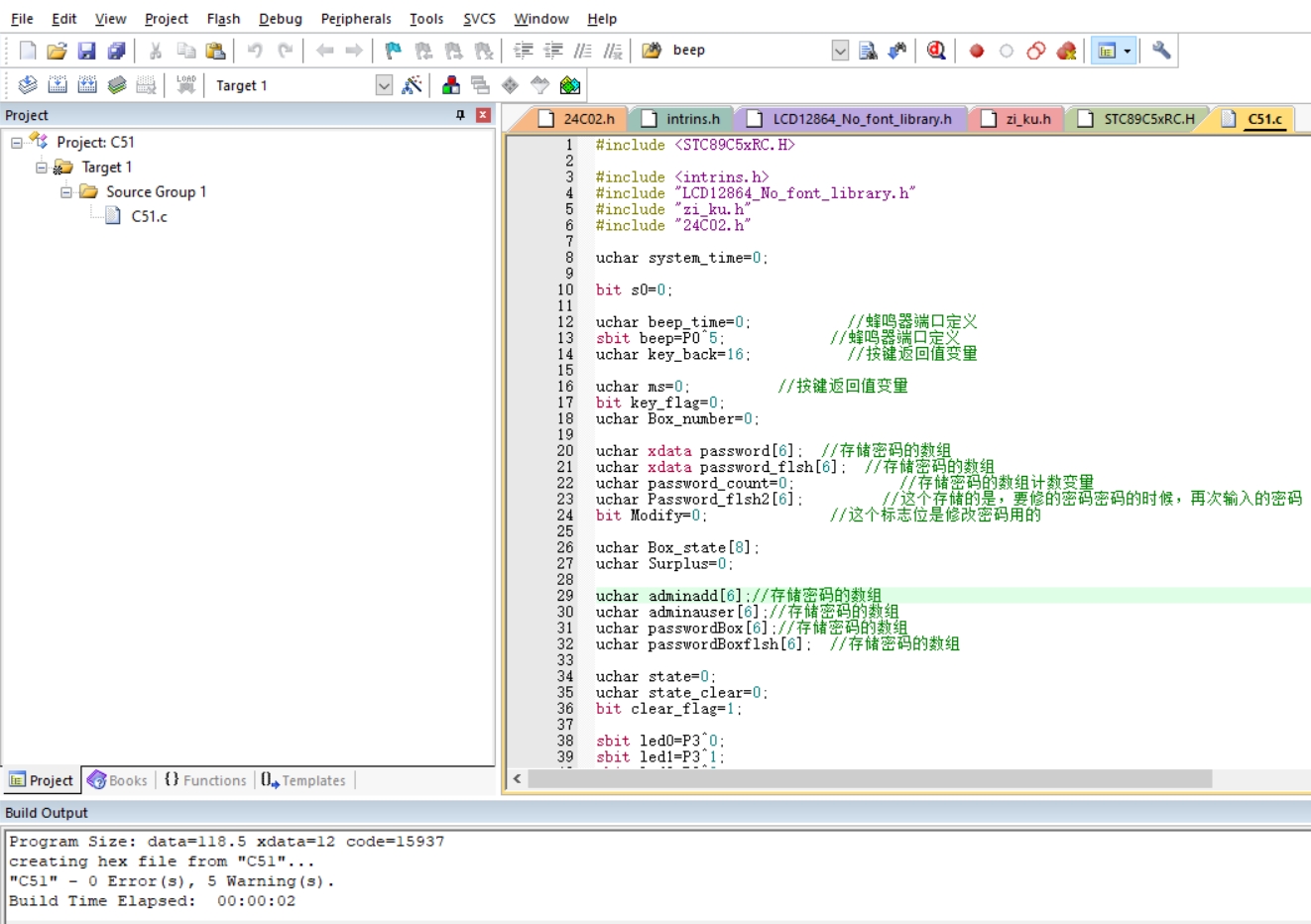

四、软件设计

#include <STC89C5xRC.H>

#include <intrins.h>
#include "LCD12864_No_font_library.h"
#include "zi_ku.h"
#include "24C02.h"

uchar system_time=0;

bit s0=0;

uchar beep_time=0;               //蜂鸣器端口定义
sbit beep=P0^5;                   //蜂鸣器端口定义
uchar key_back=16;               //按键返回值变量

uchar ms=0;               //按键返回值变量
bit key_flag=0;
uchar Box_number=0;

uchar xdata password[6] ={0,0,0,0,0,0}; //存储密码的数组
uchar xdata password_flsh[6]={0,0,0,0,0,0}; //存储密码的数组
uchar password_count=0;           //存储密码的数组计数变量
uchar xdata Password_flsh2[6];           //这个存储的是，要修的密码密码的时候，再次输入的密码
bit Modify=0;                       //这个标志位是修改密码用的

uchar Box_state[8];
uchar Surplus=0;

uchar admin[6];

uchar state=0;
uchar state_clear=0;
bit clear_flag=1;

sbit led0=P3^0;
sbit led1=P3^1;
sbit led2=P3^2;
sbit led3=P3^3;
sbit led4=P3^4;
sbit led5=P3^5;
sbit led6=P3^6;
sbit led7=P3^7;

uchar led0_time=0;
uchar led1_time=0;
uchar led2_time=0;
uchar led3_time=0;
uchar led4_time=0;
uchar led5_time=0;
uchar led6_time=0;
uchar led7_time=0;

void Uart1Data(uchar dat)       //串口数据发送
{
   SBUF=dat;
   while(!TI);
   TI=0;
}
void delay(unsigned int T)
{
while(T--);
}

void memory_Pass(uchar dat1,dat2,dat3,dat4,dat5,dat6,Num)   //保存密码
{
unsigned char tab[6];
tab[0]=dat1;
tab[1]=dat2;
tab[2]=dat3;
tab[3]=dat4;
tab[4]=dat5;
tab[5]=dat6;
Write_dat_24C02(tab,Num*6,6);
}
void read_Pass(Num)   //读取密码
{
Read_dat_24C02(password_flsh,Num*6,6);
}

void memory_Box() //保存箱子状态
{
Write_dat_24C02(Box_state,100,8);
}

void read_memory_Box()                                   //读箱子状态
{
Read_dat_24C02(Box_state,100,8);

}

void memory_admin() //保存箱子状态
{
Write_dat_24C02(admin,120,6);
}

void read_memory_admin()                                   //读箱子状态
{
Read_dat_24C02(admin,120,6);
  }

void main()
{
   Time0_int();
//   Uart_int();
   EA=1;
LCD_initialize();
LCD_clear();
   read_memory_Box();
   read_memory_admin();
while(1)
{

key_back_dispose();
   dispaly();
   key_dispose();
   }
}
void time0() interrupt 1
{
TH0=0x3C;
TL0=0xb0;
ms++;
led_dispose();
if(beep_time!=0)
{
   if(beep_time!=0)
   {
      beep_time--;
       beep=~beep;
   }
   }else beep=1;

if(ms%10==0) s0=~s0;

if(ms>=20)
{
ms=0;

   if(system_time!=0) system_time--;
       else
       {
       if(state==15||state==14)
           {
           system_time=10;   state=8;
           }
           else   state=0;
       }
   }
}

//void uart() interrupt 4
// {
// if(RI)
// {
// RI=0;
// }
// }
