许多企业在同时使用二三维CAD软件时，往往因为2D和3D是不同软件商开发，很容易遇到问题：

① 需要格式转换导致出图效率慢；

② 图纸标注需要人工校正易出错。

同时拥有二维CAD和三维CAD的中望国产工业设计软件，在中望3D2026新版本中，着重解决了2D与3D工程图一体化设计——当设计师对3D模型进行修改后，只需一键即可高效更新对应的DWG/DXF文件，实现了两者之间的图纸数据关联和同步更新，包括：

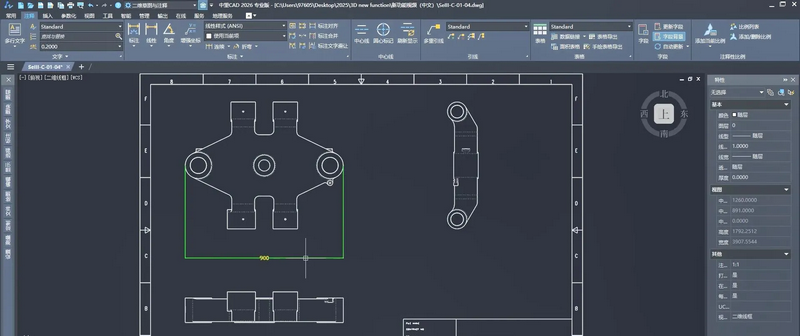

① 中望3D与中望CAD对同一图纸的同步更新。

② 一键将3D模型的更改同步至关联的DWG/DXF。

③ 2D/3D工程图数据关联，提升工具混用的设计效率。

​

中望CAD和中望3D的区别

中望CAD与中望3D都是中望研发的国产工业设计软件，不同的是，中望CAD是用于二维CAD制图，中望3D则是三维工业软件，包含了3D建模、CAE仿真、CAM加工模块。

简单理解，即中望CAD是跟AutoCAD一样的二维平面制图软件，中望3D则是跟Solidworks、Proe/Creo、UG/NX一样的3D建模软件。

快速指引

中望3D企业版选型技巧：www.xwzsoft.com/zw3d.html

400··806··2030

功能说明

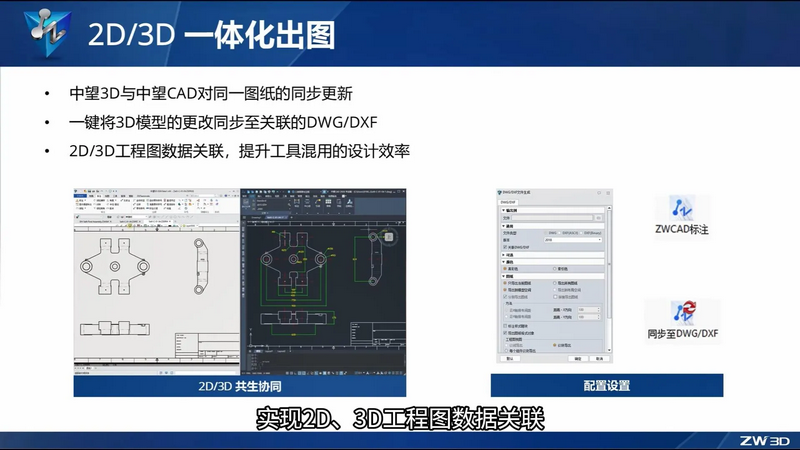

中望3D2026支持2D+3D一体化出图，实现二三维CAD工程图数据关联，帮助用户在修改3D模型后，一键高效更新对应DWG/DXF文件，极大提升2D与3D设计工具混用的设计效率。

以注塑机模型的零件为例。

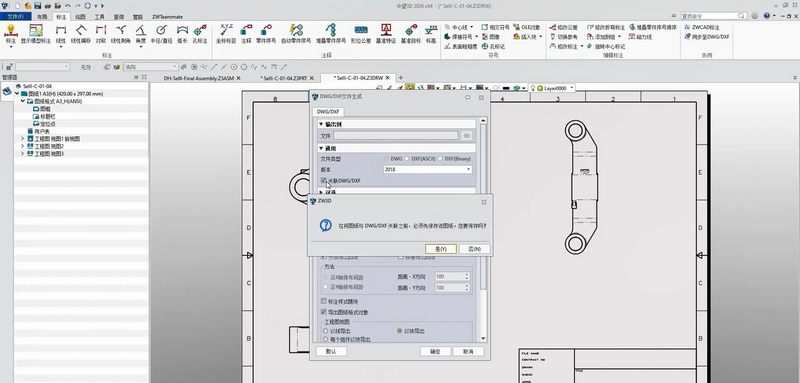

① 通过模型打开工程图后，在标注选项卡中选择中望CAD标注，勾选关联DWG/DXF，设置图纸比例后，即可与二维DWG/DXF文件建立数据关联。

​

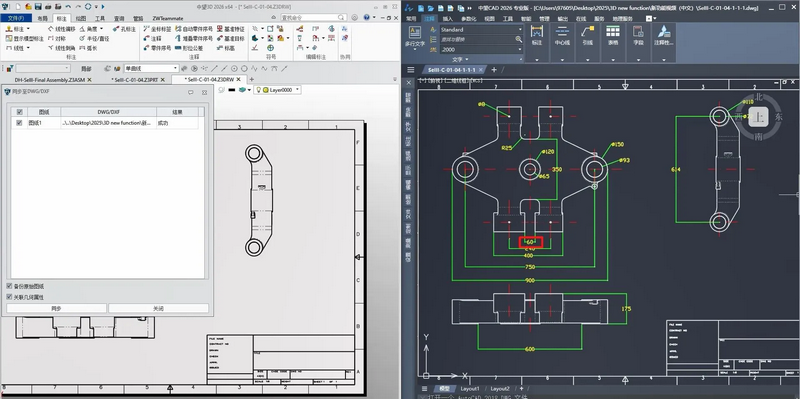

② 关联完成后，无需重新导出，可以直接在二维DWG/DXF文件中进行标注，显著提升了出图效率。

​

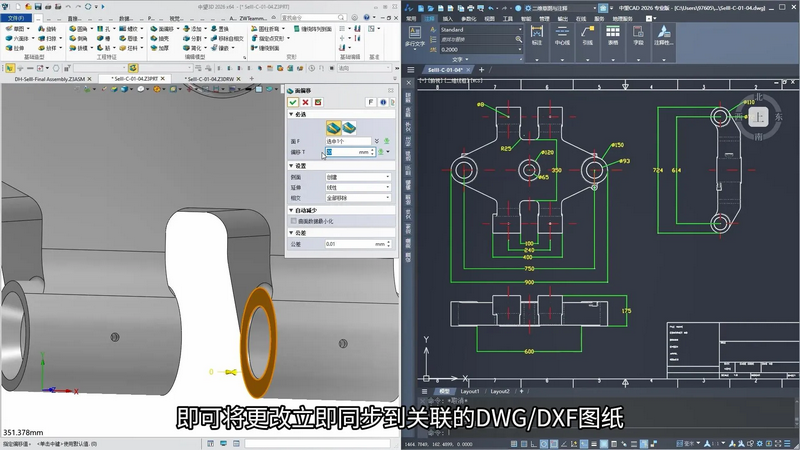

③ 当修改3D模型后后，点击同步至DWG/DXF按钮，即可将更改立即同步到关联的DWG/DXF图纸。对于模型更新频繁的工作流程，此功能可将操作时间从数小时缩短至几分钟。

​

​

④ 当在3D工程图中添加新视图时，关联的DWG/DXF图纸将自动更新。

⑤ 配合图纸拼接功能，可以实现一个装配体关联一份DWG图纸的效果，更有利于图纸的高效管理。

⑥ DWG图纸如果关联效果丢失，相关尺寸会有变红提示，帮助设计师及时同步后完善图纸。
