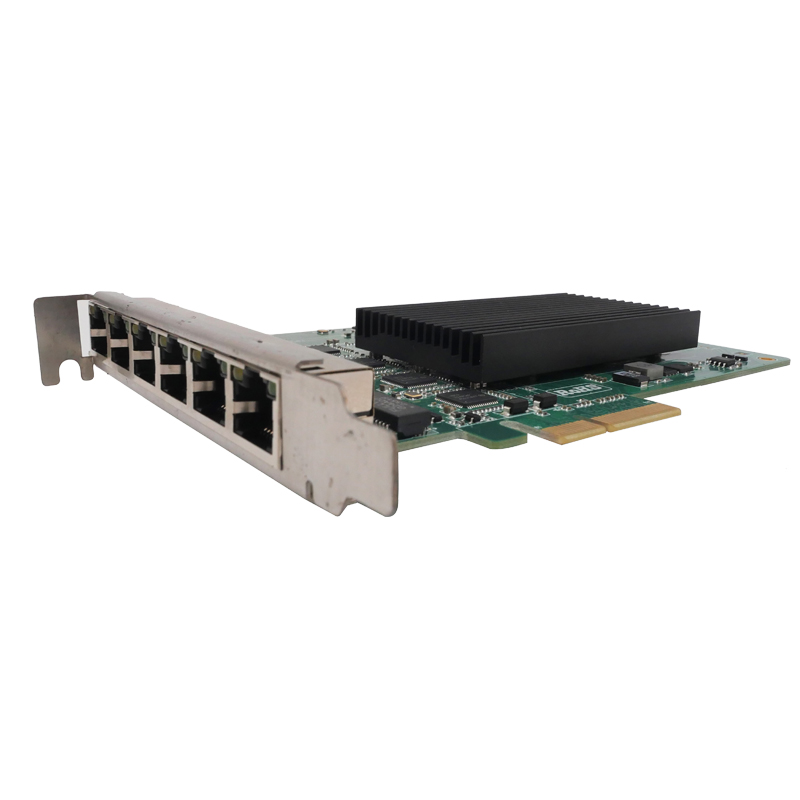

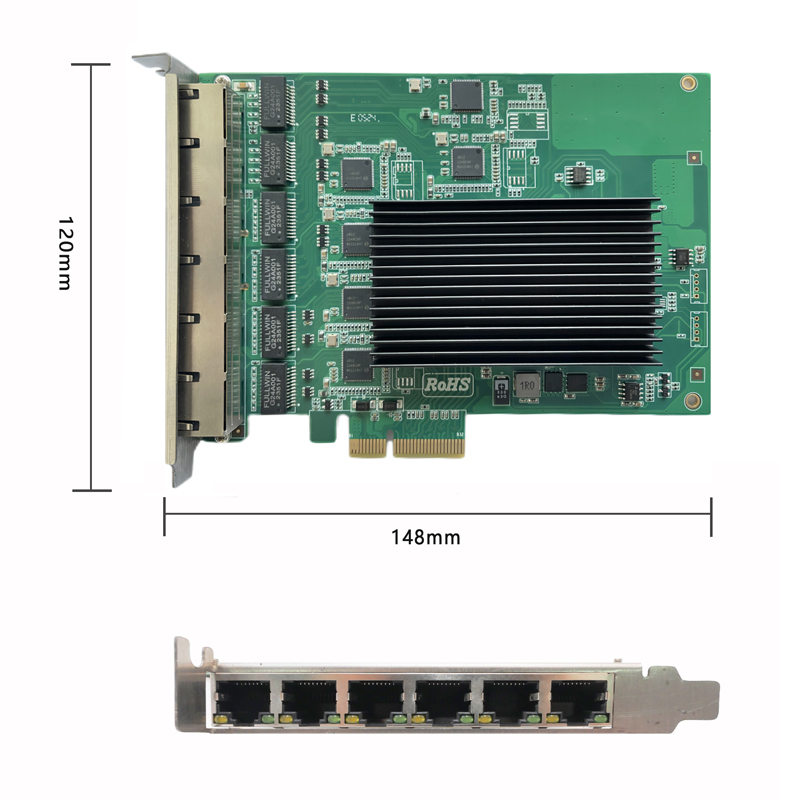

6口千兆图像采集卡：突破多路高清视觉系统的传输瓶颈

在现代工业自动化、智能安防监控或高速机器视觉检测线上，你是否深陷这样的困境？多台高性能工业相机同步拍摄，海量的图像数据源源不断涌出，而数据链路却成为制约效率的木桶短板。卡顿、延迟、丢帧不仅影响实时分析，更可能导致生产线停摆或关键信息遗漏。多路、高速、无损的图像传输，已成为高精度视觉系统的关键诉求之一。正是在这样的挑战中，专为工业级多路图像采集而设计的6口千兆图像采集卡脱颖而出，扮演着至关重要的角色。

关键痛点在于带宽与稳定性的双重压力。随着相机分辨率的飙升和帧率的提升，每个千兆网口（1Gbps，理论值约125MB/s）的实际有效吞吐量在传输高分辨率图像时极易触及瓶颈。尤其是在多路并行的情况下，传统单口或少量端口的网卡或主板集成网口难以满足需求，数据拥塞、处理延迟成为常态。

PCI Express® x4 Gen2 总线设计成为解决这一瓶颈的基石。这条高速数据通道提供了高达 2GB/s 的双向传输能力，充分满足了6路千兆LAN端口同时满负荷运作的巨额数据吞吐需求。它确保了图像数据从网卡到主机处理系统（如工控机或服务器）的高速、低延迟通道，是支撑后台图像处理、存储、AI分析流畅运行的关键保障，使系统潜能得以全力释放。

然而，仅仅拥有高速通道还不够可靠。网卡重要的处理能力与数据调度策略，直接决定了稳定性与效率。这正是采用6颗独立的Intel i210AT/i211AT控制芯片的意义所在。这种设计绝非简单的端口叠加，而是实现了物理层的真正隔离与负载均衡：

• 独立通道处理： 每一路网络端口都拥有一颗专属的Intel芯片负责数据处理，物理上杜绝了端口间的数据干扰与争抢资源。
• 降低CPU负担： 芯片强大的内置处理引擎（如高级数据路径、校验和计算卸载等）能高效分担主机CPU的任务，尤其在处理多路并发数据流时优势尤为显著。
• 工业级稳定性： Intel I21x系列芯片以其出众的可靠性、兼容性和低功耗闻名于工业与嵌入式计算领域，是打造稳定运行、7x24小时不间断系统的理想选择。
• 精确流量控制： 支持IEEE 802.3x流控标准，有效避免网络拥塞导致的丢包，确保关键图像数据的完整性。在处理高分辨率图像（如4K、8K）或高速连续帧序列时，有效载荷远超标准以太网帧（1500字节）的大小。频繁拆解大图像为小数据包传输，不仅增加系统处理负担（每一个数据包都需要单独的帧头、帧尾以及CPU中断处理），也显著提升了传输延迟与潜在的丢包风险。此时，网卡支持9KB巨型帧（Jumbo Frames） 功能显得至关重要。它允许单一数据帧承载高达9KB的数据量：
• 明显提升有效载荷占比： 减少了帧头、帧尾等协议开销在整体传输数据中的比例。
• 降低CPU中断频率： 同等数据量下需要处理的数据包数量大幅减少，减轻主机负载。
• 优化传输效率： 提升网络带宽的有效利用率，降低传输延迟，尤其有利于大块图像数据的稳定、高效流转。

最后，6路千兆LAN端口的配备，使得一张卡即可轻松连接多达6台千兆以太网工业相机或图像传感器，完美契合需要多节点、高密度图像采集的应用场景。无论是围绕产线的多角度监控、高精度三维成像拼合，还是机器视觉中的全流程多个工位同步检测，它都提供了简洁、高效的集中式连接方案，避免了多卡安装带来的复杂性和潜在兼容性问题。

在软件生态层面，广泛的系统兼容性（适用Win7/10/11、Ubuntu、Linux等） 确保了该采集卡能无缝集成到现有的或新部署的视觉处理平台中。无论是基于Windows的成熟视觉软件（如Halcon, LabVIEW, VisionPro），还是运行在Ubuntu/Linux上的开源视觉库（如OpenCV）或定制化AI分析框架，这张采集卡都能提供稳定可靠的底层硬件支持，简化了系统集成与维护。

因此，这张采用专业架构设计的6口千兆图像采集卡，通过其高速PCIe通道、核心的Intel芯片独立处理能力、提升效率的9KB巨型帧支持以及至关重要的6路千兆端口，为工业成像、AI质检、安防监控等依赖高密度、高带宽、高可靠图像采集的领域，提供了关键的数据传输解决方案，有效打通了视觉感知到智能决策的高速通路。它让每一条数据流都稳定、高效地汇入计算中心，释放机器之眼的全部潜力。
