图像指针：高效处理像素数据的核心工具

news 2025/8/23 9:11:34

在数字图像处理中，高效访问和修改像素数据是核心需求之一。图像指针作为直接操作内存中图像数据的工具，为开发者提供了接近硬件级别的数据访问能力，在性能敏感的场景中发挥着不可替代的作用。本文将深入探讨图像指针的原理、应用及实践技巧，并通过代码示例展示其在实际开发中的用法。

图像数据的内存存储机制

在理解图像指针之前，我们需要先了解数字图像在内存中的存储方式。无论是灰度图还是彩色图，本质上都是由连续的像素值构成的二维数组，这些数组在内存中以线性方式连续存储。

灰度图像：每个像素用单个值表示（通常是 0-255 的整数），内存中表现为单通道的连续字节序列。
彩色图像：常见的 RGB 或 BGR 格式包含三个通道，每个像素由三个值组成。以 OpenCV 默认的 BGR 格式为例，每个像素按蓝、绿、红的顺序存储，形成三通道的连续内存块。

这种连续存储特性使得指针可以通过地址偏移直接访问任意像素，避免了高级数据结构带来的性能开销。

图像指针的工作原理

图像指针本质上是指向内存中图像数据起始地址的变量。通过指针的算术运算（增减地址），我们可以遍历整个图像的像素数据。与数组索引访问相比，指针操作减少了边界检查和索引计算的开销，尤其在处理高分辨率图像时，性能提升更为明显。

在 C++ 与 OpenCV 的组合中，cv::Mat类的data成员就是指向图像数据起始地址的指针，其类型为uchar*（无符号字符指针），适用于 8 位深度的图像。对于其他深度（如 16 位、32 位），则需要相应地转换指针类型。

图像指针的实战应用

下面通过具体代码示例，展示如何使用图像指针进行常见的图像处理操作。

示例 1：灰度图像的像素反转

灰度图像的像素反转是将每个像素值p转换为255-p，通过指针遍历可以高效实现这一操作：

cpp

运行

#include <opencv2/opencv.hpp>
#include <iostream>using namespace cv;
using namespace std;void invertGrayImage(Mat& grayImg) {// 检查图像是否为空且为单通道if (grayImg.empty() || grayImg.channels() != 1) {cerr << "输入必须是灰度图像！" << endl;return;}// 获取图像数据指针uchar* ptr = grayImg.data;// 计算图像总像素数int totalPixels = grayImg.rows * grayImg.cols;// 遍历所有像素并反转for (int i = 0; i < totalPixels; ++i) {ptr[i] = 255 - ptr[i];  // 像素反转}
}int main() {// 读取灰度图像Mat grayImg = imread("gray_image.jpg", IMREAD_GRAYSCALE);if (grayImg.empty()) {cerr << "无法读取图像！" << endl;return -1;}// 执行反转操作invertGrayImage(grayImg);// 显示结果imshow("反转后的灰度图", grayImg);waitKey(0);return 0;
}

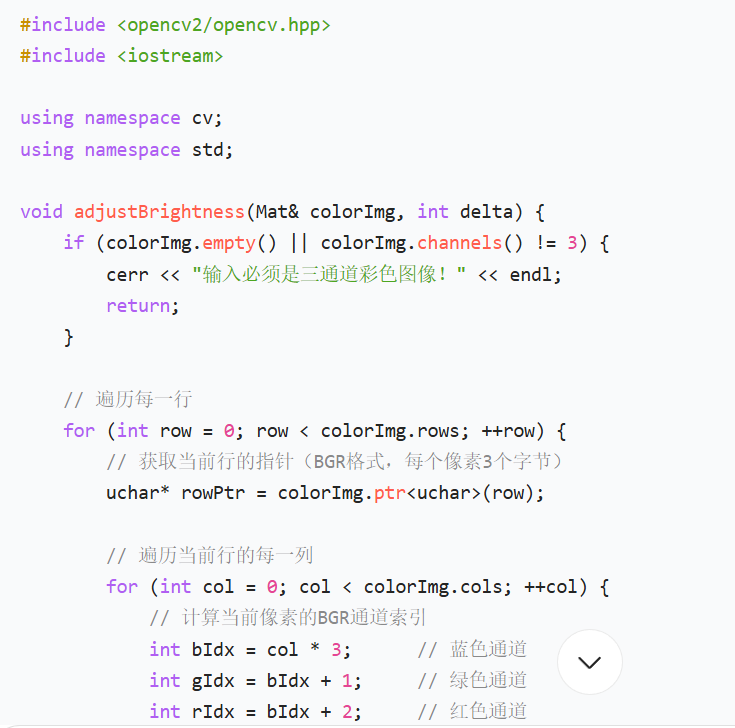

示例 2：彩色图像的亮度调整

对于 BGR 格式的彩色图像，我们需要同时操作三个通道的像素值。通过指针结合图像的行跨度（step）可以更灵活地访问像素：

cpp

运行

#include <opencv2/opencv.hpp>
#include <iostream>using namespace cv;
using namespace std;void adjustBrightness(Mat& colorImg, int delta) {if (colorImg.empty() || colorImg.channels() != 3) {cerr << "输入必须是三通道彩色图像！" << endl;return;}// 遍历每一行for (int row = 0; row < colorImg.rows; ++row) {// 获取当前行的指针（BGR格式，每个像素3个字节）uchar* rowPtr = colorImg.ptr<uchar>(row);// 遍历当前行的每一列for (int col = 0; col < colorImg.cols; ++col) {// 计算当前像素的BGR通道索引int bIdx = col * 3;      // 蓝色通道int gIdx = bIdx + 1;     // 绿色通道int rIdx = bIdx + 2;     // 红色通道// 调整每个通道的亮度（确保值在0-255范围内）rowPtr[bIdx] = saturate_cast<uchar>(rowPtr[bIdx] + delta);rowPtr[gIdx] = saturate_cast<uchar>(rowPtr[gIdx] + delta);rowPtr[rIdx] = saturate_cast<uchar>(rowPtr[rIdx] + delta);}}
}int main() {Mat colorImg = imread("color_image.jpg");if (colorImg.empty()) {cerr << "无法读取图像！" << endl;return -1;}// 增加亮度（delta=50）adjustBrightness(colorImg, 50);imshow("调整亮度后的图像", colorImg);waitKey(0);return 0;
}

使用图像指针的注意事项

内存边界检查：指针操作直接访问内存，若越界会导致程序崩溃或数据损坏，需确保循环范围在图像尺寸内。
数据类型匹配：根据图像深度（如 8 位、16 位、32 位浮点数）使用正确的指针类型（uchar*、ushort*、float*等）。
常量图像保护：对于只读图像，应使用const uchar*等常量指针，避免误修改。
行跨度（step）的利用：图像每行的实际字节数可能大于cols×channels（因内存对齐），使用ptr<uchar>(row)获取行指针更安全。
性能与可读性平衡：指针操作性能优异，但可读性较低，需在关键路径使用，并配合清晰注释。
