西门子S7-1200系列基本组态常见问题

1. 在如图 1 所示的 CPU 硬件组态中确认“启动”项中上电后启动是否为“暖启动-RUN模式”，若不是此时应修改组态为“暖启动-RUN模式”，并重新编译、下载硬件组态。

• 若设置为“暖启动-断电前的操作模式”，此时如果是断电前 CPU 因故障停止，那么再上电后即使没有故障，CPU也会延续断电前的状态，保持 STOP 模式。
• 若设置成“不重新启动”，则 CPU 上电后直接进入 STOP 模式。

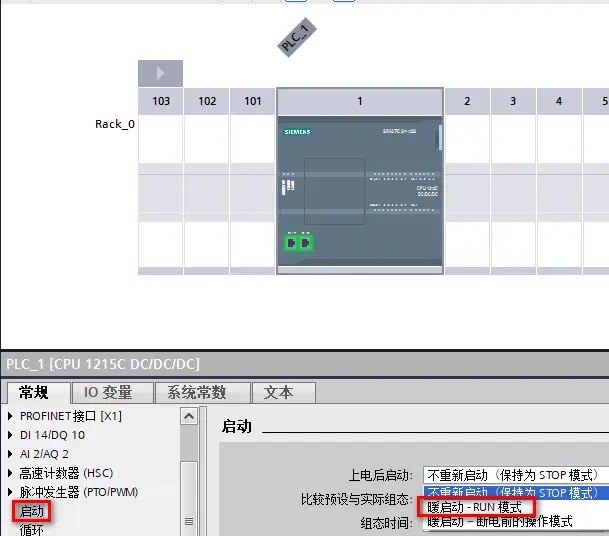

图 1 组态启动模式

欢迎加入组织PLC技术交流

2. 如果此时 CPU 仍然无法启动，需要在线查看 CPU 的诊断缓冲区，查看导致 CPU 无法启动的具体原因，如图 2 所示。

例如，诊断中报错“没有可用于中央设备选件处理的数据记录或无效”。

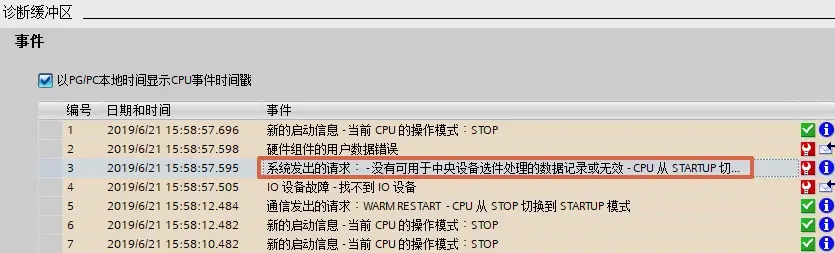

图 2 诊断缓冲区

这是因为在 CPU 属性的“组态控制”中已激活“允许通过用户程序重新组态设备”，如图 3 所示，但启动 OB 未传送一个有效的组态数据记录，则 CPU 从启动模式返回到 STOP 模式。

图 3 组态控制

3. CPU 还有可能因如下故障进入 STOP 状态

• 中央机架上的硬件模块出现故障
• 中央机架的模块进行热插拔
• CPU 供电不稳定或供电线路上受到干扰
• CPU 插入存储卡
• 同一程序循环中出现两次“超出最大周期时间”情况且没有复位循环定时器

5. 为什么 CPU 读取的本地时间与当前实际时间相差 7 小时或者 8 小时?

答：因为当前的实际时间是中国的北京时间，而CPU属性中"时间"的默认时区为东一区：UTC+01:00，并且有些版本默认激活夏令时，在 CPU 属性中，必须先将本地时间的"时区"设置为中国所在的东八区：UTC+08：00，然后取消夏令时设置，并将配置下载到 CPU 后，才能读取到正确的本地时间。

6. 为什么在 CPU 的属性中，"保护/防护与安全"页面的"连接机制"中，无法激活"允许从远程伙伴（PLC，HMI，OPC...)使用 PUT/GET 访问"，显示为灰色？

答：造成这个现象的原因是因为已经将CPU的保护等级设置为最高"不能访问（完全保护）"（如图 4 所示）必须设置成其他保护等级，才能激活该选项。

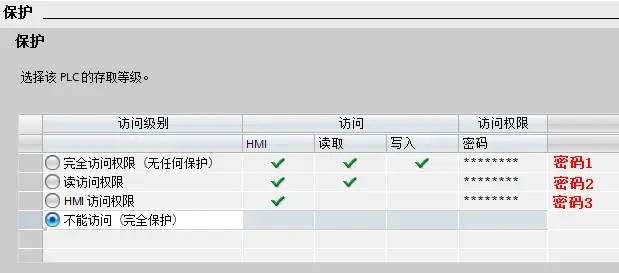

图 4 保护设置

7. 如何解决 CPU 诊断缓冲区报错“伙伴错误——错误的伙伴端口”？

答：如下图 5 所示，CPU 诊断缓冲区报错“伙伴错误——错误的伙伴端口”，如图 6 所示，因为 CPU 组态了拓扑视图，但实际物理拓扑与组态拓扑不一致。

类似的错误，如：“伙伴错误——检测不到相邻方”，也因组态的拓扑与实际不一致。

解决方法：修改为正确的拓扑，或者删除拓扑视图中的连线。

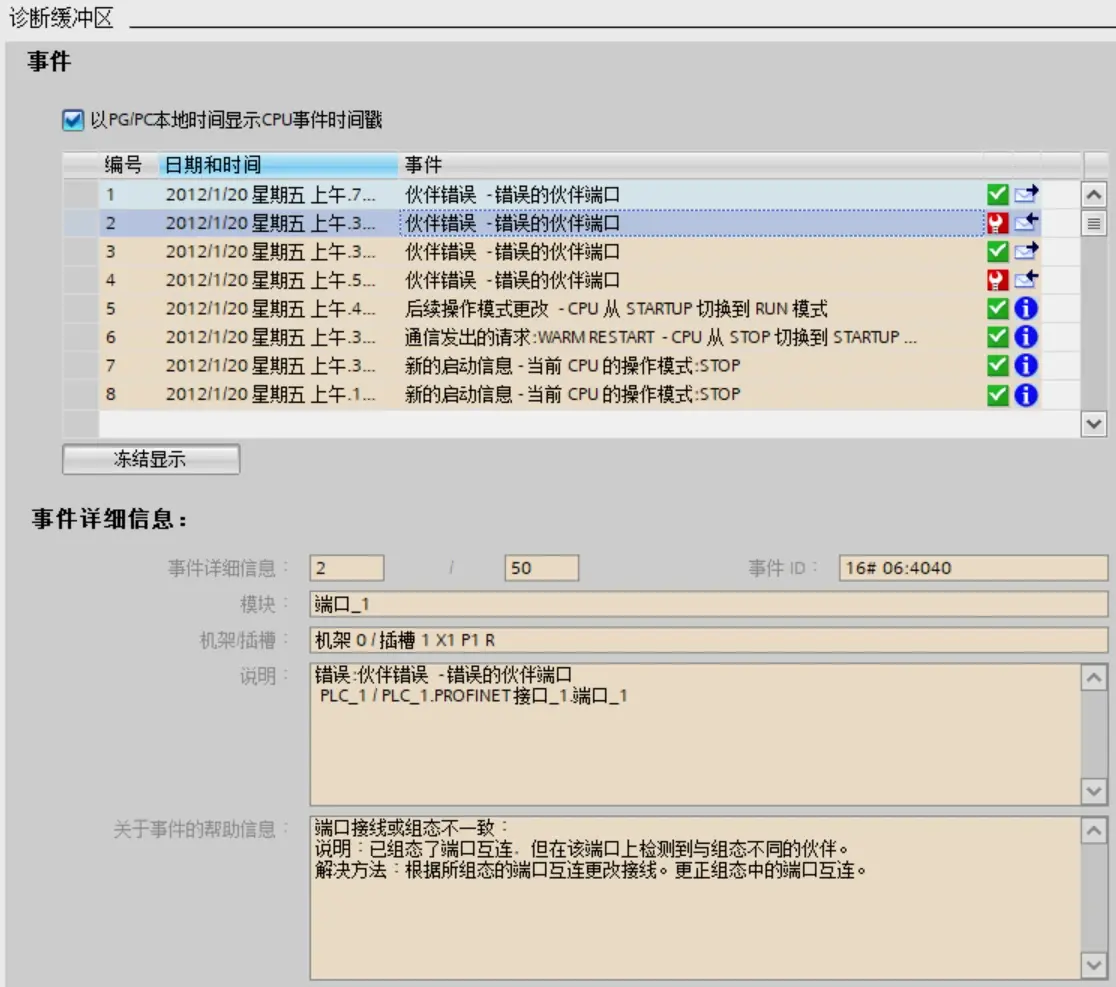

图 5 诊断缓冲区

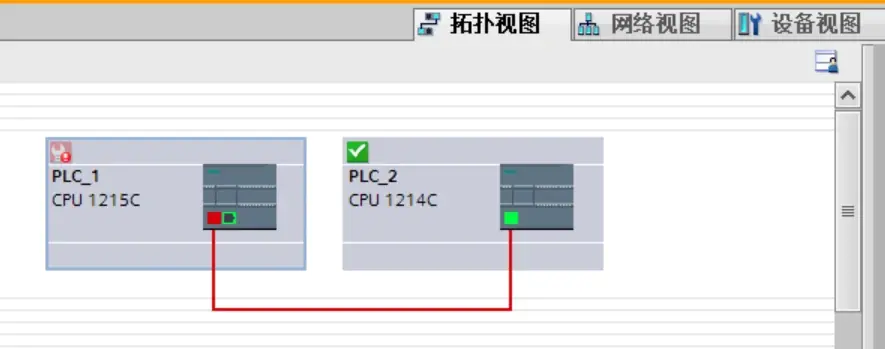

图 6 拓扑视图
