如何生成网关路由表

news 2025/8/25 9:45:15

一、背景与挑战

背景

随着现代汽车电子技术的不断发展，车辆电气化程度持续提升，内部的控制器数量显著增加，导致汽车总线网络日益复杂，对网络的灵活性和高效性提出了更高要求。尤其是在基于多个网段的CAN网络平台上，不同网段间的控制器需通过网关进行跨网段信号交互。

网关作为不同网络域之间的核心通信节点，其路由功能的开发依赖于网关路由表的设计与配置。然而，传统手动配置路由表的方式不仅耗时且易出错，难以适应复杂多变的网络需求，影响通信效率和系统稳定性。

挑战

1. 通信协议差异性带来的兼容性问题

不同网段可能使用不同的通信协议（如标准帧与扩展帧、不同的波特率配置等），如何在路由表中准确描述这些差异并实现无缝的数据转发，是自动化生成的一大难点。

2. 网络拓扑复杂性带来的配置难度

随着网络节点数量的增加，控制器模块之间的通信路径呈指数级增长。手动维护庞大的路由表很容易出错，导致文件生成问题，严重影响通信的稳定性。

3. 开发效率与可维护性之间的矛盾

在整车开发周期中，网关路由表的频繁更新与版本管理成为一大挑战。手动配置难以保证一致性，且后期维护成本高，影响整体开发效率。

二、定义描述

DBC

由Vector公司开发的DBC（DataBase for CAN）文件，是一种用于描述CAN网络通信协议的标准化数据库文件。其采用结构化文本形式，对CAN网络中的通信节点、消息帧、信号及其属性（包括名称、布局、范围、单位、发送/接收关系、注释等）进行系统性定义。该文件在CAN网络的开发、测试、诊断、仿真及数据分析中发挥关键作用，确保不同工具和开发团队对总线协议的理解保持一致，提升协作效率与系统兼容性。

网关路由表

在基于DBC文件的通信设计中，通常会配套使用Matrix通信矩阵，用于定义信号名称、节点信息、报文帧结构、数据长度、数据格式等关键参数。网关路由表不仅决定了数据在不同网络之间的转发路径，还直接影响通信效率、系统资源占用和整体网络的稳定性。网关路由表则是在多网段通信环境下，对各子网中信号的发送与接收节点进行匹配与分析，最终形成跨网络通信的数据路由规则。它是实现不同网络间信息互通的关键枢纽，为网关设备的数据转发与协议转换提供明确依据。

三、方案介绍

方案概述

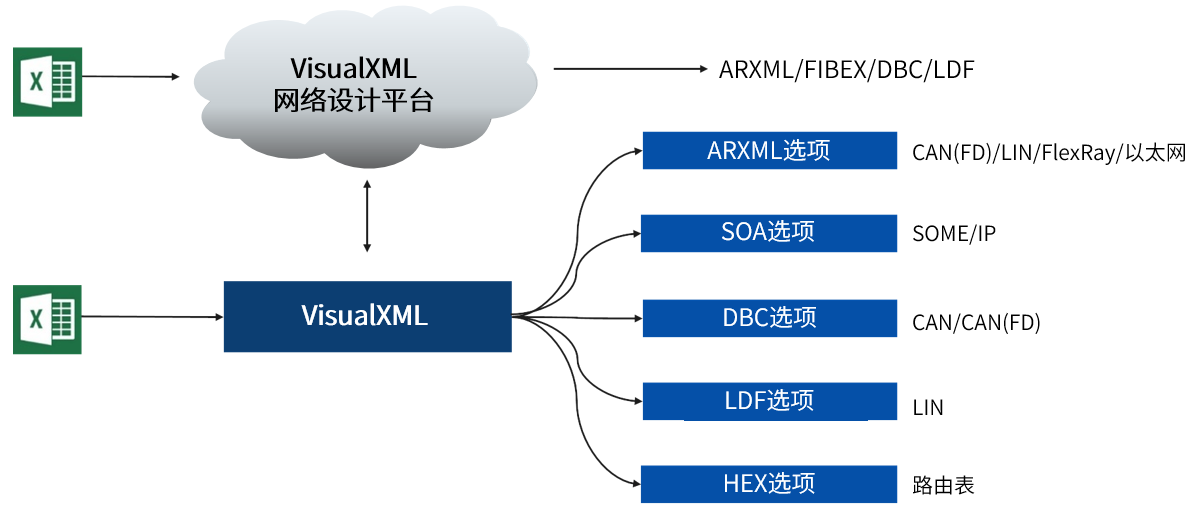

VisualXML网络总线设计工具——支持网关路由表一键生成，通过导入Matrix通信矩阵表格，自动拆分网络节点，将各个网段的网关控制器收/发信号自动进行比对分析，最终生成一份完整的网关路由报告。

方案介绍

1. 网关路由表的自动化生成

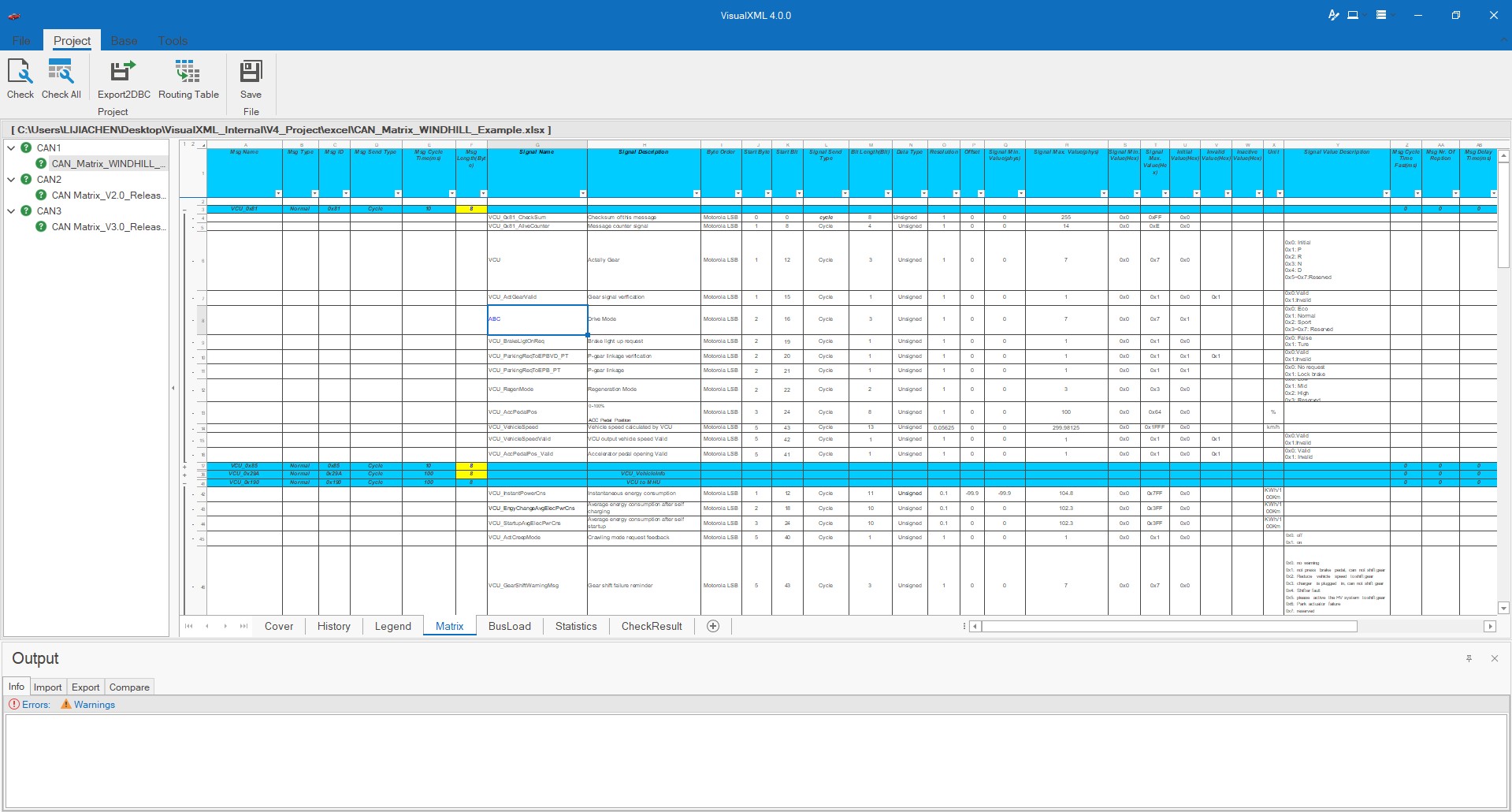

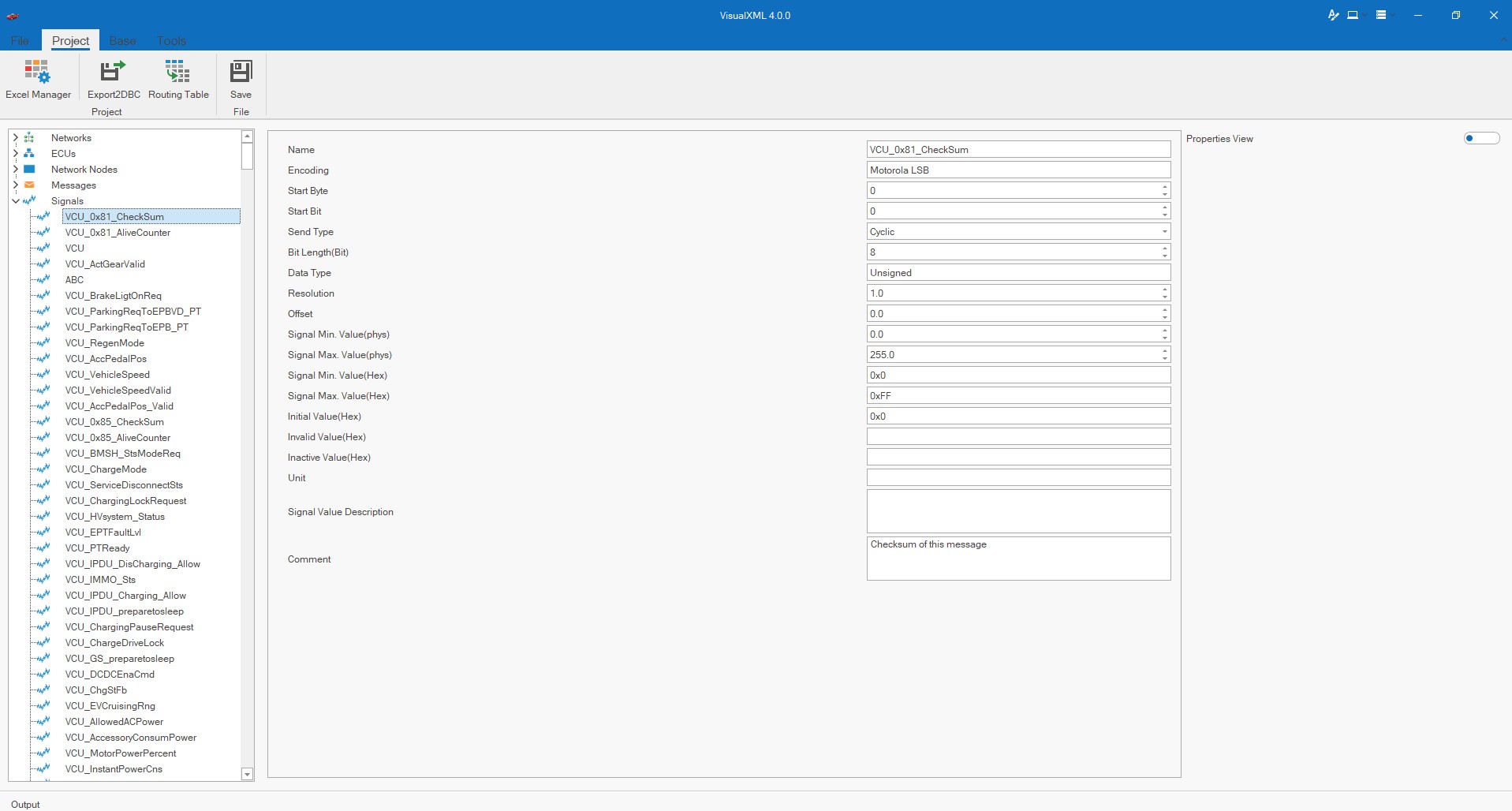

通过导入Matrix通信矩阵，软件可自动生成对应的网关路由表。

对于信号比对中发现的差异（Sig），将在下方的Output区域展示，并通过Warning提示提供参考信息，同时在表格中同步反映这些差异项。

此外，网段数量无限制，用户可选择多个网段组合，灵活导出所需的网关路由表。

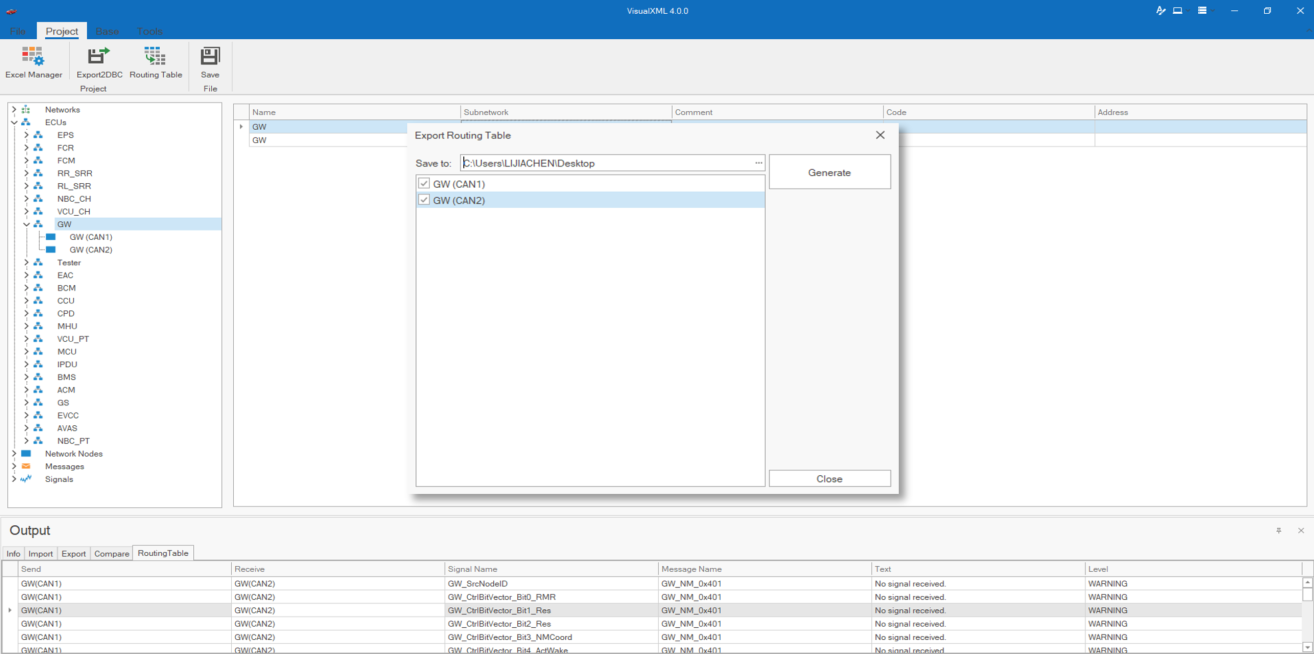

5b85ac93-de03-4157-9666-95bf95dbd8fa — *（图1 Routing Table网关路由表生成）*

2. 网关路由报告的生成与展示

网关路由报告包含以下几个部分：

封面页（Cover）：用于标识和展示报告的基本信息；

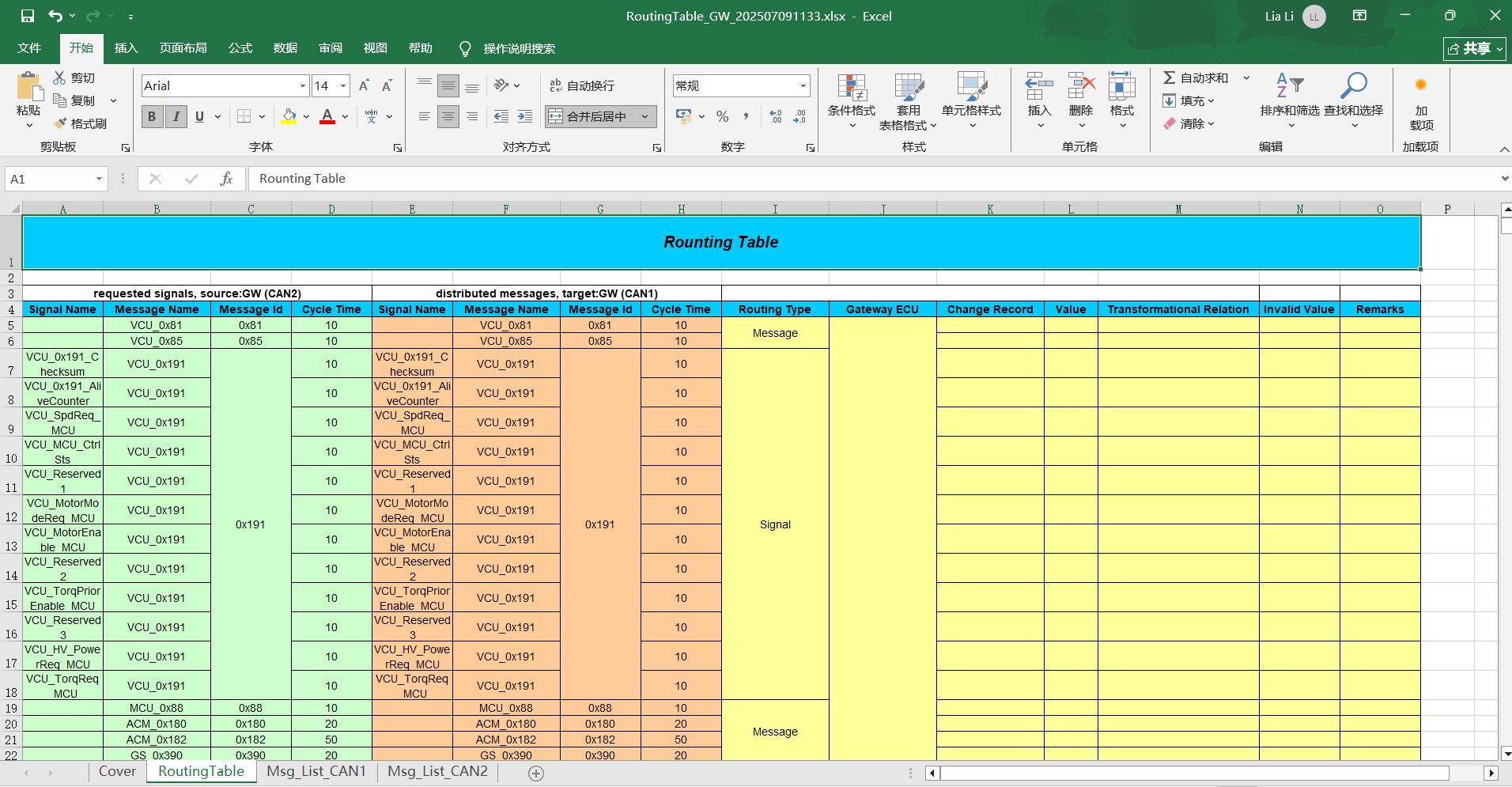

网关路由表（Routing Table）：表格左侧为源网段，右侧为目标网段，系统自动判断路由类型（消息路由/信号路由），并根据比对结果记录信号差异项，为后续分析提供参考依据；
原始表格对应的Msg列表：保留原始数据中的Msg列表，便于数据的追溯与查找，使信息更加清晰直观。
