linux 之 virtio 子系统核心的数据结构
1、 virtio_bus结构

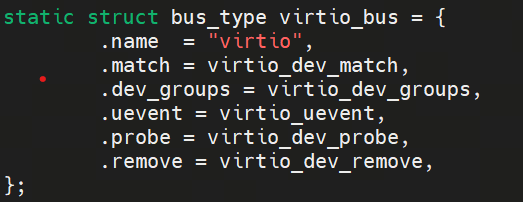

struct bus_type是基于总线驱动设备模型的虚拟总线，定义新的bus，就是填充该结构。virtio_bus定义在drivers/virtio/virtio.c中，具体如下，

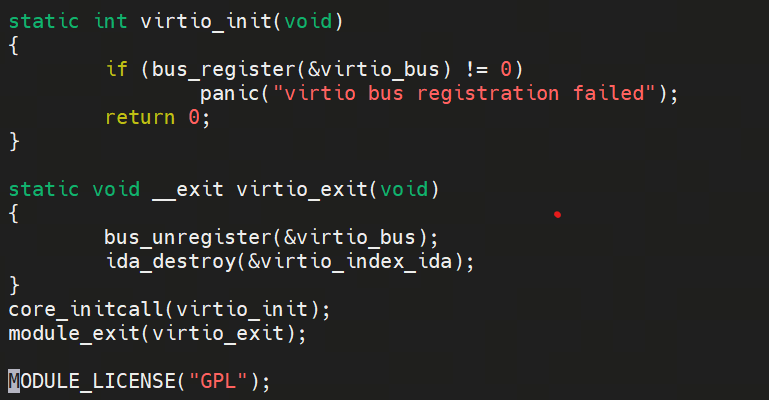

注册：

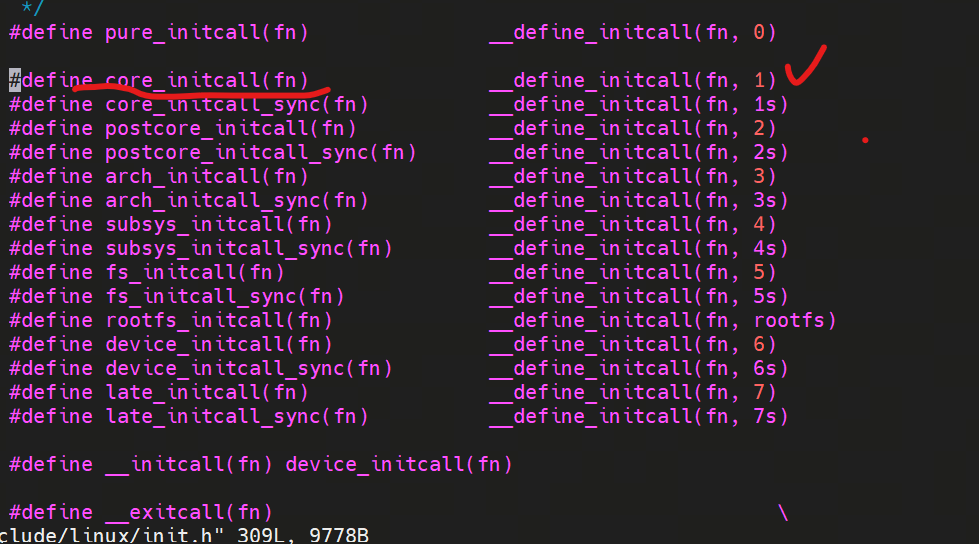

补充注册的早不早：
virtio_bus以core_initcall的方式被注册，该方式注册的启动顺序优先级很高（作为对比，module_init最终对应的是device_initcall），在使用中要注意不同组件的启动顺序。

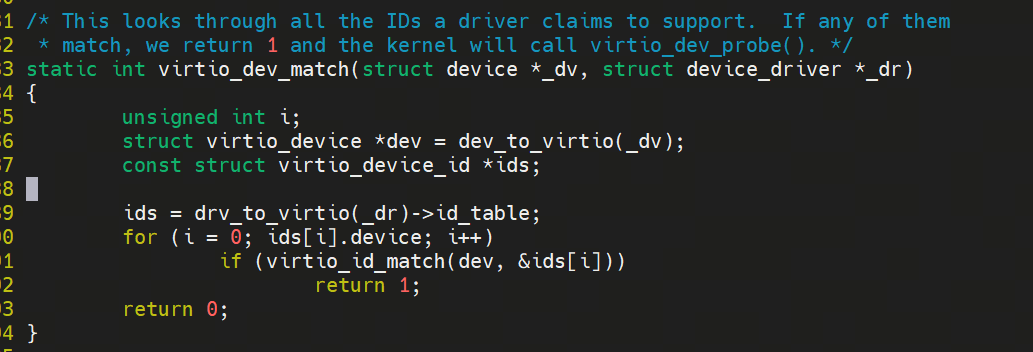

补充2：virtio_dev_match函数

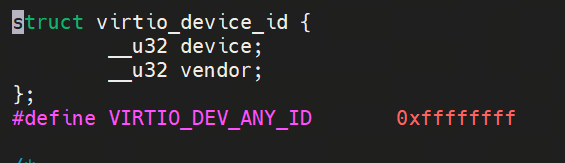

virtio驱动的match涉及到virtio_device_id结构，在virtio_device结构中包含该结构；在virtio_driver中则是包含该驱动支持的virtio_device_id列表
具体的match流程如下，
可见virtio驱动的match函数先匹配device字段，后匹配vendor字段，二者都满足条件时match成功
补充3：从virtio_dev_match的流程可以看出，virtio_driver中的id_table必须以id->device = 0结尾，以便结束循环
2 virtio_device结构

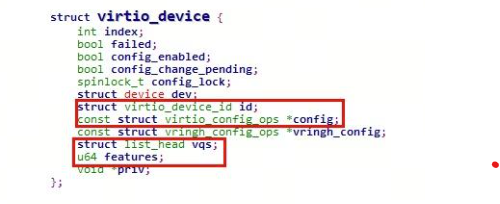

struct virtio_device定义在include/linux/virtio.h中，具体如下，
2.1 struct virtio_device_id id

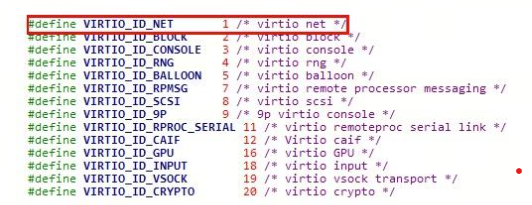

其中的device成员标识了当前virtio_device的用途，virt-net是其中的一种，

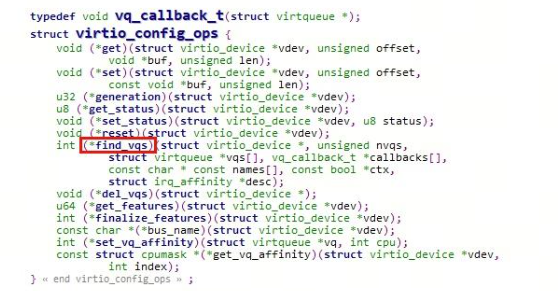

2.2 const struct virtio_config_ops *config
virtio_config_ops操作集中的函数主要与virtio_device的配置相关，主要有如下2类操作，
- 实例化 / 反实例化virtqueue，其中要特别注意find_vqs函数，该函数用于实例化virtio_device所持有的virtqueue
- . 获取 / 设置virtio_device的属性与状态，相关属性均在虚拟机虚拟出的PCI配置空间
2.3 struct list_head vqs
virtio_device持有的virtqueue链表，virtio-net中建立了2条virtqueue
2.4 u64 features
irtio_driver & virtio_device同时支持的通信特性，也就是前后端最终协商的通信特性
3 virtio_driver结构

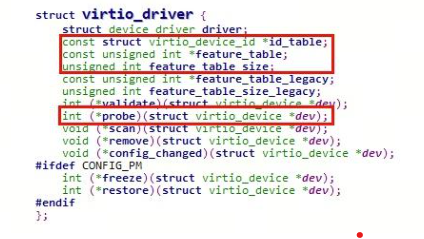

struct virtio_driver定义在include/linux/virtio.h中，具体如下，
3.1 const struct virtio_device_id *id_table
对应virtio_device结构中的id成员，virtio_device中标识的是当前device的id属性；而virtio_driver中的id_table则是当前driver支持的所有id列表
3.2 const unsigned int *feature_table & unsigned int feature_table_size
feature列表包含了当前driver支持的所有virtio传输属性，feature_table_size则说明属性数组的元素个数
4 virtqueue结构

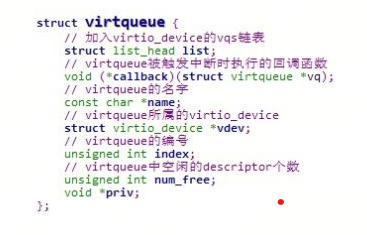

struct virtqueue定义在include/linux/virtio.h中，具体如下，
vdev 是引用了 virtio_device 的实例。
5 vring结构

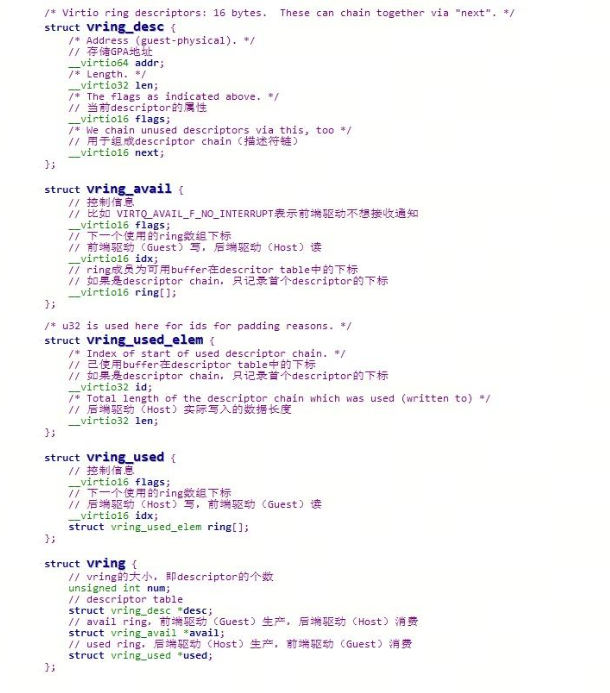

struct vring 定义在include/uapi/linux/virtio_ring.h中，具体如下，
一定要结合一个后端驱动进行分析，可以对照rpmsg-lite分析
可以就分析rpmsg-lite对virtqueue的操作部分，不用上升到rpmsg协议的部分
说明1：vring的三个构成区域
- Destcriptor Table：描述内存buffer，主要包括addr & len等信息
- Avail Ring：用于前端驱动（Guest）通知后端驱动（Host）有可用的描述符
e.g. 前端驱动有一个报文需要发送，需要将其加入Avail Ring，之后通知后端驱动读取
- Used Ring：用于后端驱动（Host）通知前端驱动（Guest）有可用的描述符，或者是后端驱动已将前端驱动提供的描述符使用完毕
e.g. 后端驱动有一个报文需要发送，需要将其加入Used Ring，之后通知前端驱动读取
可见avail & used的命名都是站在Host的角度进行的
说明2：vring的存储
vring结构只是用于描述vring在内存中的布局（因此包含的都是指针变量），实际用于通信的vring是存储在内存中
上文提到的vring的三个区域是在内存中连续存储的，而且是存储在Guest & Host共享的一片连续内存中

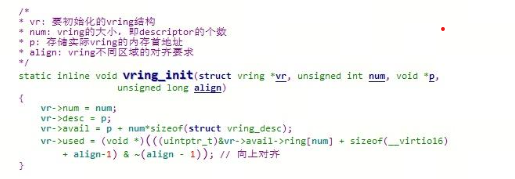

我们可以通过vring_init函数理解vring存储结构的布局

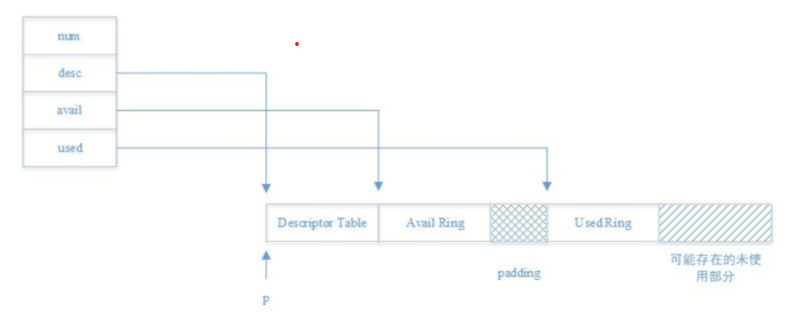

实际vring的内存布局如下图所示，
在计算used ring的起始地址时，在avail->ring[num]的地址之后又加了sizeof(__virtio16)，也就是增加了2B，是为了容纳avail ring末尾的used_event，该机制详见下文（是一种控制中断触发频率的机制）
说明3：实际vring的大小

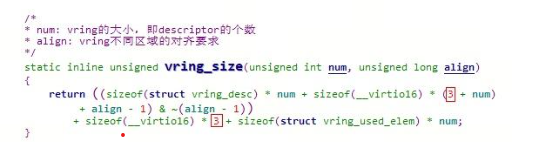

实际vring的大小可以通过vring_size函数获得
① 计算avail ring时加3，分别为flags、idx和used_event
② 计算used ring时加3，分别为flags、idx和avail_event
③ 计算过程中，包含了为满足对齐要求padding的空间
说明4：used_event与avail_event机制概述
这2个字段均与virtio设备的VIRTIO_RING_F_EVENT_IDX特性有关，由于virtio驱动触发对方中断将导致CPU反复进出虚拟机 & 宿主机模式，从而降低性能，因此需要控制触发中断频率的机制
① avail ring中的used_event
a. 由前端驱动（Geust）设置，标识希望后端驱动（Host）触发中断的阈值
b. 后端驱动（Host）在向Used Ring加入buffer后，检查Used Ring中的idx字段，只有达到阈值才触发中断
② used_ring中的avail_event
a. 由后端驱动（Host）设置，标识希望前端驱动（Guest）触发中断的阈值
b. 前端驱动（Guest）在向Avail Ring加入buffer后，检查Avail Ring的idx字段，只有达到阈值才触发中断
综上所属，vring结构的构成如下图所示，

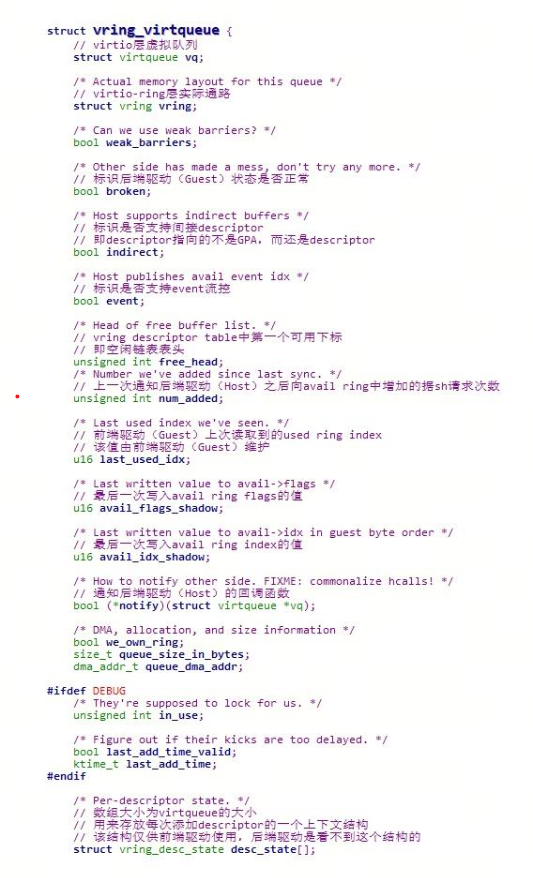

6 vring_virtqueue结构
vring_virtqueue结构用于描述前端驱动（Guest）中的一条虚拟队列

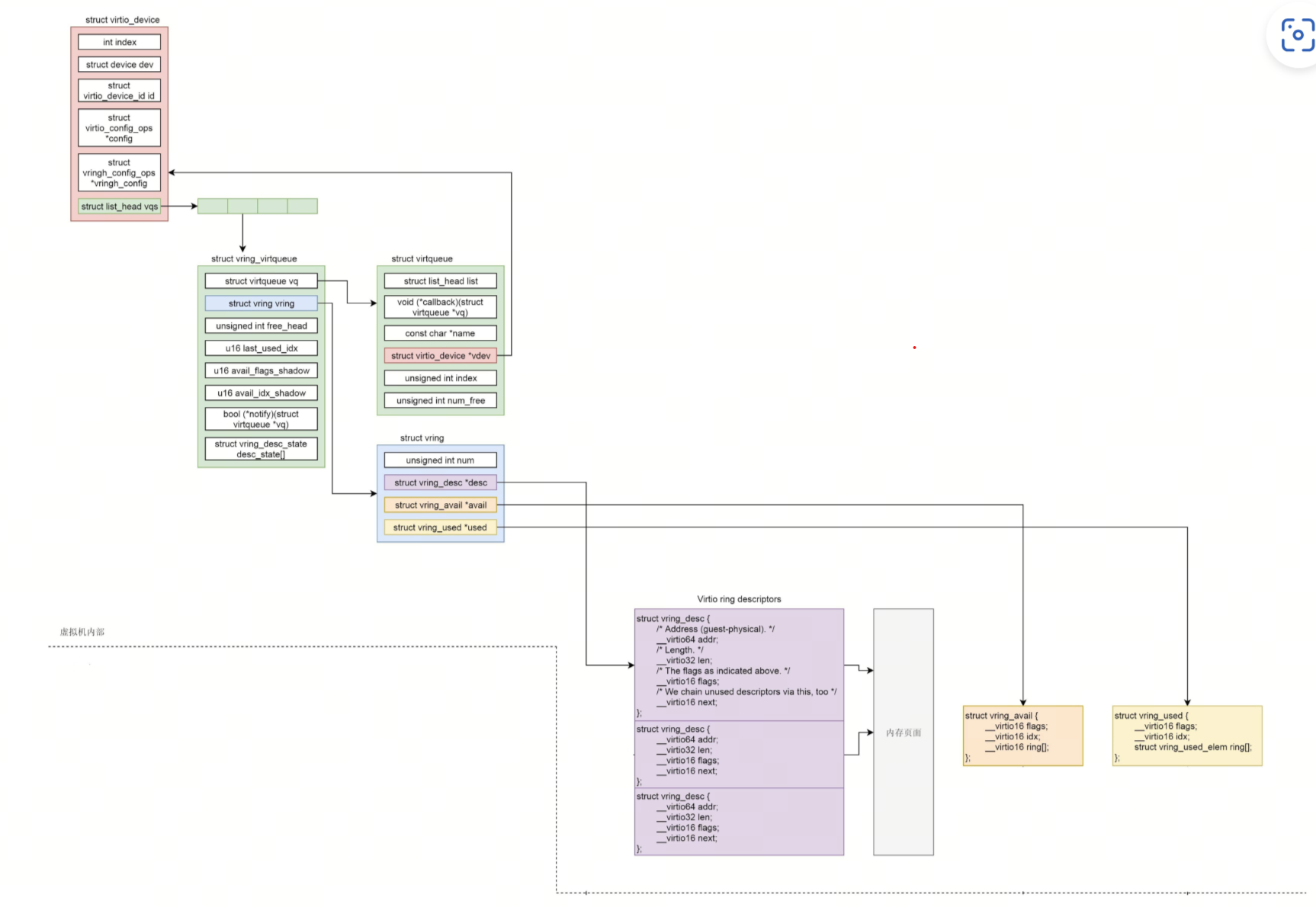

总结：virtio_device / vring_virtqueue / virtqueue / vring结构之间的关系
