在机械工程和制造领域，铸铁工装平台是一种常见的设备基座或支撑结构，通常用于功能量具平台（即用于固定和操作测量工具的装置）。它通过提供稳定的基准面，支持精密测量、测试和加工操作。下面我将逐步解释其功能、应用和关键特性，帮助您全面理解。
1. 定义与基本功能

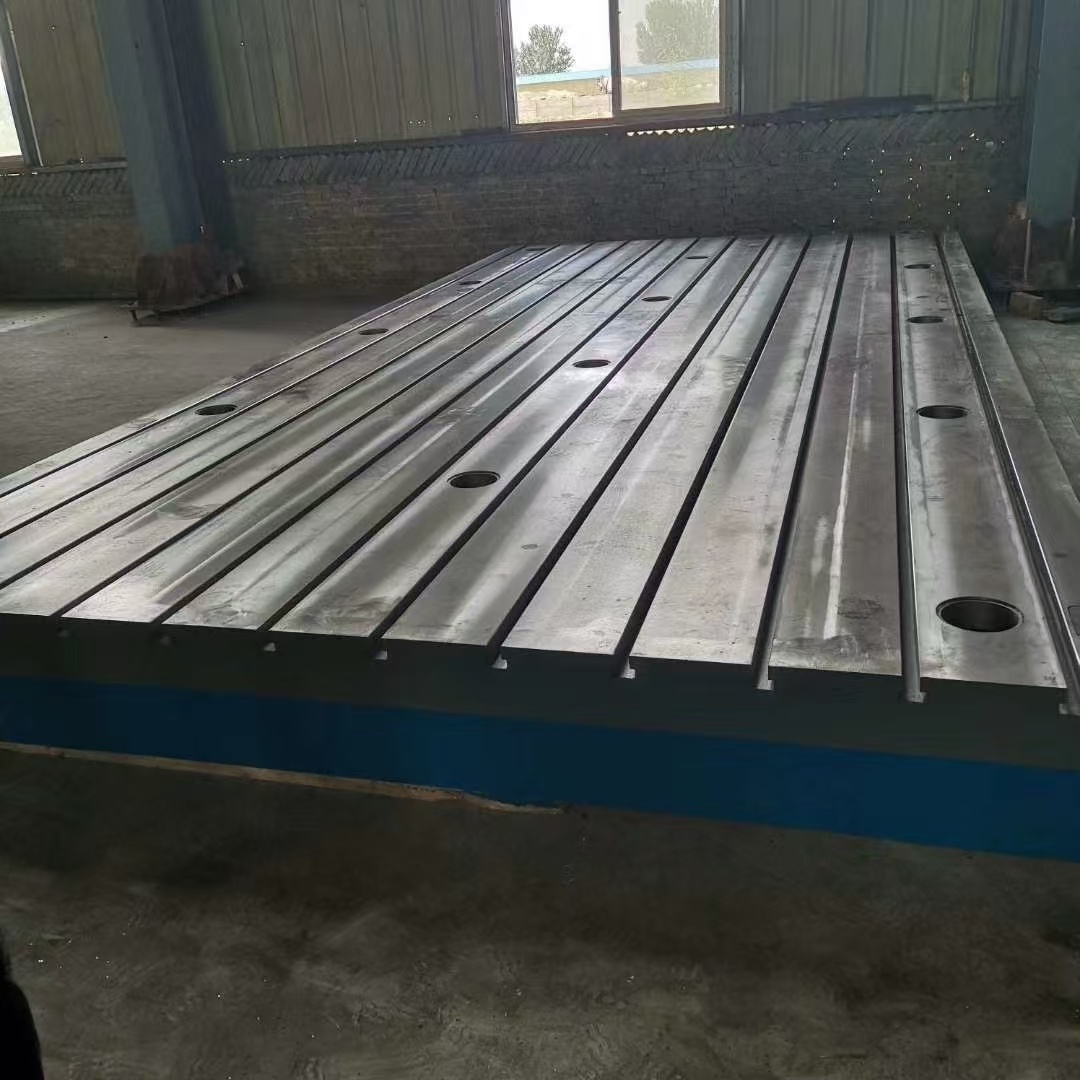

- 铸铁工装平台：由铸铁材料制成，具有良好的刚性、耐磨性和减振性能。它通常作为工作台或基板，用于固定工件、量具或测试设备。例如，在机械试验台中，它提供平整的基准面，确保测量精度。
- 功能量具平台：指用于安装和操作量具（如卡尺、千分尺或激光测距仪）的平台，旨在实现高精度尺寸测量。铸铁工装平台常被选作其核心组件，因为它能减少振动和热变形，提高测量可靠性。
- 核心功能：
- 提供稳定支撑：防止设备在测试或测量过程中晃动。
- 确保精度：铸铁的低热膨胀系数（例如，$ \alpha \approx 11 \times 10^{-6} , \text{K}^{-1} $）有助于维持尺寸稳定性。
- 减振作用：铸铁内部石墨结构能吸收振动能量，提升测试结果的可重复性。
2. 主要应用场景
铸铁工装平台广泛应用于机械试验台和功能量具系统中，尤其在以下领域：
- 机械测试：作为试验台的基座，用于强度测试、疲劳试验或振动分析。例如，在材料力学测试中，平台支撑试样，配合传感器测量应力$ \sigma = \frac{F}{A} $（其中$ F $为力，$ A $为截面积）。
- 精密测量：在量具平台中，固定坐标测量机（CMM）或光学比较仪，实现微米级精度。例如，在质量检测线上，铸铁平台确保量具的基准面平整，减少误差。
- 制造工艺：作为工装（工艺装备）用于夹具定位，支持铣削、钻孔等加工操作。在汽车或航空航天行业，它常用于生产线，提高工件装夹效率。
3. 设计优势与考量
- 优势：
- 耐久性：铸铁的高硬度和耐磨性（硬度可达HB 200-300）延长平台寿命，适合高频使用。
- 成本效益：相比钢材，铸铁易于铸造和加工，降低制造成本。
- 精度保障：平台表面常进行研磨处理，平面度误差控制在微米级（如$ \leq 0.01 , \text{mm} $）。
- 设计考量：
- 尺寸与负载：平台厚度需根据负载计算，避免变形。例如，最大允许应力$ \sigma_{\text{max}} $应小于材料屈服强度$ \sigma_y $： $$ \sigma_{\text{max}} = \frac{M \cdot y}{I} \leq \sigma_y $$ 其中$ M $为弯矩，$ y $为中性轴距离，$ I $为截面惯性矩。
- 环境因素：在潮湿或腐蚀性环境中，需添加防锈涂层。
- 安装要求：平台应水平校准，使用地脚螺栓固定，确保整体稳定性。
4. 实际案例与维护建议
- 案例：在汽车发动机测试台，铸铁工装平台支撑振动传感器和量具，测量零件公差。结果误差可控制在±0.005 mm内。
- 维护建议：
- 定期清洁表面，防止切屑或油污影响精度。
- 检查平面度，每半年用水平仪校准一次。
- 避免过载：最大负载不应超过设计值（如500 kg/m²）。
总之，铸铁工装平台作为功能量具平台的核心，在机械试验台中扮演关键角色，通过其稳定性、精度和经济性，提升测试和测量的可靠性。如果您有具体应用需求或设计参数，我可以进一步提供优化建议！
