IPSec安全概述
一、IPSec工作原理
1.加密算法——机密性
VPN加密技术：
（1）对称密钥算法
加密方与解密方采用相同的密钥
用于加密用户数据
对称密钥算法
DES 56-bit keys
3DES 168-bit keys
AES 128、192、256 bit keys
（2）非对称密钥算法
加密方通过对端的公钥加密数据
解密方通过自己的私钥解密数据
用于密钥交换和数字签名
非对称密钥算法
RSA 512、768、1024、2048 bit keys
DH 768、1024、1536 bit keys

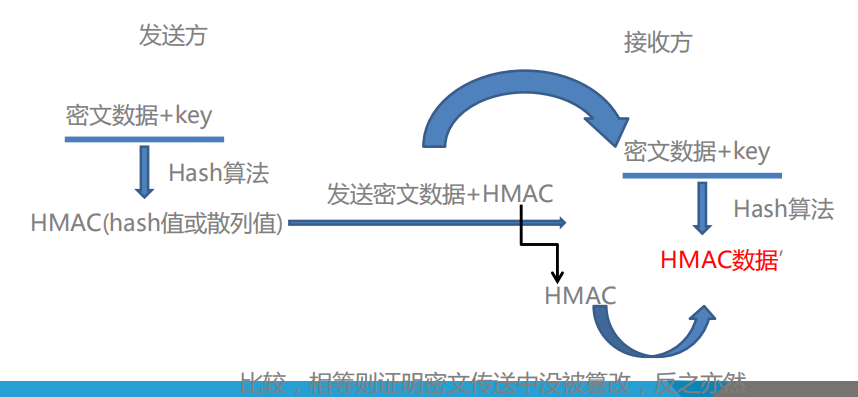

2.HASH/散列算法——完整性检查
散列函数：
（1）MD5算法
长度:128bit
（2）SHA-1/-2/-3算法
长度：160bit 256 512
3.身份认证-----防中间人身份欺骗
身份认证包括两个方面：
设备身份认证： Pre-Shared Keys （预共享key认证）、 RSA签名认证
用户身份认证 ：短信 、 usb-key 、 用户名和密码等
二、封装安全协议
IPSec协议使用下面两种协议对IP报文进行保护
1.AH协议（Authentication Header，协议号51）：
可以同时提供数据完整性确认、数据来源确认、防重放等安全特性；AH常用摘要算法HMAC-MD5和HMAC-SHA1实现该特性。
2.ESP协议（Encapsulating Security Payload，协议号50）
可以同时提供数据完整性确认、数据加密、防重放等安全特性；ESP通常使用DES、3DES、AES等加密算法实现数据加密，使用HMAC-MD5或HMAC-SHA1来实现数据完整性。
3.IPSec协议使用AH或ESP对报文进行保护时，会存在两种模式：
传输模式（Transport Mode）
隧道模式（Tunnel Mode）
四种模式：

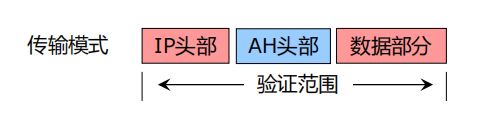

传输模式的AH（51）：
功能：完整性校验，身份认证，防重放攻击
发送方处理：
计算hash值：网络层+AH头+传输层+应用层+完整性校验密钥—>HASH1
将HASH值放入AH头部：网络层+AH头（HSAH1）+传输层+应用层
接收方处理：
计算hash值：网络层+AH头+传输层+应用层+完整性校验密钥—>HASH2
对比HSAH1和HASH2
隧道模式的AH(51)：
功能：完整性校验，身份认证，防重放攻击
发送方处理：
计算hash值：新网络层+AH头+原网络层+传输层+应用层+完整性校验密钥—>HASH1
将HASH值放入AH头部：新网络层+AH头（HSAH1）+原网络层+传输层+应用层
接收方处理：
计算hash值：新网络层+AH头+原网络层+传输层+应用层+完整性校验密钥—>HASH2
对比HSAH1和HASH2

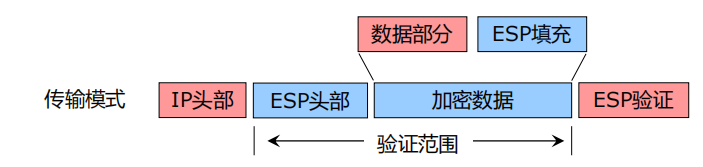

传输模式的ESP（50）：
功能：完整性校验，身份认证，防重放攻击，数据加密
发送方处理：
数据加密：（传输层+应用层）+ESP尾部+数据加密密钥—>加密数据
数据校验：（ESP头部+加密数据）+完整性校验密钥—>HASH1
将HASH值放入AH头部：网络层+ESP头部+加密数据+ESP认证（HSAH1）
接收方处理：
接收的数据：网络层+ESP头部+加密数据+ESP认证（HSAH1）
计算HASH值：（ESP头部+加密数据）+完整性校验密钥—>HASH2
对比HASH1和HASH2
如果一样就接受并解密，不一样就丢弃
不能放在内网：因为传输层有校验和，校验和中包含伪首部，所以IP地址不能经过NAT转换，所以VPN设备不能放在内网，只能放在边界。

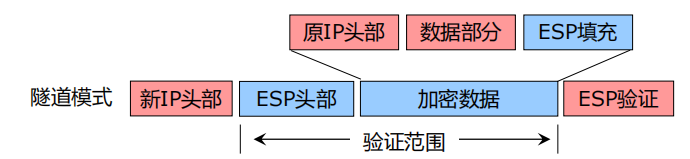

隧道模式的ESP（50）：
功能：完整性校验，身份认证，防重放攻击，数据加密
发送方处理：
数据加密：（原网络层头部+传输层+应用层）+ESP尾部+数据加密密钥—>加密数据
数据校验：（ESP头部+加密数据）+完整性校验密钥—>HASH1
将HASH值放入AH头部：新网络层+ESP头部+加密数据+ESP认证（HSAH1）
接收方处理：
接收的数据：新网络层+ESP头部+加密数据+ESP认证（HSAH1）
计算HASH值：（ESP头部+加密数据）+完整性校验密钥—>HASH2
对比HASH1和HASH2
如果一样就接受并解密，不一样就丢弃
