【DAB收音机】DAB服务跟随Service Follow功能(三)【FIG 0/24：OE Services】
Service Follow之FIG 0/24 OE Service
- 1. FIG 0/24数据帧介绍
-
- 1.1 短格式--变更事件指示(Change Event Indication, CEI)
- 1.2 长格式--数据库定义(Database definition)
- 1.3 OE Services字段
- 2. 发送信令
-
- 2.1 定义Database
- 2.2 变更database条目
- 3. 接收机行为
-
- 3.1 Reaction to CEI
- 3.2 Reaction to definition
1. FIG 0/24数据帧介绍

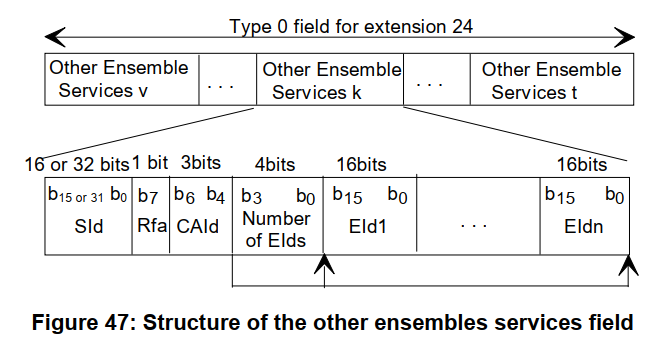

FIG 0/24数据包由头部+若干个OE Services字段组成。OE Services字段可以是长格式，也可以是短格式，取决于Number of EIds字段。
FIG 0/24的Database Key由来自标头字段的OE和P/D标志以及来自OE服务字段的SId字段组成。
此外，FIG 0/24提供了服务跟踪和OE报警公告的支持信息。
The FIG type 0 flags (see clause 5.2.2.1) are used as follows: C/N flag - SIV; OE flag - OE; P/D flag - P/D.
If the service is carried in the tuned ensemble the OE flag shall be set to “0” If the service is not carried in the tuned ensemble the OE flag shall be set to “1”.
- SId (Service Identifier): 这16位或者32位代表一个Service的id信息。
- CAId (Conditional Access Identifier): 这3位字段标识着服务所使用的访问控制系统(Access Control System (ACS))。详细定义在ETSI TS 102367文档中。一个非条件访问的DAB 接收机可以不被此字段打断。如果Service没有采用条件访问控制，则该字段为0。
- Number of EIds: 这4位字段，用于标识Ensemble Id的数
