光纤通信系统中的光纤数量以“条”计算，用CAD快速看图软件的【连续测量】功能来计量光纤工程量，能快速标记和计算线路长度，让光纤工程计量变得简单高效。

一、光纤

光纤可以传送模拟和数字信息。由于光纤通信具有损耗低、频带宽、数据率高、抗电磁干扰强等特点，不仅适用于长距离大容量点到点的通信，在高速率、距离较远的广域网和局域网中的应用也很广泛。与双绞线和同轴电缆相比，光纤具有的优点是较大的贷款、尺寸小而重量轻、较低的衰减、电磁隔离、较大的转发器间距。

二、光缆接续

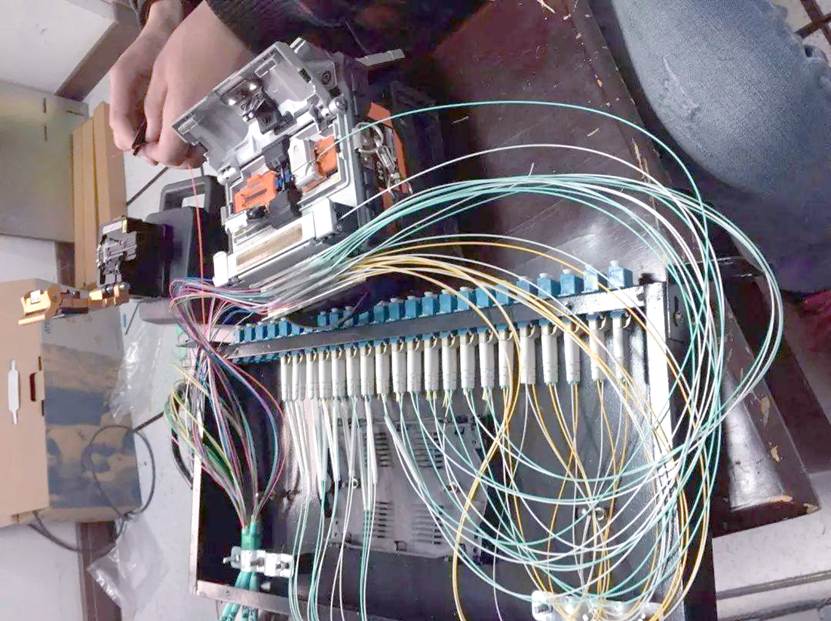

1.开剥光缆，将光缆固定到接续盒内。注意不要伤到束管，开剥长度1m左右，将油膏擦拭干净，将光缆穿入接续盒，固定钢丝时一定要压紧。以免造成光缆打滚折断纤芯。

2.分纤将光纤穿过热缩管。将不同束管、不同颜色的光纤分开，穿过热缩管。剥去涂覆层的光纤很脆弱，使用热缩管，可以保护光纤熔接头。

3.打开熔接机电源，采用预置的程式进行熔接，在使用中和使用后即使去除熔接机中的灰尘和光纤碎末。熔接前要根据系统使用的光纤和工作波长来选择合适的熔接程序。如没有特殊情况，一般都选用自动熔接程序。

4.制作光纤端面。用专用的剥线钳剥去涂覆层，再用沾酒精的清洁棉在裸纤上擦拭几次，用力要适度，然后用精密光纤切割刀切割光纤，对0.25mm（外涂层）光纤，切割长度为8-16mm，对0.9mm（外涂层）光纤，切割长度只能是16mm。

5.放置光纤。将光纤放在熔接机的V形槽中，小心压上光纤压板和光纤夹具，根据光纤切割长度设置光纤在压板中的位置，关上防风罩，即可自动完成熔接。

6.移出光纤用加热炉加热热缩管。打开防风罩，把光纤从熔机上取出，再将热缩管放在裸纤中心，放到加热炉中加热。

7.盘纤固定。将接续好的光纤盘到光纤收容盘上，在盘纤时，盘圈的半径越大，弧度越大，整个线路的损耗越小。

8.密封与挂起。野外接续盒要密封好，防止进水。熔接盒进水后出现部分光纤衰减增加。套上不锈钢挂钩并挂在吊线上。

三、光纤计量规则

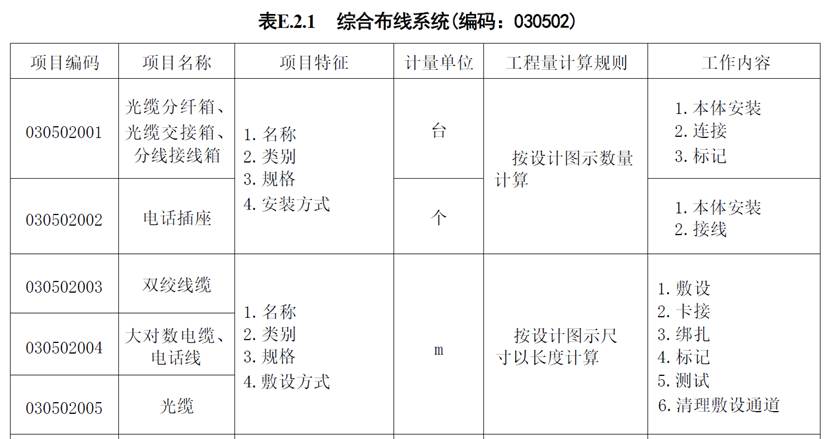

设备电缆、软光纤按名称、规格、型号、安装方式，以“m”计量，按设计图示尺寸以中心线长度“m”计算，以“条”计量，按设计图示数量以“条”计算。

四、实例分析

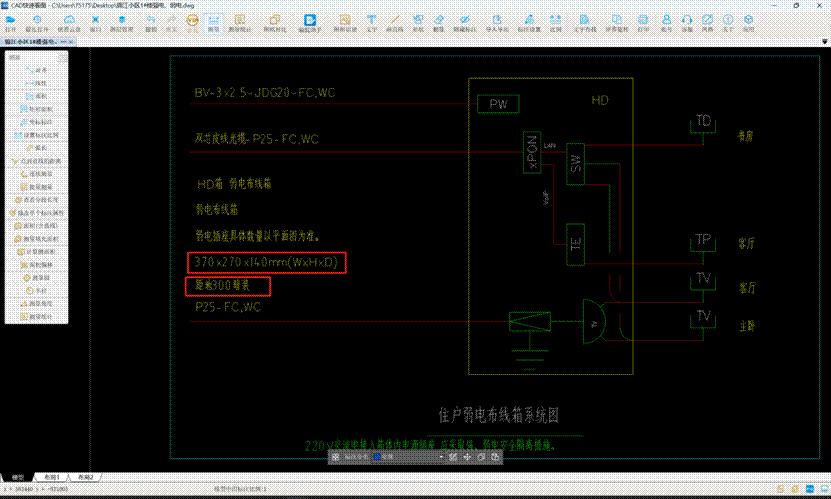

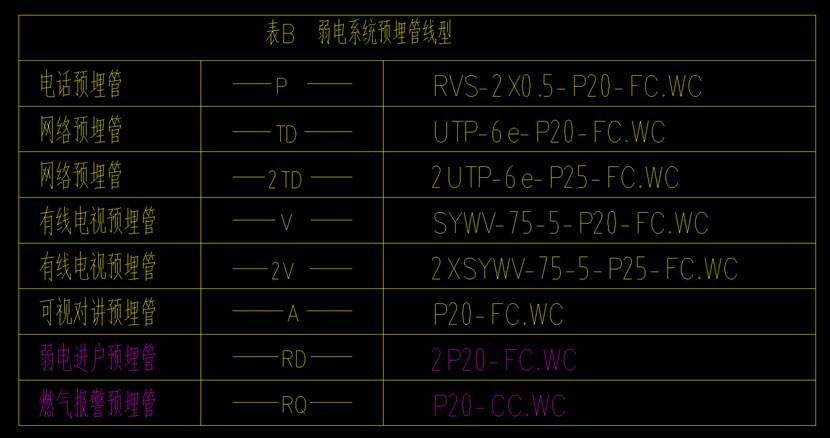

1.计算某住宅楼的光纤工程量，观察材料表和系统图。

2.用CAD快速看图查看图纸并计量

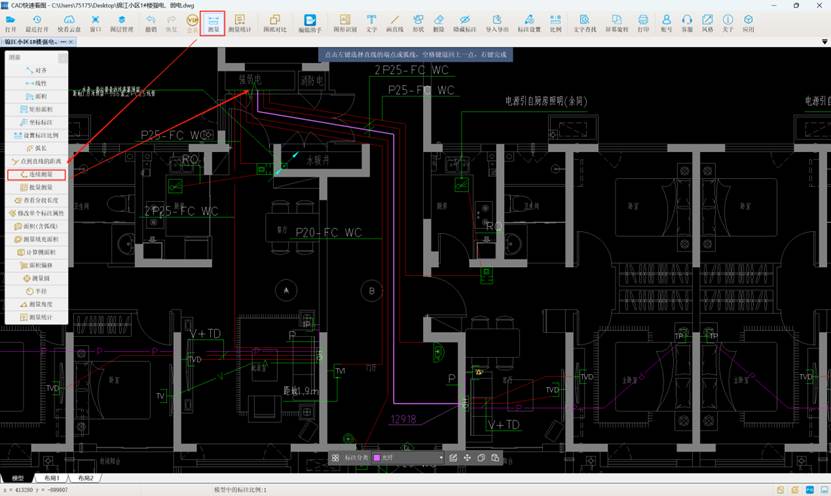

使用软件的【连续测量】功能，依次选择图中的起点、转角点、终点，右键确认，即从竖向桥架连到网络分线箱。得到光纤保护管水平长度为12.918m，结合竖向长度为 0.3m，则配管总长为13.218m，光纤总长为：（13.218+0.37+0.27）*2=27.716m

其他光纤回路也可采用同样的方法进行计量，读者可自行尝试。

光纤通信系统的光纤可用CAD快速看图的【连续测量】功能快速标记计量，非常方便。
