编排之神--Kubernetes中的网络通信-Flannel插件及Calico插件演练

news 2025/8/20 12:35:00

9.Kubernetes中的网络通信

9.1 Kubernetes通信整体架构

  • k8s通过CNI接口接入其他插件来实现网络通讯。
  • 目前比较流行的插件有flannel，calico等
  • CNI插件存放位置：
    • /etc/cni/net.d/8.3-flannel.conflist
  • 插件使用的解决方案如下：
    • 虚拟网桥，虚拟网卡，多个容器共用一个虚拟网卡进行通信。
    • 多路复用：MacVLAN，多个容器共用一个物理网卡进行通信。
    • 硬件交换：SR-LOV，一个物理网卡可以虚拟出多个接口，这个性能最好。
  • 容器间通信：
    • 同一个pod内的多个容器间的通信，通过lo即可实现pod之间的通信
    • 同一节点的pod之间通过cni网桥转发数据包。
    • 不同节点的pod之间的通信需要网络插件支持
  • pod和service通信:
    • 通过iptables或ipvs实现通信，ipvs取代不了iptables，因为ipvs只能做负载均衡，而做不了nat转换
  • pod和外网通信：
    • iptables的MASQUERADE
  • Service与集群外部客户端的通信；
    • （ingress、nodeport、loadbalancer）

9.2 flannel网络插件

9.2.1 插件组成
插件功能
VXLAN即Virtual Extensible LAN（虚拟可扩展局域网），是Linux本身支持的一种网络虚拟化技术。VXLAN可以完全在内核态实现封装和解封装工作，从而通过“隧道”机制，构建出覆盖网络（Overlay Network）
VTEPVXLAN Tunnel End Point（虚拟隧道端点），在Flannel中 VNI的默认值是1，这也是为什么宿主机的VTEP设备都叫flannel.1的原因
Cni0网桥设备，每创建一个pod都会创建一对 veth pair。其中一端是pod中的eth0，另一端是Cni0网桥中的端口（网卡）
Flannel.1TUN设备(虚拟网卡)，用来进行 vxlan 报文的处理（封包和解包）。不同node之间的pod数据流量都从overlay设备以隧道的形式发送到对端
Flanneldflannel在每个主机中运行flanneld作为agent，它会为所在主机从集群的网络地址空间中，获取一个小的网段subnet，本主机内所有容器的IP地址都将从中分配。同时Flanneld监听K8s集群数据库，为flannel.1设备提供封装数据时必要的mac、ip等网络数据信息

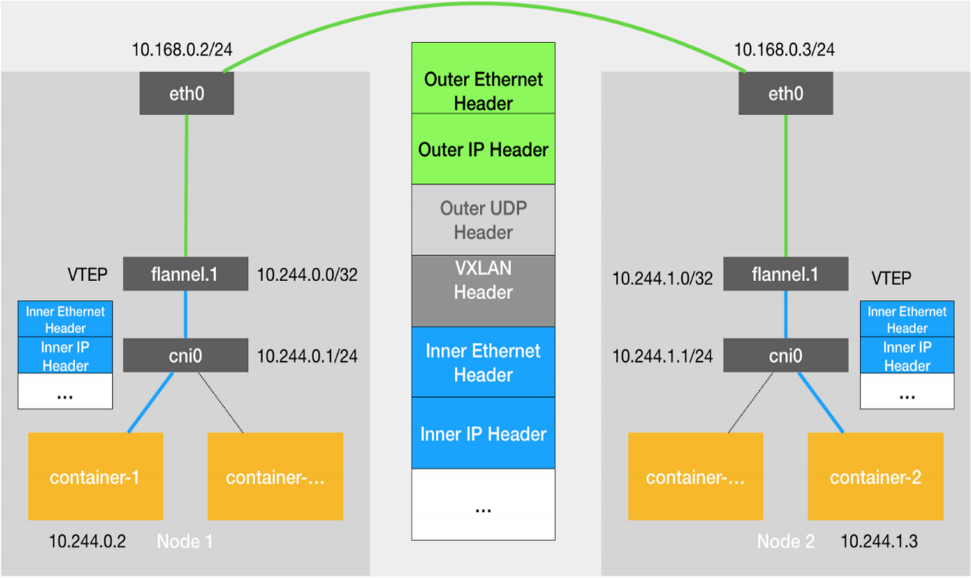

9.2.2 flannel跨主机通信原理

  • 当容器发送IP包，通过veth pair 发往cni网桥，再路由到本机的flannel.1设备进行处理。
  • VTEP设备之间通过二层数据帧进行通信，源VTEP设备收到原始IP包后，在上面加上一个目的MAC地址，封装成一个内部数据帧，发送给目的VTEP设备。
  • 内部数据桢，并不能在宿主机的二层网络传输，Linux内核还需要把它进一步封装成为宿主机的一个普通的数据帧，承载着内部数据帧通过宿主机的eth0进行传输。
  • Linux会在内部数据帧前面，加上一个VXLAN头，VXLAN头里有一个重要的标志叫VNI，它是VTEP识别某个数据桢是不是应该归自己处理的重要标识。
  • flannel.1设备只知道另一端flannel.1设备的MAC地址，却不知道对应的宿主机地址是什么。在linux内核里面，网络设备进行转发的依据，来自FDB的转发数据库，这个flannel.1网桥对应的FDB信息，是由flanneld进程维护的。
  • linux内核在IP包前面再加上二层数据帧头，把目标节点的MAC地址填进去，MAC地址从宿主机的ARP表获取。
  • 此时flannel.1设备就可以把这个数据帧从eth0发出去，再经过宿主机网络来到目标节点的eth0设备。目标主机内核网络栈会发现这个数据帧有VXLAN Header，并且VNI为1，Linux内核会对它进行拆包，拿到内部数据帧，根据VNI的值，交给本机flannel.1设备处理,flannel.1拆包，根据路由表发往cni网桥，最后到达目标容器。

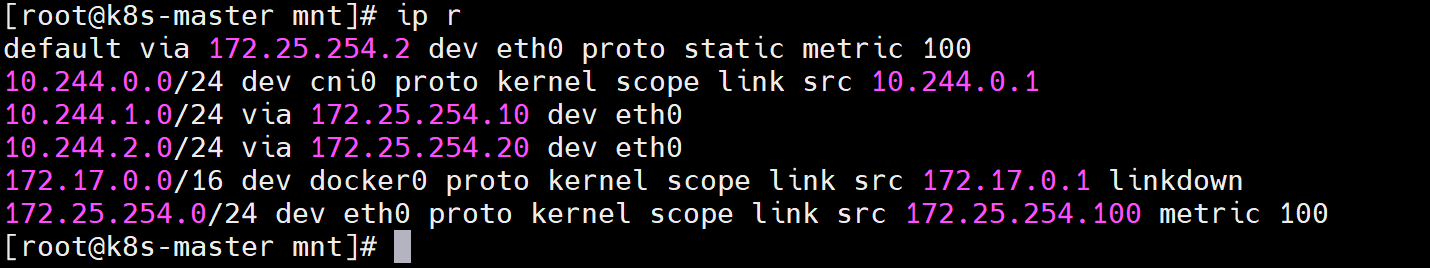

# 默认网络通信路由
[root@k8s-master ~]# ip r# 桥接转发数据库
[root@k8s-master ~]# bridge  fdb# arp列表
[root@k8s-master ~]# arp -n
9.2.3 flannel支持的后端模式
网络模式功能
vxlan报文封装，默认模式
Directrouting直接路由，跨网段使用vxlan，同网段使用host-gw模式
host-gw主机网关，性能好，但只能在二层网络中，不支持跨网络 如果有成千上万的Pod，容易产生广播风暴，不推荐
UDP性能差，不推荐
9.2.3.1 更改flannel的默认模式

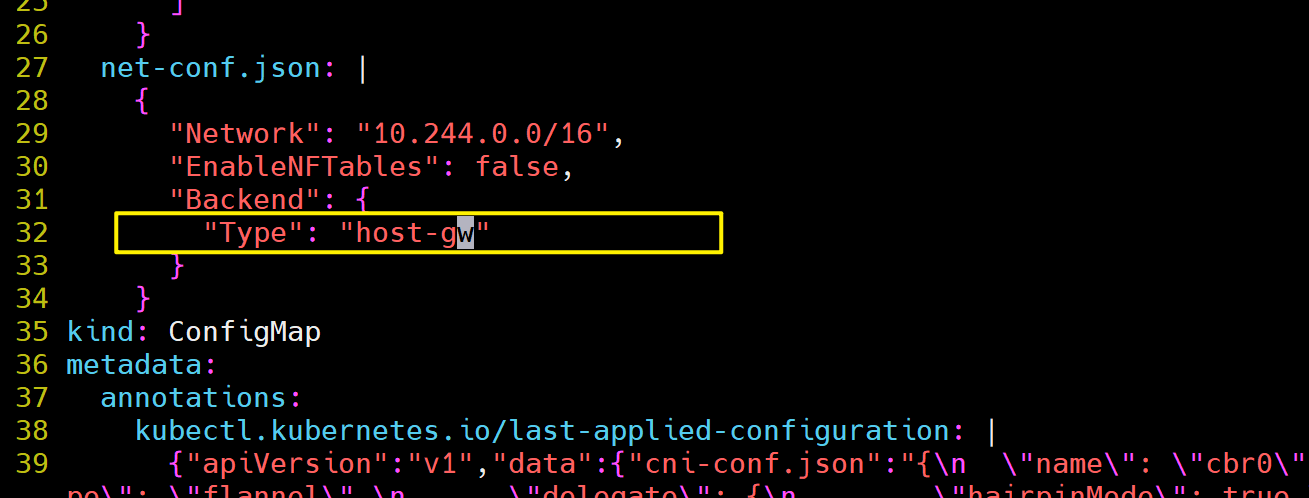

[root@k8s-master ~]# kubectl -n kube-flannel edit cm kube-flannel-cfg
apiVersion: v1
data:cni-conf.json: |{"name": "cbr0","cniVersion": "0.3.1","plugins": [{"type": "flannel","delegate": {"hairpinMode": true,"isDefaultGateway": true}},{"type": "portmap","capabilities": {"portMappings": true}}]}net-conf.json: |{"Network": "8.3.244.0.0/16","EnableNFTables": false,"Backend": {"Type": "host-gw"			#更改内容}}# 重启pod
[root@k8s-master ~]# kubectl -n kube-flannel delete pod --all[root@k8s-master ~]# ip r
image-20250819101032801 image-20250819101147962

9.3 Calico网络插件

官网：

https://docs.projectcalico.org/getting-started/kubernetes/self-managed-onprem/onpremises

Calico 是一个开源的容器网络解决方案，主要应用于 Kubernetes、OpenShift、Docker 等容器编排平台;

作为 Container Network Interface (CNI) 插件来提供网络连接和网络安全策略。

它的核心设计目标是提供高性能、可扩展且安全的网络，特别适合大规模的生产环境部署。

# 主要优势：
1.高性能： 纯三层路由模式提供接近物理网络的性能。
2.强大的网络策略： 业界领先的 Kubernetes NetworkPolicy 实现，支持更复杂的策略规则（如命名空间选择器、服务账户选择器、端口范围、拒绝规则、策略优先级等）。
3.可扩展性： 通过 BGP 和路由反射器，能够支持超大规模集群（数千节点）。
4.灵活性： 支持多种网络后端（纯 BGP、IPIP、VXLAN）以适应不同底层基础设施。
5.云原生集成： 与 Kubernetes API 深度集成，管理方式原生（使用 kubectl）。
6.跨集群/混合云连接： Calico 的企业版（Tigera Secure）和部分开源组件（如 calicoctl 结合 BGP）支持跨 Kubernetes 集群或连接容器网络与传统 VM/物理网络。
7.活跃的社区和生态系统： 由 Tigera 公司主导开发，拥有庞大的用户群体和活跃的社区支持。
8.丰富的可视化和监控（企业版更强）： 提供网络流量、策略执行情况的可视化工具（如 Calico Enterprise UI/Felix 指标）。
9.3.1 Calico简介
  • 纯三层的转发，中间没有任何的NAT和overlay，转发效率最好。
  • Calico仅依赖三层路由可达。
  • Calico较少的依赖性使它能适配所有 VM、Container、白盒或者混合环境场景。

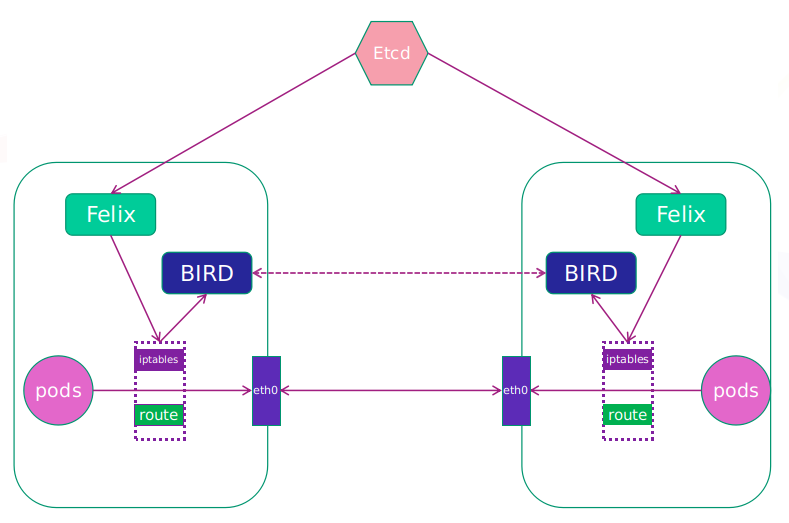

9.3.2 Calico网络架构

  • Felix：
    • 监听ECTD中心的存储获取事件，用户创建pod后，Felix负责将其网卡、IP、MAC都设置好，然后在内核的路由表里面写一条，注明这个IP应该到这张网卡。同样如果用户制定了隔离策略，Felix同样会将该策略创建到ACL中，以实现隔离。
  • BIRD：
    • 一个标准的路由程序，边界网关路由；
    • 它会从内核里面获取哪一些IP的路由发生了变化，然后通过标准BGP的路由协议扩散到整个其他的宿主机上，让外界都知道这个IP在这里，路由的时候到这里
9.3.3 部署Calico
  • 删除flannel插件
[root@k8s-master ~]# kubectl delete  -f kube-flannel.yml
  • 删除所有节点上flannel配置文件,避免冲突
[root@k8s-master & node1-2 ~]# rm -rf /etc/cni/net.d/xxxxxxx  		# xxx:这里需要自己tab补齐
  • （可选）下载部署文件
# 如果使用的是资源包里面的内容，这里建议上传而不是下载

[root@k8s-master calico]# curl https://raw.githubusercontent.com/projectcalico/calico/v3.28.1/manifests/calico-typha.yaml -o calico.yaml
  • （可选）下载镜像上传至仓库：

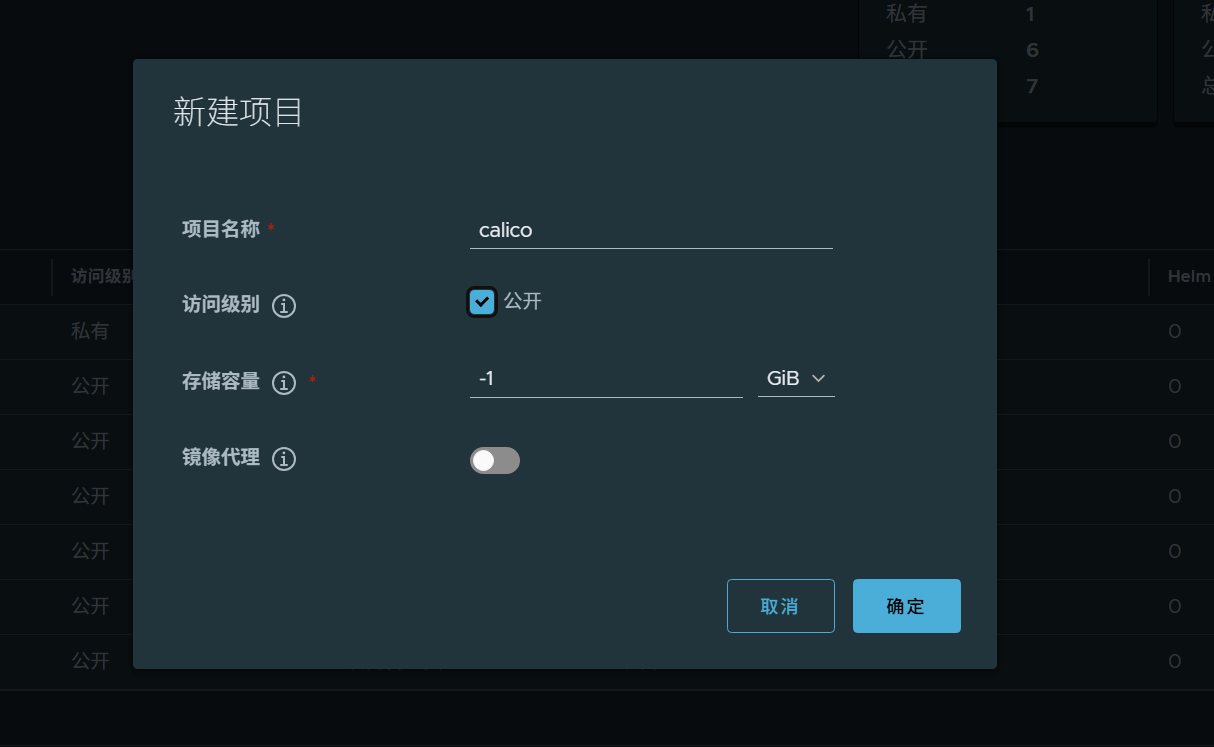

# 这里建议使用资源包里面的内容，并上传至harbor仓库，并建立calico项目
[root@k8s-master mnt]# docker load -i calico-3.28.1.tar
[root@k8s-master mnt]# docker tag  calico/cni:v3.28.1 reg.dhj.org/calico/cni:v3.28.1
[root@k8s-master mnt]# docker tag  calico/node:v3.28.1 reg.dhj.org/calico/node:v3.28.1
[root@k8s-master mnt]# docker tag  calico/kube-controllers:v3.28.1 reg.dhj.org/calico/kube-controllers:v3.28.1
[root@k8s-master mnt]# docker tag  calico/typha:v3.28.1 reg.dhj.org/calico/typha:v3.28.1
[root@k8s-master mnt]# docker push reg.dhj.org/calico/cni:v3.28.1
[root@k8s-master mnt]# docker push reg.dhj.org/calico/node:v3.28.1
[root@k8s-master mnt]# docker push reg.dhj.org/calico/kube-controllers:v3.28.1
[root@k8s-master mnt]# docker push reg.dhj.org/calico/typha:v3.28.1

# 如果执意使用镜像拉取的话，真的不推荐（除了生产环境中）
[root@k8s-master ~]# docker pull docker.io/calico/cni:v3.28.1
[root@k8s-master ~]# docker pull docker.io/calico/node:v3.28.1
[root@k8s-master ~]# docker pull docker.io/calico/kube-controllers:v3.28.1
[root@k8s-master ~]# docker pull docker.io/calico/typha:v3.28.1
image-20250819101918589
  • 更改yml设置
[root@k8s-master calico]# vim calico.yaml
4835           image: calico/cni:v3.28.1
4835           image: calico/cni:v3.28.1
4906           image: calico/node:v3.28.1
4932           image: calico/node:v3.28.1
5160           image: calico/kube-controllers:v3.28.1

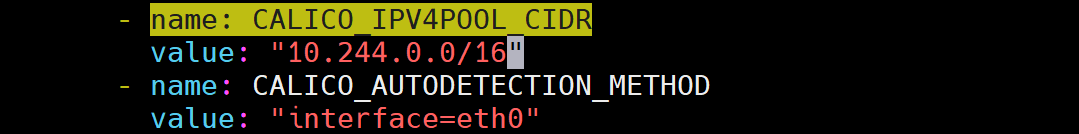

5249         - image: calico/typha:v3.28.14970             - name: CALICO_IPV4POOL_IPIP
4971               value: "Never"4999             - name: CALICO_IPV4POOL_CIDR
5000               value: "8.3.244.0.0/16"				# 这里使用的是自己的cluster网段（下面有查看网段的命令）
5001             - name: CALICO_AUTODETECTION_METHOD
5002               value: "interface=eth0"[root@k8s-master calico]# kubectl apply -f calico.yaml
[root@k8s-master calico]# kubectl -n kube-system get pods
image-20250819103326368
# 查看集群网段
[root@k8s-master ~]# cat /etc/kubernetes/manifests/kube-controller-manager.yaml | grep cidr
  • 测试
[root@k8s-master mnt]#  kubectl run  web --image myapp:v1
pod/web created
[root@k8s-master mnt]# kubectl get pods -o wide
web       1/1     Running   0             10s   10.244.169.128   k8s-node2   <none>           <none>
[root@k8s-master mnt]# curl 10.244.169.128
Hello MyApp | Version: v1 | <a href="hostname.html">Pod Name</a>
