技术详解及案例汇总|JY-V620半导体RFID读写器在晶圆盒追踪中的使用

晶圆盒（FOUP）的精准追踪与管理是半导体制造中提升良率和效率的关键环节。JY-V620半导体RFID读写器通过“红外触发+电子货架管理”的创新设计，实现了晶圆盒从入库到调度的全流程自动化。

一、技术解析：红外触发与系统集成设计

1.红外触发机制

非接触式自动感应：
JY-V620内置红外传感器，当晶圆盒（FOUP）放置于电子货架储存位时，红外线自动感知物体存在，瞬时触发读写器天线工作，读取嵌入FOUP侧壁的TI玻璃管标签（如RI-TRP-DR2B系列）。全程无需人工干预，避免误操作及晶圆污染风险。

抗干扰与精准识别：
工作频率为134.2kHz低频段，穿透金属外壳能力强，适应半导体无尘车间环境。识别距离≤5cm，确保仅对当前货位的晶圆盒进行读取，避免相邻货位干扰。

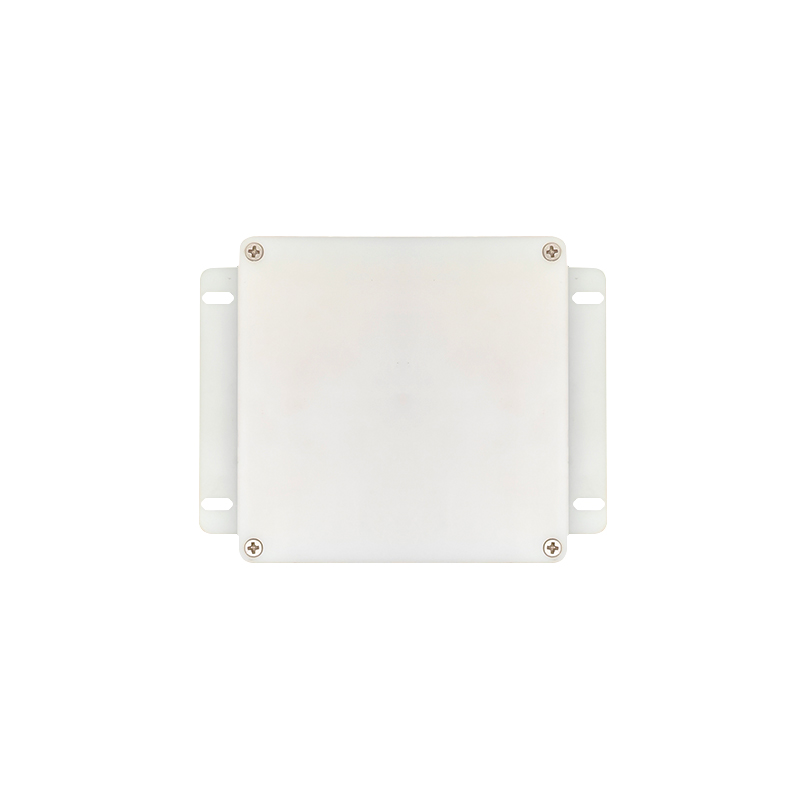

2.高度集成化设计

四合一功能模块：
集成天线、信号放大器、控制器及红外感应器于一体，尺寸仅130×100×16mm（约智能手机大小），可直接嵌入货架识别位后方，不占用仓储空间。

工业级通信协议：
支持RS485接口与Modbus RTU协议，实现多台设备串联通信，降低布线复杂度，并直接对接MES/上位机系统，实时同步晶圆盒位置、批次及工序状态数据。

工业级环境适应性
工作温度 : -25℃ ~ 70℃ ，适应晶圆存储低温环境及高温车间
工作湿度：10–90% RH， 满足无尘车间防潮要求
电路保护：28V过压保护 ，防止电压波动导致设备损坏
功耗：0.72W（9-24V宽电压），节能且适配工业电源系统

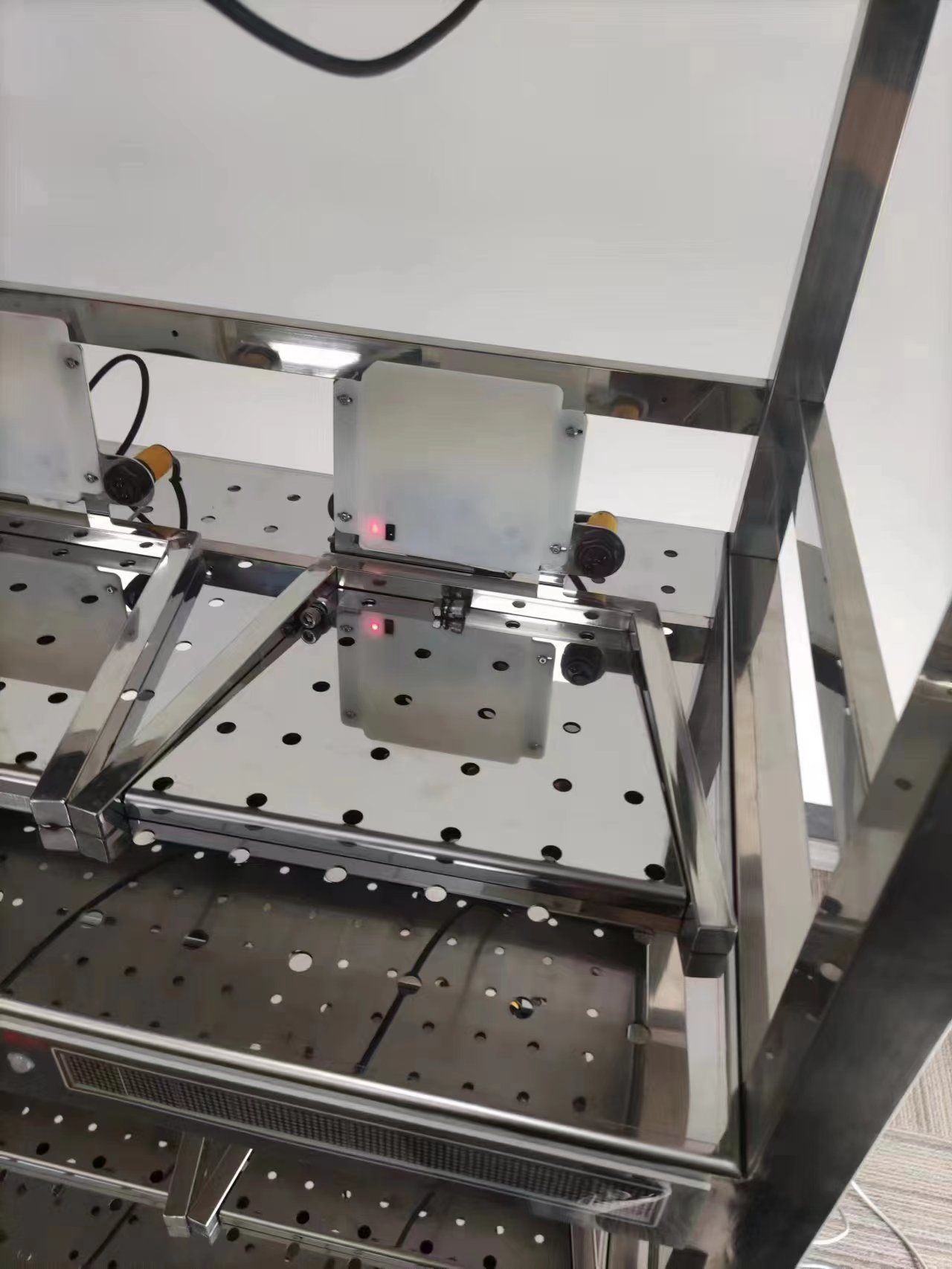

二、核心应用场景：电子货架管理与全流程追踪

1. 电子货架智能化管理**

实时库存可视化：
每个货位底部部署一台JY-V620。当FOUP放置时，读写器读取标签并上传数据至系统，前端显示屏即时更新晶圆类型、批次及状态；移除时自动标记“已取走”，实现库存动态零延迟更新。

防错与快速定位：
某晶圆厂案例显示，部署后库存盘点时间减少80%，错放率降至0.1%以下。工人通过PC端输入晶圆盒编号，可秒级定位其货架位置及历史流转路径。

2. 清洗环节防工序混淆
   流程自动化校验：
   在清洗工位上方安装JY-V620，当携带标签的FOUP抵达时，读写器自动校验位置匹配性。清洗完成后，系统标记“已完成”状态，若晶圆盒误入未授权工位，系统即时告警。

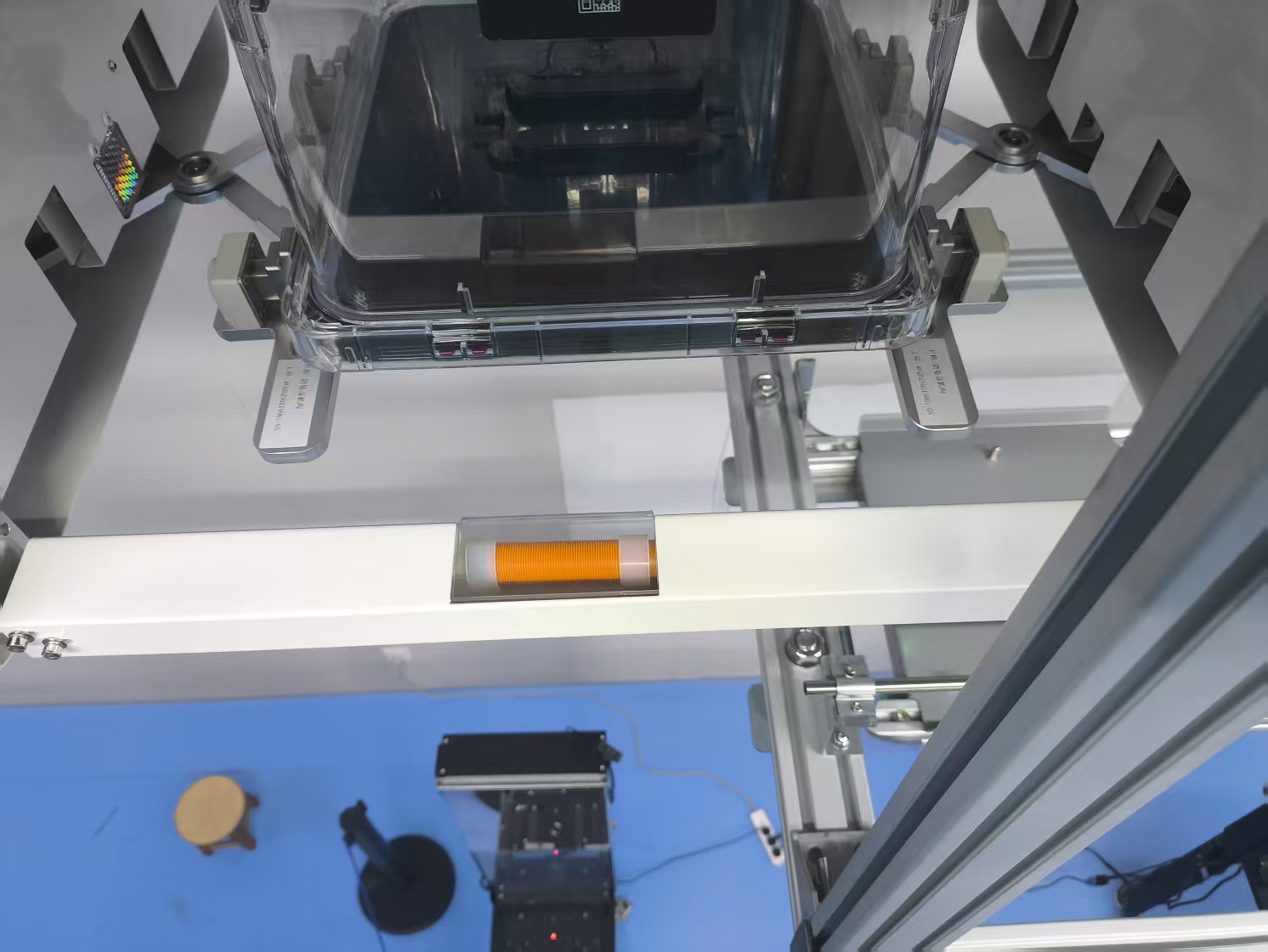

3. 天车搬运协同
   闭环式物流验证：
   天车搭载JY-V620后，搬运过程中读取FOUP标签信息，并与目的地存储位的标签数据比对。若信息不匹配（如目标货位为12英寸晶圆而搬运盒为8英寸），天车停止放置并触发警报，防止混放事故。


三、部署要点与量化效益

1. 实施关键点
   硬件部署：
   读写器需嵌入货架识别位正后方，标签朝向与天线平面平行（倾斜≤15°），以保障最大读距。
   系统集成：
   通过RS485串联多台设备（建议单总线≤32台），配置独立Modbus地址，并通过OPC UA协议接入MES系统，实现生产-仓储数据闭环。

2. 效益量化分析
   库存准确率：99.9% → 近乎零误差 ； 实时自动更新，消除人工录入滞后
   周转效率：提升25%+ ；减少盘点/查找时间，加速物流响应
   晶圆报废率：降低30% ；防错放、防工序混淆减少污染损失

四、技术延伸与行业展望
从单点到全链路追溯：
JY-V620的标签数据可串联清洗、天车搬运、仓储等多环节，形成晶圆盒“生产→存储→运输”全生命周期数字轨迹，为良率分析提供数据基底。

IIoT融合升级：
结合红外传感与AGV调度系统（如通过Modbus TCP协议），未来可扩展至动态路径优化：依据晶圆紧急程度实时调整搬运优先级，进一步压缩产线等待时间。

结论
JY-V620以红外触发技术为核心，通过毫秒级响应与零接触识别，重塑了半导体电子货架管理的自动化标准；其工业级设计及TI标签深度兼容性，更使之成为晶圆盒全流程追踪的关键支点。随着半导体制造向“黑灯工厂”演进，此类高可靠、易集成的RFID设备，将持续推动生产透明化与零缺陷目标的实现。
