Shader开发（十五）创建四边形
现代计算机图形学中，纹理映射技术是实现高质量视觉效果的核心技术之一。与仅依赖顶点颜色的传统渲染方式相比，纹理技术能够以更低的几何复杂度实现更丰富的视觉细节。本章将详细探讨纹理技术的基础——四边形网格的构建方法及其底层的索引缓冲区技术。
纹理技术的必要性
顶点颜色方案的局限性
使用纯顶点颜色渲染复杂图像存在以下技术限制：
几何复杂度：渲染高细节图像（如图3-1所示的鹦鹉照片）需要数百万个顶点
存储效率：每个顶点都需要独立的颜色数据，造成显著的内存开销
维护成本：图像内容的修改需要重新构建整个网格结构
性能影响：大量顶点数据的传输和处理会降低渲染性能
图3-1 鹦鹉照片
纹理映射技术优势
纹理映射通过将二维图像数据映射到三维网格表面，有效解决了上述问题：
图像数据以纹理形式独立存储，网格仅需基本几何信息
纹理内容可独立修改，无需重构网格
单个片元可访问纹理的任意精度细节
现代GPU对纹理采样操作进行了专门优化
纹理映射的技术原理
纹理坐标系统
纹理映射的核心机制包括以下组件：
纹理坐标（UV 坐标）：为网格顶点指定 2D 坐标（范围通常 [0,1]）。
插值：渲染管线在面间插值 UV 坐标，每个片元获得唯一 UV 值。
纹理采样：片元着色器根据 UV 坐标从纹理中提取颜色。
纹理采样流程
顶点UV坐标 → GPU插值计算 → 片元UV坐标 → 纹理采样 → 最终颜色
这一流程确保了纹理能够平滑地映射到任意复杂的三维表面。
四边形网格构建
从三角形到四边形的技术转换
在基于三角形的渲染系统中，四边形必须通过两个三角形的组合来实现。图3-2展示了这种基本的几何分解：

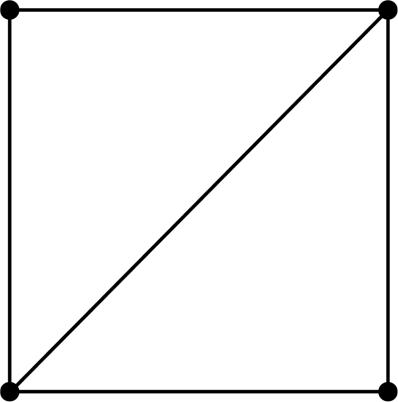

图3-2 由两个三角形拼成的四边形
构建四边形网格时，存在两种主要的数据组织方案：
独立顶点方案：为每个三角形创建独立的顶点数据（6个顶点）
索引缓冲区方案：创建共享顶点池，通过索引引用（4个顶点）
索引缓冲区方案在内存效率和渲染性能方面均优于独立顶点方案，是现代图形系统的标准实践。
索引缓冲区技术
顶点定义
首先定义四边形的四个顶点坐标：
void ofApp::setup() {// 定义四边形的四个顶点（逆时针顺序）quad.addVertex(glm::vec3(-1, -1, 0)); // 左下角 - 索引0quad.addVertex(glm::vec3(-1, 1, 0)); // 左上角 - 索引1quad.addVertex(glm::vec3( 1, 1, 0)); // 右上角 - 索引2quad.addVertex(glm::vec3( 1, -1, 0)); // 右下角 - 索引3顶点属性
为每个顶点分配颜色属性（用于调试和验证）：
// 为调试目的分配顶点颜色quad.addColor(ofDefaultColorType(1, 0, 0, 1)); // 红色quad.addColor(ofDefaultColorType(0, 1, 0, 1)); // 绿色quad.addColor(ofDefaultColorType(0, 0, 1, 1)); // 蓝色quad.addColor(ofDefaultColorType(1, 1, 1, 1)); // 白色索引缓冲区构建
通过索引数组定义两个三角形的顶点连接关系：
// 定义索引缓冲区：两个三角形共享顶点ofIndexType indices[6] = { 0, 1, 2, 2, 3, 0 };quad.addIndices(indices, 6);索引序列解析：
第一个三角形：顶点0 → 顶点1 → 顶点2
第二个三角形：顶点2 → 顶点3 → 顶点0

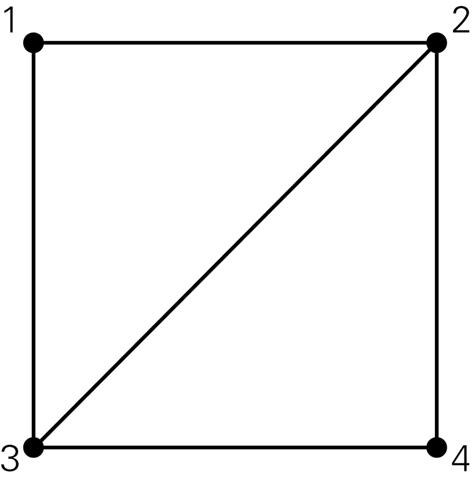

图3-3 标记了每个顶点索引的四边形网格
索引缓冲区：数组指定顶点连接顺序（0-1-2 为第一个三角形，2-3-0 为第二个）。重用顶点 0 和 2，节省内存。
优势：适用于复杂网格，如游戏角色，避免冗余数据。
渲染效果：使用之前的着色器，将显示渐变色填充窗口。

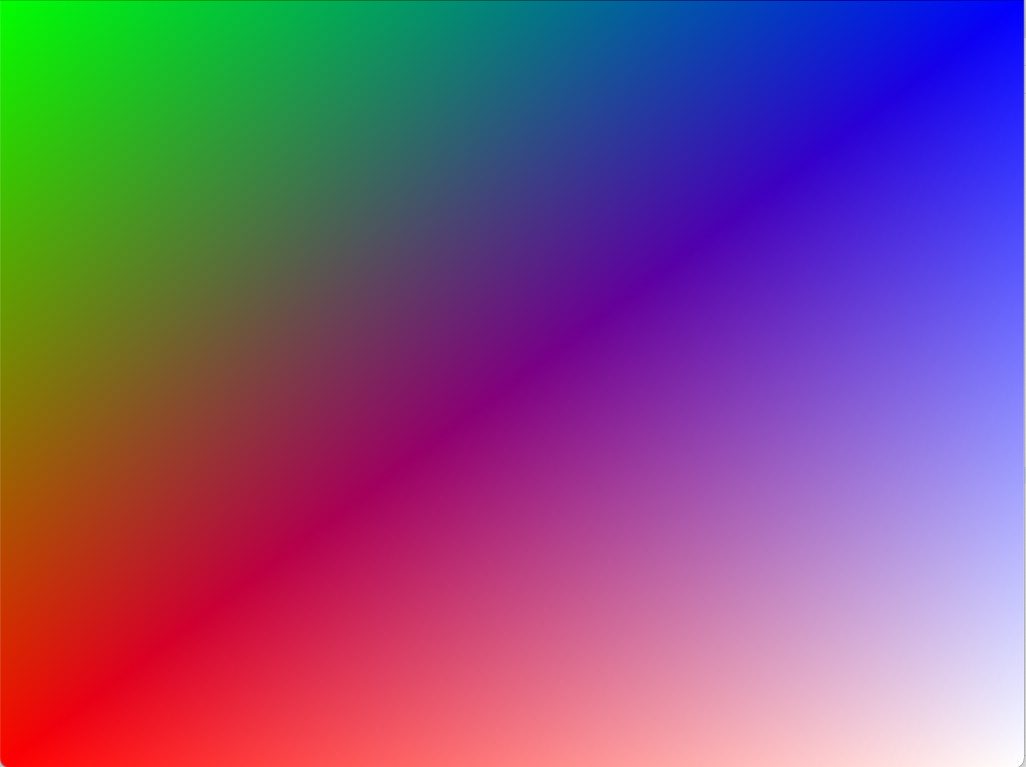

四边形效果如下图：
索引缓冲区的特性
顶点属性的原子性
索引缓冲区中的每个索引值引用的是完整的顶点数据，包括：
顶点位置坐标
顶点颜色属性
纹理坐标（后续添加）
其他自定义属性
这种原子性设计确保了顶点数据的一致性和完整性。
内存优化效果
相比独立顶点方案，索引缓冲区技术实现了：
内存节省：四边形仅需4个顶点而非6个
缓存友好：共享顶点数据提高了GPU缓存命中率
带宽优化：减少了顶点数据的传输量
项目代码参考
项目结构
项目根目录/
├── src/
│ ├── ofApp.h
│ ├── ofApp.cpp
│ └── main.cpp
└── bin/data/├── first_vertex.vert└── first_fragment.fragofApp.h
#pragma once#include "ofMain.h"class ofApp : public ofBaseApp{public:void setup();void update();void draw();void keyPressed(int key);void keyReleased(int key);void mouseMoved(int x, int y );void mouseDragged(int x, int y, int button);void mousePressed(int x, int y, int button);void mouseReleased(int x, int y, int button);void mouseEntered(int x, int y);void mouseExited(int x, int y);void windowResized(int w, int h);void dragEvent(ofDragInfo dragInfo);void gotMessage(ofMessage msg);ofMesh quad;ofShader shader;
};
ofApp.cpp
#include "ofApp.h"//--------------------------------------------------------------
void ofApp::setup()
{// 定义四边形的四个顶点（逆时针顺序）quad.addVertex(glm::vec3(-1, -1, 0)); // 左下角 - 索引0quad.addVertex(glm::vec3(-1, 1, 0)); // 左上角 - 索引1quad.addVertex(glm::vec3( 1, 1, 0)); // 右上角 - 索引2quad.addVertex(glm::vec3( 1, -1, 0)); // 右下角 - 索引3// 为调试目的分配顶点颜色quad.addColor(ofDefaultColorType(1, 0, 0, 1)); // 红色quad.addColor(ofDefaultColorType(0, 1, 0, 1)); // 绿色quad.addColor(ofDefaultColorType(0, 0, 1, 1)); // 蓝色quad.addColor(ofDefaultColorType(1, 1, 1, 1)); // 白色// 定义索引缓冲区：两个三角形共享顶点ofIndexType indices[6] = { 0, 1, 2, 2, 3, 0 };quad.addIndices(indices, 6);shader.load("vertex_color.vert", "vertex_color.frag");
}//--------------------------------------------------------------
void ofApp::update(){}//--------------------------------------------------------------
void ofApp::draw(){shader.begin();quad.draw();shader.end();}//--------------------------------------------------------------
void ofApp::keyPressed(int key){}//--------------------------------------------------------------
void ofApp::keyReleased(int key){}//--------------------------------------------------------------
void ofApp::mouseMoved(int x, int y ){}//--------------------------------------------------------------
void ofApp::mouseDragged(int x, int y, int button){}//--------------------------------------------------------------
void ofApp::mousePressed(int x, int y, int button){}//--------------------------------------------------------------
void ofApp::mouseReleased(int x, int y, int button){}//--------------------------------------------------------------
void ofApp::mouseEntered(int x, int y){}//--------------------------------------------------------------
void ofApp::mouseExited(int x, int y){}//--------------------------------------------------------------
void ofApp::windowResized(int w, int h){}//--------------------------------------------------------------
void ofApp::gotMessage(ofMessage msg){}//--------------------------------------------------------------
void ofApp::dragEvent(ofDragInfo dragInfo){}
main.cpp
#include "ofMain.h"
#include "ofApp.h"//========================================================================
int main() {ofGLWindowSettings glSettings;glSettings.setSize(1024, 768); //was 748 verticalglSettings.windowMode = OF_WINDOW;glSettings.setGLVersion(4, 1);ofCreateWindow(glSettings);printf("%s\n", glGetString(GL_VERSION));ofRunApp(new ofApp());}
vertex_color.vert
#version 410// 布局限定符：指定顶点属性的输入位置
layout(location = 0) in vec3 position; // 位置属性
layout(location = 1) in vec4 color; // 颜色属性// 输出变量：传递给片元着色器
out vec4 vertex_color; // 将颜色传递给下一阶段void main()
{// 变换顶点位置gl_Position = vec4(position, 1.0);// 传递颜色数据vertex_color = color;
}
vertex_color.frag
#version 410// 输入变量：接收来自顶点着色器的数据
in vec4 vertex_color; // 插值后的颜色// 输出变量：最终像素颜色
out vec4 output_color;void main()
{// 直接使用插值后的颜色output_color = vertex_color;
}
