canoe发送接收报文不通到底是接口问题还是配置问题如何处理

针对CANoe发送接收报文不通的问题，需要系统排查接口和配置问题。以下是逐步处理方案：

一、快速定位问题类型

1. 基础检查

   • 物理接口：确认线缆连接（如DB9/CAN接口）无松动或损坏
   • 电源状态：检查CAN卡/接口卡供电指示灯是否正常
   • 环境干扰：确保无强电磁干扰源（如电机、变频器）

2. 初步诊断工具

   # 使用CANoe内置诊断功能
   def basic_check():if not hardware_detected():  # 硬件检测return "接口异常"elif not bus_voltage_ok():   # 总线电压检测return "电气故障"else:return "进入配置排查"


二、配置问题排查（概率60%）

1. 通信参数验证

   • 波特率一致性：确认所有节点波特率匹配（如500kbps）
   • 报文ID范围：检查发送/接收ID是否在有效过滤范围内
   • 采样点设置：确保采样点位置（通常75%-80%）符合网络要求

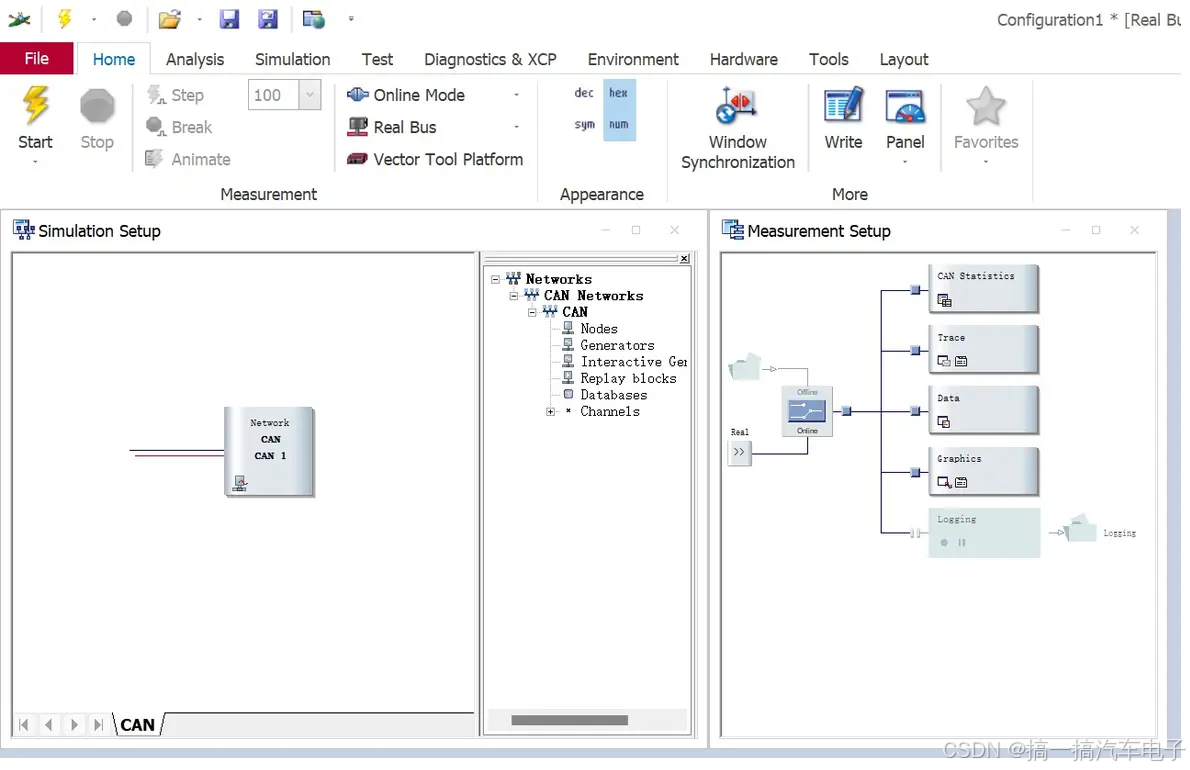

2. 通道配置检测

   # 典型配置错误示例
   channel_config = {'channel': 1,           # 必须与实际物理通道对应'termination': True,    # 终端电阻使能状态'bus_type': 'CAN',      # 总线类型(CAN/LIN等)'filter': [0x100, 0x200] # 接收过滤器范围
   }


三、接口问题排查（概率40%）

1. 硬件层检测

   • 示波器测量：检查CAN_H/CAN_L差分信号幅值（正常值：$V_{diff}\approx 2V$）
   • 终端电阻：测量总线阻值（正常值：Rterm=60ΩR_{term} = 60\OmegaR
