信号上升时间Tr不为0的信号反射情况

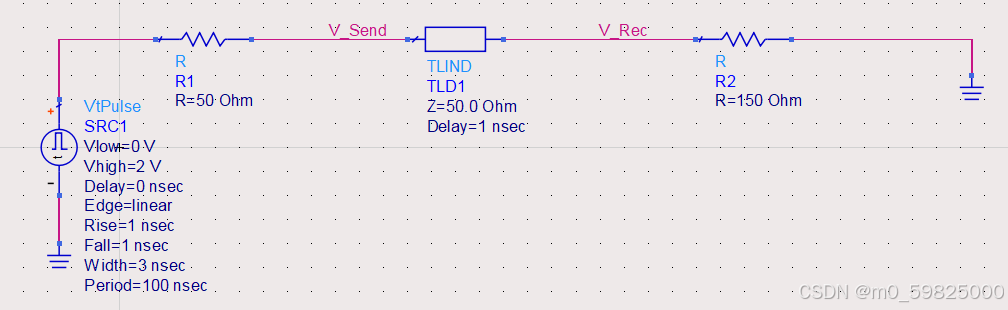

使用ADS建模观察信号上升时间不为0时信号波形反射情况，建模原理图如下：

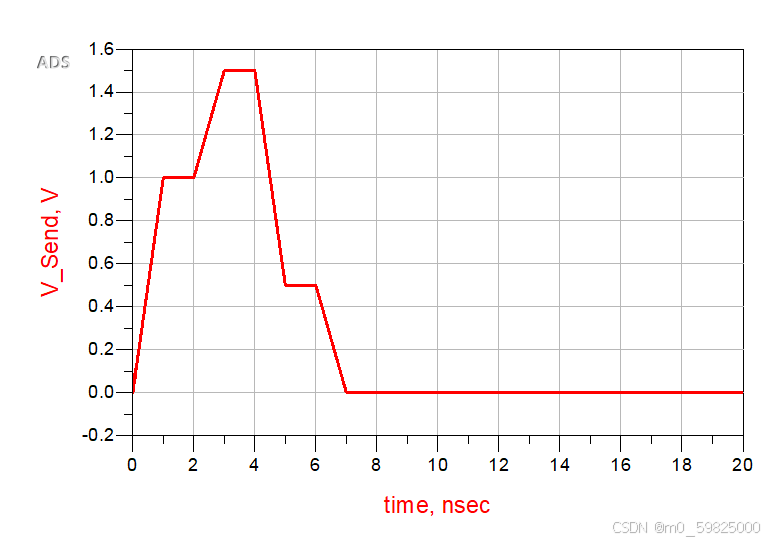

仿真波形如下：
那么为什么会出现这种波形情况呢？下面继续单独添加两种波形：输入波形和反射波形。然后将输入波形和反射波行叠加在一起后观察波形。

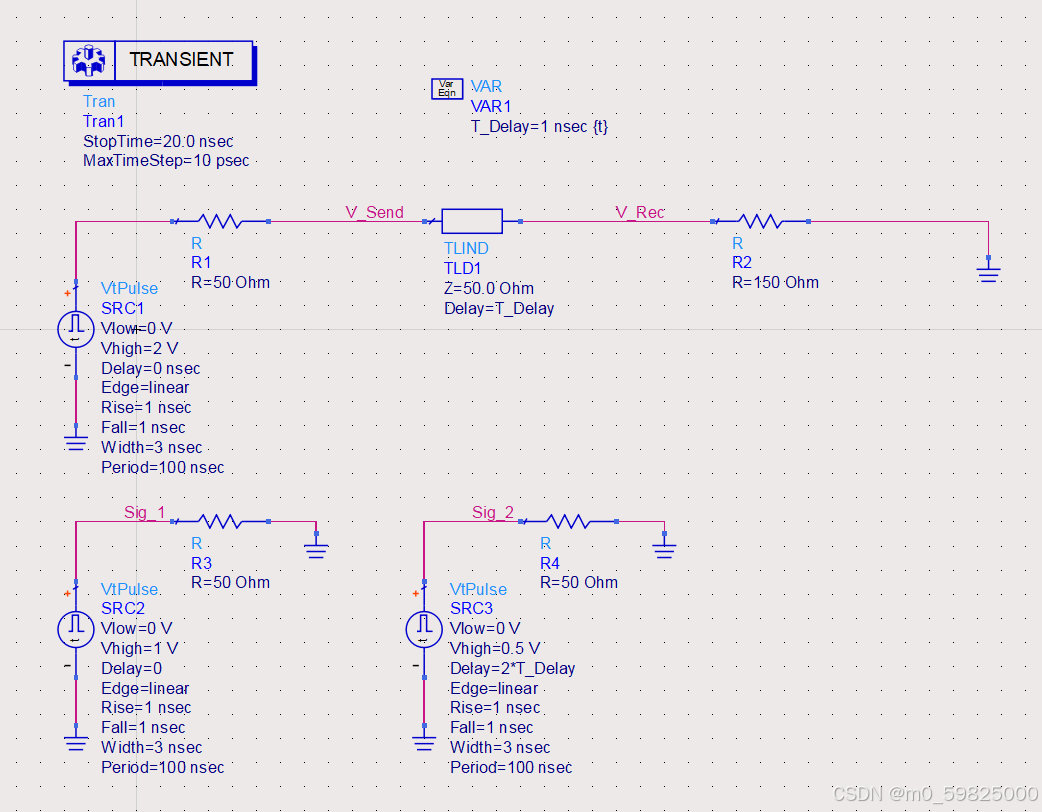

建模如下，Sig1为入射波形，Sig2为反射波形。由于反射系数为0.5，且反射时间应该为2倍的传输线延时，所以Sig2信号源Vhigh为0.5V，时间为2*T_Delay

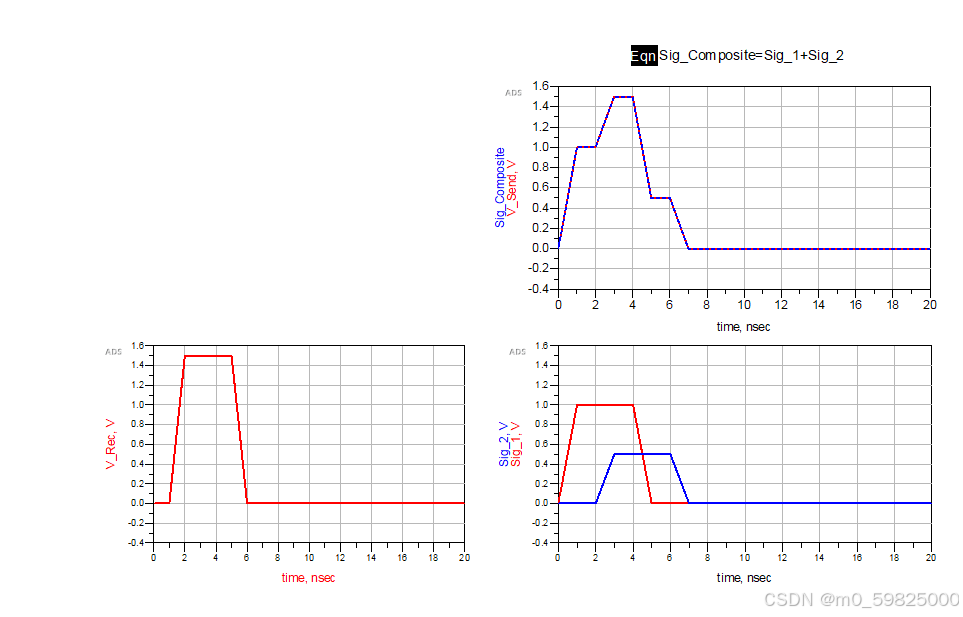

仿真波形如下：

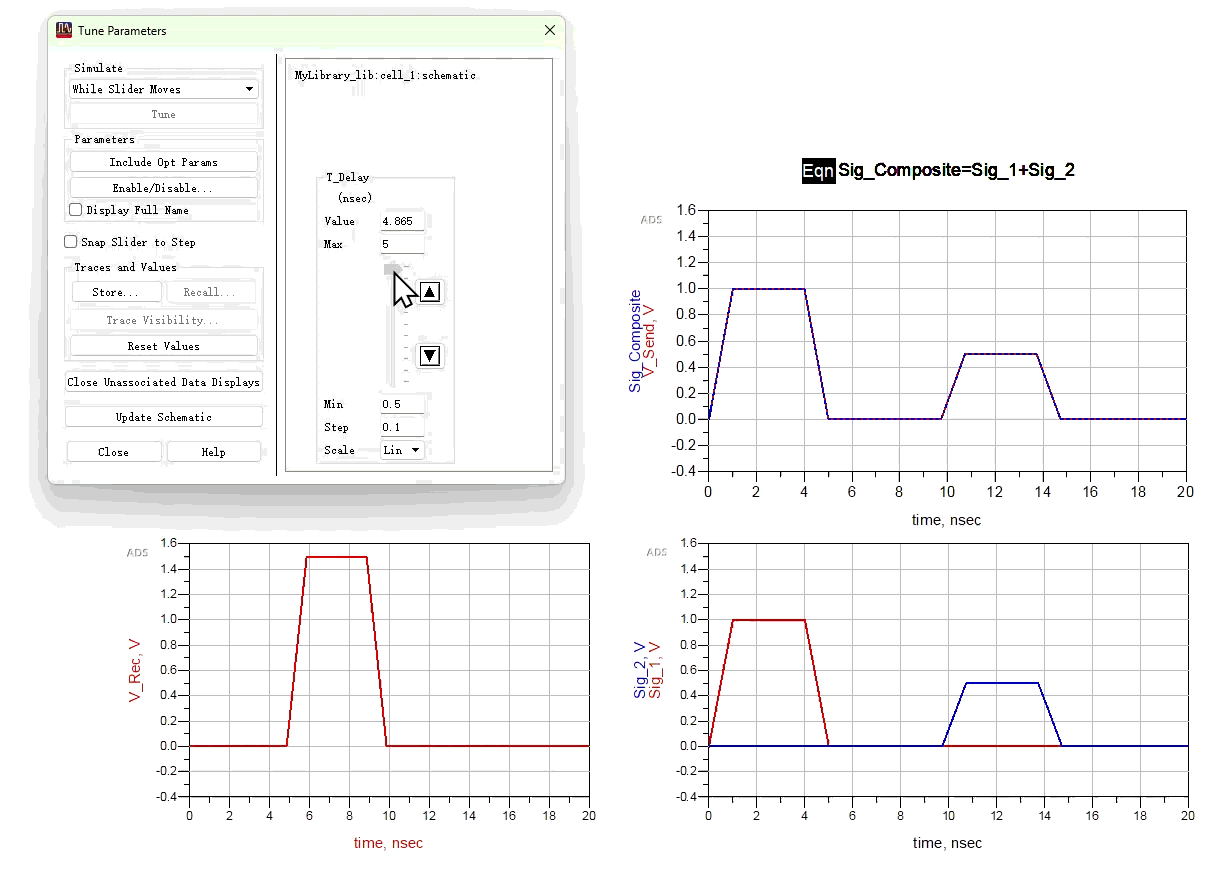

可以大概观察到V_Send波形是由入射波和反射波的叠加，下面调节T_Delay观察波形动态变化叠加过程：

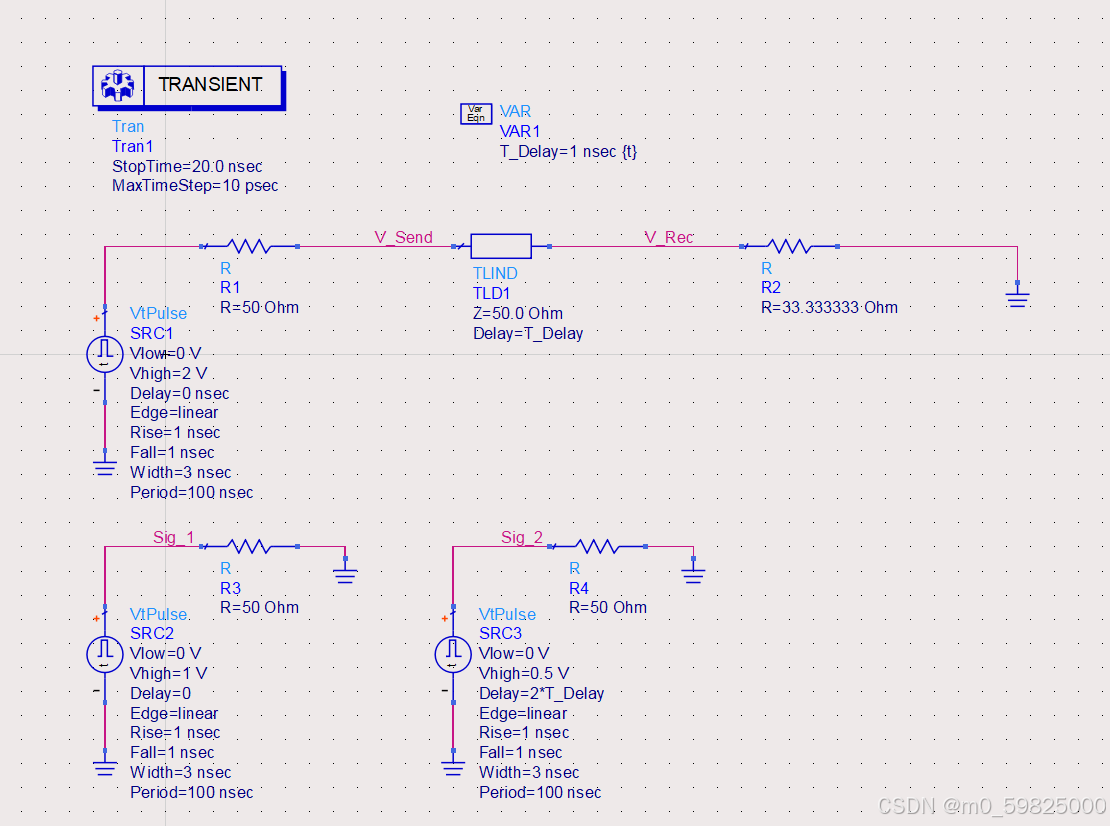

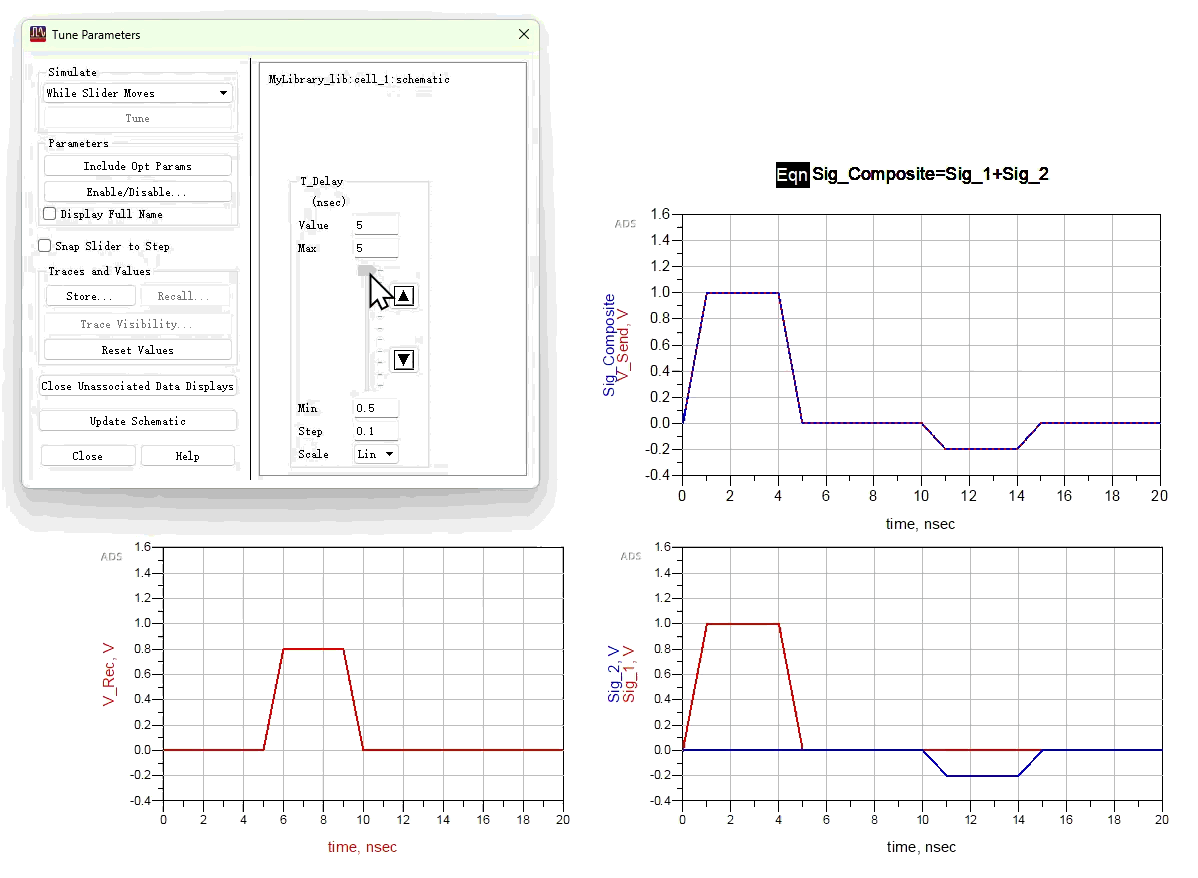

同样的若在末端将反射改为负反射后调节T_Delay观察动态波形，末端电阻改为33.333Ω，反射系数为-0.2：
