【PZ-ZU47DR-KFB】璞致FPGA ZYNQ UltraScalePlus RFSOC QSPI Flash 固化常见问题说明

1 Flash 固化

Flash 固化需要先生成 BOOT.bin 文件，这边以裸机的串口工程进行讲解如何生成 BOOT.bin 文件及 Flash 固化操作。

有读者会遇到，只使用 PL 端的情况，也需要进行 Flash 固化。我们需要添加 PS 端最小配置（包含 Flash 配置），因为 Flash 挂在 PS 端，必须需要 PS 端参与。

我们可以把 PL 的工程，作为子模块，加入到工程编译导出 XSA 即可，后续Vitis-SDK 操作是一样的，如下图（只是演示，未添加端口，读者根据自己的实际情况修改）：

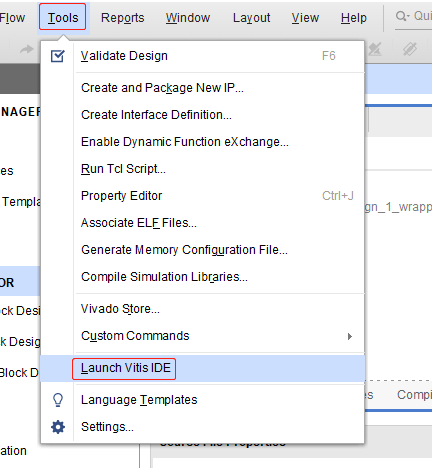

点击 Launch Vitis IDE

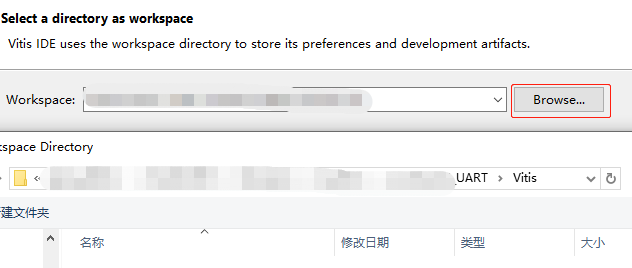

选择软件工程所在的文件夹，然后点击 Launch

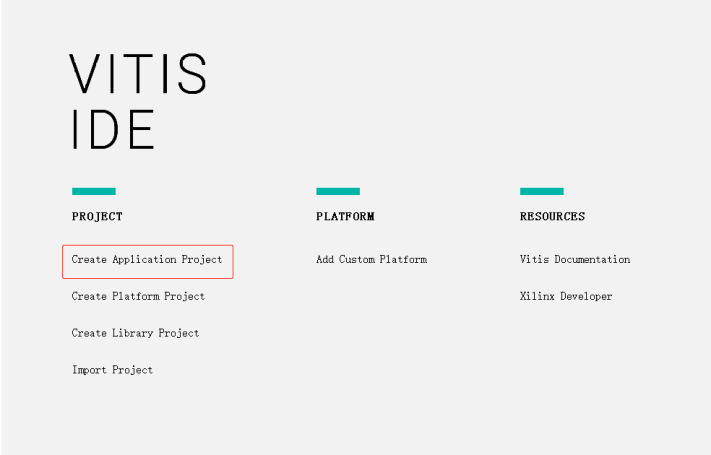

点击 Create Application Poject,创建应用工程

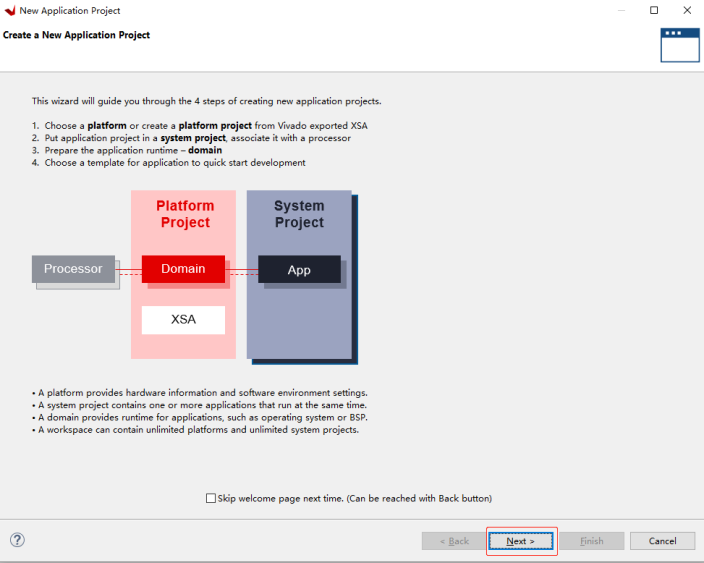

点击 Next

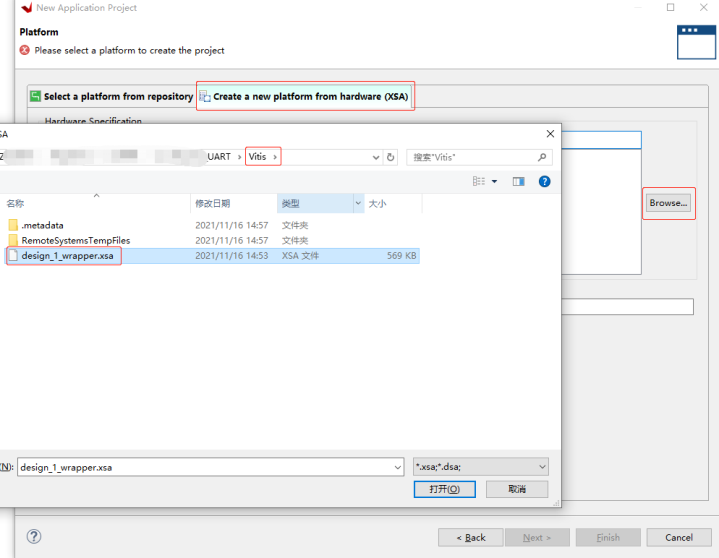

选择.XSA，然后点击 Next

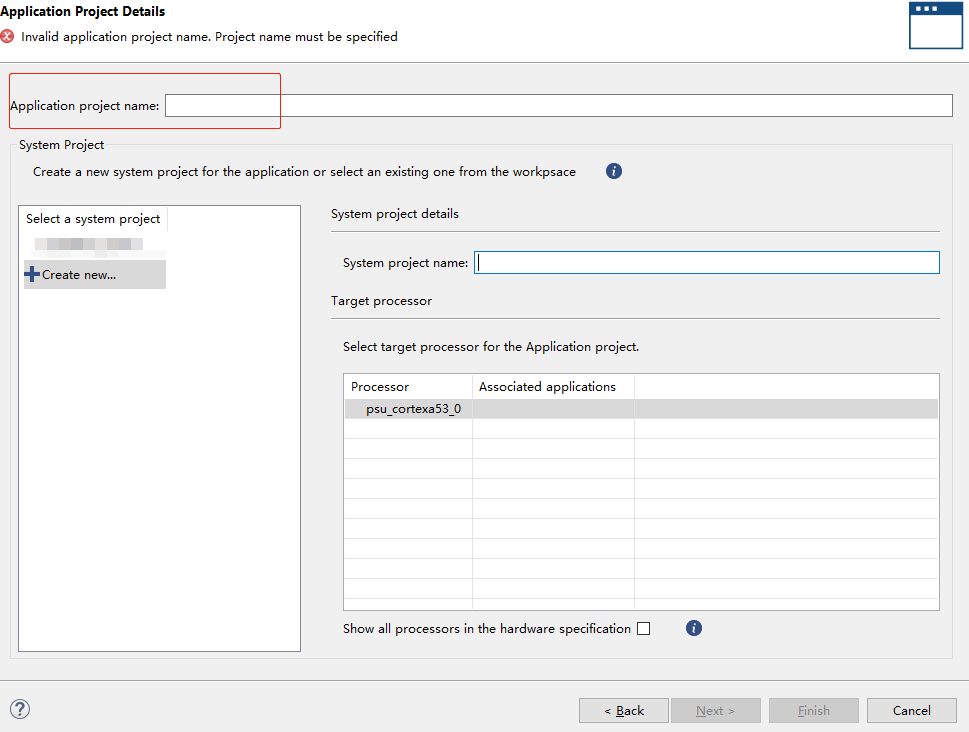

输入软件工程名字，然后点击 Next

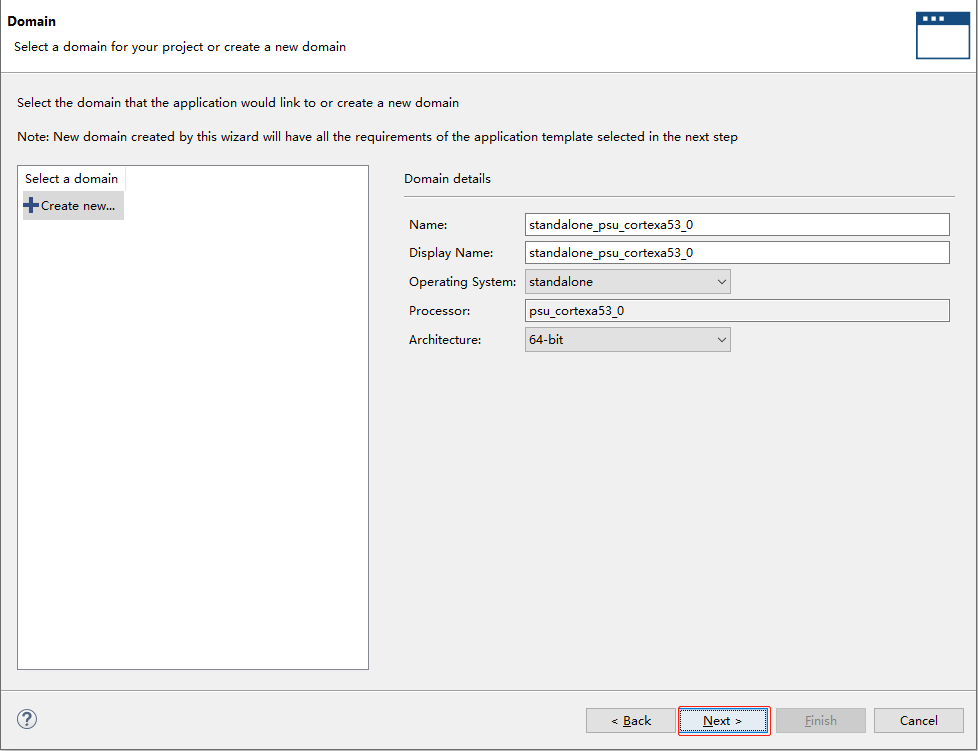

点击 Next

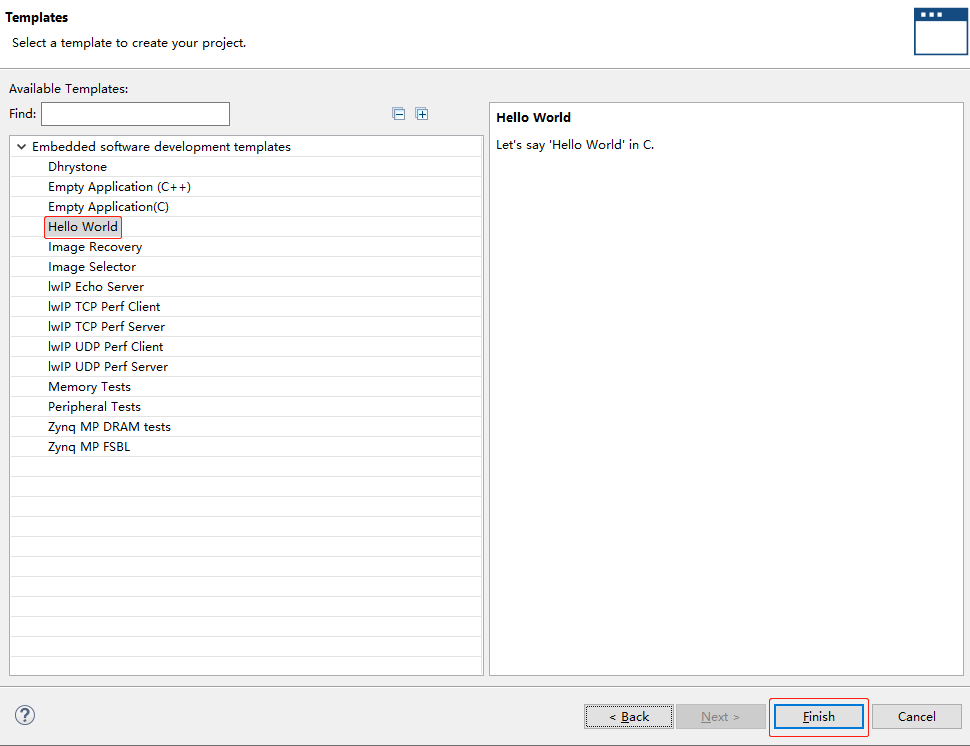

选择 Hello World 工程，点击 Finish

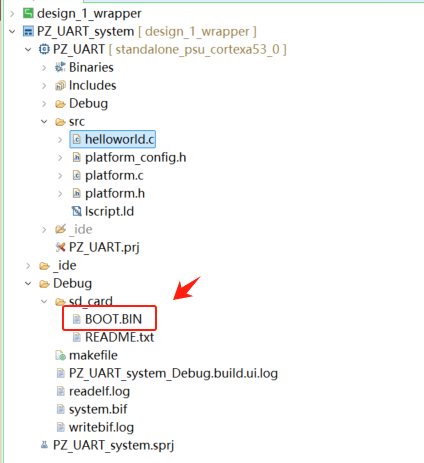

键盘输入 Ctrl+B，对整个工程进行 Build,然后在工程目录下，可以看到新生成的 BOOT.bin

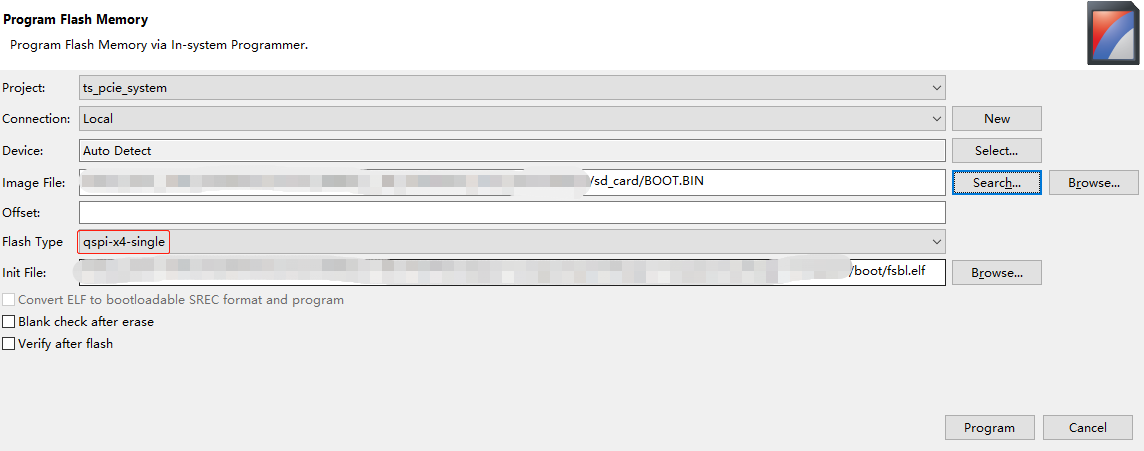

在 Xilinx 栏目下选择 Program Flash，然后选择 BOOT.bin 和 fsbl.elf 文件，选择完成之后，点击 Program，这样就完成了 Flash 固化

说明：1. Flash 固化的时候，需要把启动模式切到 JTAG 模式，固化完成之后，再切到 Flash 模式。启动模式切换参考核心板上的启动模式表格，拨码开关 ON 端对应 ON，另一端对应 OFF。

2.  BOOT.bin 也可以拷贝到 SD 卡，然后把启动模式切到 SD 卡模式，也可以 SD 卡启动

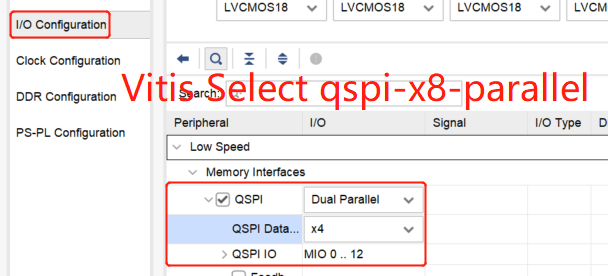

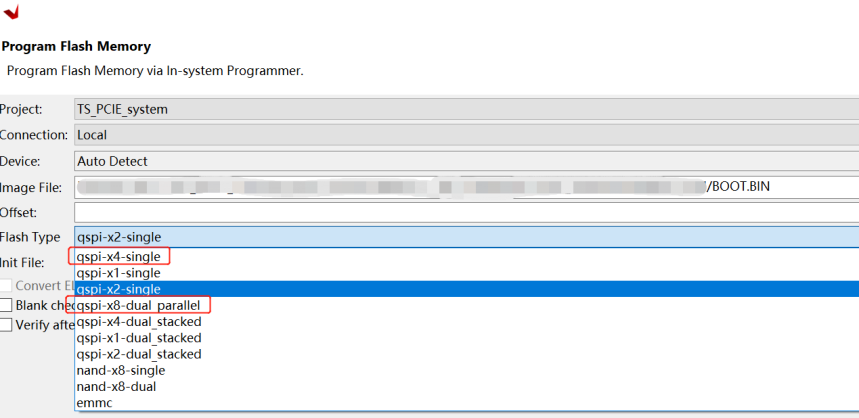

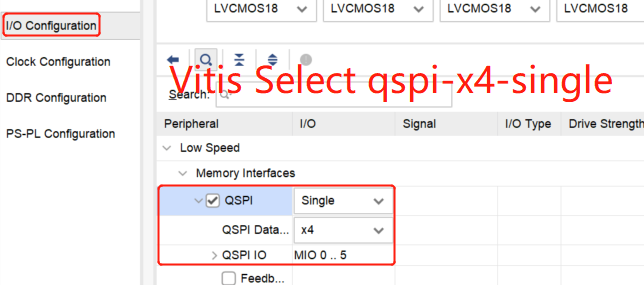

3.  我们的硬件支持 qspi-x4-single 和 qspi-x8-parallel，选择的时候，根据 Vivado 的配置和硬件决定（注意：需要看下硬件是否有两片 Flash， qspi-x8-parallel 需要两片 Flash，部分硬件不支持）

2 工程芯片型号更改

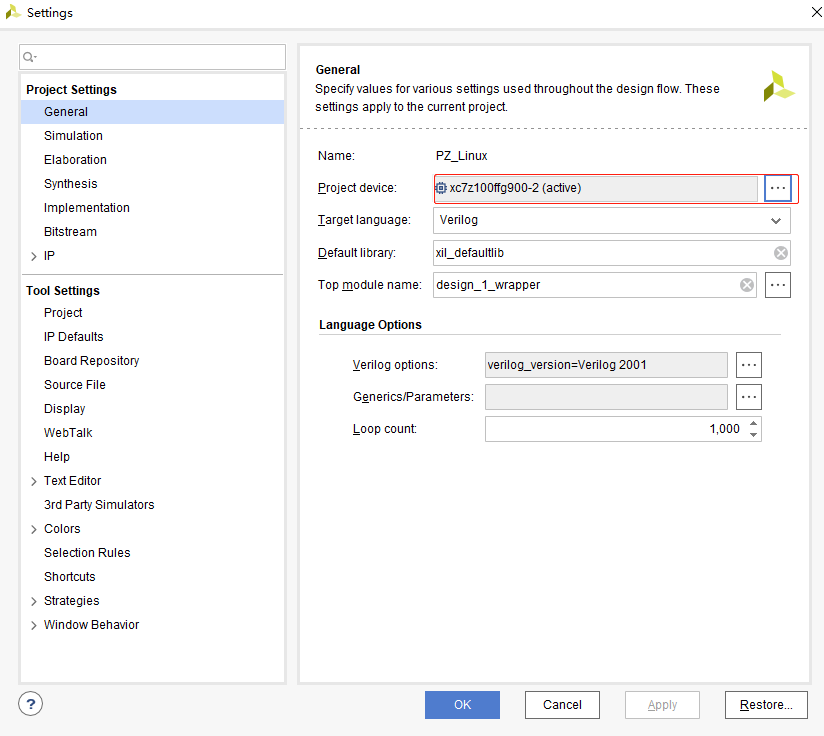

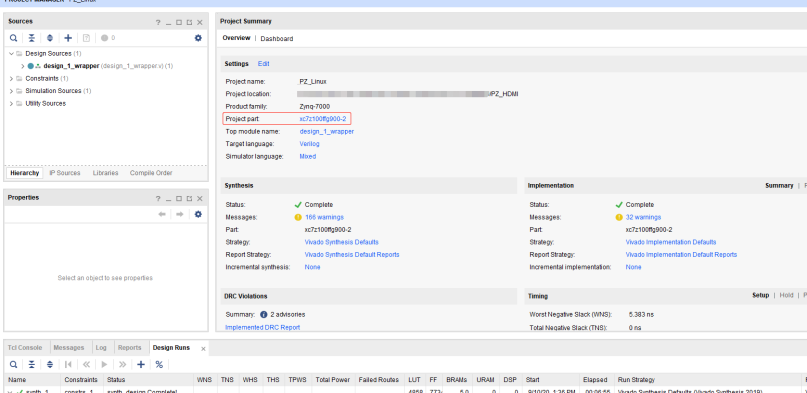

先打开 Vivado 工程，然后点击芯片型号

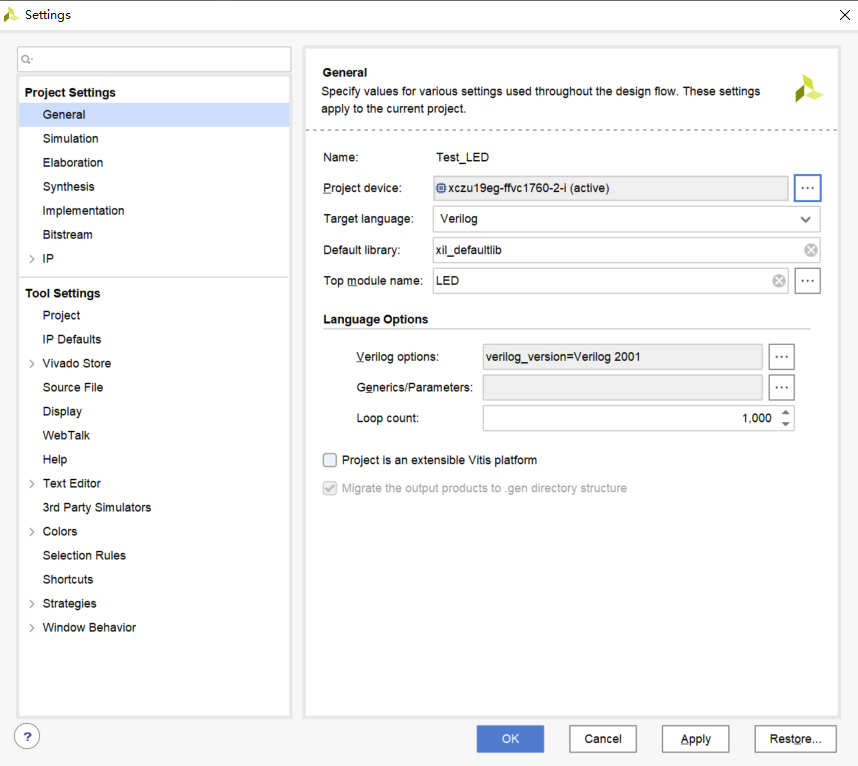

点击...

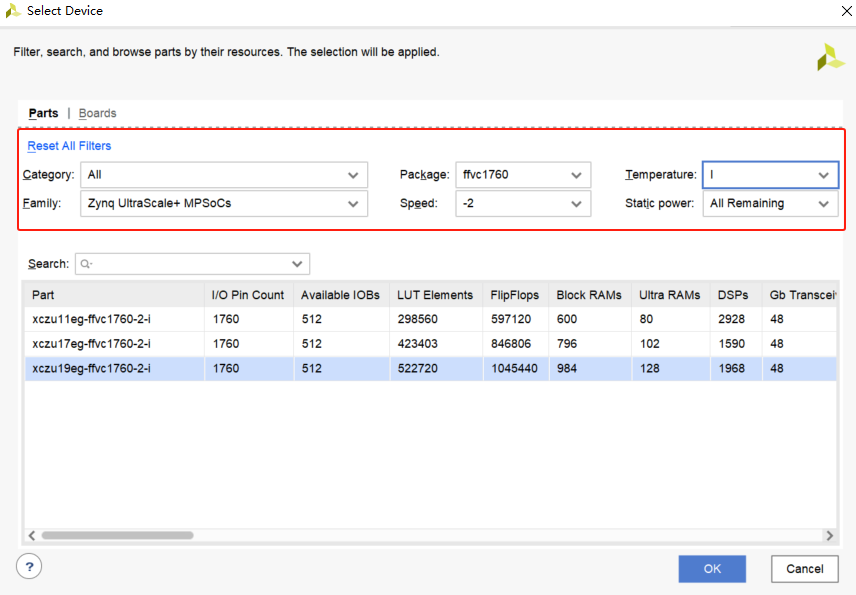

读者根据筛选条件选择需要的特定型号，然后点击 OK

选择完成之后，点击 OK

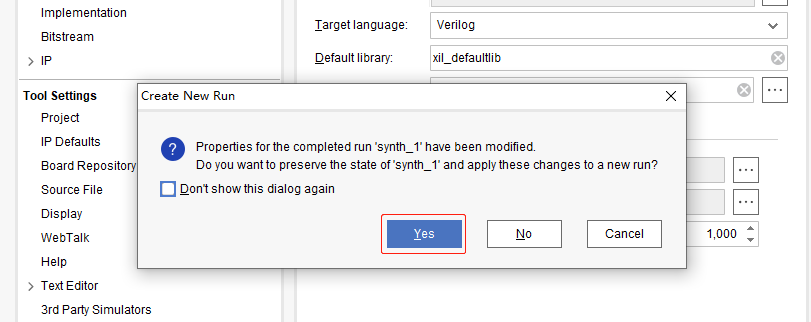

继续点击 Yes、OK

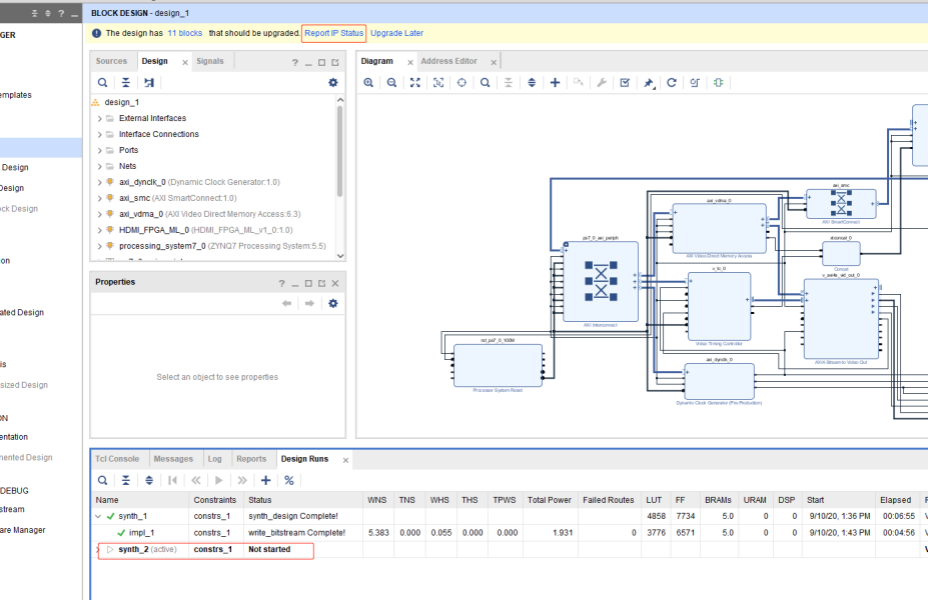

synth_2 就是更改芯片之后状态， synth_1 是之前芯片的（可以删除掉synth_1），点击 Report IP Status,更新 IP

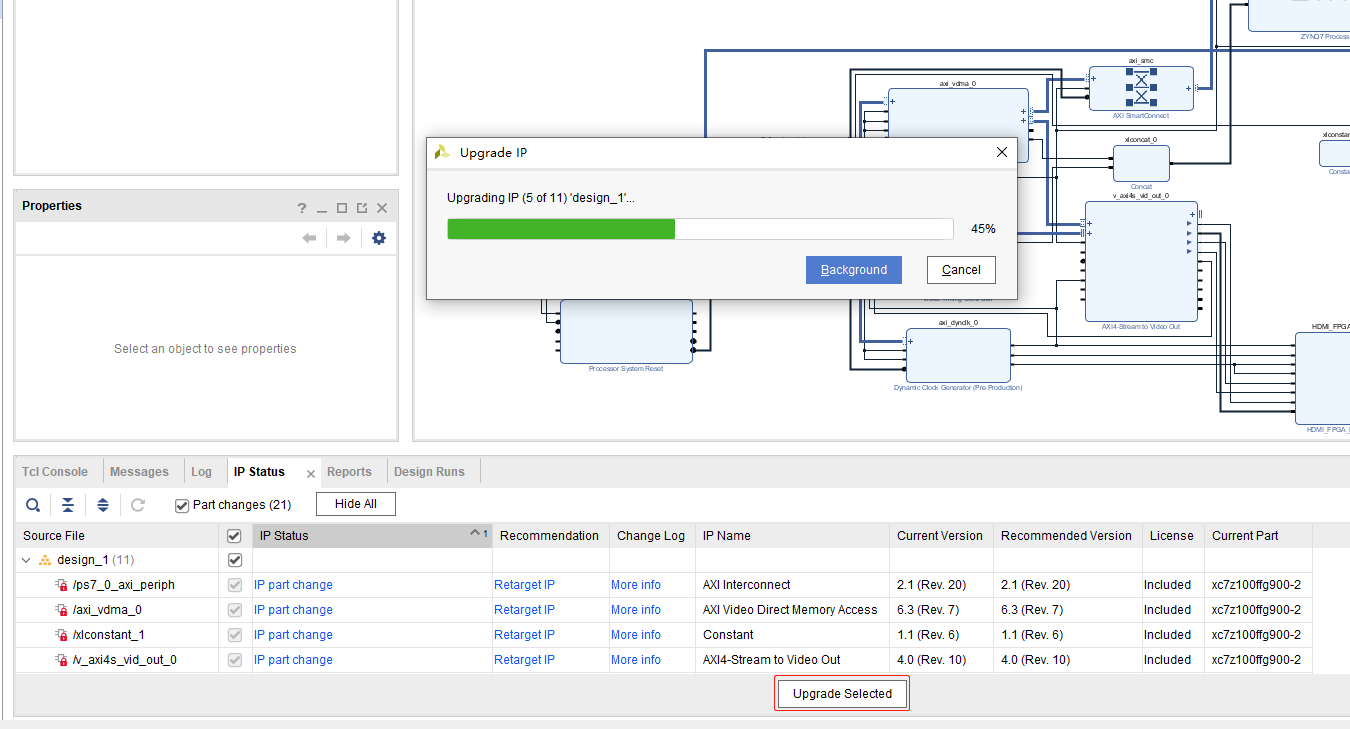

点击 Upgrade Selected,然后点击 OK，需注意，有部分 IP 更改后，可能会

有变化或者不支持，因为主芯片有差异，读者还需要根据实际情况进行修改。一般硬件管脚兼容的芯片，只需要 Upgrade 就可以了。

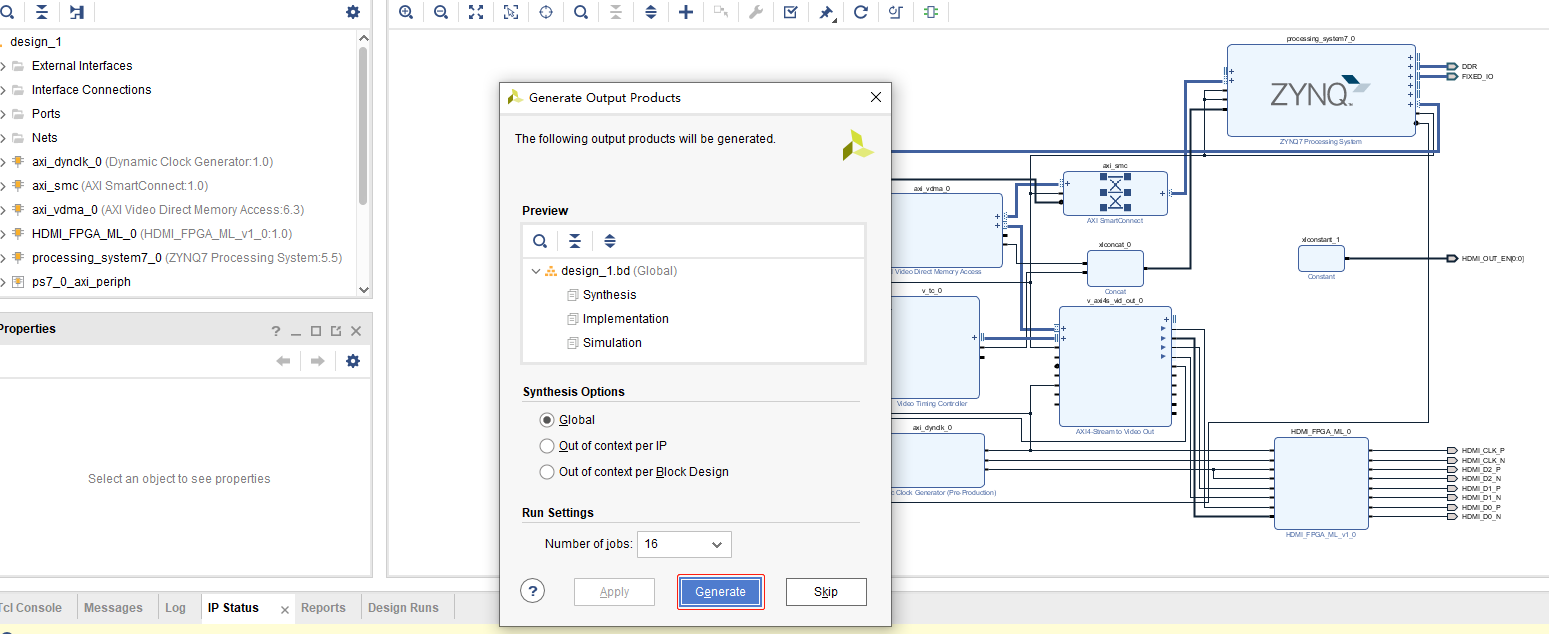

然后 Generate 一下

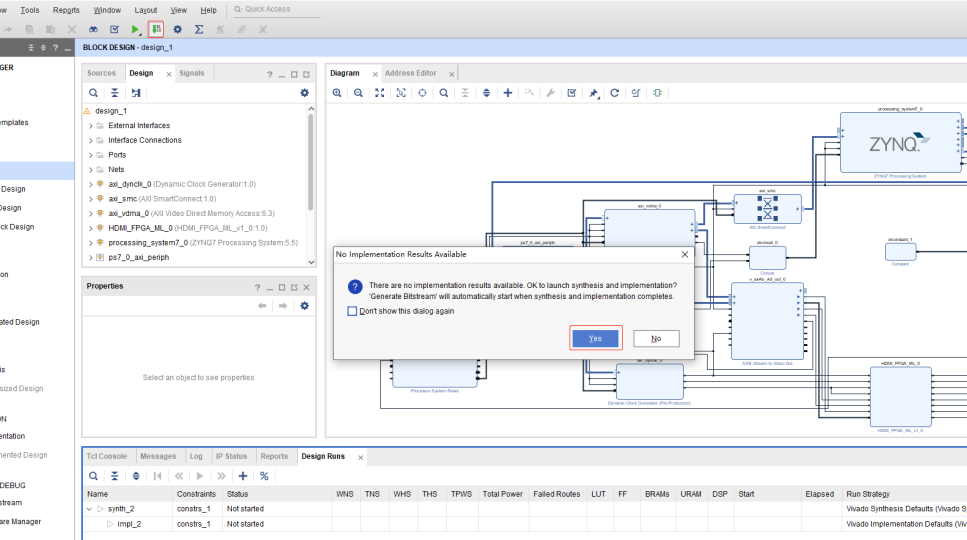

然后重新生成 bit 文件，到此型号更改完成

3 Vitis-SDK 路径更改问题

Vitis-SDK 裸机工程拷贝之后，路径会发生改变，build 会提示错误，如下图(同时也需要注意，Vitis 工程放的路径不要太长，不然会报错)：

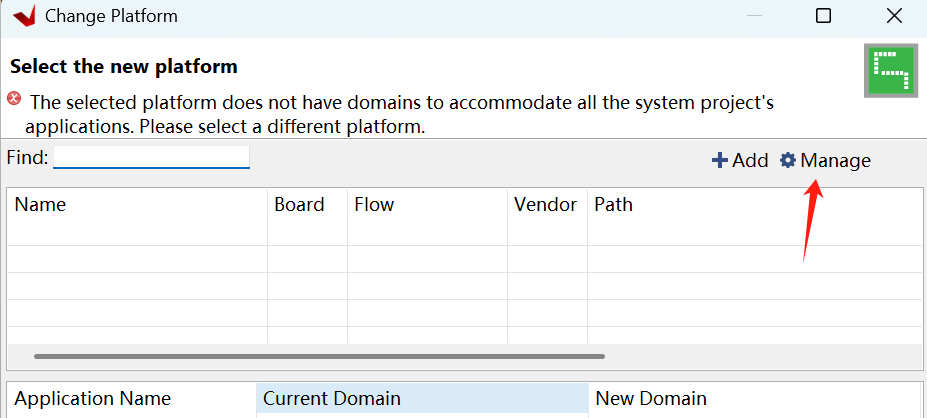

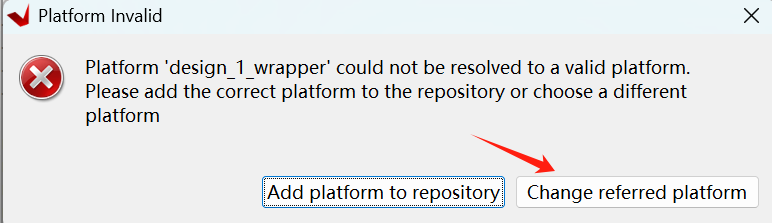

这是由于路径改变，导致 Vitis-SDK 找不到 platform 的路径，我们点击Change referred platform 进行路径修改，如下图：

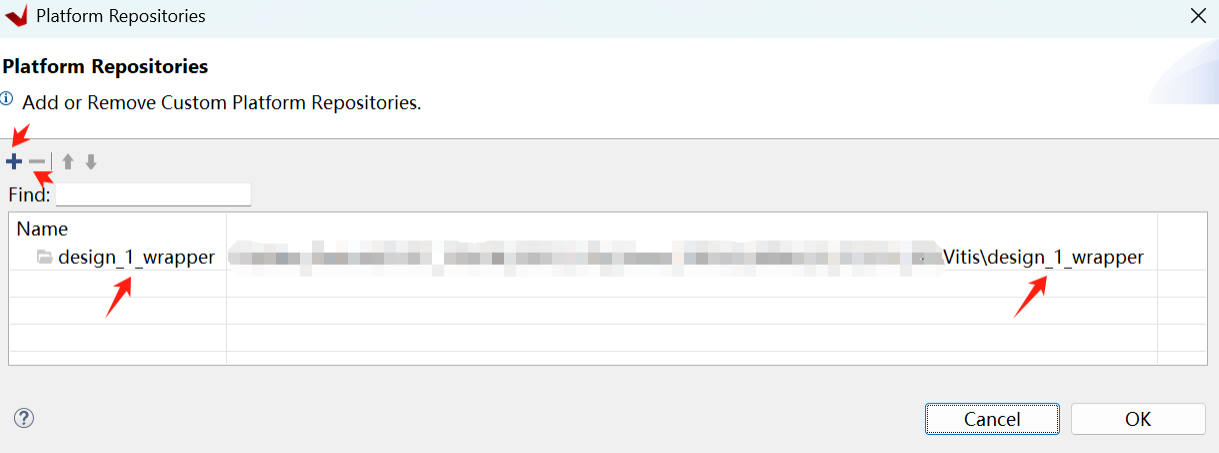

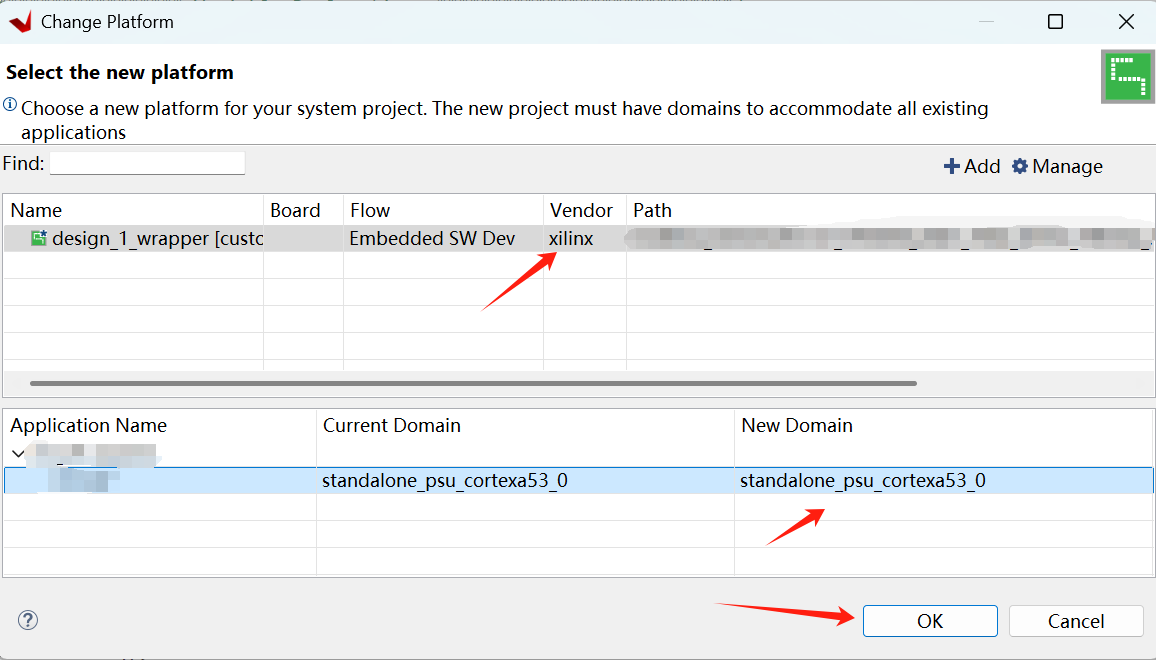

先删除旧的路径，然后添加新的实际路径（读者根据自己的实际路径进行添加），如下图：

先添加完成后，点击下裸机应用，刷新出 standalone_psu_cortexa53_0 即可，如下图：

完成后，Vitis-SDK 工程就可以进行build all 操作了，然后可以进行调试等操作，路径修改到此就完成了。
