Three.js 坐标系系统与单位理解教程

news 2025/8/19 11:29:49

在上一篇文章中，我们学习了three.js的基础三大组件：Three.js三大组件：场景(Scene)、相机(Camera)、渲染器(Renderer)https://blog.csdn.net/XXCJLRC/article/details/150447375?fromshare=blogdetail&sharetype=blogdetail&sharerId=150447375&sharerefer=PC&sharesource=XXCJLRC&sharefrom=from_link

在这篇文章，我们开始学习Three.js 中的坐标系系统与单位。

一、Three.js 坐标系系统

Three.js 使用右手坐标系系统（Right-Handed Coordinate System），这是计算机图形学中的标准：

X轴：水平向右为正方向
Y轴：垂直向上为正方向
Z轴：垂直于屏幕向观察者方向为正方向

1.坐标系类型

Three.js中有几种重要的坐标系：

（1）世界坐标系（World Coordinate System）

场景的全局坐标系
所有对象的最终位置都是相对于世界坐标系表示的
原点(0,0,0)是场景的中心点

（2）局部坐标系（Local Coordinate System）

每个对象都有自己的局部坐标系
对象的变换(位置、旋转、缩放)都是相对于其父对象的局部坐标系
当没有父对象时，局部坐标系与世界坐标系重合

（3）相机坐标系（Camera Coordinate System）

以相机为原点的坐标系
Z轴指向相机观察方向的反方向
用于确定哪些对象在相机视野内

（4）屏幕坐标系（Screen Coordinate System）

2D坐标系，用于渲染最终图像
X轴向右，Y轴向下
原点在左上角，范围通常为[-1,1]（标准化设备坐标）或[0,width/height]（像素坐标）

2、坐标系转换

Three.js提供了在不同坐标系间转换的方法：

// 世界坐标转局部坐标
object.worldToLocal(vector);// 局部坐标转世界坐标
object.localToWorld(vector);// 世界坐标转屏幕坐标
vector.project(camera);// 屏幕坐标转世界坐标
vector.unproject(camera);

二、Three.js 中的单位系统

Three.js没有强制规定特定的物理单位，但理解单位的使用方式对于创建比例正确的场景非常重要。

1. 无固定单位系统

Three.js采用"单位无关"系统：

1个单位可以代表1米、1厘米或1千米，取决于你的设计约定
保持场景中所有对象使用一致的单位比例至关重要

2. 常用单位参考

虽然灵活，但通常遵循这些约定：

场景类型	推荐单位	说明
室内场景	米	符合人类日常感知
建筑可视化	米	与CAD软件标准一致
微观场景	厘米/毫米	适合小物体
地理/天文场景	千米	适合大规模场景
抽象/艺术场景	任意	只需保持内部一致性

3. 实际应用中的单位考虑

(1) 相机设置

相机的近剪裁平面和远剪裁平面应与场景单位匹配：

// 对于以米为单位的室内场景
const camera = new THREE.PerspectiveCamera(75, width / height, 0.1, 1000);
// 近剪裁面0.1米，远剪裁面1000米

(2) 光照衰减

光的衰减参数需要根据场景比例调整：

const light = new THREE.PointLight(0xffffff, 1, 100);
// 衰减距离100单位，应与场景尺寸匹配

(3) 物理模拟

当使用物理引擎时，必须明确单位：

// Cannon.js示例 - 通常假设1单位=1米
const sphereShape = new CANNON.Sphere(0.5); // 半径0.5米
const sphereBody = new CANNON.Body({ mass: 5 }); // 5千克

4. 单位转换技巧

在不同系统间转换时：

// 假设1单位=1厘米，但需要以米为单位导出
object.scale.set(0.01, 0.01, 0.01); // 转换为米// 或者调整整个场景的比例
scene.scale.set(100, 100, 100); // 1单位=1米变为1单位=1厘米

三、实际应用示例

1. 创建比例正确的室内场景

// 假设1单位=1米
const roomWidth = 5;  // 5米宽
const roomHeight = 3; // 3米高
const roomDepth = 4;  // 4米深const roomGeometry = new THREE.BoxGeometry(roomWidth, roomHeight, roomDepth);
const room = new THREE.Mesh(roomGeometry, material);// 添加一个0.8米高的桌子
const table = new THREE.Mesh(new THREE.BoxGeometry(1.2, 0.8, 0.6),tableMaterial
);
table.position.set(0, 0.4, 0); // 桌子中心在0.4米高度

2. 坐标系转换实践

// 获取对象在世界坐标系中的位置
const worldPosition = new THREE.Vector3();
object.getWorldPosition(worldPosition);// 将世界坐标转换为屏幕坐标
const screenPosition = worldPosition.clone().project(camera);// 转换为标准化设备坐标(NDC) [-1,1] 到 [0,1]
const x = (screenPosition.x + 1) / 2 * window.innerWidth;
const y = (-(screenPosition.y - 1) / 2) * window.innerHeight;

3. 处理不同单位的模型

// 当导入的模型单位不一致时(如1单位=1厘米)
const model = await loadModel(); // 假设模型以厘米为单位// 转换为米为单位
model.scale.set(0.01, 0.01, 0.01);// 或者调整整个场景
scene.scale.set(100, 100, 100); // 现在1场景单位=1厘米

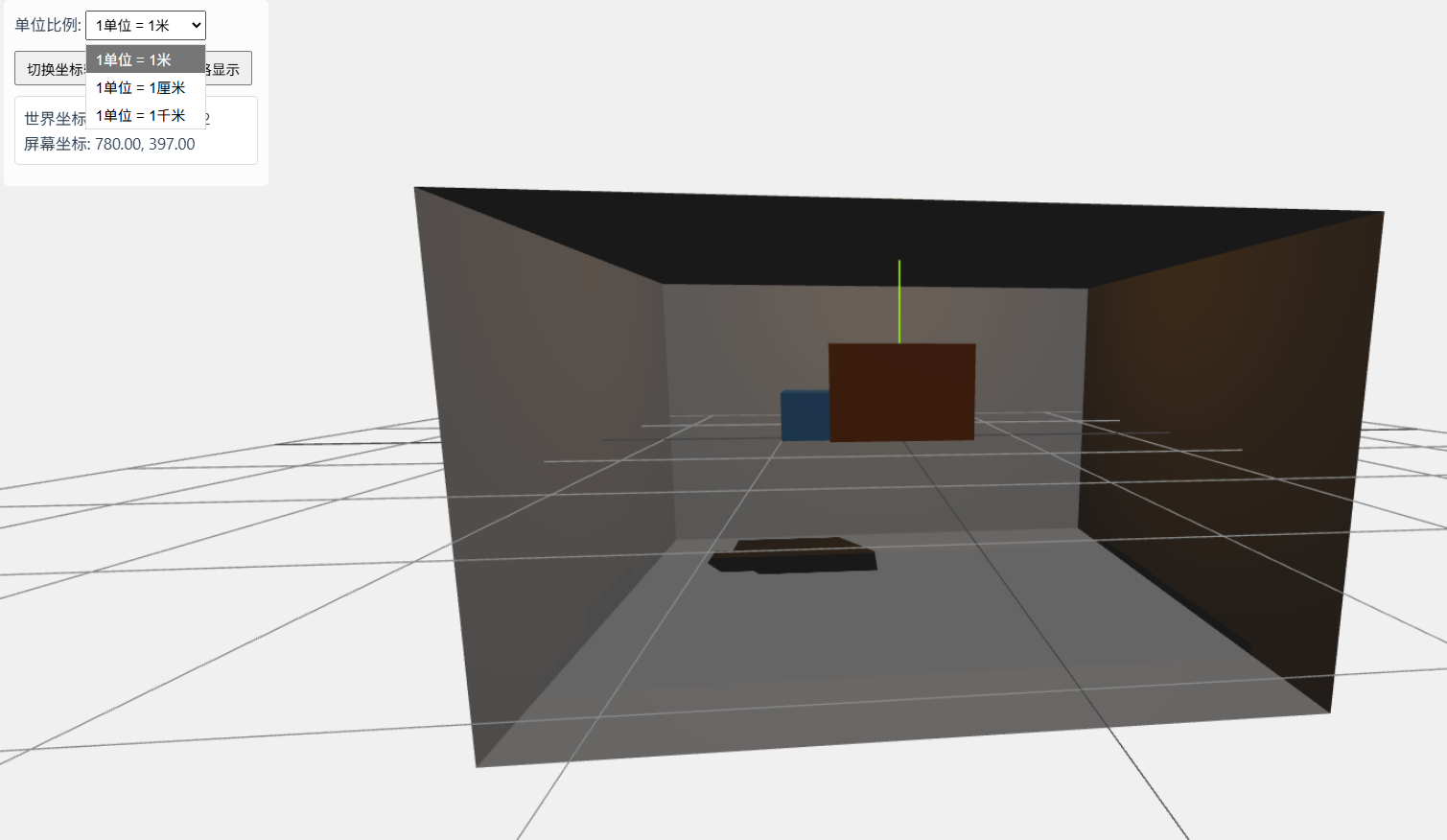

4.完整案例

<template><div ref="container" class="three-container"><div class="controls"><div><label>单位比例: </label><select v-model="unitScale"><option value="1">1单位 = 1米</option><option value="0.01">1单位 = 1厘米</option><option value="1000">1单位 = 1千米</option></select></div><div><button @click="toggleAxesHelper">切换坐标轴显示</button><button @click="toggleGridHelper">切换网格显示</button></div><div class="coord-info"><p>世界坐标: {{ worldCoord.x.toFixed(2) }}, {{ worldCoord.y.toFixed(2) }}, {{ worldCoord.z.toFixed(2) }}</p><p>屏幕坐标: {{ screenCoord.x.toFixed(2) }}, {{ screenCoord.y.toFixed(2) }}</p></div></div></div>
</template><script setup>
import { ref, onMounted, onUnmounted, watch } from 'vue';
import * as THREE from 'three';
import { OrbitControls } from 'three/addons/controls/OrbitControls.js';
import { useMouse } from '@vueuse/core';// 场景元素引用
const container = ref(null);// 单位比例
const unitScale = ref('1');
const scaleFactor = ref(1);// 坐标信息
const worldCoord = ref({ x: 0, y: 0, z: 0 });
const screenCoord = ref({ x: 0, y: 0 });// 鼠标位置
const { x: mouseX, y: mouseY } = useMouse();// Three.js 相关变量
let scene, camera, renderer, controls;
let room, table, chair;
let axesHelper, gridHelper;
let raycaster = new THREE.Raycaster();// 初始化场景
function initScene() {// 创建场景scene = new THREE.Scene();scene.background = new THREE.Color(0xf0f0f0);// 创建相机 (使用透视相机)camera = new THREE.PerspectiveCamera(75, container.value.clientWidth / container.value.clientHeight, 0.1 * scaleFactor.value, 1000 * scaleFactor.value);camera.position.set(2 * scaleFactor.value, 2 * scaleFactor.value, 5 * scaleFactor.value);// 创建渲染器renderer = new THREE.WebGLRenderer({ antialias: true });console.log("Canvas element:", renderer.domElement);renderer.setSize(container.value.clientWidth, container.value.clientHeight);renderer.shadowMap.enabled = true;container.value.appendChild(renderer.domElement);// 添加轨道控制器controls = new OrbitControls(camera, renderer.domElement);controls.enableDamping = true;// 添加光源addLights();// 添加坐标系辅助axesHelper = new THREE.AxesHelper(2 * scaleFactor.value);scene.add(axesHelper);// 添加网格辅助gridHelper = new THREE.GridHelper(10 * scaleFactor.value, 10);scene.add(gridHelper);// 创建房间和家具createRoom();// 开始动画循环animate();
}// 添加光源
function addLights() {// 环境光const ambientLight = new THREE.AmbientLight(0x404040);scene.add(ambientLight);// 平行光 (模拟太阳光)const directionalLight = new THREE.DirectionalLight(0xffffff, 0.8);directionalLight.position.set(5 * scaleFactor.value, 10 * scaleFactor.value, 7 * scaleFactor.value);directionalLight.castShadow = true;directionalLight.shadow.mapSize.width = 2048;directionalLight.shadow.mapSize.height = 2048;scene.add(directionalLight);// 点光源 (模拟台灯)const pointLight = new THREE.PointLight(0xffaa00, 1, 10 * scaleFactor.value);pointLight.position.set(0, 1.5 * scaleFactor.value, 0);pointLight.castShadow = true;scene.add(pointLight);
}// 创建房间和家具
function createRoom() {// 清除现有对象if (room) scene.remove(room);if (table) scene.remove(table);if (chair) scene.remove(chair);// 房间尺寸 (假设1单位=1米)const roomWidth = 5 * scaleFactor.value;const roomHeight = 3 * scaleFactor.value;const roomDepth = 4 * scaleFactor.value;// 创建房间 (只显示内部，所以反转法线)const roomGeometry = new THREE.BoxGeometry(roomWidth, roomHeight, roomDepth);const roomMaterial = new THREE.MeshStandardMaterial({ color: 0xcccccc,side: THREE.BackSide,roughness: 0.8});room = new THREE.Mesh(roomGeometry, roomMaterial);room.receiveShadow = true;scene.add(room);// 创建桌子 (1.2m长, 0.8m高, 0.6m宽)const tableGeometry = new THREE.BoxGeometry(1.2 * scaleFactor.value, 0.8 * scaleFactor.value, 0.6 * scaleFactor.value);const tableMaterial = new THREE.MeshStandardMaterial({ color: 0x8B4513,roughness: 0.7});table = new THREE.Mesh(tableGeometry, tableMaterial);table.position.set(0, 0.4 * scaleFactor.value, 0);table.castShadow = true;scene.add(table);// 创建椅子 (0.4m长, 0.4m高, 0.4m宽)const chairGeometry = new THREE.BoxGeometry(0.4 * scaleFactor.value, 0.4 * scaleFactor.value, 0.4 * scaleFactor.value);const chairMaterial = new THREE.MeshStandardMaterial({ color: 0x4682B4,roughness: 0.6});chair = new THREE.Mesh(chairGeometry, chairMaterial);chair.position.set(-0.8 * scaleFactor.value, 0.2 * scaleFactor.value, 0);chair.castShadow = true;scene.add(chair);
}// 动画循环
function animate() {requestAnimationFrame(animate);// 更新控制器controls.update();// 更新射线检测updateRaycaster();// 渲染场景renderer.render(scene, camera);
}// 更新射线检测 (用于坐标转换演示)
function updateRaycaster() {// 将鼠标位置归一化为设备坐标 (NDC)const mouse = new THREE.Vector2();mouse.x = (mouseX.value / container.value.clientWidth) * 2 - 1;mouse.y = -(mouseY.value / container.value.clientHeight) * 2 + 1;// 更新射线raycaster.setFromCamera(mouse, camera);// 计算与桌子的交点const intersects = raycaster.intersectObject(table);if (intersects.length > 0) {const point = intersects[0].point;// 存储世界坐标worldCoord.value = {x: point.x,y: point.y,z: point.z};// 转换为屏幕坐标const screenPos = point.clone().project(camera);screenCoord.value = {x: (screenPos.x + 1) / 2 * container.value.clientWidth,y: (-(screenPos.y - 1) / 2) * container.value.clientHeight};}
}// 切换坐标轴显示
function toggleAxesHelper() {axesHelper.visible = !axesHelper.visible;
}// 切换网格显示
function toggleGridHelper() {gridHelper.visible = !gridHelper.visible;
}// 处理窗口大小变化
function onWindowResize() {camera.aspect = container.value.clientWidth / container.value.clientHeight;camera.updateProjectionMatrix();renderer.setSize(container.value.clientWidth, container.value.clientHeight);
}// 监听单位比例变化
watch(unitScale, (newVal) => {scaleFactor.value = parseFloat(newVal);// 更新相机剪裁平面camera.near = 0.1 * scaleFactor.value;camera.far = 1000 * scaleFactor.value;camera.updateProjectionMatrix();// 重新创建场景createRoom();// 更新辅助工具大小axesHelper.scale.set(scaleFactor.value, scaleFactor.value, scaleFactor.value);gridHelper.scale.set(scaleFactor.value, scaleFactor.value, scaleFactor.value);
});// 组件挂载时初始化
onMounted(() => {initScene();window.addEventListener('resize', onWindowResize);
});// 组件卸载时清理
onUnmounted(() => {window.removeEventListener('resize', onWindowResize);if (renderer) {renderer.dispose();}
});
</script><style scoped>
.three-container {position: absolute;left: 0;top: 0;width: 100vw;height: 100vh;overflow: hidden; /* 避免滚动条 */
}.controls {position: absolute;top: 20px;left: 20px;background: rgba(255, 255, 255, 0.8);padding: 10px;border-radius: 5px;z-index: 100;
}.controls > div {margin-bottom: 10px;
}.coord-info {background: #fff;padding: 8px;border-radius: 4px;border: 1px solid #ddd;
}button {margin-right: 5px;padding: 5px 10px;cursor: pointer;
}select {padding: 5px;
}
</style>
