ESP32S3的LVGL配置参数解释、动画播放优化（更新中）

一、menuconfig相关参数

1. ESP PSRAM

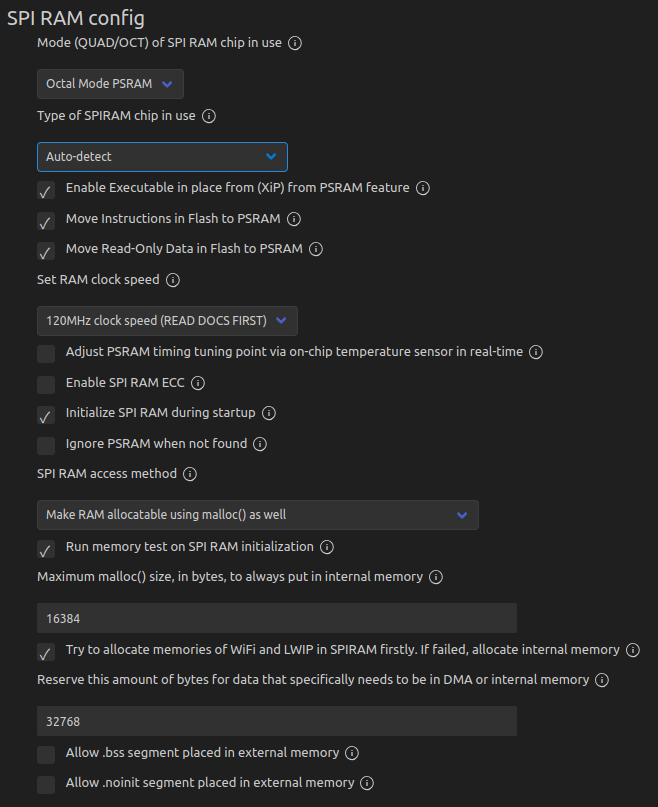

1. SPI RAM access method 三种访问模式

• 一般情况选择malloc() 模式就行

如何选择？

模式	适用场景	是否需要改代码	碎片化风险
malloc() 完全集成	通用应用，代码无需区分内存来源	否	高
heap_caps_malloc() 半集成	需区分内部 RAM 和 PSRAM 的场景	是	低
直接内存映射（.bss）	实时系统、静态分配大缓冲区	是	无

---

1. Make RAM allocatable using malloc() as well（完全集成模式）

• KCONFIG 值：SPIRAM_USE_MALLOC
• 行为：
  • 将 PSRAM 完全集成到系统的堆（heap） 中，与内部 RAM 统一管理。
  • 标准 malloc() 可以直接分配 PSRAM 内存，无需特殊函数。
  • 系统会自动在内部 RAM 和 PSRAM 之间分配内存（优先使用内部 RAM，不足时使用 PSRAM）。
• 优点：
  • 对开发者最透明，无需修改代码即可使用 PSRAM。
  • 适合需要大量动态内存但不想手动管理内存来源的应用。
• 缺点：
  • 如果频繁分配/释放小内存，可能引发 PSRAM 碎片化（PSRAM 的分配速度比内部 RAM 慢）。

---

2. Integrate RAM into memory map as .bss（仅作为未管理内存区域）

• KCONFIG 值：SPIRAM_USE_MEMMAP
• 行为：
  • PSRAM 仅作为 未管理的连续内存区域 出现在 CPU 的内存映射中（地址范围 0x3C000000~0x3FFFFFFF）。
  • 无法通过 malloc() 直接分配，需通过指针直接访问（如 volatile uint8_t *psram = (uint8_t *)0x3C000000;）。
  • 通常用于静态分配（如全局数组）或手动管理内存。
• 优点：
  • 无堆管理开销，适合对性能或实时性要求高的场景。
• 缺点：
  • 需开发者手动管理内存，易出错。

---

3. Make RAM allocatable using heap_caps_malloc() only（半集成模式）

• KCONFIG 值：SPIRAM_USE_CAPS_ALLOC
• 行为：
  • PSRAM 被集成到堆中，但 仅能通过 heap_caps_malloc(MALLOC_CAP_SPIRAM, size) 显式分配。
  • 标准 malloc() 不会使用 PSRAM。
• 优点：
  • 精确控制哪些内存分配在 PSRAM（如大缓冲区），避免碎片化。
  • 内部 RAM 留给高频访问的数据。
• 缺点：
  • 需修改代码，显式调用 heap_caps_malloc。

---

2. Maximum malloc() size, in bytes, to always put in internal memory

• 在选择Make RAM allocatable using malloc() as well选项时出现
• 该选项用于 强制小内存分配始终使用内部 RAM，避免因频繁的小内存分配占用 SPI PSRAM（速度较慢），从而提高性能并减少 PSRAM 的碎片化。
• 默认值：16384（16KB）
• 含义：
  • 任何小于或等于该值的 malloc() 请求，强制分配在内部 RAM。
  • 超过该值的内存请求，才会尝试使用 SPI PSRAM。

---

2. LVGL configuration

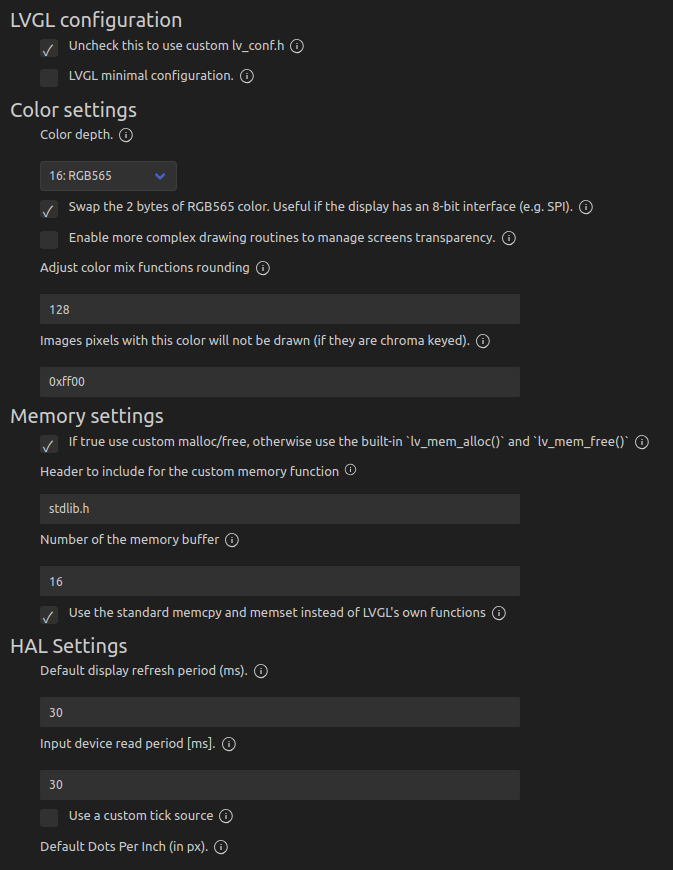

1. Swap the 2 bytes of RGB565 color. Useful if the display has an 8-bit interface (e.g. SPI).

• 解决 SPI 或其他 8-bit 接口显示屏 的颜色格式兼容性问题，显示屏颜色异常（如红蓝通道反色）

• RGB565 颜色格式：
  在 RGB565 模式下，一个像素占 2 字节（16位），格式为：

  RRRRR GGGGGG BBBBB  （高位 -> 低位）


  通常存储为 大端序（Big-Endian），即：

  • 第1字节（高字节）：RRRRRGGG
  • 第2字节（低字节）：GGGGBBBB

• 问题背景：
  某些 8-bit 接口的显示屏（如 SPI 屏）在接收 RGB565 数据时，会按 字节顺序逐字节处理。如果显示屏硬件或驱动芯片预期的是 小端序（Little-Endian）（即低字节在前），直接发送大端序数据会导致颜色错误。

• 解决方案：
  启用 Swap the 2 bytes of RGB565 color 后，LVGL 会在发送颜色数据前 交换高低字节，确保显示屏接收到的顺序正确。

---

2. If true use custom malloc/free, otherwise use the built-in lv_mem_alloc() and lv_mem_free()

• LVGL 使用内置的 lv_mem_alloc() 和 lv_mem_free() 管理动态内存（如对象创建、样式分配等）。这些函数基于 LVGL 自己的内存池或系统的 malloc()/free()（取决于配置）。

• Kconfig 名称：LV_USE_CUSTOM_MALLOC

• 作用：
  控制是否启用自定义内存函数。

  • true（启用）：LVGL 将调用你提供的 malloc/free 函数。
  • false（禁用，默认）：使用 LVGL 内置的 lv_mem_alloc() 和 lv_mem_free()。

---

3. Header to include for the custom memory function

• 当上面选择使用自定义内存函数时，显示此选项
• Kconfig 名称：LV_CUSTOM_MALLOC_INCLUDE
• 作用：
  指定包含自定义内存函数声明的头文件路径。
  • 例如："stdlib.h"

---

4. Number of the memory buffer

• 默认值：16

• 临时缓冲区用途：
  LVGL 在渲染（如绘制图形、处理图像、文本布局等）时，需要一些短期使用的内存缓冲区。例如：

  • 存储抗锯齿（anti-aliasing）的临时像素数据。
  • 处理图像解码（如 PNG、JPG）时的中间结果。
  • 文本绘制时的字形缓存。

• 缓冲区数量：
  LV_MEM_BUF_MAX_NUM 定义了系统可以同时存在的最大缓冲区数量。如果实际需求超过此值，LVGL 会输出错误日志（如 "No more memory buffers available"）。

• 需要增加的情况

场景	建议值	原因
复杂 UI（多图层/多动画）	32~64	渲染过程中需要更多临时缓冲区
高频动态刷新（如视频播放）	24~48	避免因缓冲区不足导致卡顿
大量图像解码（如幻灯片）	32+	图像处理需要额外缓冲区

• 需要减少的情况

场景	建议值	原因
极简 UI（仅文本/简单图形）	8~12	节省内存
无动态渲染（静态界面）	4~8	几乎无需临时缓冲区

---

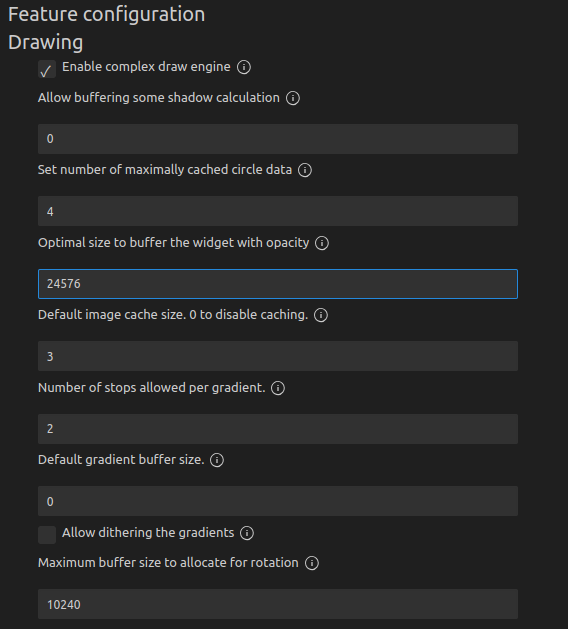

5. Default image cache size. 0 to disable caching. 图片缓存加速

• 当你在 UI 中重复使用相同的图片（例如 icon、背景、按钮状态图片），如果缓存开启并命中，那么LVGL 会直接从缓存拿已经解码好的数据。

• 内置图像格式（RAW、C array、bmp）：这些解码几乎是零成本（直接 memcpy 或简单读取），所以缓存意义不大。

• 复杂格式（PNG、JPG、自定义解码器）：解码开销大，缓存可以显著减少重复解码的 CPU 占用，提升流畅度。代价是 额外占用 RAM（尤其是 PSRAM） 来存放解码后的图像。

• 优点：

  • 如果用 PNG/JPG 并且图片会重复显示（菜单图标、背景等），缓存能避免反复解码，提升 FPS，减少卡顿。
  • 在动画场景（比如切换页面）中，缓存能减少帧延迟。

• 缺点：

  • 每张缓存图片会占用 width × height × color_depth/8 字节的 RAM（或 PSRAM）。
  • 如果缓存数量设大（比如 3~5），且图片是全屏大图，内存压力会非常大。
  • ESP32S3 内部 RAM 很有限（~512KB 可用），即使开了 8MB PSRAM，缓存大图也会影响性能（PSRAM 访问延迟比内部 RAM 高）。

• 如果只用 BMP / 内置 RAW → 配置为 0（禁用缓存）。

• 如果用 PNG / JPG / 压缩格式 → 建议配置为 1~3，根据可用 RAM 调整。

---

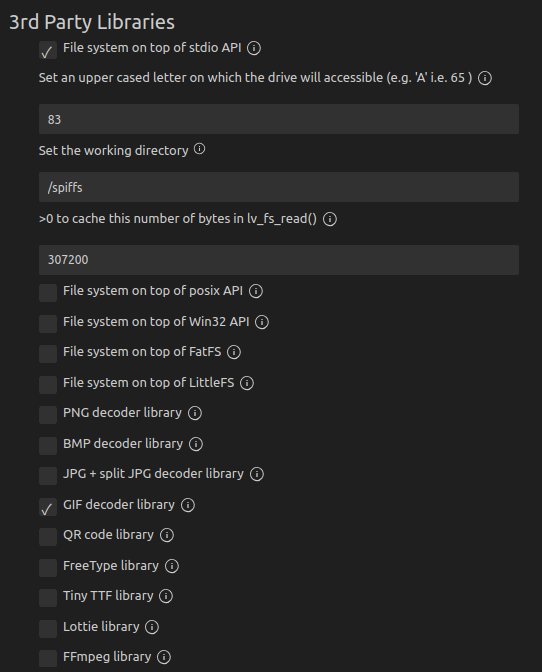

6. LVGL 文件系统驱动

LVGL 允许注册自定义的文件系统驱动，使其能够访问外部存储（如 SD 卡、SPIFFS、FATFS 等）。

• File system on top of stdio API

  • stdio 驱动：使用标准 C 库（fopen, fread, fclose 等）访问文件。
  • 盘符（Drive Letter）：LVGL 使用单个大写字母（如 ‘A’、‘S’）来标识不同的存储设备

• Set the working directory /spiffs

• 0 to cache this number of bytes in lv_fs_read() 307200 读取的缓存大小，大文件或高频读取则需要更大的空间

• 使用lv函数读取文件的例子

   lv_fs_file_t f;lv_fs_res_t res;res = lv_fs_open(&f, "S:/112.gif", LV_FS_MODE_RD);if (res == LV_FS_RES_OK){ESP_LOGI("TEST", "File system driver working!");// 获取文件大小uint32_t size;lv_fs_seek(&f, 0, LV_FS_SEEK_END);lv_fs_tell(&f, &size);lv_fs_seek(&f, 0, LV_FS_SEEK_SET);ESP_LOGI("TEST", "File size: %d bytes", (int)size);lv_fs_close(&f);}else{ESP_LOGE("TEST", "File system driver failed (error: %d)", res);}
