下一代防火墙组网

（一）部署模式

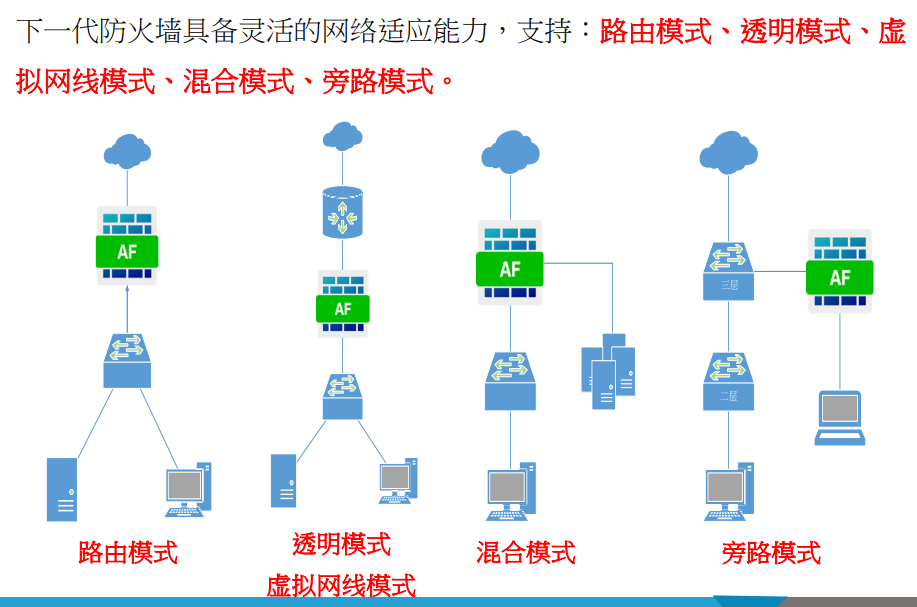

下一代防火墙具备灵活的网络适应能力，支持 5 种部署模式，每种模式适用于不同的网络环境和需求：

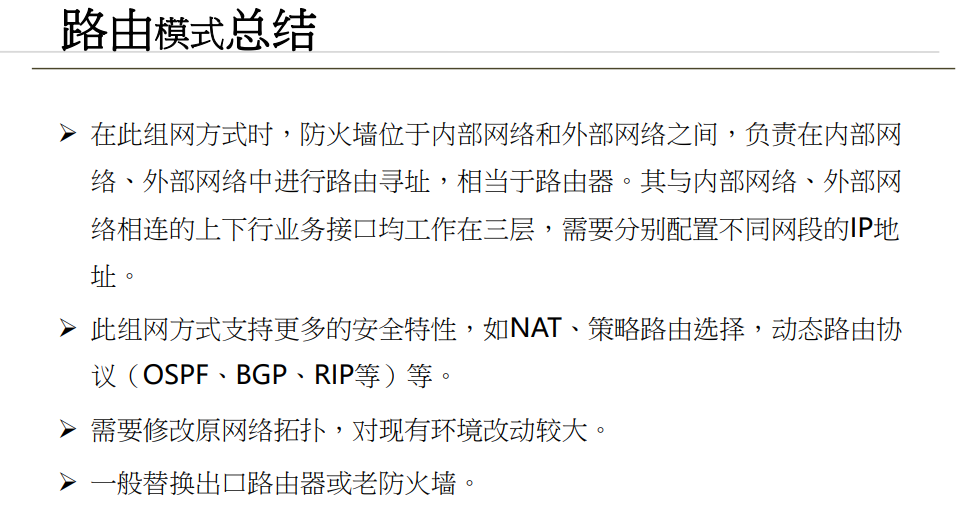

1. 路由模式：防火墙相当于路由器，位于内、外部网络之间，负责路由寻址，上下行接口工作在三层（需配置不同网段 IP 地址）。支持 NAT、策略路由、动态路由协议（如 OSPF、BGP）等特性，适合替换出口路由器或老防火墙，但需要修改原有网络拓扑。
   举例：企业出口原用普通路由器，现替换为 NGAF 并采用路由模式，防火墙 eth0 接内网（IP：192.168.1.1），eth1 接外网（IP：202.xx.xx.2），通过配置路由实现内外网数据转发。

2. 透明模式：接口为二层接口（类似交换机），无需配置 IP 地址，通过 MAC 地址表转发数据，部署时不改动现有网络拓扑。适合需要安全防护但希望保持原有网络结构的场景。
   举例：现有网络中路由器直接连接核心交换机，将 NGAF 以透明模式接入两者之间，接口无需配置 IP，仅作为 “透明桥梁” 转发数据，同时进行安全检测。

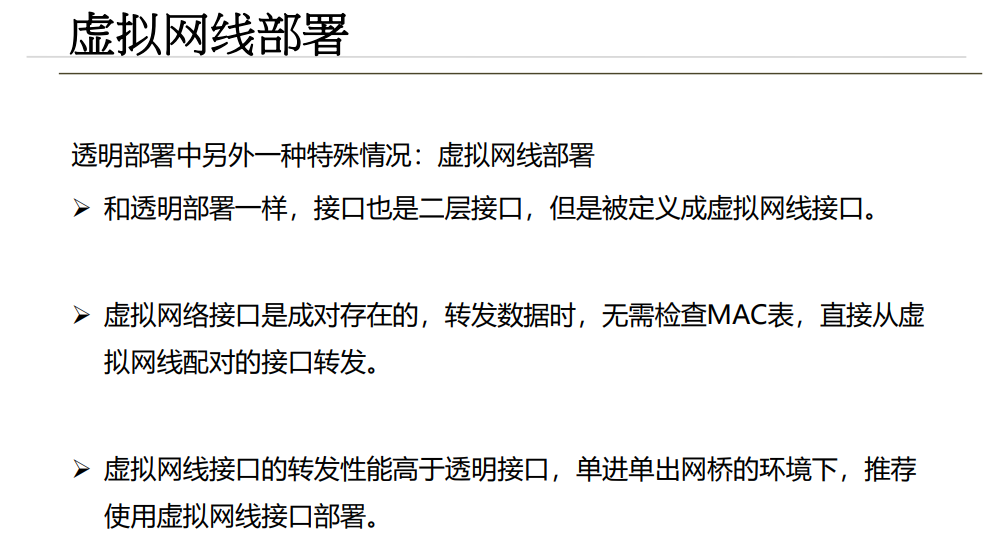

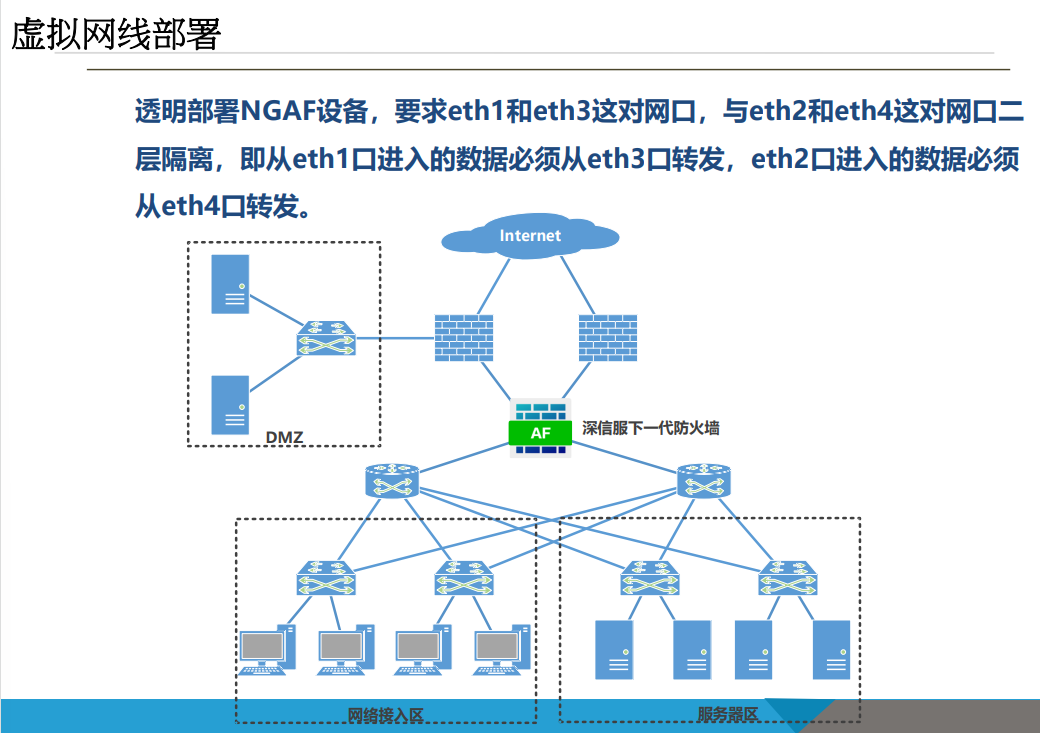

3. 虚拟网线模式：透明模式的特殊形式，接口成对存在，转发数据时无需检查 MAC 表，直接从配对接口转发，性能高于透明接口。适合单进单出的网桥环境（如一条线路的接入与输出）。
   举例：企业一条专线接入，需在接入端和输出端之间部署防火墙，将 eth1 与 eth2 配置为虚拟网线接口，数据从 eth1 进入后直接从 eth2 转发，无需复杂地址查询，效率更高。

4. 混合模式：结合透明接口和路由接口的部署方式，适用于复杂网络场景（如服务器用公网 IP、内网用私网 IP）。例如：连接公网和服务器群的接口用透明模式，连接内网的接口用路由模式。

5. 旁路模式：设备旁挂在现有网络中，通过端口镜像技术获取流量，仅用于数据分析和安全检测，不影响原有网络结构。需单独配置管理接口，支持 APT（僵尸网络）、IPS（入侵防护）等功能。
   举例：在核心交换机上配置端口镜像，将所有流量镜像到 NGAF 的镜像接口，防火墙仅分析流量是否存在攻击，不直接转发数据。

（二）接口类型

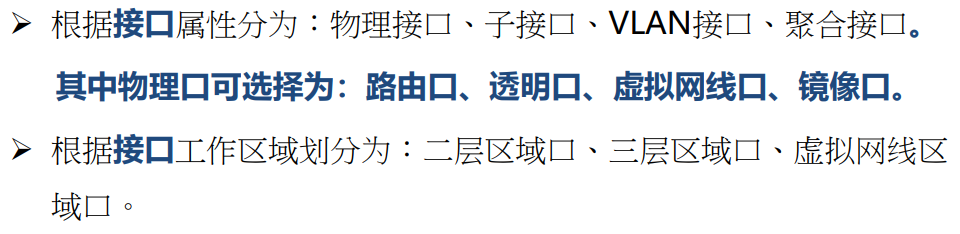

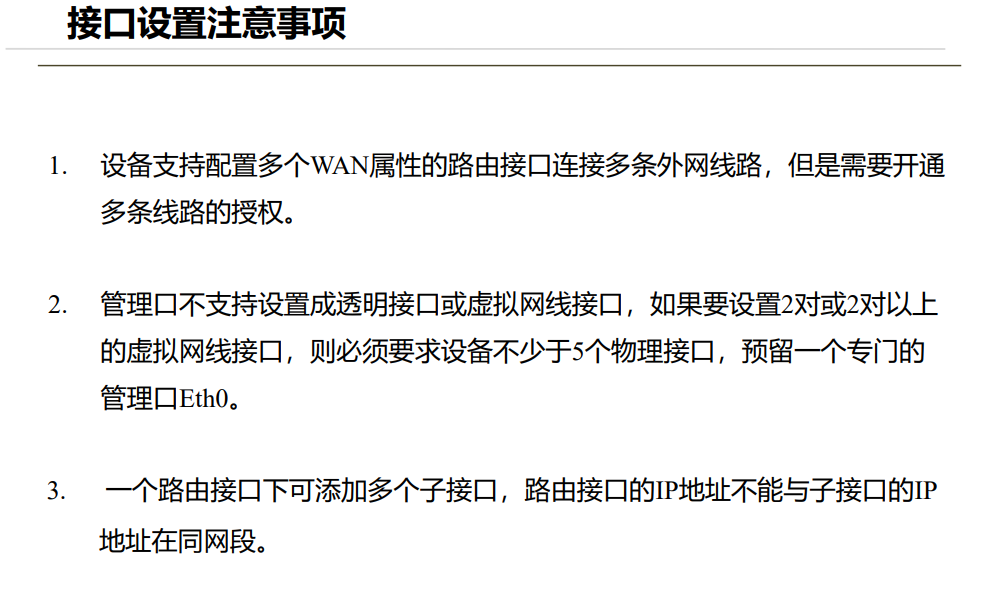

NGAF 的接口按属性可分为 4 类，接口类型决定了部署模式：

         设 置 接 口 的 下 一 跳 网 关 ， 用 于 链 路 故 障 检 测 ， 并 不 会 自 动 生 成 0 . 0 . 0 . 0 的 缺 省 路 由 ， 需 手 动 添 加 缺 省 路 由 。 接 口 的 线 路 带 宽 设 置 与 流 量 管 理 无 关 ， 用 于 策 略 路 由 根 据 接 口 带 宽 占 用 比 例 选 路 。

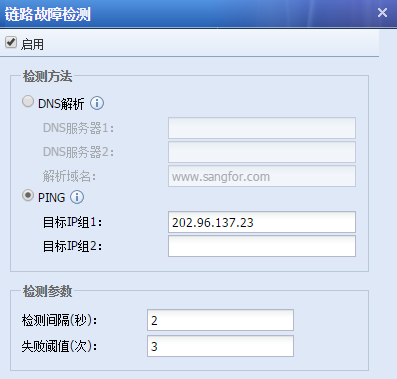

         实 时 检 测 接 口 的 链 路 状 态 ， 以 及 多 条 外 网 线 路 情 况 下 ， 某 条 线 路 故 障 ， 流 量 自 动 切 换 到 其 它 线 路 ， 均 需 开 启 链 路 故 障 检 测 。 WAN 属 性 的 接 口 必 须 开 启 链路故障检测功能

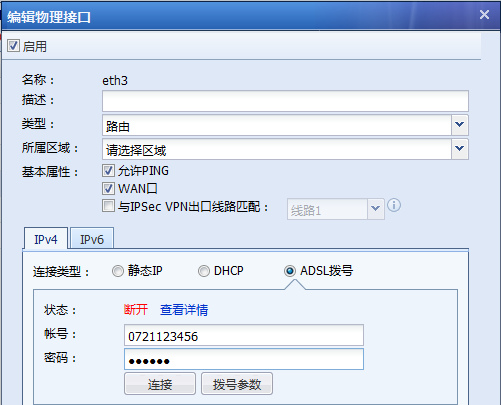

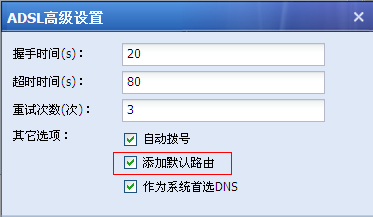

ADSL拨号：如果设置为路由接口，并且是 ADSL拨号，需要选上添加默认 路由选项，默认勾选。

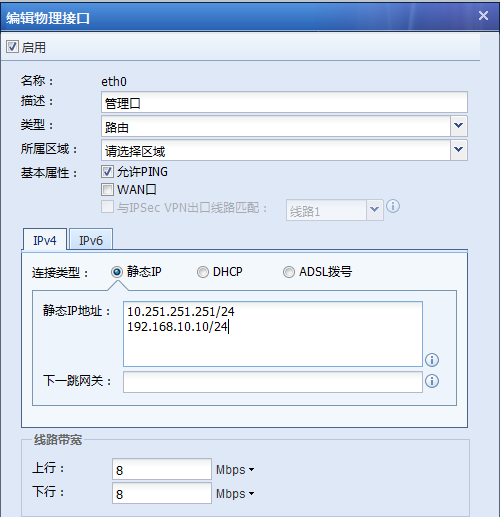

管理口：Eth0为固定的管理口，接口类型为 路由口，且无法修改。Eth0可增加 管理IP地址，默认的管理IP 10.251.251.251/24无法删除。

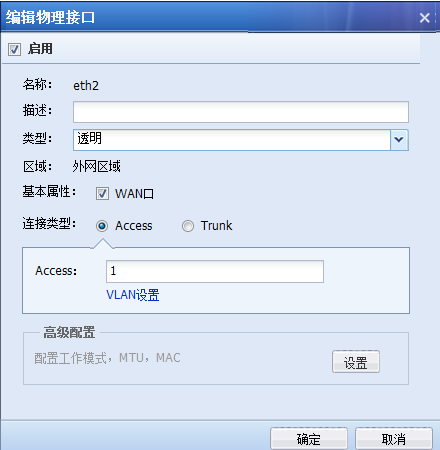

透明接口：透明接口相当于普通的交换网口， 不需要配置IP地址，不支持路由转 发，根据MAC地址表转发数据。

部分功能要求接口是WAN属性，当 接口设置成透明WAN口时，注意设 备上架时接线方向，内外网口接反 会导致部分功能失效。

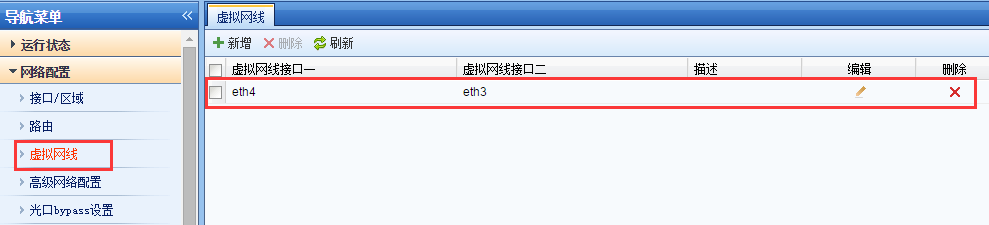

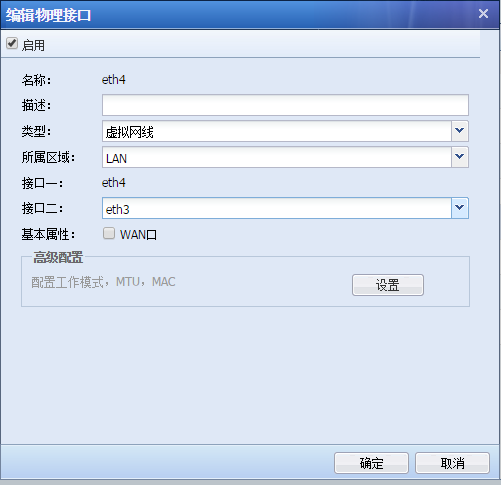

虚拟网线接口：虚拟网线接口也是普通的交换接口 ，不需要配置IP地址，不支持路由 转发，转发数据时，无需检查MAC 表，直接从虚拟网线配对的接口转 发。 虚拟网线接口的转发性能高于透明 接口，单进单出网桥的环境下，推荐使用虚拟网线接口部署。

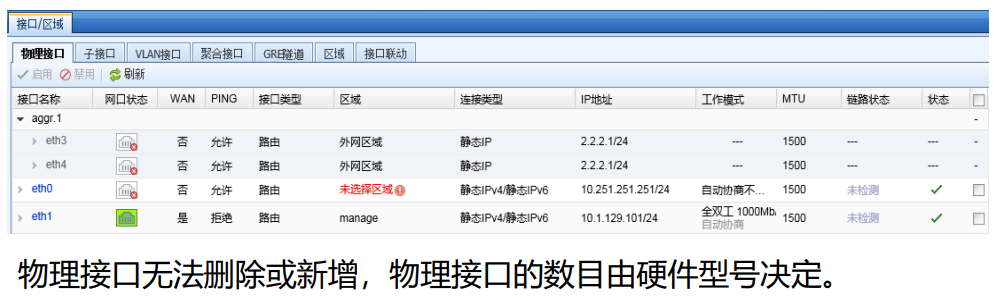

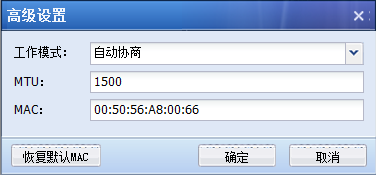

1. 物理接口：与设备面板接口一一对应（如 eth0 为固定管理口），可配置为路由口、透明口、虚拟网线口、镜像口，前三种还可设置 WAN / 非 WAN 属性。物理接口数量由硬件型号决定，无法新增或删除。
   举例：eth0 默认作为管理口，类型为路由口，IP 固定为 10.251.251.251/24，无法修改类型。

2. 路由接口：如 果 设 置 为 路 由 接 口 ， 则 需 要 给 该 接 口 配 置 I P 地 址 ， 且 该 接 口 具 有 路 由 转 发 功 能 。

3. 子接口：逻辑接口，仅能在路由口下添加，用于路由接口需要启用 VLAN 或 TRUNK 的场景。例如：在路由口 eth2 下添加子接口，配置 VLAN ID 10，实现不同 VLAN 数据的路由转发。

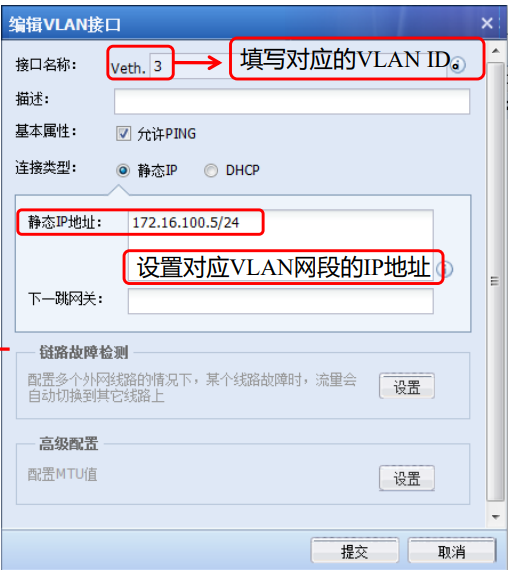

4. VLAN 接口：为 VLAN 定义 IP 地址后形成的逻辑接口，用于 VLAN 网段的 IP 通信。例如：为 VLAN 10 配置 IP 172.16.10.1/24，形成 VLAN 接口，作为该 VLAN 的网关。

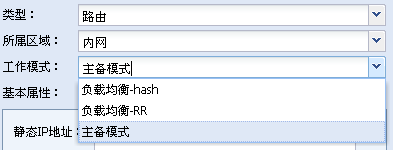

5. 聚合接口：将多个以太网接口捆绑成的逻辑接口，支持主备模式、负载均衡等工作模式，最多支持 4 个聚合接口。举例：将 eth3 和 eth4 聚合为 aggr1，设置为主备模式，eth3 故障时自动切换到 eth4。

负载均衡--hash:按数据包源目的IP/MAC的hash值均分

负载均衡--RR:直接按数据包轮转均分到每个接口

主备模式--取eth最大号为主接口收发包， 其余为备接口

（三）区域概念

区域是本地逻辑安全区域，用于归类接口（一个接口仅属于一个区域），供防火墙、内容安全等模块调用。

定义区域时，需根据控制的需求来 规划，可以将一个接口划分到一个 区域，或将几个相同需求的接口划 分到同一个区域。

一个接口只能属于一个区域。

可以在区域中选择接口；也可以 预先设置好区域名称，在接口中 选择区域。

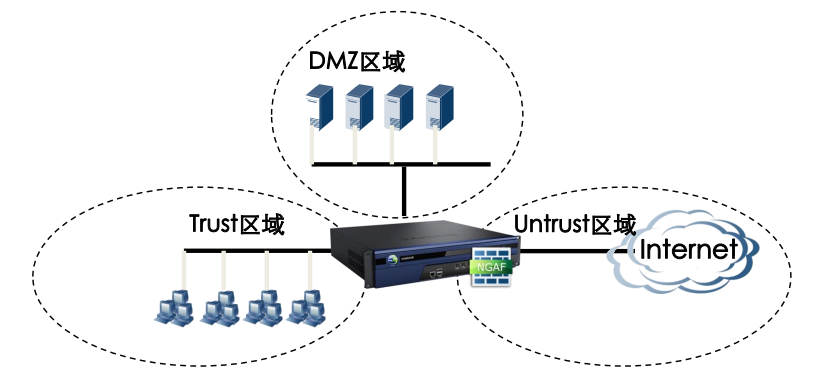

• 例如：将所有连接外网的接口划入 “Untrust 区域”，内网接口划入 “Trust 区域”，服务器接口划入 “DMZ 区域”，便于统一配置安全策略（如禁止 Untrust 区域直接访问 Trust 区域）。

（四）具体组网方案配置思路

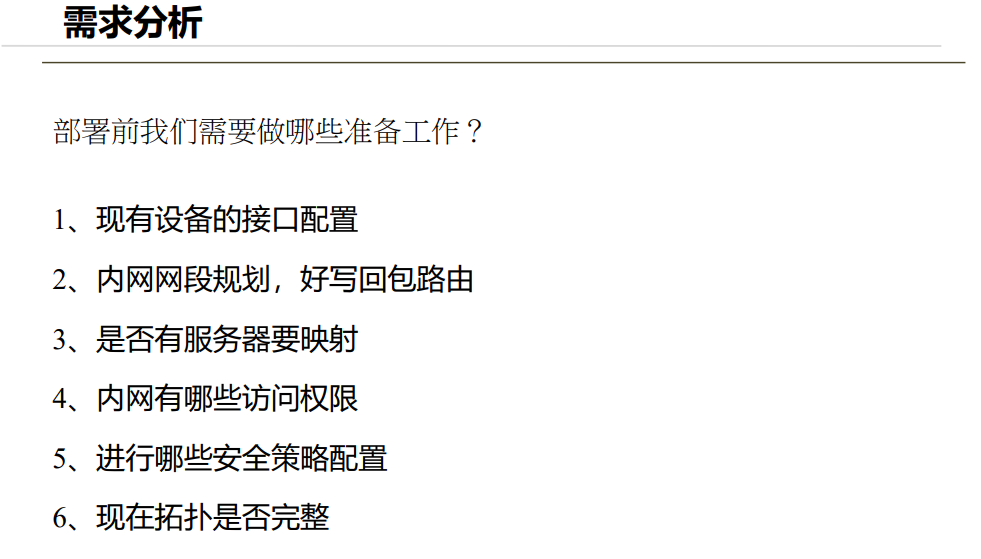

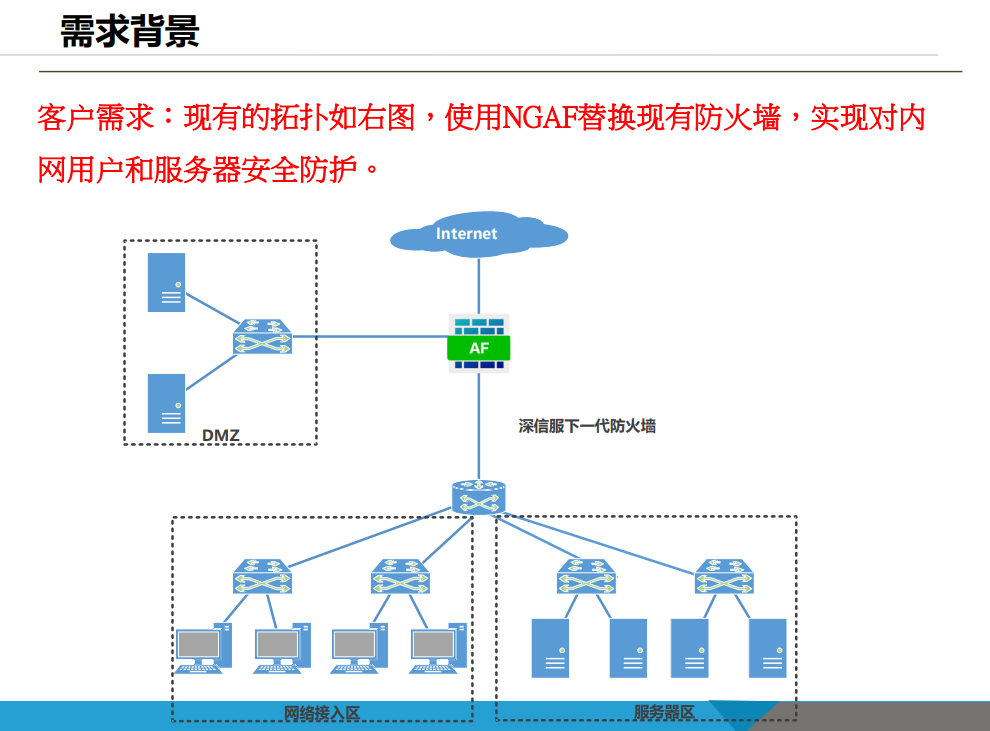

1. 路由模式（含单臂路由）

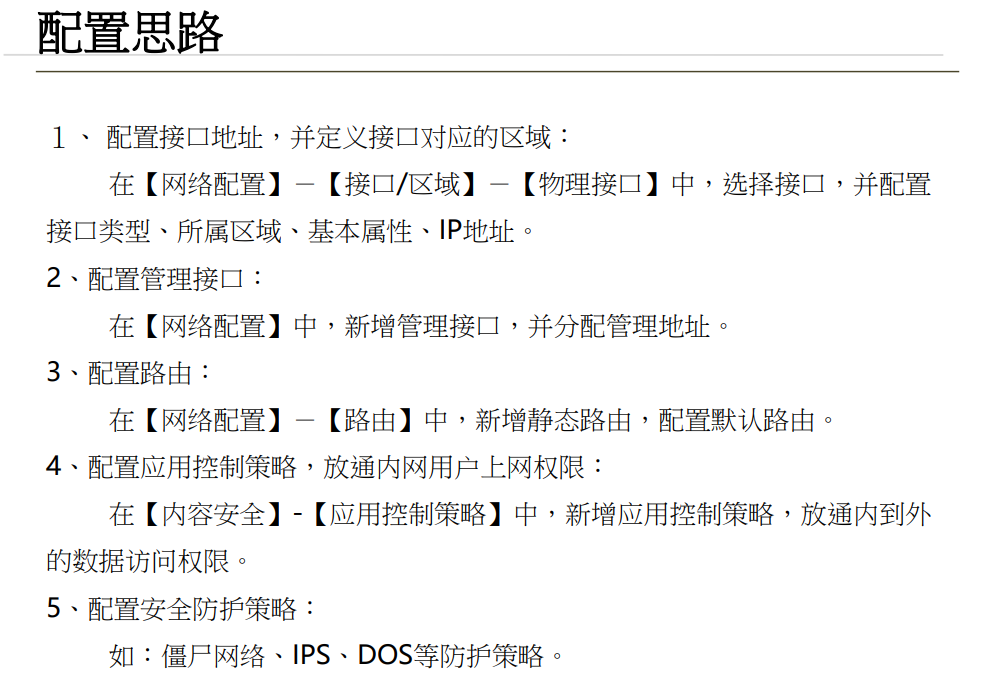

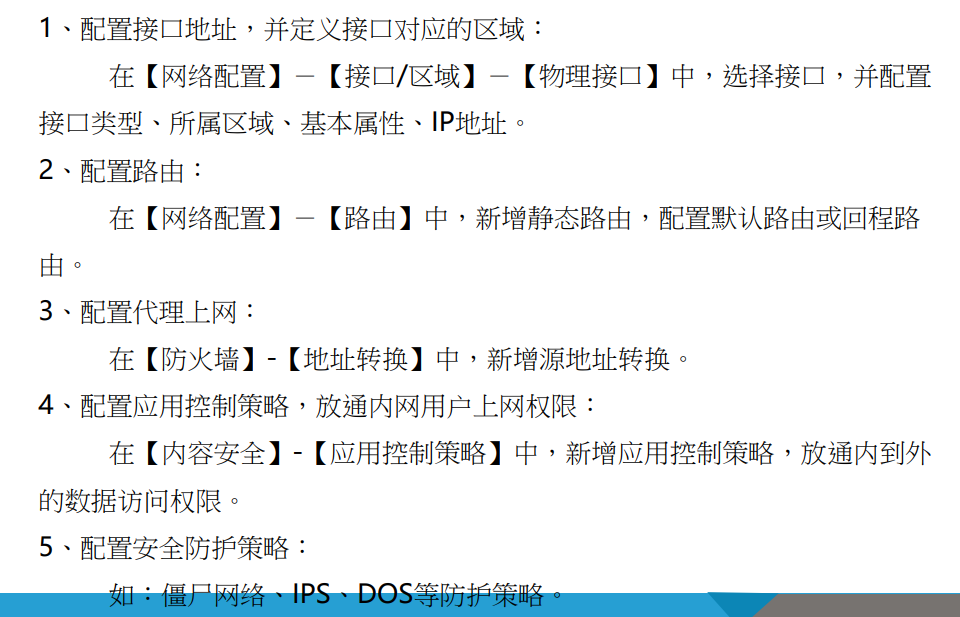

   • 步骤：配置接口地址及区域→配置静态路由→配置源地址转换（代理上网）→配置应用控制策略（放通权限）→配置安全防护策略（如 IPS、DOS）至。

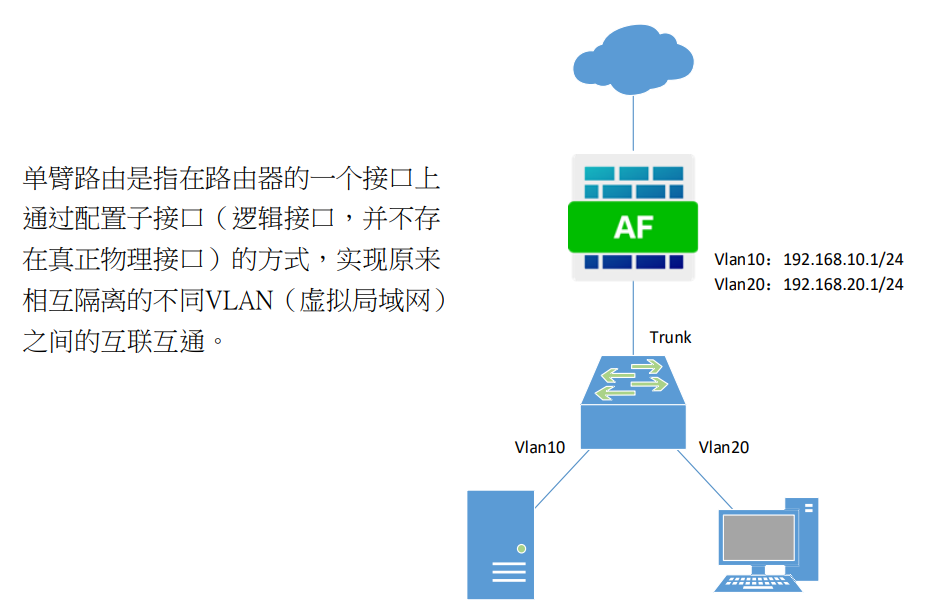

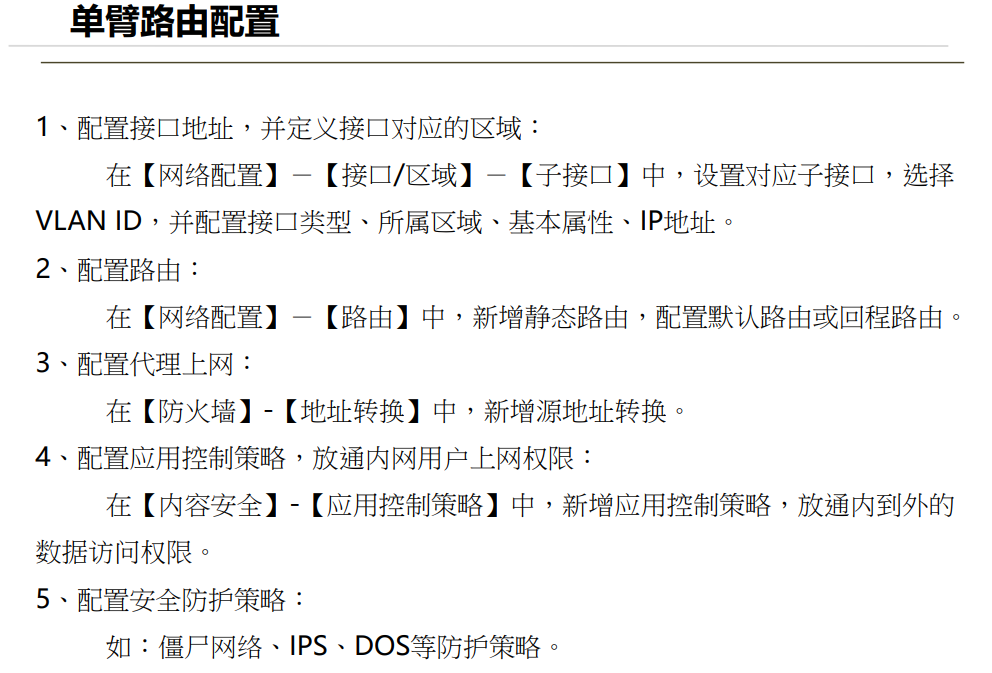

   • 单臂路由：在一个接口上通过子接口实现不同 VLAN 互通，例如在 eth1 下配置 VLAN10（192.168.10.1）和 VLAN20（192.168.20.1）子接口，实现两个 VLAN 的通信。

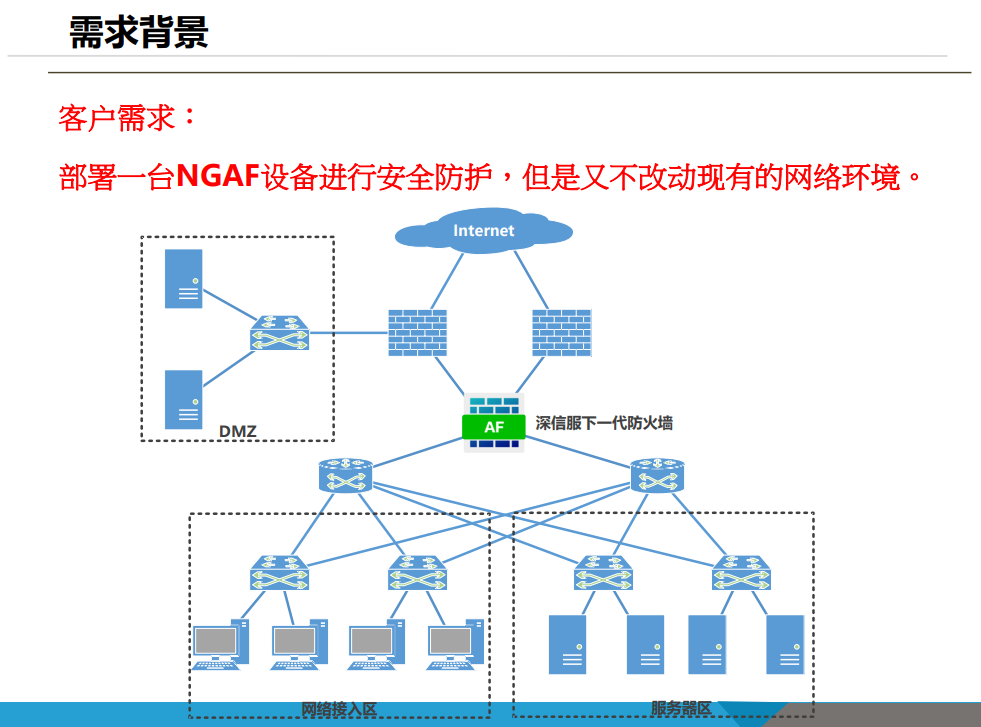

2. 透明模式







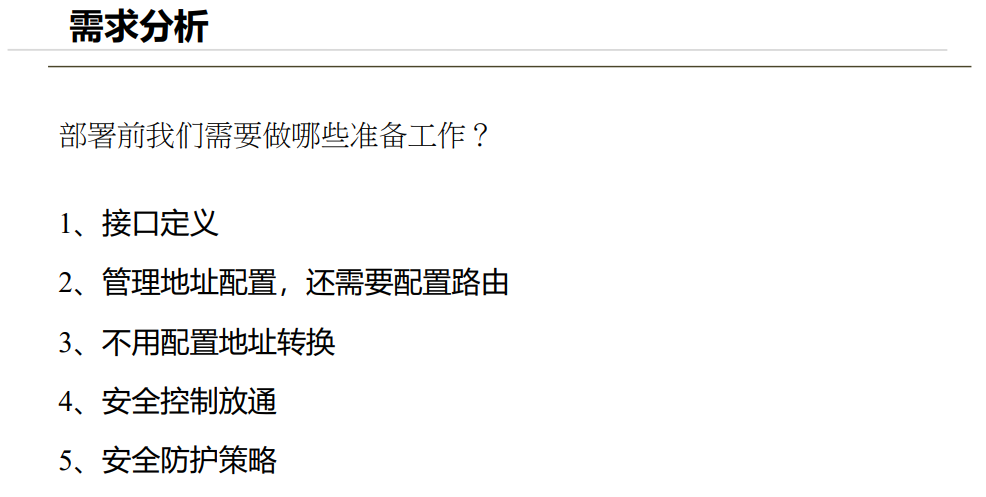

   • 步骤：配置接口类型及区域→配置管理接口→配置默认路由→配置应用控制策略→配置安全防护策略至。

3. 混合模式

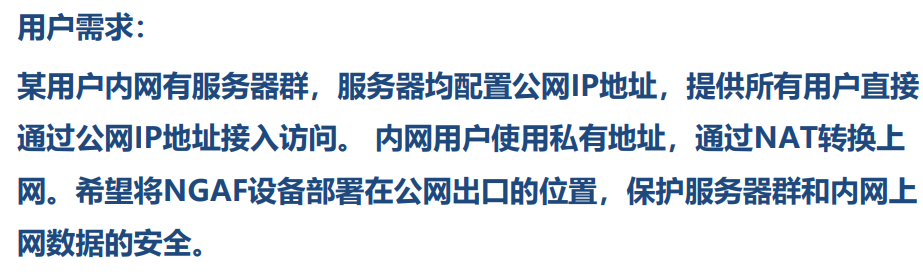

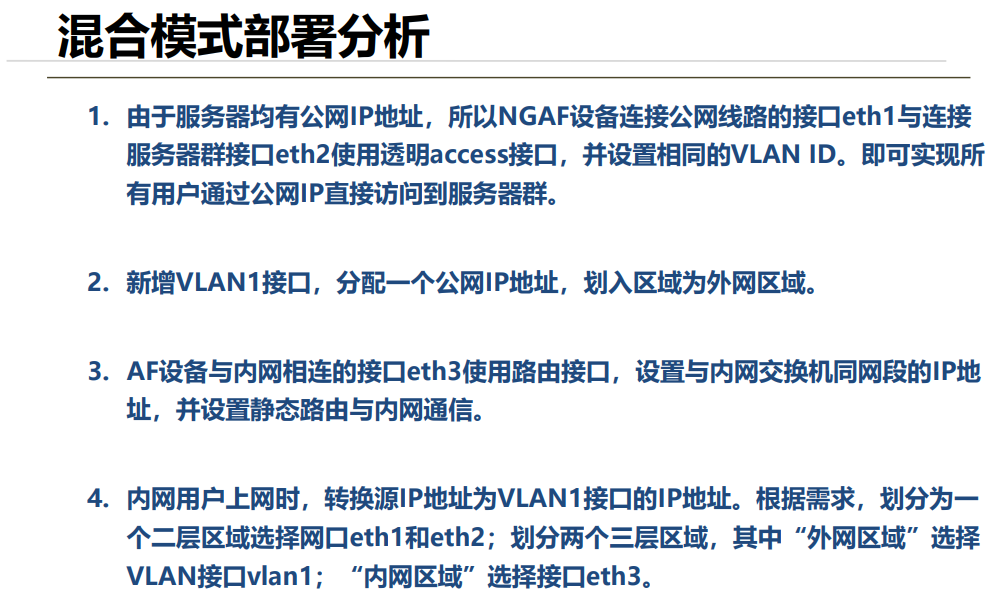

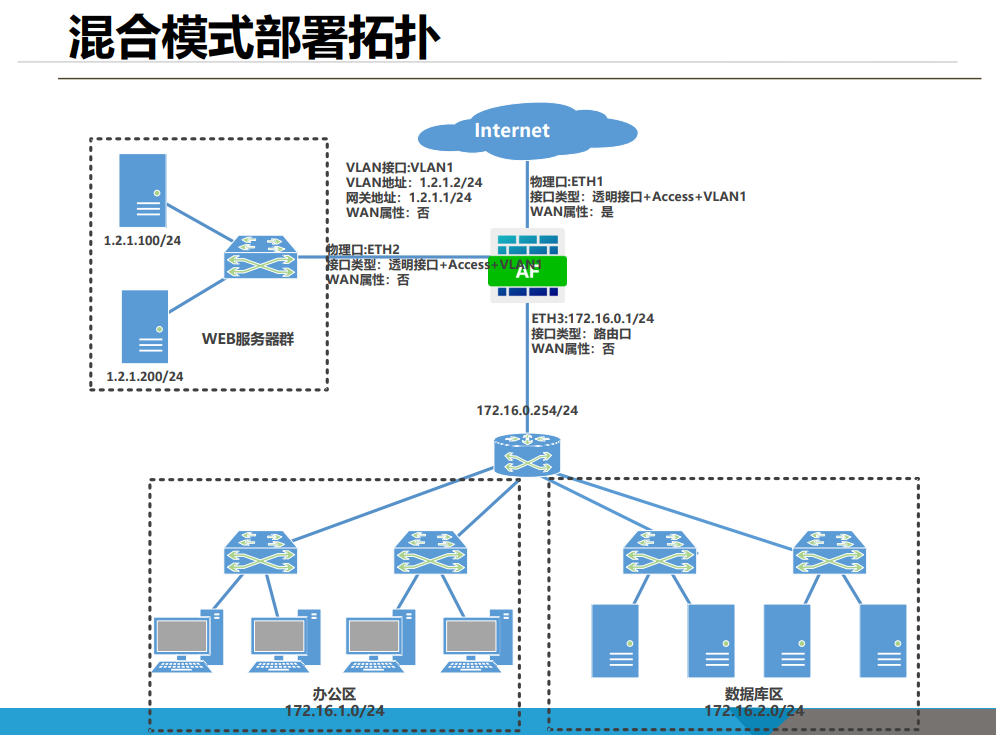

   • 案例：服务器用公网 IP，内网用私网 IP。配置 eth1（公网侧）和 eth2（服务器侧）为透明接口（同 VLAN），eth3（内网侧）为路由接口；新增 VLAN 接口作为公网网关，内网用户通过 NAT 转换上网至。

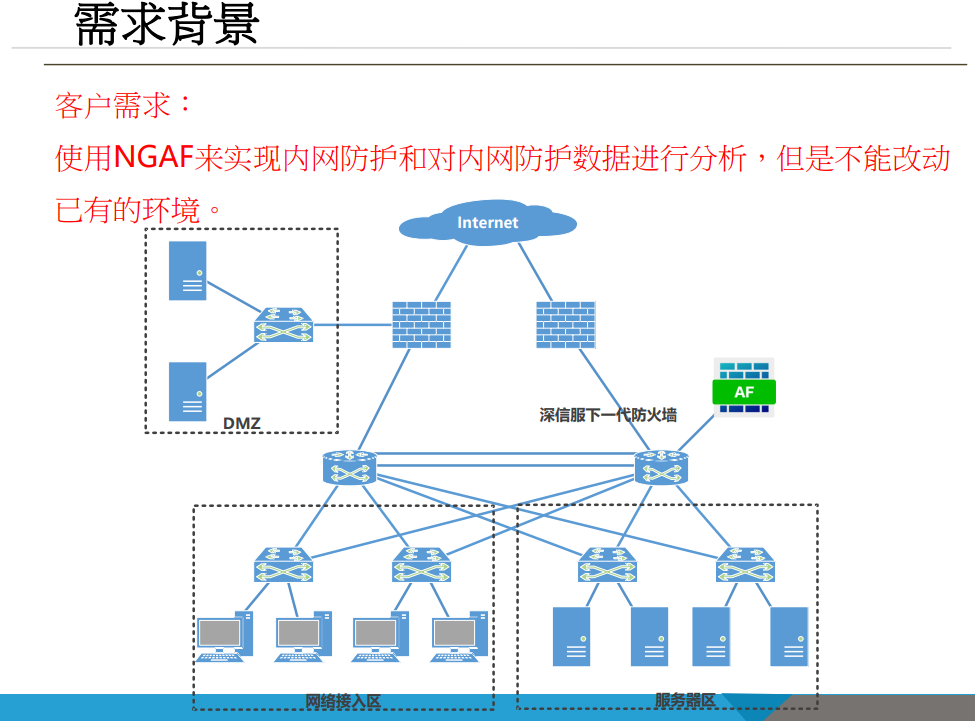

4. 旁路模式

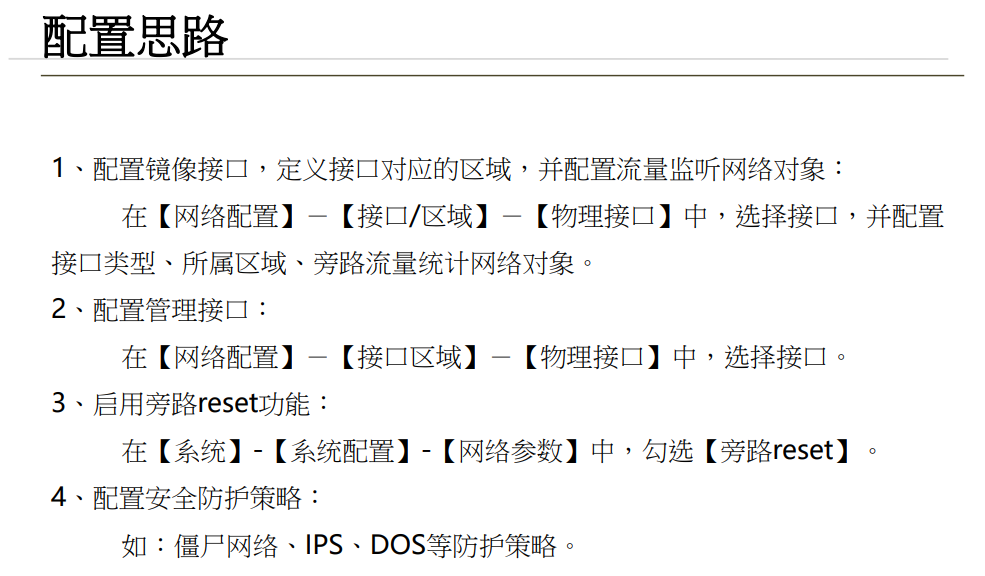

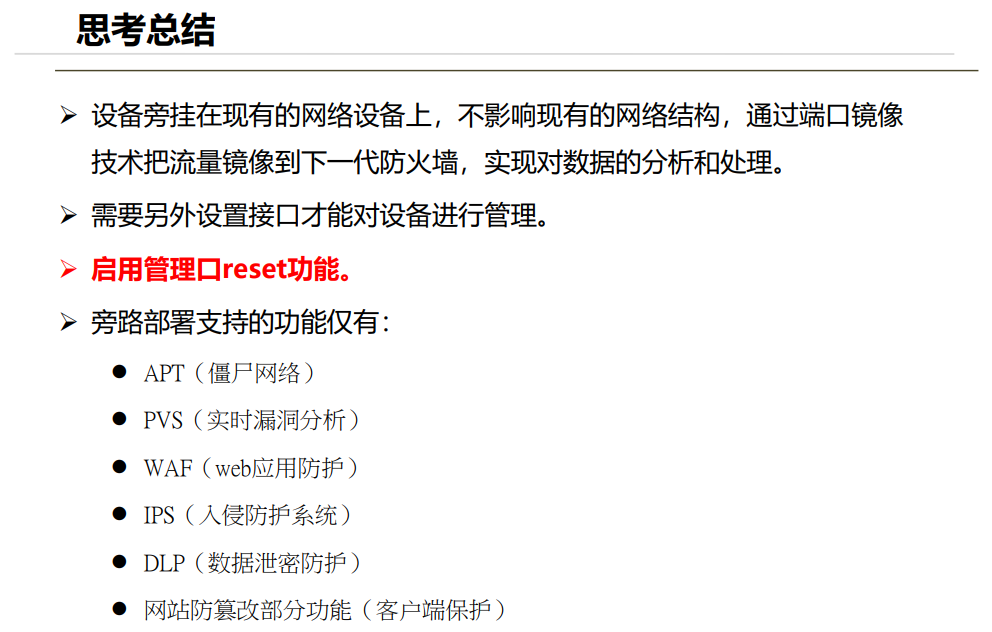

   • 步骤：配置镜像接口及监听对象→配置管理接口→启用旁路 reset 功能→配置安全防护策略至。
