8.11下一代防火墙组网方案笔记

部署模式简介

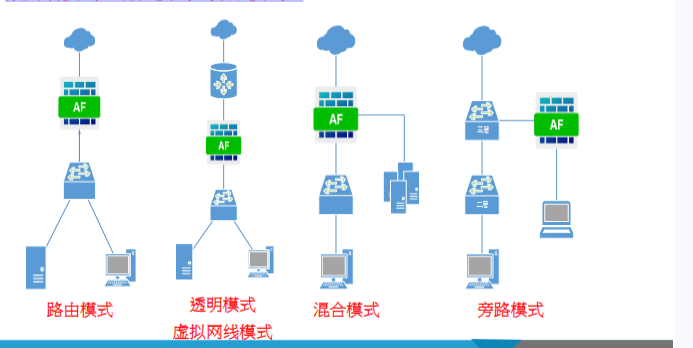

下一代防火墙具备灵活的网络适应能力，支持：路由模式、透明模式、虚
拟网线模式、混合模式、旁路模式。

接口

NGAF有哪些接口？
➢ 根据接口属性分为：物理接口、子接口、VLAN接口、聚合接口。
其中物理口可选择为：路由口（路由器）、透明口（对应交换机）、虚拟网线口（对应集线器）、镜像口。
➢ 根据接口工作区域划分为：二层区域口、三层区域口、虚拟网线区
域口。
NGAF的部署模式是由各个接口的属性决定的。

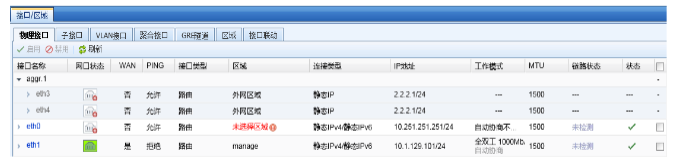

物理接口

物理接口与NGAF设备面板上的接口一 一对应（eth0为manage口），根
据网口数据转发特性的不同，可选择路由、透明、虚拟网线和旁路镜像
4种类型，前三种接口又可设置WAN 或非WAN属性。

物理接口无法删除或新增，物理接口的数目由硬件型号决定。

路由接口
路由接口：
如果设置为路由接口，则需要给
该接口配置IP地址，且该接口具
有路由转发功能。

路由接口
ADSL拨号：
如果设置为路由接口，并且是
ADSL拨号，需要选上添加默认
路由选项，默认勾选。

路由接口

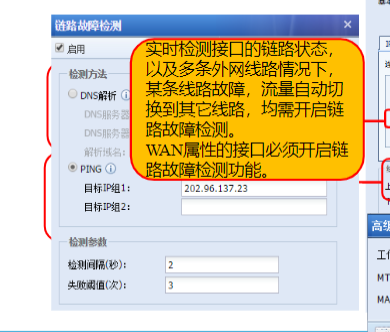

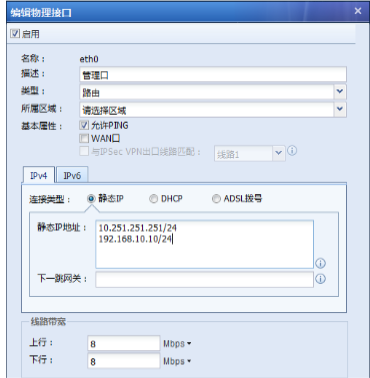

管理口：
Eth0为固定的管理口，接口类型为
路由口，且无法修改。Eth0可增加
管理IP地址，默认的管理IP
10.251.251.251/24无法删除。

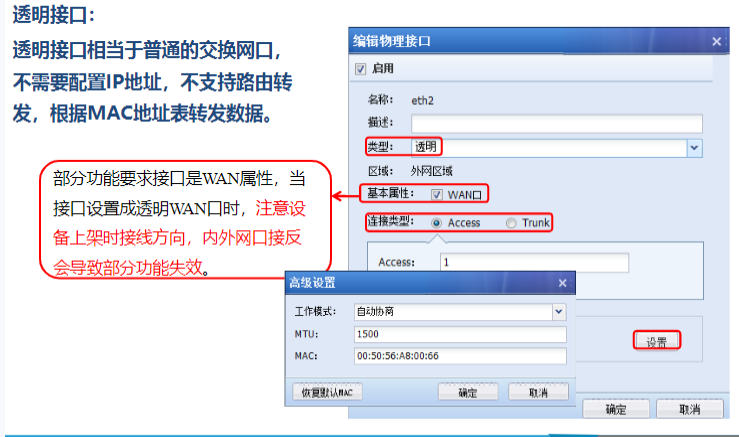

透明接口

防火墙面板上第一个接口，就是管理接口。路由接口的一个接口可以存在多个接口ip。

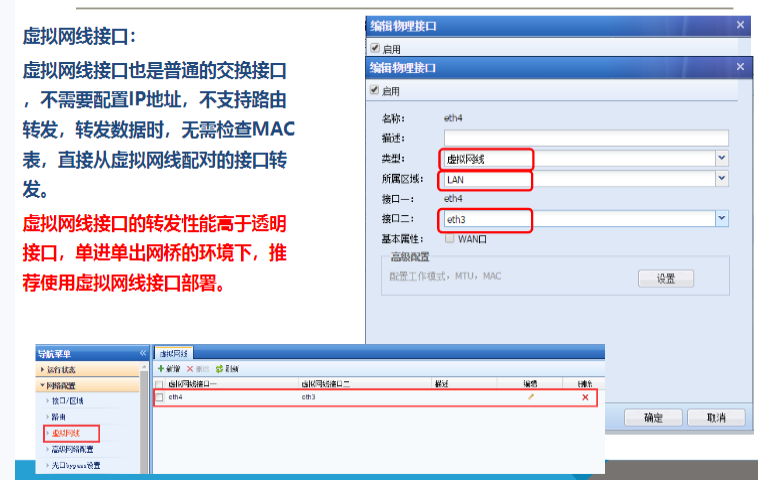

虚拟网线接口

聚合接口

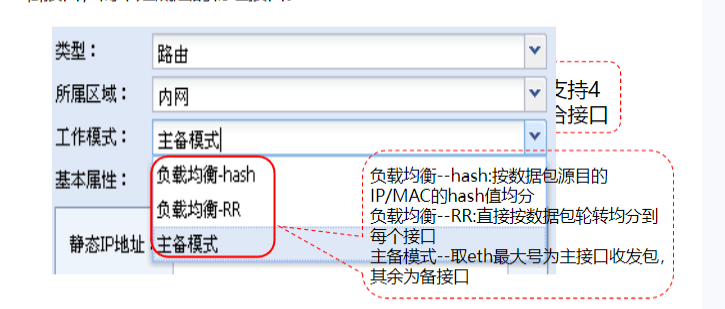

聚合接口：
将多个以太网接口捆绑在一起所形成的逻辑接口，创建的聚合接口成为一个逻
辑接口，而不是底层的物理接口。

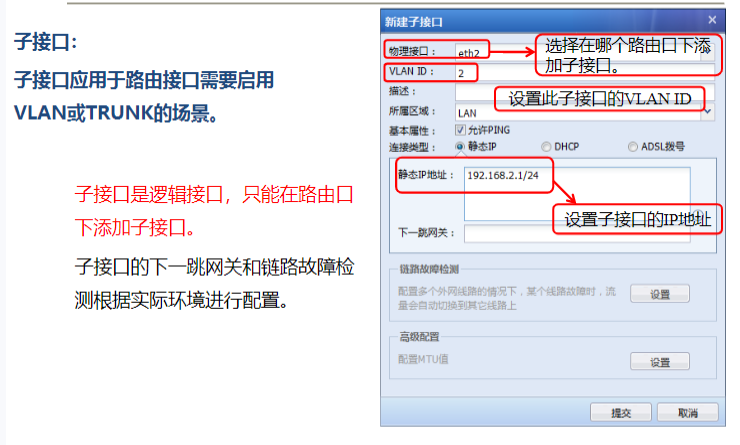

子接口

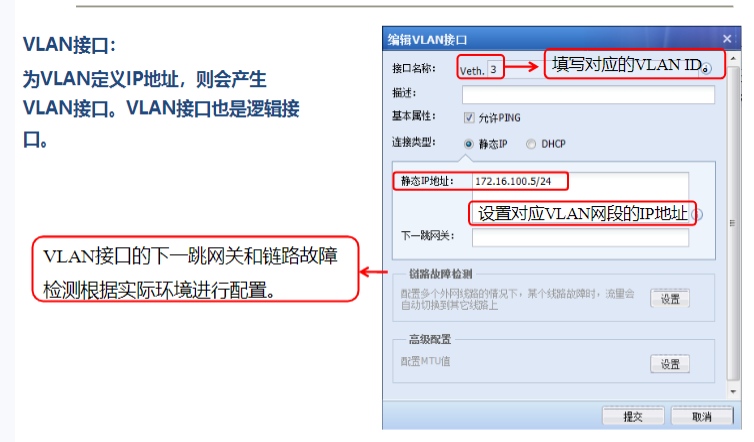

VLAN接口

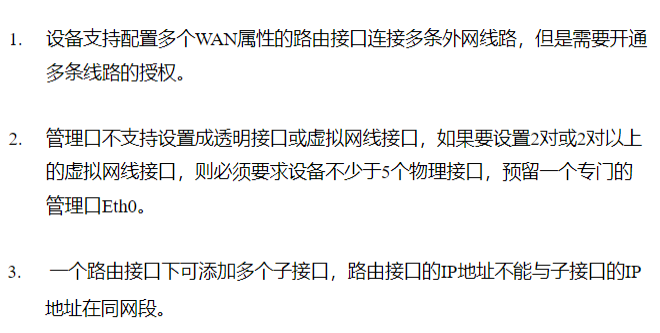

接口设置注意事项

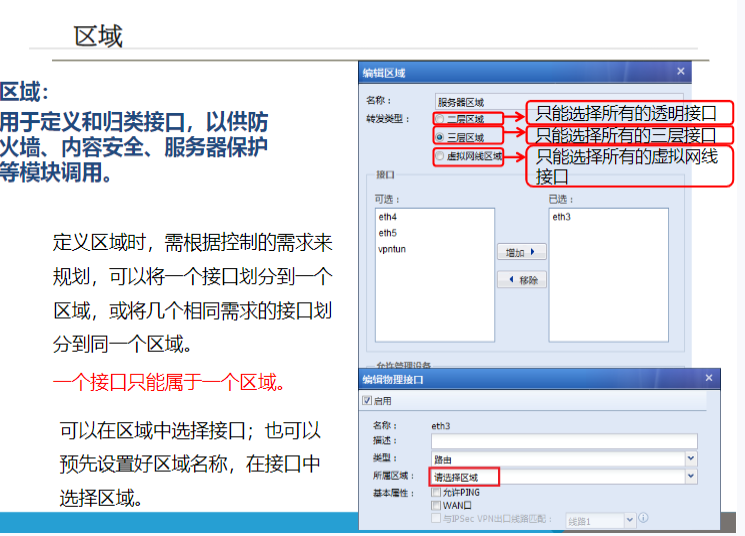

区域

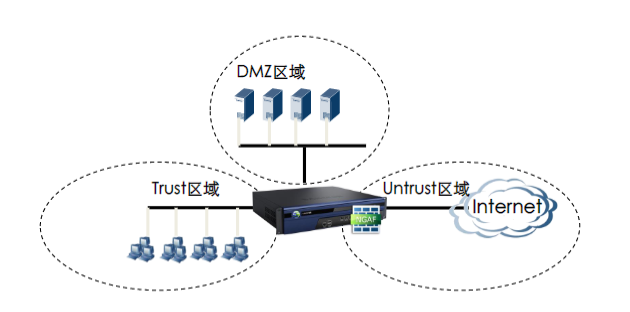

什么是区域
➢ 是本地逻辑安全区域的概念
➢ 一个或多个接口所连接的网络

路由模式组网

需求背景

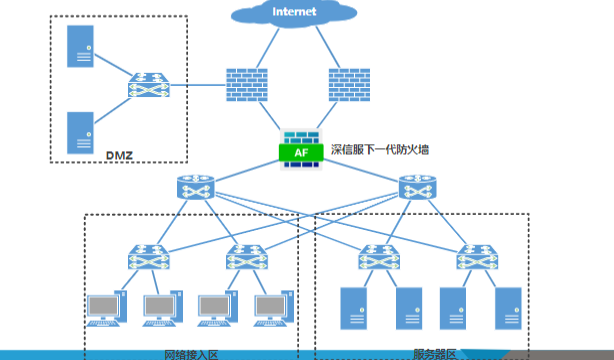

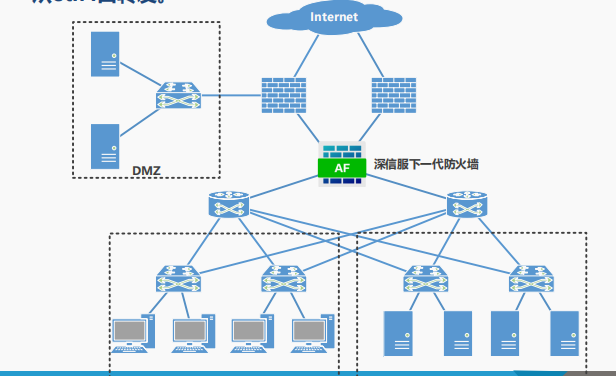

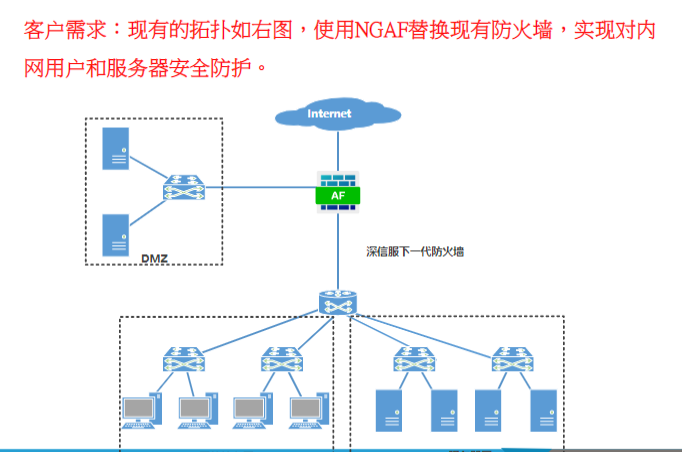

客户需求：现有的拓扑如右图，使用NGAF替换现有防火墙，实现对内
网用户和服务器安全防护。

需求分析

部署前我们需要做哪些准备工作？
1、现有设备的接口配置
2、内网网段规划，好写回包路由
3、是否有服务器要映射
4、内网有哪些访问权限
5、进行哪些安全策略配置
6、现在拓扑是否完整

配置思路

1、配置接口地址，并定义接口对应的区域：
在【网络配置】－【接口/区域】－【物理接口】中，选择接口，并配置
接口类型、所属区域、基本属性、IP地址。
2、配置路由：
在【网络配置】－【路由】中，新增静态路由，配置默认路由或回程路
由。
3、配置代理上网：
在【防火墙】-【地址转换】中，新增源地址转换。
4、配置应用控制策略，放通内网用户上网权限：
在【内容安全】-【应用控制策略】中，新增应用控制策略，放通内到外
的数据访问权限。
5、配置安全防护策略：
如：僵尸网络、IPS、DOS等防护策略。

单臂路由模式

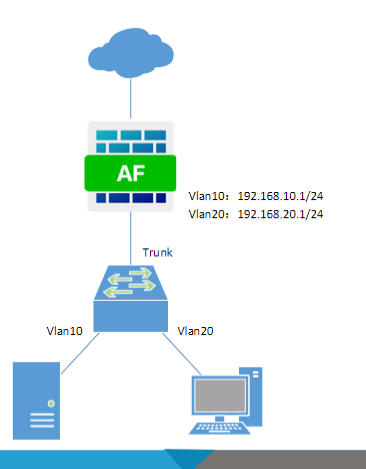

单臂路由是指在路由器的一个接口上
通过配置子接口（逻辑接口，并不存
在真正物理接口）的方式，实现原来
相互隔离的不同VLAN（虚拟局域网）
之间的互联互通。

单臂路由配置

、配置接口地址，并定义接口对应的区域：
在【网络配置】－【接口/区域】－【子接口】中，设置对应子接口，选择
VLAN ID，并配置接口类型、所属区域、基本属性、IP地址。
2、配置路由：
在【网络配置】－【路由】中，新增静态路由，配置默认路由或回程路由。
3、配置代理上网：
在【防火墙】-【地址转换】中，新增源地址转换。
4、配置应用控制策略，放通内网用户上网权限：
在【内容安全】-【应用控制策略】中，新增应用控制策略，放通内到外的
数据访问权限。
5、配置安全防护策略：
如：僵尸网络、IPS、DOS等防护策略。

透明模式组网

需求背景
客户需求：
部署一台NGAF设备进行安全防护，但是又不改动现有的网络环境。

需求分析
部署前我们需要做哪些准备工作？
1、接口定义
2、管理地址配置，还需要配置路由
3、不用配置地址转换
4、安全控制放通
5、安全防护策略

配置思路

１、 配置接口地址，并定义接口对应的区域：

在【网络配置】－【接口/区域】－【物理接口】中，选择接口，并配置

接口类型、所属区域、基本属性、IP地址。

2、配置管理接口：

在【网络配置】中，新增管理接口，并分配管理地址。

3、配置路由：

在【网络配置】－【路由】中，新增静态路由，配置默认路由。

4、配置应用控制策略，放通内网用户上网权限：

在【内容安全】-【应用控制策略】中，新增应用控制策略，放通内到外

的数据访问权限。

5、配置安全防护策略：

如：僵尸网络、IPS、DOS等防护策略。

虚拟网线部署

透明部署NGAF设备，要求eth1和eth3这对网口，与eth2和eth4这对网口二

层隔离，即从eth1口进入的数据必须从eth3口转发，eth2口进入的数据必须

从eth4口转发。

虚拟网线部署

透明部署中另外一种特殊情况：虚拟网线部署

➢ 和透明部署一样，接口也是二层接口，但是被定义成虚拟网线接口。

➢ 虚拟网络接口是成对存在的，转发数据时，无需检查MAC表，直接从虚

拟网线配对的接口转发。

➢ 虚拟网线接口的转发性能高于透明接口，单进单出网桥的环境下，推荐

使用虚拟网线接口部署。

混合模式组网

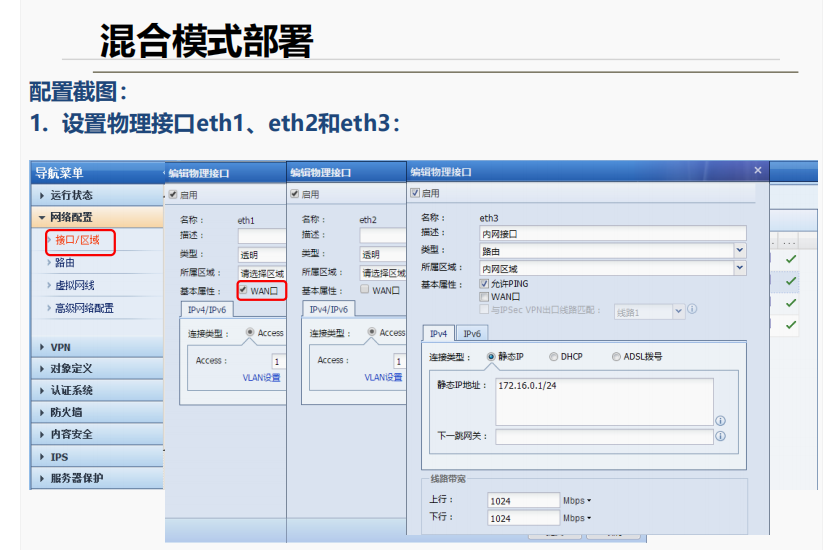

混合模式部署案例

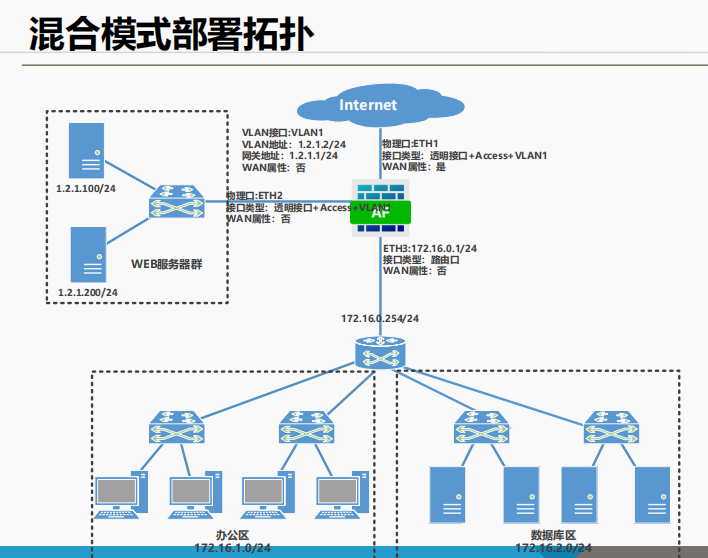

用户需求：

某用户内网有服务器群，服务器均配置公网IP地址，提供所有用户直接

通过公网IP地址接入访问。 内网用户使用私有地址，通过NAT转换上

网。希望将NGAF设备部署在公网出口的位置，保护服务器群和内网上

网数据的安全。

部署方式推荐：

使用混合模式部署，NGAF设备连接公网和服务器群的2个接口使用透明access

口，

连接内网网段使用路由接口。

混合模式部署分析

1. 由于服务器均有公网IP地址，所以NGAF设备连接公网线路的接口eth1与连接

服务器群接口eth2使用透明access接口，并设置相同的VLAN ID。即可实现所

有用户通过公网IP直接访问到服务器群。

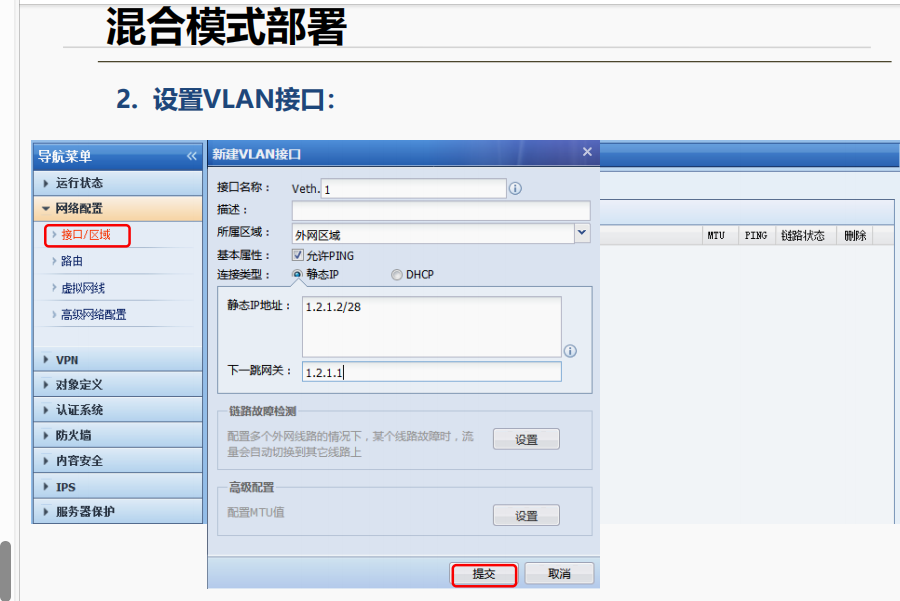

2. 新增VLAN1接口，分配一个公网IP地址，划入区域为外网区域。

3. AF设备与内网相连的接口eth3使用路由接口，设置与内网交换机同网段的IP地

址，并设置静态路由与内网通信。

4. 内网用户上网时，转换源IP地址为VLAN1接口的IP地址。根据需求，划分为一

个二层区域选择网口eth1和eth2；划分两个三层区域，其中“外网区域”选择

VLAN接口vlan1；“内网区域”选择接口eth3。

旁路模式组网（围绕tcp协议来的）

需求背景

客户需求：

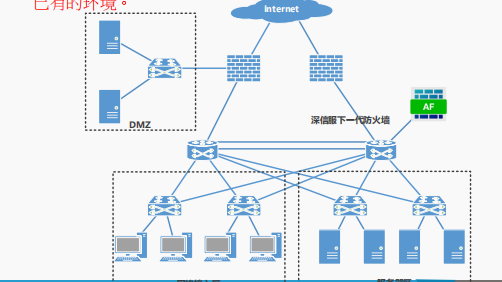

使用NGAF来实现内网防护和对内网防护数据进行分析，但是不能改动

已有的环境

配置思路

1、配置镜像接口，定义接口对应的区域，并配置流量监听网络对象：

在【网络配置】－【接口/区域】－【物理接口】中，选择接口，并配置

接口类型、所属区域、旁路流量统计网络对象。

2、配置管理接口：

在【网络配置】－【接口区域】－【物理接口】中，选择接口。

3、启用旁路reset功能：

在【系统】-【系统配置】-【网络参数】中，勾选【旁路reset】。

4、配置安全防护策略：

如：僵尸网络、IPS、DOS等防护策略。

思考总结

➢ 设备旁挂在现有的网络设备上，不影响现有的网络结构，通过端口镜像

技术把流量镜像到下一代防火墙，实现对数据的分析和处理。

➢ 需要另外设置接口才能对设备进行管理。

➢ 启用管理口reset功能。

➢ 旁路部署支持的功能仅有：

⚫ APT（僵尸网络）

⚫ PVS（实时漏洞分析）

⚫ WAF（web应用防护）

⚫ IPS（入侵防护系统）

⚫ DLP（数据泄密防护）

⚫ 网站防篡改部分功能（客户端保护）
