用 t-SNE 把 KSC 高光谱“变成可转动的 3D 影像”——从零到会，逐段读懂代码并导出旋转 GIF

最近有很多私信要求出一期用于PPT汇报或者日常展示的内容，这篇我们不做训练、不做分类，用 t-SNE 3D 把 KSC 的标注像素降到 3 维，并导出自动旋转的 GIF，适合教学、汇报或文章配图。

一、数据与结果预览

• 数据：KSC.mat 与 KSC_gt.mat（0 为未标注，>0 为类别）

• 输出：

  • PNG：tSNE3_Labeled_cover.png


  • GIF：tSNE3_Labeled_rotate.gif
    见保存文（太大无法上传）

• 只对有标签的像素做降维与上色（颜色=真实类别），图像不做训练。

二、运行环境

• Python ≥ 3.8

• 必需库：numpy、scipy、scikit-learn、matplotlib、pillow

• 安装（示例）：

  pip install numpy scipy scikit-learn matplotlib pillow


三、代码结构鸟瞰

1. 路径与可视化参数：数据位置、导出目录、t-SNE/动画参数

2. 工具函数：

   • load_hsi：自动识别 .mat 主键、读入数据
   • make_class_cmap：生成足够多、区分度高的离散类别色表

3. main 主流程：

   • 读取与筛选有标注像素
   • 标准化 + PCA 预降维（加速/去噪）
   • 子采样（避免 t-SNE 爆内存/过慢）
   • 自适应 perplexity（满足 t-SNE 约束）
   • t-SNE 3D 拟合
   • Matplotlib 3D 点云绘制（按类上色）
   • FuncAnimation 旋转相机并用 PillowWriter 导出 GIF

下面按模块逐段拆解要点与为什么这么写。

四、逐段解析与“为什么”

1）全局参数与样式

DATA_DIR = r"...\DATASETS"
X_FILE = "KSC.mat"
Y_FILE = "KSC_gt.mat"OUT_DIR = os.path.join(DATA_DIR, "VIS3D_tSNE_GIF")
PNG_PATH = os.path.join(OUT_DIR, "tSNE3_Labeled_cover.png")
GIF_PATH = os.path.join(OUT_DIR, "tSNE3_Labeled_rotate.gif")SEED = 42
PCA_FOR_TSNE = 30          # t-SNE 前置 PCA 维度
TSNE_SUBSAMPLE = 20000     # t-SNE 点数上限（仅标注像素）
TSNE_ITER = 1000NUM_FRAMES = 120           # 动画帧数
FPS = 20                   # 帧率
ELEV = 20                  # 俯仰角
AZIM_START = -60           # 起始方位角
AZIM_SWEEP = 360           # 旋转总角度

• PCA_FOR_TSNE：t-SNE 前用 PCA 降到 30 维，常见做法，减噪且加速（高光谱往往 >100 维，无用噪声多）。
• TSNE_SUBSAMPLE：上限 2 万点。t-SNE 的复杂度高，子采样能把时间和内存控制住，还能保持结构观感。
• 动画参数：NUM_FRAMES × (1/FPS) ≈ 动画时长（此处 120 帧 @20fps 约 6 秒）。
• Matplotlib 字体设为中文（SimHei）；如报字体警告可移除，不影响功能。

---

2）读取 .mat：键名自动识别

def load_hsi(x_path, y_path):Xm = sio.loadmat(x_path)Ym = sio.loadmat(y_path)x_key = [k for k in Xm if not k.startswith("__")][0]y_key = [k for k in Ym if not k.startswith("__")][0]return Xm[x_key], Ym[y_key]

• 许多 .mat 文件的主键并非固定（可能叫 KSC、indian_pines_corrected 等），用“不是 __ 开头”的第一个键作为主键，免手改。

3）类别色表：够多、够分散

def make_class_cmap(n_cls):base = []for name in ["tab20", "tab20b", "tab20c"]:base.append(matplotlib.colormaps[name].colors)colors = np.vstack(base)if n_cls > len(colors):rep = int(np.ceil(n_cls / len(colors)))colors = np.tile(colors, (rep, 1))return ListedColormap(colors[:n_cls])

• 组合 tab20、tab20b、tab20c 这三套 20 色，共 60 色。KSC 的类别数远小于 60，一般足够且区分度高。
• 类别多时自动重复，但高光谱场景里基本用不到这一步。

4）主流程：从读数据到导出 GIF

(a) 只取有标注像素

X, Y = load_hsi(...)
X_flat = X.reshape(-1, B)
y_flat = Y.reshape(-1).astype(np.int32)
mask = y_flat != 0
X_lab = X_flat[mask]
y_lab = (y_flat[mask] - 1).astype(np.int64)

• 标签 0 表示未标注，不进入可视化；其他标签转为 0 基（1..K → 0..K-1），便于索引/上色。
• 只画标注像素的好处：颜色==真实类别，用于直观看类间分布与可分性。

(b) 标准化 + PCA 预降维（t-SNE 的“热身”）

X_lab_std = StandardScaler().fit_transform(X_lab)
pca_dim = min(PCA_FOR_TSNE, X_lab_std.shape[1])
X_lab_pca = PCA(n_components=pca_dim, random_state=SEED).fit_transform(X_lab_std)

• StandardScaler 把每个波段零均值/单位方差，避免量纲不一致破坏距离度量。

• t-SNE 前置 PCA 是经典套路：

  • 提取主要结构（去噪）
  • 降低维度减少 t-SNE 的计算量
  • 实践中通常用 30–50 维即可。

© 子采样策略（两行代码省大麻烦）

if N > TSNE_SUBSAMPLE:idx = np.random.RandomState(SEED).choice(N, TSNE_SUBSAMPLE, replace=False)X_tsne_in = X_lab_pca[idx]; y_tsne = y_lab[idx]
else:X_tsne_in = X_lab_pca; y_tsne = y_lab

• t-SNE 的时间/显存可随样本数迅速上升（近似 O(N log N) 或更高）。
• 随机均匀子采样是稳健、直观的“第一步降压阀”。
• 如果你有更强硬件，直接把 TSNE_SUBSAMPLE 开大即可。

(d) 自适应 perplexity（合法且稳健）

n_in = X_tsne_in.shape[0]
perplexity = max(5, min(30, n_in // 100))
perplexity = min(perplexity, max(5, n_in // 3))

• t-SNE 约束：perplexity < n_samples - 1，常用范围 5–50。
• 这里用样本规模自适应：≈ N/100 并夹在 [5, 30] 内，再确保 < N/3，不出错也比较稳。

(e) t-SNE 拟合

tsne = TSNE(n_components=3, perplexity=perplexity, learning_rate='auto',n_iter=TSNE_ITER, init='pca', random_state=SEED, verbose=1)
X_tsne = tsne.fit_transform(X_tsne_in)

• n_components=3：直接在 3D 上可视化，无需再投影。
• init='pca'：一般比随机初始化更稳。
• learning_rate='auto'：sklearn 新版推荐；你也可显式设 200–1000。
• n_iter=1000 足够出形；不收敛可适当加大。

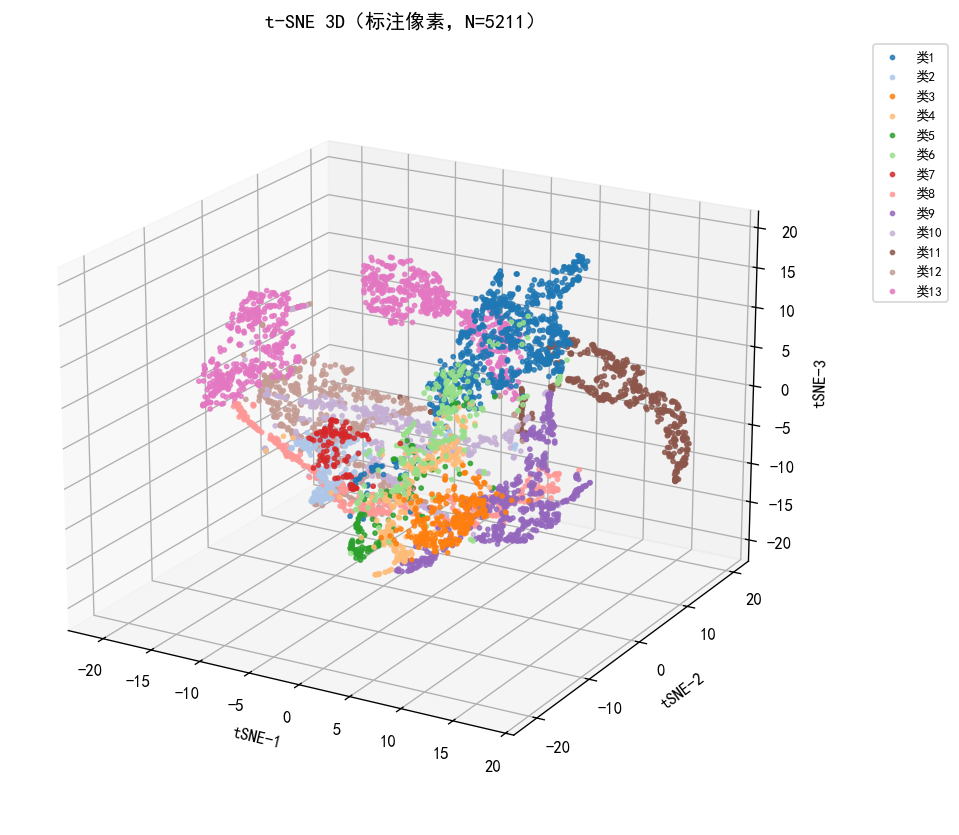

(f) 3D 散点上色与静态封面

for cls in range(n_cls):sel = (y_tsne == cls)ax.scatter(X_tsne[sel, 0], X_tsne[sel, 1], X_tsne[sel, 2],s=6, alpha=0.8, color=cmap_cls(cls), label=f"类{cls+1}")
...
plt.savefig(PNG_PATH, bbox_inches='tight')

• 逐类绘制，legend 只画一次，保证图例可读。
• alpha=0.8 让重叠处略透，密度可见。

(g) 旋转动画：转相机，不动点

azims = AZIM_START + np.linspace(0, AZIM_SWEEP, NUM_FRAMES, endpoint=False)def update(frame_idx):ax.view_init(elev=ELEV, azim=azims[frame_idx])return ax,anim = FuncAnimation(fig, update, frames=NUM_FRAMES, interval=1000/FPS)
writer = PillowWriter(fps=FPS)
anim.save(GIF_PATH, writer=writer, dpi=120)

• 用 view_init 连续改变 azim，实现“围绕 z 轴”相机环绕。
• AZIM_SWEEP=360 → 转一整圈；想要“来回摆动”可改为 sin/triangle 轨迹。
• PillowWriter 直出 GIF；若想导出 MP4，把 writer 换成 FFMpegWriter（需系统装 ffmpeg）。

五、参数怎么调更稳更美？

• 点数（TSNE_SUBSAMPLE）：2–3 万点是“观感/性能”的折中；更清晰→加；更快→减。

• perplexity：默认自适应足够稳；如果类簇特别多、密度差异大，可以尝试 20–50 之间微调。

• PCA_FOR_TSNE：20–50 都常见；波段很高时（>200）推荐 30–50。

• 画面美观：

  • s=点大小、alpha 可按密度调；
  • 调整 ELEV（俯仰）和 AZIM_START（起始角）找“最有层次感”的视角。

---

六、常见报错与排查

• No module named ‘PIL’
  安装 Pillow：pip install pillow
• UserWarning: perplexity must be less than n_samples
  样本太少时自动计算可能越界；手动把 perplexity 设小点（如 5–10）。
• GIF 很大/导出慢
  降低 NUM_FRAMES、FPS；或减小 dpi；或减少点数（TSNE_SUBSAMPLE）。

七、可选扩展（两三行就能上手）

• 导出 MP4：

  from matplotlib.animation import FFMpegWriter
  writer = FFMpegWriter(fps=FPS, bitrate=2000)
  anim.save("rotate.mp4", writer=writer, dpi=120)


• 颜色改为“预测强度/PC1 值”：用连续 colormap（viridis/plasma）而非类别色表。

• 换 UMAP：体验速度与结构稳定性差异（需要 umap-learn）。

• 双向来回旋转：把 azims 换成拼接的“去 + 回”序列。

八、完整代码（可直接运行）

与你提供的版本一致，仅为文章“拷贝即用”留档。

# -*- coding: utf-8 -*-
"""
KSC HSI 3D 可视化 - 自动旋转 GIF（仅 t-SNE 3D，按真实类别上色）
"""import os
import numpy as np
import scipy.io as sio
from sklearn.preprocessing import StandardScaler
from sklearn.decomposition import PCA
from sklearn.manifold import TSNEimport matplotlib
import matplotlib.pyplot as plt
from matplotlib.colors import ListedColormap
from mpl_toolkits.mplot3d import Axes3D  # noqa: F401
from matplotlib.animation import FuncAnimation, PillowWriter# ============== 路径与参数 ==============
DATA_DIR = r"F:\WORK_SPACE\20240812\pythonProject\中汇\BASE_TOOL\DATASETS"
X_FILE = "KSC.mat"
Y_FILE = "KSC_gt.mat"OUT_DIR = os.path.join(DATA_DIR, "VIS3D_tSNE_GIF")
os.makedirs(OUT_DIR, exist_ok=True)
PNG_PATH = os.path.join(OUT_DIR, "tSNE3_Labeled_cover.png")
GIF_PATH = os.path.join(OUT_DIR, "tSNE3_Labeled_rotate.gif")SEED = 42
PCA_FOR_TSNE = 30          # t-SNE 前置 PCA 维度
TSNE_SUBSAMPLE = 20000     # t-SNE 点数上限（仅在标注像素中采样）
TSNE_ITER = 1000# 动画参数
NUM_FRAMES = 120           # 帧数（越大越顺滑，文件也更大）
FPS = 20                   # 帧率
ELEV = 20                  # 俯仰角
AZIM_START = -60           # 起始方位角
AZIM_SWEEP = 360           # 旋转总角度# Matplotlib 样式
matplotlib.rcParams['font.family'] = 'SimHei'
matplotlib.rcParams['axes.unicode_minus'] = False
plt.rcParams['figure.dpi'] = 120def load_hsi(x_path, y_path):Xm = sio.loadmat(x_path)Ym = sio.loadmat(y_path)x_key = [k for k in Xm if not k.startswith("__")][0]y_key = [k for k in Ym if not k.startswith("__")][0]return Xm[x_key], Ym[y_key]def make_class_cmap(n_cls):base = []for name in ["tab20", "tab20b", "tab20c"]:base.append(matplotlib.colormaps[name].colors)colors = np.vstack(base)if n_cls > len(colors):rep = int(np.ceil(n_cls / len(colors)))colors = np.tile(colors, (rep, 1))return ListedColormap(colors[:n_cls])def main():np.random.seed(SEED)# 1) 读数据，仅保留标注像素X, Y = load_hsi(os.path.join(DATA_DIR, X_FILE), os.path.join(DATA_DIR, Y_FILE))H, W, B = X.shapeX_flat = X.reshape(-1, B)y_flat = Y.reshape(-1).astype(np.int32)mask = y_flat != 0X_lab = X_flat[mask]y_lab = (y_flat[mask] - 1).astype(np.int64)n_cls = int(np.unique(y_lab).size)print(f"图像: {H}x{W}x{B} | 标注像素: {X_lab.shape[0]} | 类别: {n_cls}")# 2) 标准化 + PCA 预降维X_lab_std = StandardScaler().fit_transform(X_lab)pca_dim = min(PCA_FOR_TSNE, X_lab_std.shape[1])X_lab_pca = PCA(n_components=pca_dim, random_state=SEED).fit_transform(X_lab_std)# 3) 子采样（防 t-SNE 过慢/占内存）N = X_lab_pca.shape[0]if N > TSNE_SUBSAMPLE:idx = np.random.RandomState(SEED).choice(N, TSNE_SUBSAMPLE, replace=False)X_tsne_in = X_lab_pca[idx]y_tsne = y_lab[idx]else:X_tsne_in = X_lab_pcay_tsne = y_lab# 4) 自适应 perplexity（必须 < 样本数）n_in = X_tsne_in.shape[0]perplexity = max(5, min(30, n_in // 100))perplexity = min(perplexity, max(5, n_in // 3))print(f"t-SNE 输入: {n_in} | perplexity={perplexity}")# 5) t-SNE 3Dtsne = TSNE(n_components=3, perplexity=perplexity, learning_rate='auto',n_iter=TSNE_ITER, init='pca', random_state=SEED, verbose=1)X_tsne = tsne.fit_transform(X_tsne_in)# 6) 初始绘图（静态）cmap_cls = make_class_cmap(n_cls)fig = plt.figure(figsize=(8, 8))ax = fig.add_subplot(111, projection='3d')# 分类别画，legend 只画一次for cls in range(n_cls):sel = (y_tsne == cls)if sel.any():ax.scatter(X_tsne[sel, 0], X_tsne[sel, 1], X_tsne[sel, 2],s=6, alpha=0.8, color=cmap_cls(cls), label=f"类{cls+1}")ax.set_title(f"t-SNE 3D（标注像素，N={n_in}）", fontsize=12, weight='bold')ax.set_xlabel("tSNE-1")ax.set_ylabel("tSNE-2")ax.set_zlabel("tSNE-3")ax.view_init(elev=ELEV, azim=AZIM_START)ax.legend(loc='upper right', bbox_to_anchor=(1.20, 1.0), fontsize=8)plt.tight_layout()# 保存封面 PNGplt.savefig(PNG_PATH, bbox_inches='tight')print("已保存封面 PNG：", PNG_PATH)# 7) 动画：绕 z 轴旋转相机azims = AZIM_START + np.linspace(0, AZIM_SWEEP, NUM_FRAMES, endpoint=False)def update(frame_idx):ax.view_init(elev=ELEV, azim=azims[frame_idx])return ax,anim = FuncAnimation(fig, update, frames=NUM_FRAMES, interval=1000/FPS, blit=False)# 8) 导出 GIF（需要 pillow）writer = PillowWriter(fps=FPS)anim.save(GIF_PATH, writer=writer, dpi=120)print("已保存旋转 GIF：", GIF_PATH)plt.close(fig)if __name__ == "__main__":main()
