使用binutils工具解析目标文件符号表（叁）
目录
1.前言
2.示例代码
3.使用objdump命令输出目标文件符号表
4.解析输出的符号表
前言
本小节主要是对使用binutils工具输出的目标文件符号表信息进行分析。由于在Windows系统中使用objdump命令输出符号表的信息与使用readelf命令输出的符号表信息有出入，并且Windows系统中的信息更复杂且难以理解，所以本小节对这些内容进行解析。
示例代码
本篇博客的示例C语言代码如下：
int shared = 1;void swap(int* a, int* b){*a ^= *b ^= *a ^= *b;
}使用objdump命令输出目标文件符号表
在使用gcc -c指令将代码编译成目标文件以后，我们使用以下命令输出目标文件的符号表信息：
objdump -t xx.o使用了objdump命令输出的符号表信息如下：
SYMBOL TABLE:
[ 0](sec -2)(fl 0x00)(ty 0)(scl 103) (nx 1) 0x0000000000000000 test3_b.c
File
[ 2](sec 1)(fl 0x00)(ty 20)(scl 2) (nx 1) 0x0000000000000000 swap
AUX tagndx 0 ttlsiz 0x0 lnnos 0 next 0
[ 4](sec 1)(fl 0x00)(ty 0)(scl 3) (nx 1) 0x0000000000000000 .text
AUX scnlen 0x4b nreloc 0 nlnno 0
[ 6](sec 2)(fl 0x00)(ty 0)(scl 3) (nx 1) 0x0000000000000000 .data
AUX scnlen 0x4 nreloc 0 nlnno 0
[ 8](sec 3)(fl 0x00)(ty 0)(scl 3) (nx 1) 0x0000000000000000 .bss
AUX scnlen 0x0 nreloc 0 nlnno 0
[ 10](sec 4)(fl 0x00)(ty 0)(scl 3) (nx 1) 0x0000000000000000 .xdata
AUX scnlen 0x8 nreloc 0 nlnno 0
[ 12](sec 5)(fl 0x00)(ty 0)(scl 3) (nx 1) 0x0000000000000000 .pdata
AUX scnlen 0xc nreloc 3 nlnno 0
[ 14](sec 6)(fl 0x00)(ty 0)(scl 3) (nx 1) 0x0000000000000000 .rdata$zzz
AUX scnlen 0x3f nreloc 0 nlnno 0
[ 16](sec 2)(fl 0x00)(ty 0)(scl 2) (nx 0) 0x0000000000000000 shared解析输出的符号表

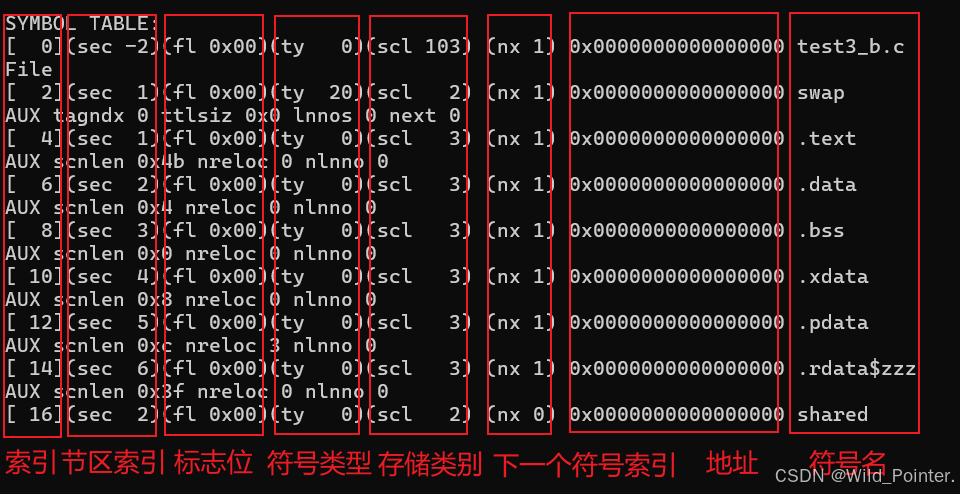

结合objdump命令输出的符号表信息，我们先将输出的信息划分为具体的列，每一列代表的含义如图所示：
图1.符号表列的含义
在了解了每一个列的含义以后，我将详细分析每一个列的具体信息。具体如下：
1.索引：符号在符号表中的唯一标识
2.节区索引：如同(sec -2)和(sec 1)这两个节去索引所示，主要的节区的索引格式为(sec N)。其中N代表符号所属的节区，具体的含义如下表：
| N | 含义 |
| -2 | 文件信息 |
| 0 | 未定义(需要链接时确定的符号) |
| 1 | .text代码段 |
| 2 | .data已初始化数据段 |
| 3 | .bss未初始化数据段 |
表1.节区索引含义表
3.标志位：该信息主要由十六进制值来表示，通过与fl结合表示应该符号属性的组合，如fl 0x00，具体所能表示的含义如下表：
| 标识 | 含义 | 十六进制值 |
| l | 局部符号 | 0x01 |
| g | 全局符号 | 0x02 |
| ! | 符号定义冲突 | 0x03 |
| u | 唯一全局 | 0x04 |
| w | 弱符号 | 0x80 |
| c | 构造函数 | 0x100 |
| d | 调试符号 | 0x200 |
| D | 动态符号 | 0x400 |
| I | 间接引用 | 0x800 |
| F | 函数 | 0x08 |
| O | 数据对象 | 0x10 |
| f | 文件名 | 0x20 |
| S | 节区 | 0x40 |
表2.标志位含义表
PS：有时候标志位的值是0x12或者0x0A等，但是参考标志位含义表是不存在的，这是由于工具对十六进制简化表示导致的。例如：0x12 = 0x02(全局) + 0x10(对象)故该含义代表全局对象，而0x0A = 0x02(全局) + 0x80(弱符号) + 0x08(函数)故该含义代表弱全局函数
4.符号类型：符号类型分位为低四位(BaseType)和高四位(ComplexType)，具体的含义可以参考下表，例如：ty 20代表的含义是int *，这跟代码中sawp符号的定义有出入，这主要原因是工具的简化结果。

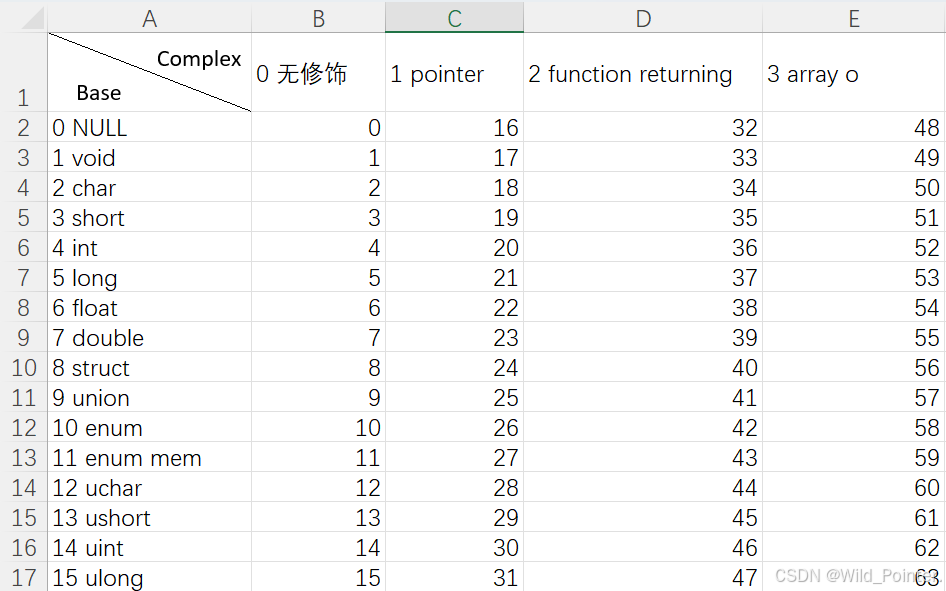

图2.符号类型参考图
5.存储类别：存储类别格式为(scl N)，其中N代表的数字如下表所示：
| 值 | 名称 | 含义 |
|---|---|---|
| 0 | C_EFCN | 伪函数结束（COFF 调试用，已废弃） |
| 1 | C_NULL | 无效符号（空） |
| 2 | C_AUTO | 自动变量（栈上，函数内局部变量） |
| 3 | C_EXT | 外部符号（external，可能在其他文件定义） |
| 4 | C_STAT | 静态符号（static，全局静态变量或静态函数） |
| 5 | C_REG | 寄存器变量 |
| 6 | C_EXTDEF | 外部定义符号（external definition） |
| 7 | C_LABEL | 分支标签（label） |
| 8 | C_ULABEL | 未定义的标签 |
| 9 | C_MOS | 结构体成员（member of structure） |
| 10 | C_ARG | 函数参数 |
| 11 | C_STRTAG | 结构体标签 |
| 12 | C_MOU | 联合体成员 |
| 13 | C_UNTAG | 联合体标签 |
| 14 | C_TPDEF | 类型定义（typedef） |
| 15 | C_USTATIC | 未初始化的静态变量（未链接时存在） |
| 16 | C_ENTAG | 枚举标签 |
| 17 | C_MOE | 枚举成员 |
| 18 | C_REGPARM | 寄存器参数 |
| 19 | C_FIELD | 位域成员 |
| 20 | C_BLOCK | 代码块开始/结束标记 |
| 21 | C_FCN | 函数开始/结束标记 |
| 22 | C_EOS | 结构/联合/枚举结束 |
| 23 | C_FILE | 文件名（符号表中表示文件） |
| 24 | C_SECTION | 段（section）符号 |
| 25 | C_WEAKEXT | 弱外部符号（weak external） |
| 26 | C_CLRFILE | 清理文件记录（很少用） |
| 100 | C_BLOCK_END | 代码块结束（扩展） |
| 101 | C_FCN_END | 函数结束（扩展） |
| 102 | C_SECT_EXT | 段外部（扩展） |
| 103 | C_FILE_NAME | 文件名（扩展，MinGW/objdump 常用） |
6.下一个符号索引：格式为(nx N)，其中N代表数字，含义是表示后续是否存在条目，例如(nx 1)
剩下的地址和符号名没有多的其他含义
PS：欢迎各位读者对作者的文章进行勘误，万分感谢！！！
