AMS1117-3.3 低压差线性稳压器 (LDO) 3.3V芯片 引脚图中文资料
AMS117系列引脚图和部分特征：
-三端可调或固定电压* 1.5V、1.8V、2.5V、2.85V、3.3V和5.0V
（根据AMS1117系列型号的后缀可以判断出该型号的可调节电压，固定输出电压 3.3V： “AMS1117-3.3” 后缀即代表此意。也有可调电压版本 (AMS1117-ADJ)。）
-输出电流为800mA
-可操作下降到1V
封装 (常见)：SOT-223和TO-252

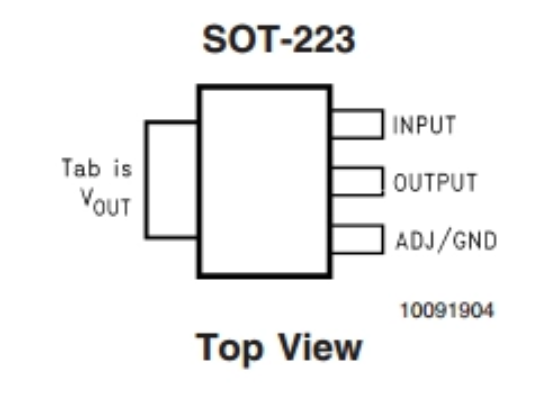

脚1, 调整/接地: 该引脚调节输出电压，如果它是固定电压调节器，则它充当地
脚2, 输出电压(Vout): 调节引脚设置的稳定输出电压可从该引脚获得
脚3, 输入电压(Vin): 必须调节的输入电压已提供给此引脚

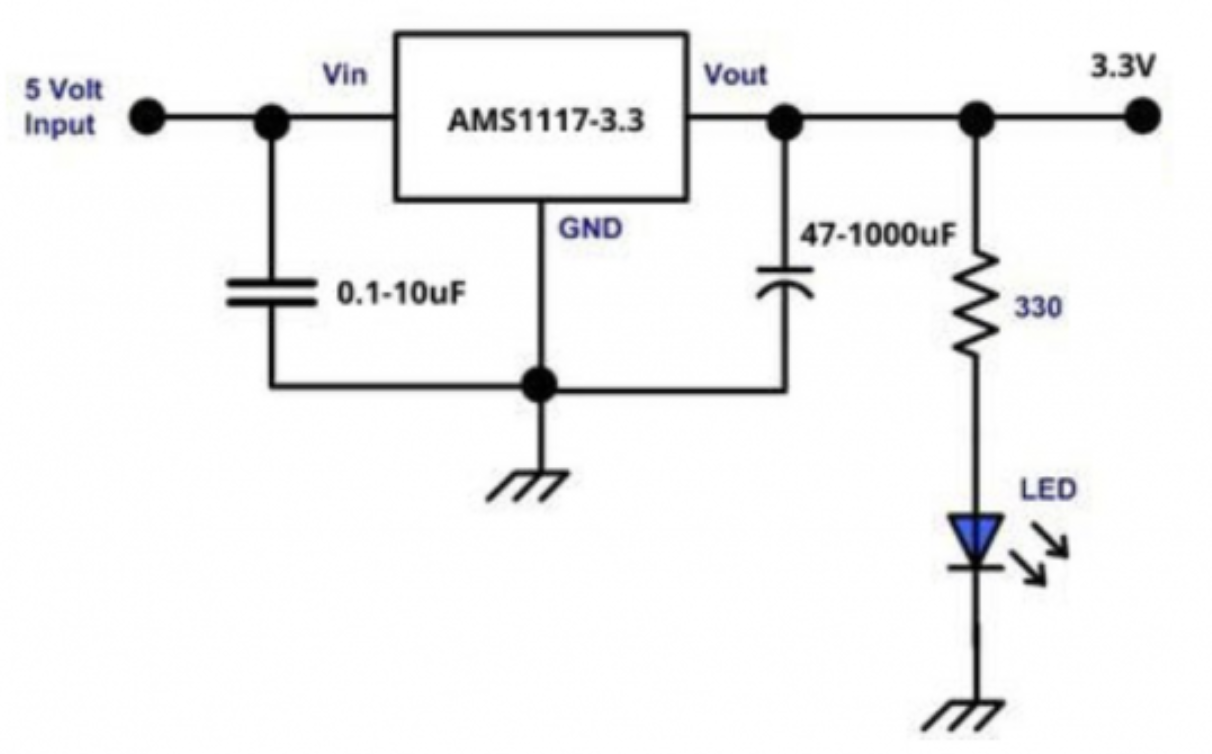

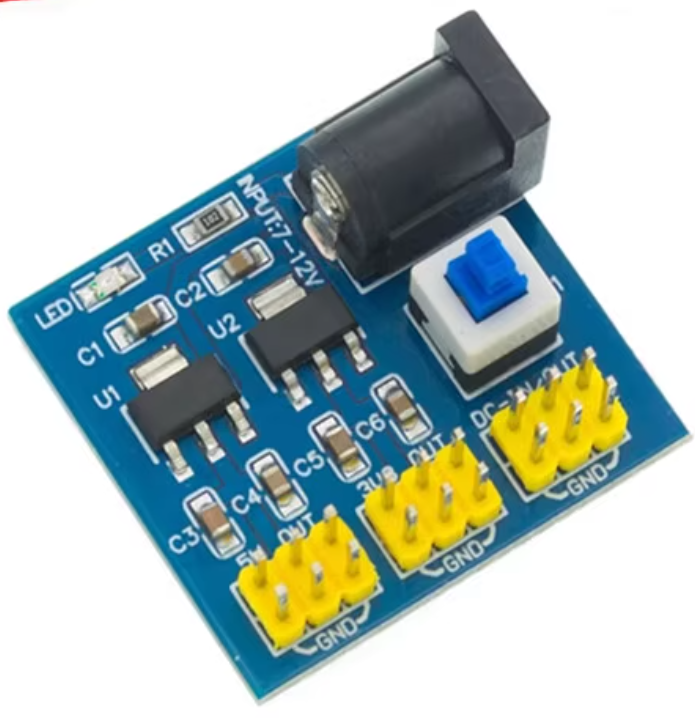

AMS117-3.3稳压电路图（低压差）：
上图中的AMS1117-3.3是款常用的线性低压差稳压IC， 其输入电压最高为15V,输出电压分为可调版与固定版两种，这里选用输出电压为固定3.3V的AMS1117-3.3。该稳压IC的最大输出电流为1A，最大工作压差为1V (在负载电流为1A时)，一般负载电流越小，其要求的压差也就越小。这个电路若想输出-3.3V电压，只要改变电路的参考点即可。正常情况下，以GND端为参考点，那么Vout的电压就是+3.3V,若以Vout作为参考点，则GND即为-3.3V电压。譬如，若想给-3.3V的LED型锗三极管放大电路供电，就可以选择Vout作为参考点，此时，GND电压即为-3.3V。
输入电容 (Cin)： 强烈建议添加。通常使用一个 10uF 的电解电容或钽电容并联一个 0.1uF 的陶瓷电容，靠近芯片的 Vin 和 GND 引脚放置。用于滤除输入噪声，提高稳定性，并提供瞬时电流。
输出电容 (Cout)： 必须添加。这是保证 LDO 稳定工作的关键。通常使用一个 10uF 或 22uF 的电解电容或钽电容并联一个 0.1uF 或 1uF 的陶瓷电容，靠近芯片的 Vout 和 GND 引脚放置。它提供负载瞬态响应，降低输出噪声，并确保环路稳定性。使用低 ESR（等效串联电阻）电容很重要。
保护二极管 (可选)： 如果输入电压可能高于输出电压很多，或者 Vin 可能快速断电而 Cout 上还有电荷，可以在 Vin 和 Vout 之间加一个反向二极管（阴极接 Vin，阳极接 Vout），防止反向电流损坏芯片。对于 USB 供电等场景通常可省略。
散热！散热！散热！ 这是使用 AMS1117（尤其是输出电流较大时）最重要的一点。
常见问题：
芯片发热严重甚至烧毁： 几乎都是因为散热设计不足（压差大、电流大、没有散热覆铜）。
输出电压不稳（振荡）： 输出电容不符合要求（容量不足、ESR 过高或过低）、布局布线不良（电容离芯片远、环路面积大）。
输出电压不准： 负载过重导致压差不足、输入电压过低、芯片损坏、测量误差。
没有输出： 输入电压错误或未连接、接地不良、输出短路、芯片损坏。
确保输入电压满足压差要求。
对于压差大、电流大或对效率有要求的场景，考虑使用 DC-DC 开关稳压器。
常见的替代或升级型号：
更低压差/更高性能 LDO： MIC5205-3.3, AP2112K-3.3, RT9013-33GB, XC6206P332MR（小电流）, MCP1700-3302E。
更高电流 LDO： LD1117V33 (ST), LT1086-3.3。
开关稳压器 (DC-DC Buck)： LM2596-3.3, MP1584EN, XL4015 (模块), AP62300/1。
