面对信号在时频平面打结，VNCMD分割算法深度解密
“ 信号迷宫中的破壁者：VNCMD如何分解纠缠的时空密码？——从鲸歌到机械故障，宽带信号分解新纪元。”
01
—
痛点直击：为什么传统方法集体失效？

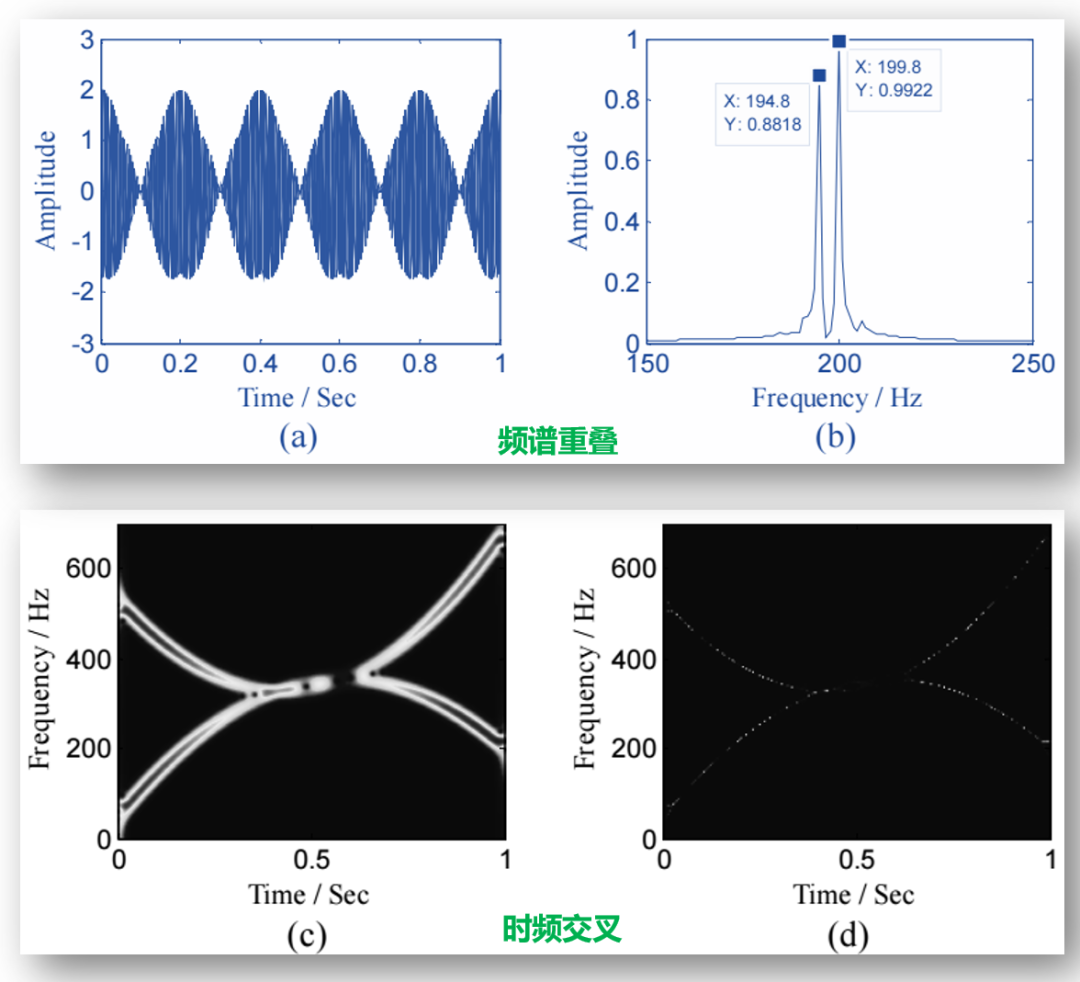

2017年，上海交大团队提出了一项突破性研究：变分非线性调频模式分解（VNCMD），这项技术解决了困扰学界数十年的难题——如何分离频域重叠、时域交叉的非平稳信号。
现实困境示例：
🐋 鲸鱼通讯分析：虎鲸群叫声中高频哨音与低频脉冲在0.5秒处交叉。
⚙️ 轴承故障诊断：不同部件的冲击振动在频带重叠且时变。
🛰 雷达多目标追踪：接近目标回波在时频平面形成“结”。
传统方法的“盲区”：
VMD无法处理宽带信号，EMD对噪声敏感，时频重排技术无法重构信号... 当模态在时频平面交叉缠绕，现有方法集体失效。
02
—
技术革命核心：从窄带到宽带的范式跃迁
2.1 传统方法的“紧身衣”约束

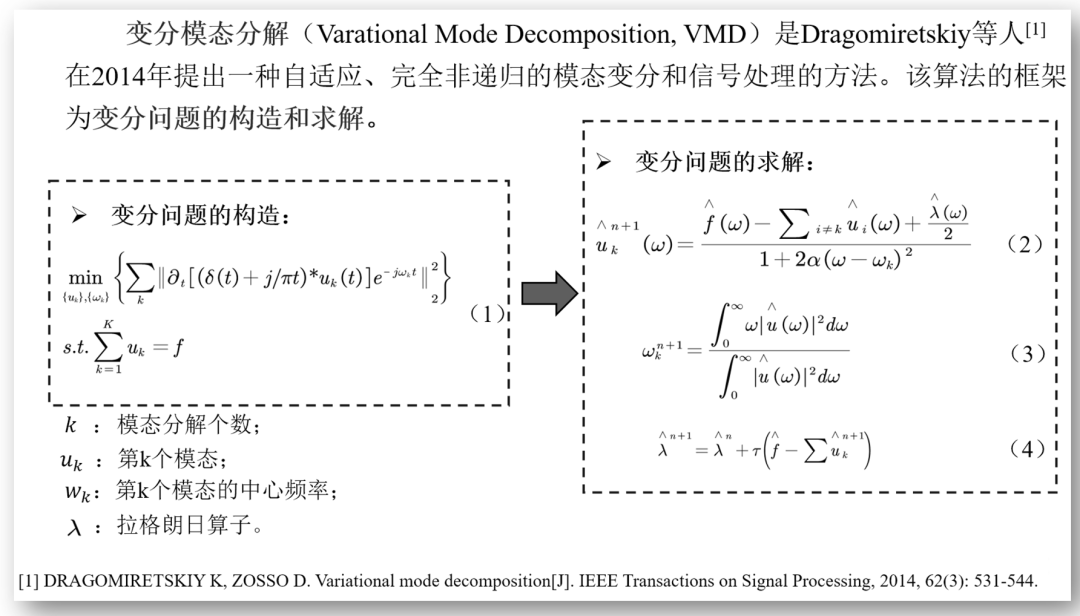

传统变分模态分解（VMD）的致命局限：
📏 强制假设信号为窄带（带宽 < 中心频率）。
🔄 仅能处理频谱不重叠的简单模态。
2.2 VNCMD的颠覆性创新
核心思想：通过最优解调将宽带信号“压缩”为窄带
关键技术突破：

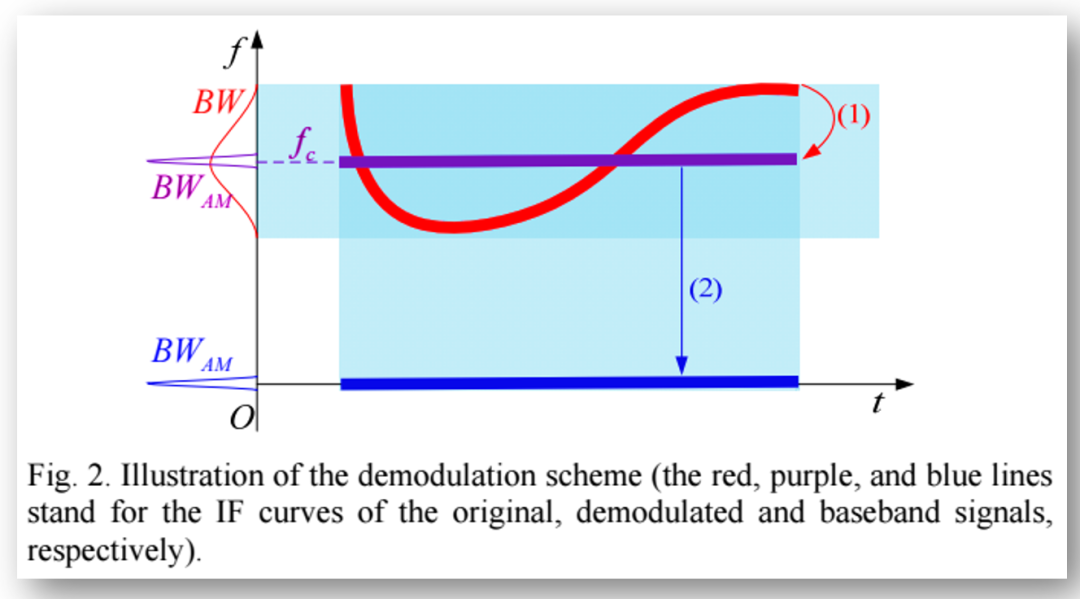

（1）解调算子设计：
通过载频平移消除调频效应。
带宽估算公式：BW = BW_AM + BW_FM（Carson准则）。
（2）联合优化框架：
同时估计所有模态的瞬时频率（IF）与幅度（IA）。
避免递归分解的误差累积。
物理意义：相当于构建中心频率动态移动的时变滤波器组，其带宽由惩罚参数α精确控制。
03
—
算法引擎：ADMM优化与重启机制
3.1 数学建模精髓
3.2 ADMM执行流程
（1）噪声投影。
（2）正交信号更新，解耦为Q个子问题。
（3）瞬时频率估计，反正切解调技术。
（4）重启保护机制，当残差能量突增时重置拉格朗日乘子。
关键参数作用：
α：控制滤波器带宽（α↑→带宽↑→抗噪性↑）。
μ：平滑IF增量（μ↑→可捕捉快速变化）。
04
—
性能碾压：三场关键战役

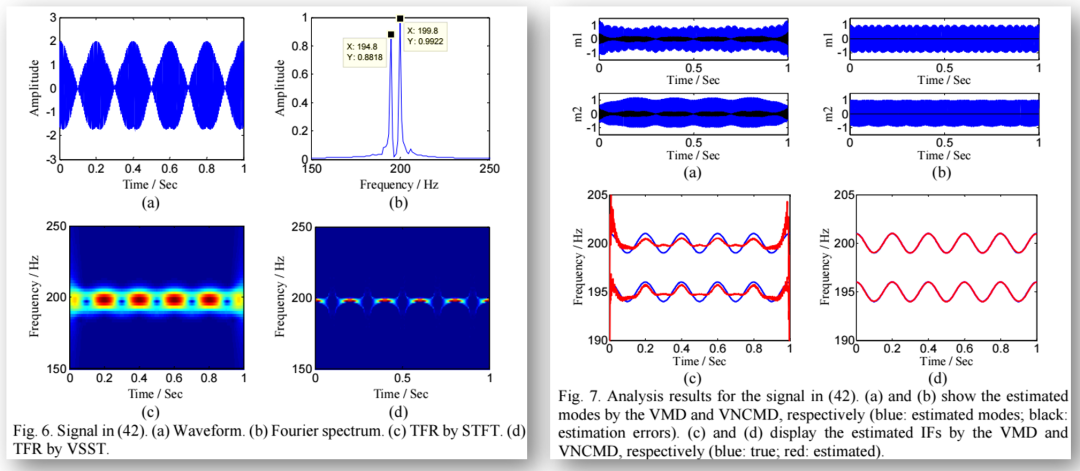

4.1 窄带模态分离战
🚫 VMD结果：模态混叠（SNR<15dB）。
✅ VNCMD结果：完美分离（SNR>48dB）。
胜因：时域联合优化避免频谱泄露干扰。

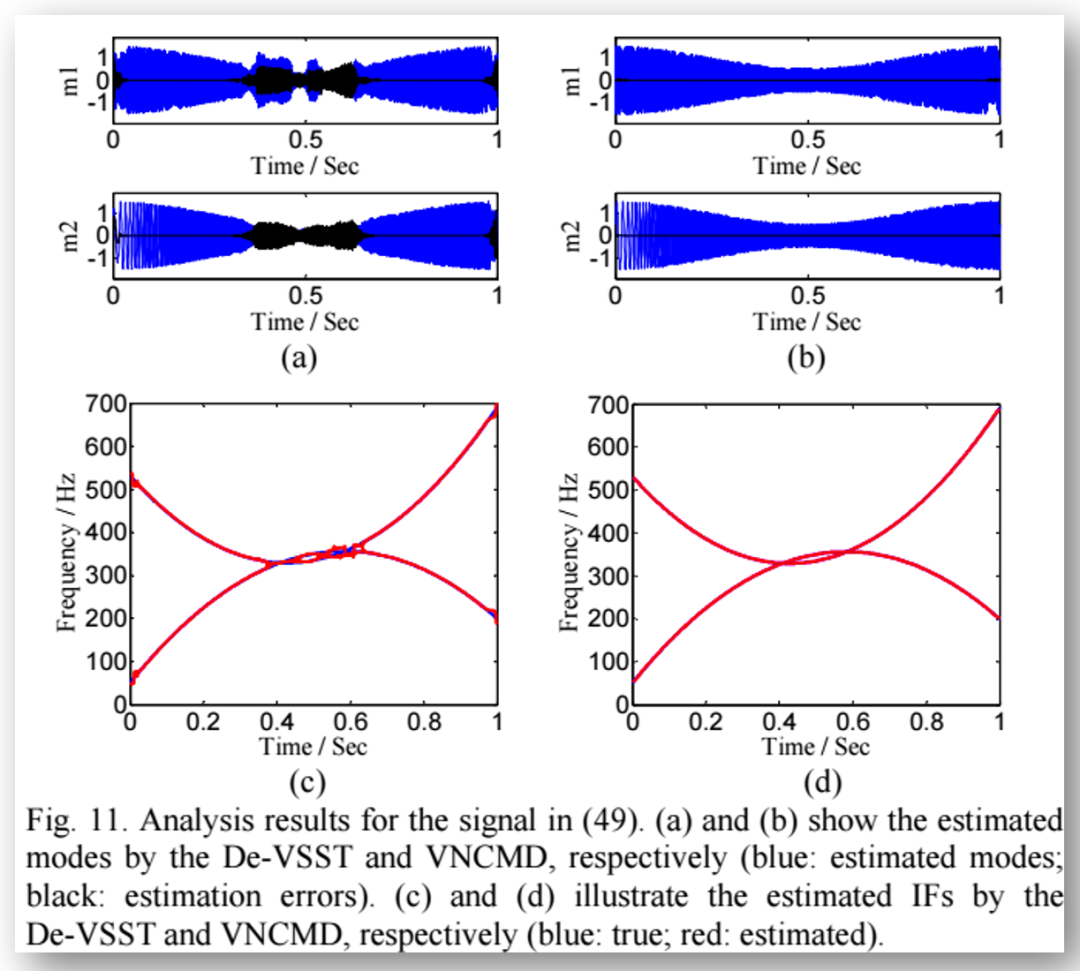

4.2 宽带交叉模态攻坚战
挑战：两模态IF在t=0.5s交叉。
🚫 De-VSST：交叉区重构失败（RE>8.5%）。
✅ VNCMD：IF估计误差仅0.0696%。
秘密武器：动态滤波器组跟踪瞬时频率。
4.3 强噪声环境生存战
在输入SNR=3dB时：
方法 | 输出SNR(dB) | IF估计误差(%) |
VMD | 7.25 | 21.75 |
De-VSST | 13.47 | 055 |
VNCMD | 18.48 | 0.32 |
05
—
工业与自然科学的跨界征服

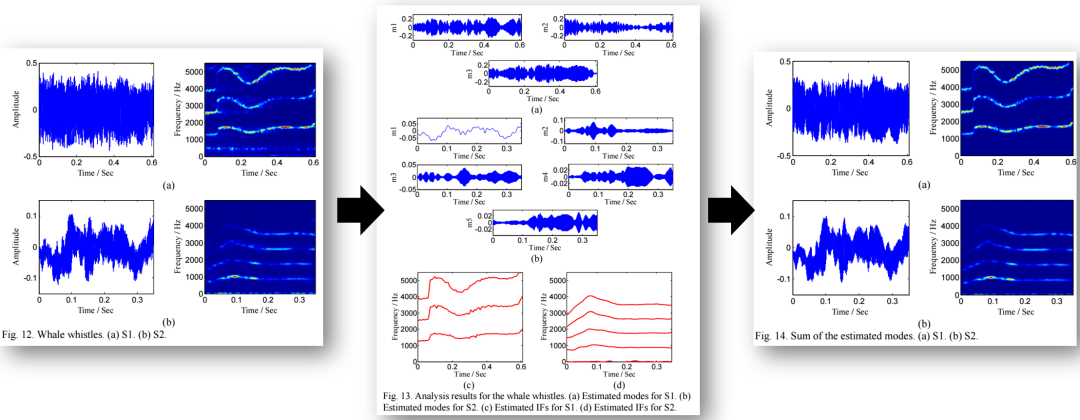

5.1 鲸歌解码实战
信号S1分析结果：
（1）分离出3个独立哨音频段。
（2）识别出振荡型IF（疑似求偶声纹特征）。
（3）信噪比提升12dB以上。
5.2 机械故障预警
某风机轴承振动信号分析，诊断价值：
（1）提前捕捉到保持架故障特征频率。
（2）交叉模态能量转移预警严重磨损。
06
—
局限与未来：星辰大海前的挑战
6.1 当前边界
🚧 初始化依赖：常数初始IF导致交叉点后跟踪错误
⚖️ 模态数预知：需配合小波脊检测预分析
6.2突破方向
（1）智能初始化：融合匹配解调变换（MDT）获取初始IF。
（2）自适应模态数：残差能量谱熵判定。
（3）非高斯噪声对抗：采用Huber损失函数。
07
—
结语：解纠缠时代的钥匙
VNCMD的哲学启示在于：通过联合优化与自适应解调，将复杂系统的耦合态转化为独立动力学过程。或许在未来，这项技术正在多个领域催生变革：
应用领域 | 革命性进展 |
脑科学 | 分离EEG中重叠的γ/θ振荡 |
引力波探测 | 处理LIGO数据中碰撞信号叠加 |
金融高频交易 | 分解多重市场共振波动 |
“信号分解的本质，是在混沌中重建秩序”。当鲸歌的密码、机械的呻吟、宇宙的涟漪被逐层解析，人类感知世界的维度正被深刻拓展。
深度思考：
当海森堡不确定性原理遇上VNCMD的IF估计精度极限，量子噪声是否成为不可逾越之壁？
论文推荐：
Chen,et al.Nonlinear Chirp Mode Decomposition: A Variational Method[J].IEEE Transactions on Signal Processing, 2017, 65(22):6024-6037.
