Z20K118库中寄存器及其库函数封装-PMU库

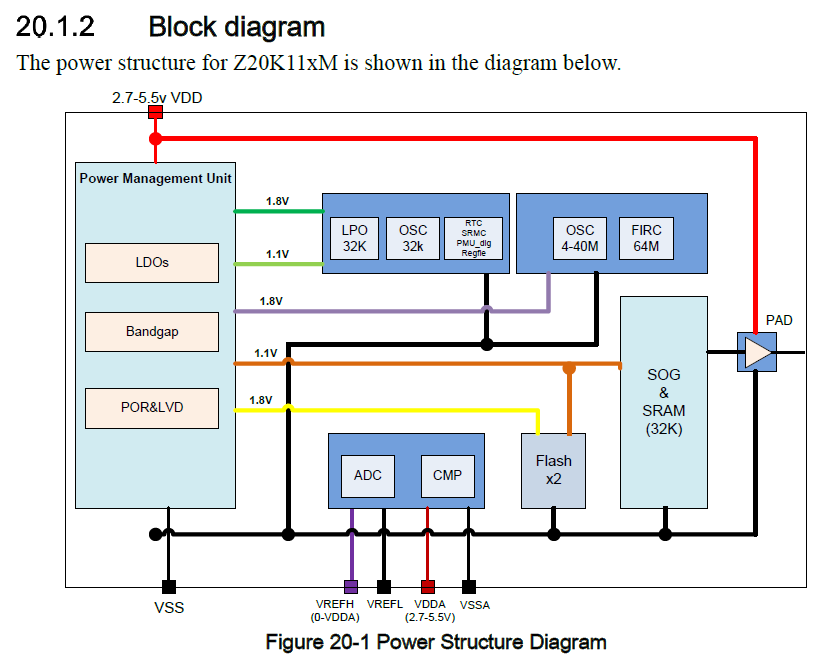

模块框图

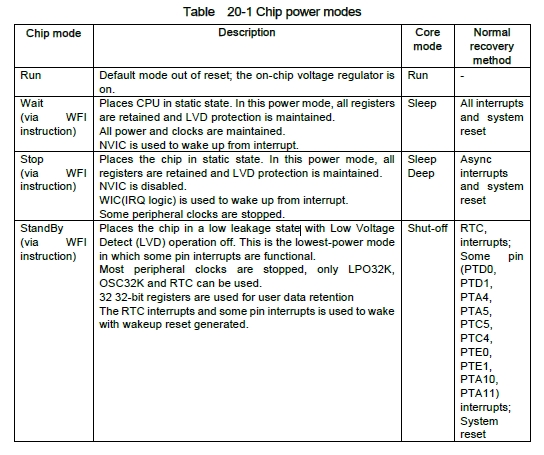

具体哪些模块时钟关闭可参考手册。
为了快速唤醒和保存各种数据，低功耗模式主要是关闭各个模块的时钟以降低功耗，而主要关闭的是CPU时钟和外设时钟，（FLASH和RAM时钟可能比较重要不能关闭），1.Wait关闭CPU主体时钟，而不包含CPU中断部分（NVIC、WIC、特定中断）。2.Stop关闭CPU主体时钟+中断的NVIC部分，以及部分外设的时钟。3.StandBY关闭CPU主体时钟+中断的NVIC和WIC部分，仅保留特定中断模块，以及绝大多数的外设时钟。
复位模块中复位类型主要有两种：系统复位和局部复位，系统复位的复位源多，包括上电复位、看门狗复位、低电压复位等，局部复位类型多。
1.PMU锁定保护寄存器（PMU）
1个，锁定PMU所有寄存器。其他所有配置都需先解锁。
2.PMU隔离清除寄存器(PMU)
1个。
清除隔离状态。当退出掉电模式时（如待机模式），硬件会自动将该位置1，此时IO引脚会与 ADC/CMP/ATB模块进行隔离，目的是防止引脚唤醒瞬时电压/电流冲击损坏敏感模拟电路，掉电模式退出后需在该位写入1后该位自动置0以清除隔离状态。
2-1
void PMU_IsoClr(void)清除隔离状态。1个。掉电模式退出后需在该位写入1后该位自动置0以清除隔离状态。
3.PMU控制和状态寄存器(PMU)
12个位域，分成3个配置模块和1个状态位模块。配置：1.LVD（低电压检测）的各种使能（包括buffer）。2.LVW（低电压警告）的各种使能。3.LDO的各种使能。状态位：4.1个LVD标志位和LVW标志位。
3-1
void PMU_Ctrl(PMU_Ctrl_t ctrlType, ControlState_t cmd)初始化PMU。5个。1.LVD在低功耗模式下使能。2.LVD在正常模式下使能。3.LVD复位功能使能。4.LVD总使能。5.REF缓存器使能。
3-2
FlagStatus_t PMU_GetIntStatus(PMU_Int_t intType)获取中断标志位。2个，根据参数选择LVD或LVW的标志位。
3-3
void PMU_IntMask(PMU_Int_t intType, IntMask_t intMask)屏蔽中断。2个，根据参数选择屏蔽LVD或LVW的中断使能。
3-4
void PMU_IntClr(PMU_Int_t intType)清除中断标志位。2个，根据参数选择清除LVD或LVW的标志位。
4.通用函数
4-1
void PMU_InstallCallBackFunc(PMU_Int_t intType,isr_cb_t * cbFun)
void PMU_DriverIRQHandler(void)
