STM32——时钟系统

总 ：STM32——学习总纲

参考资料：

STM32F1系列参考手册_V10（中）

stm32芯片资料STM32F103ZET6(English)

芯片资料STM32F103ZET6（中文版）

STM32F10xxx闪存编程参考手册

一、时钟树

1.1 什么是时钟（单片机）

1.2 时钟树（F1）

其他系列看B站视频。

1.2.1 振荡器

RC：RC振荡器

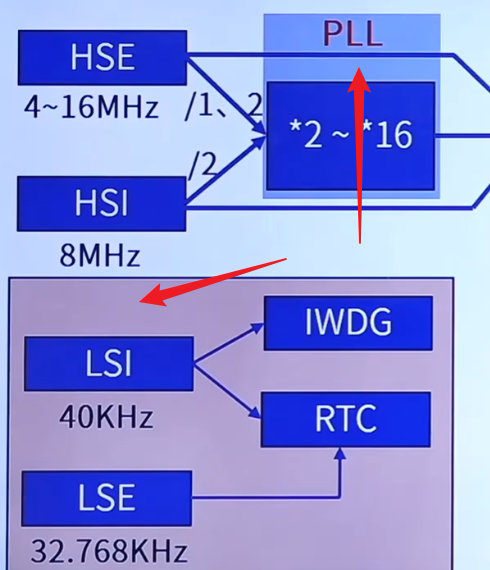

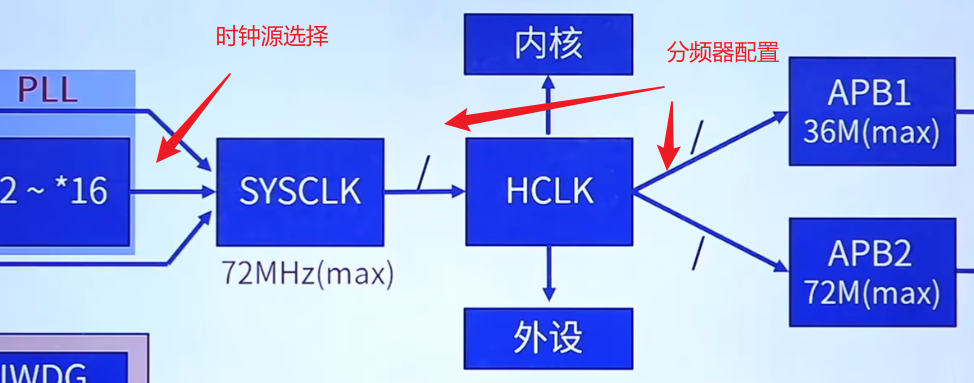

1.2.2 时钟树简图

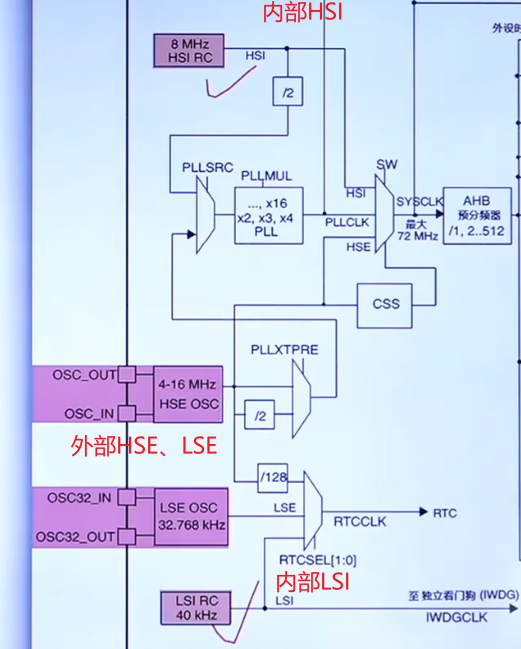

1.2.3 参考手册分析

外部高速晶振（High speed External），

外部低速晶振（Low speed External），

内部高速晶振（High speed Internal），内部低速晶振（Low speed Internal）

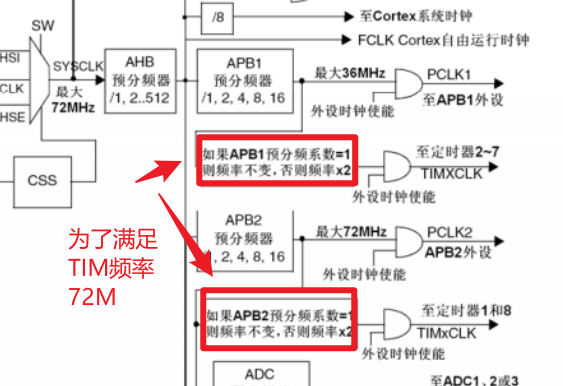

1.2.4 芯片手册总线

AHB、APB1、APB2

1.2.5 配置时钟树 HAL 库函数

时钟源、锁相环	HAL_RCC_OscConfig()
系统时钟、总线	HAL_RCC_ClockConfig()
使能外设时钟	__HAL_RCC_PPP_CLK_ENABLE()	为了低功耗，默认不使能外设时钟。
拓展外设时钟（RTC/ADC/USB）	HAL_RCCEx_PeriphCLKConfig()	外设时钟配置，不同系列外设配置不同

（F4，F7，H7）具体配置看参考手册和芯片手册具体总线时钟配置

1.2.6 STM32CubeMX 时钟树配置页面

二、配置系统时钟（F1）

2.1 系统时钟配置步骤简图

H7系列才在sys_stm32_clock_init()中有第5步。

2.2 外设时钟使能和失能

2.3 sys_stm32_clock_init()

一般靠以下两个HAL库函数实现

2.3.1 HAL_RCC_OscConfig()

即 控制寄存器。

参考手册中的RCC寄存器描述

例如HSI校准：

2.3.2 HAL_RCC_ClockConfig()

STM32F10xxx闪存编程参考手册

等待周期：

F1系统时钟72MHz，FLASH时钟来源于系统时钟（FLASH最大24M）

2.4 工程代码配置系统时钟

2.4.1 配置 HSE_VALUE 值

2.4.2 调用 SystemInit 函数

在启动文件中调用。

不想调用就屏蔽

具体定义：

2.4.3 sys_stm32_clock_init()函数定义与 HAL库函数调用

具体配置参数是在时钟树配置时的选择值。

HAL库函数的参数也就是相应寄存器的控制，不关心具体寄存器地址，关心寄存器控制值。（简化寄存器控制）
