智能制造网络质量保障：德承 DX-1200多网口工控机在windows系统下的网络性能测试指南

德承DX-1200多网口工控机在实际工业应用场景中，具备3个核心价值：

• 冗余备份保障连续性

DX-1200可配备多个网口（2/4/6/8/10x网口，模块化、无线材、即插即用扩展），支持链路聚合（LACP）和故障切换，当主网络路径中断时，备用链路可及时自动接管，确保智能制造产线7×24小时不间断运行。

• 多设备并行接入能力

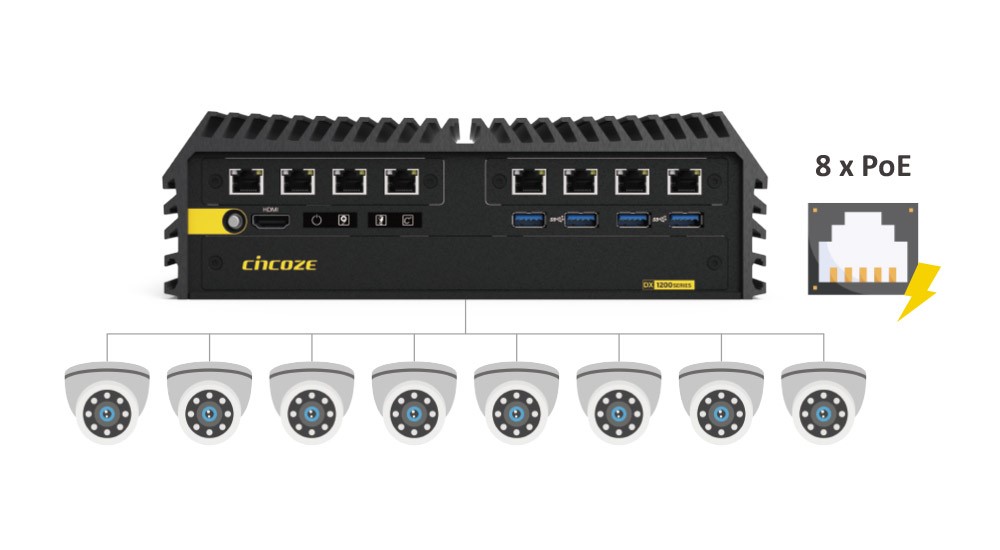

每个网口可独立配置VLAN，支持同时接入工业相机、PLC控制器、MES系统终端等多种设备，实测单机可稳定承载8台500万像素工业相机的实时视频流传输。

• 流量隔离优化性能

通过物理端口划分生产网、管理网、设备网，避免不同类型数据流相互干扰，隔离后可有效降低网络延迟。

如果在应用中如果遇到网络相机卡顿、延迟、数据丢失的问题时，排查问题的过程往往耗时耗力，除了要排查相机本身的问题外，也需要对工控机的处理性能、网口进行排查，此时测试工控机的网络性能就显得十分重要了，如何能够快速准确的测试网口的性能呢？本篇就以这样的实际应用问题出发，针对智能制造的网络质量保障，详尽解析多网口工控机的网络性能测试步骤。

德承多网口工控机之网络性能测试指南

一、硬件配置

工控机型号：德承 Cincoze DX-1200

CPU：Intel® Core® i7-14700

内存：DDR5 5600 MHz 32GB

存储：SSD 1TB

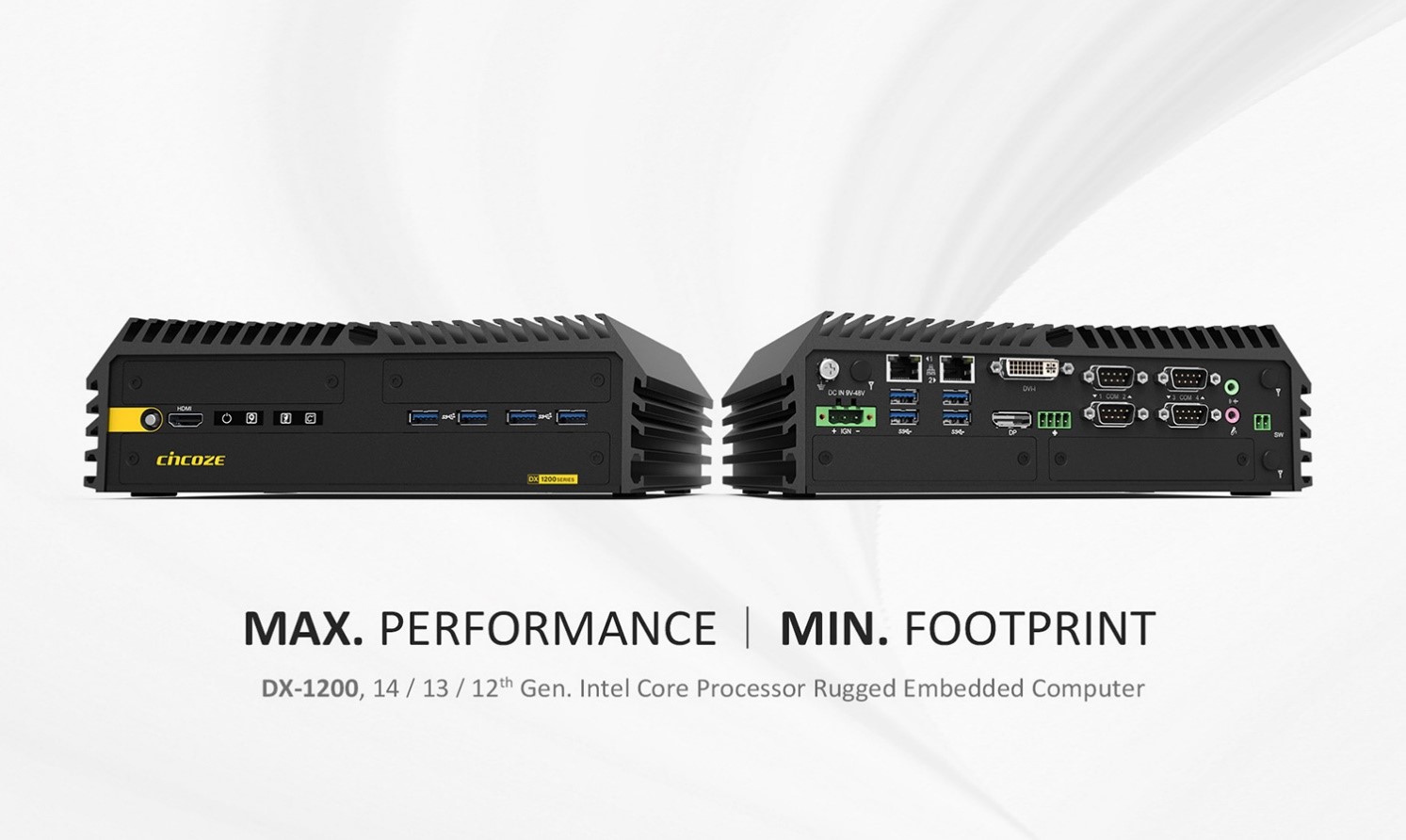

Cincoze  DX-1200

第 14/13/12 代 Intel Core 系列处理器，高性能强固型嵌入式工控机

• Intel® 第 14/13/12 代 Raptor Lake-S Refresh / Raptor Lake-S / Alder Lake-S Core™ i9/i7/i5/i3 处理器（功耗达65W）
• 2个DDR5 SO-DIMM插槽，支持ECC/非ECC类型内存，高达5600MHz，64GB
• 2个1GbE LAN和可选的4个10GbE LAN、8个1GbE LAN、8个1GbE M12 LAN
• 2个2.5 英寸SATA存储、2个mSATA插槽
• 用于I/O扩展的可选 CMI 模块，用于点火感应和PoE的可选CFM模块
• 宽工作温度 -40°C 至 70°C
• MIL-STD-810G 军用标准和 EN50155轨道交通认证（EN 50121-3-2 only）
• 安全标准：UL、cUL、CB、IEC、EN 62368-1

二、网口针脚定义&接线

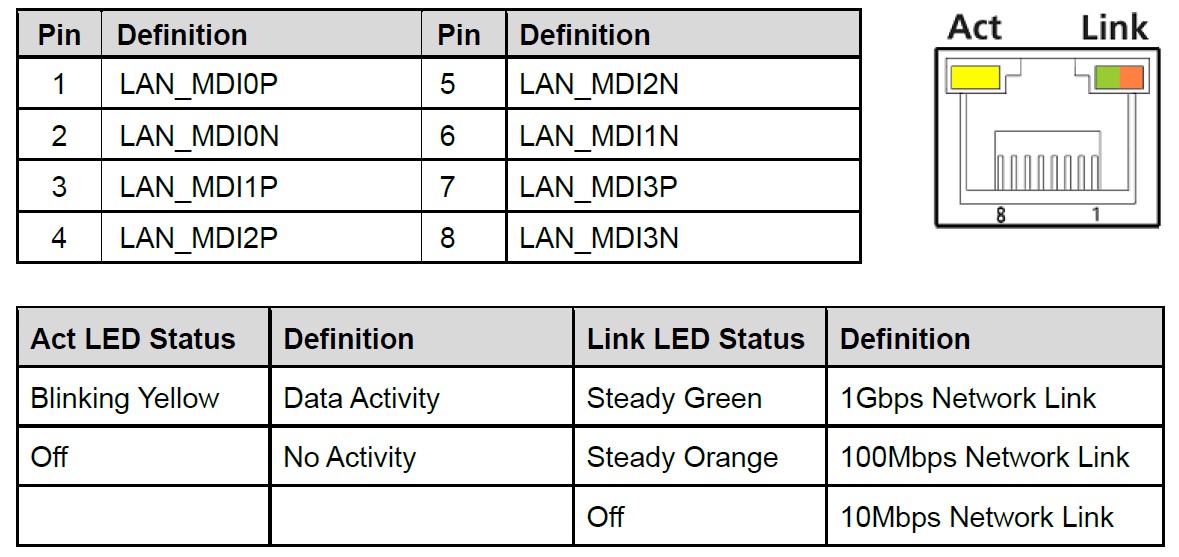

网口针脚定义如下图，采用标准的RJ45接口（测试时需准备一条六类网线，公头对公头，pin和pin对接，即1接1、2接2、3接3…）。

三、下载驱动&测试软件

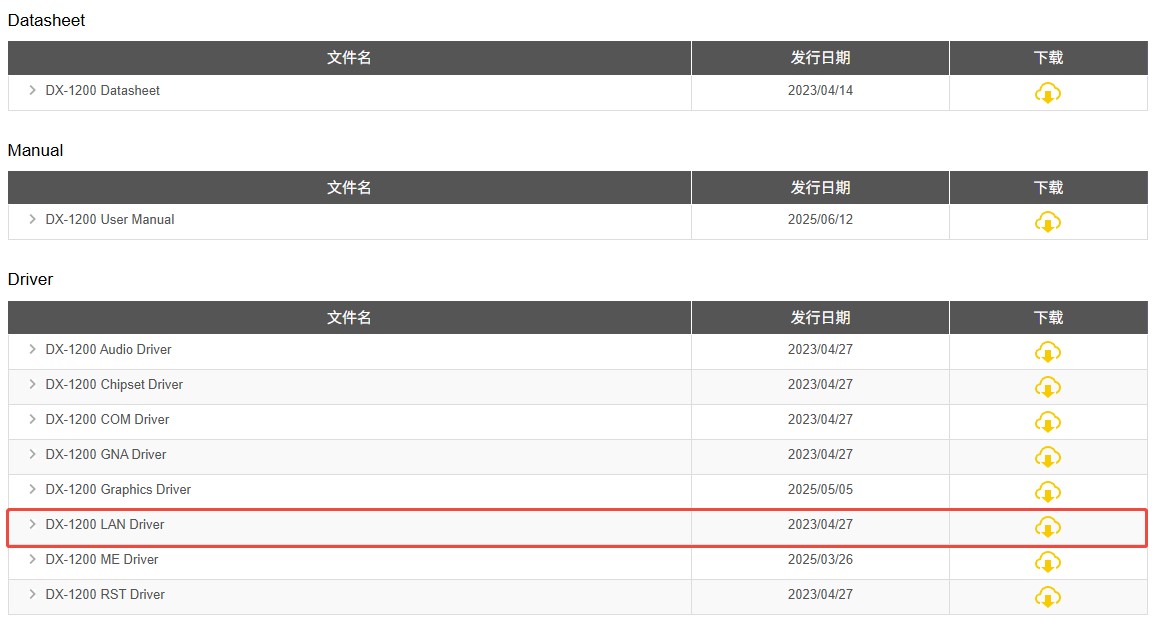

1. 本篇以win 10系统为例，下载DX-1200的网口芯片驱动

下载网址：高阶性能 & 紧凑型 (DX系列) | 强固型嵌入式电脑 | 产品信息 | 德承工控机 Cincoze｜嵌入式工控机與工业平板电脑专家

2. Iperf3是一款网络性能测试工具，支持多种操作系统，能测试最大TCP和UDP带宽性能，具有多种参数和UDP特性可根据实际测试需求调整设置，并可报告测试带宽、延迟抖动和数据包丢失等情况。

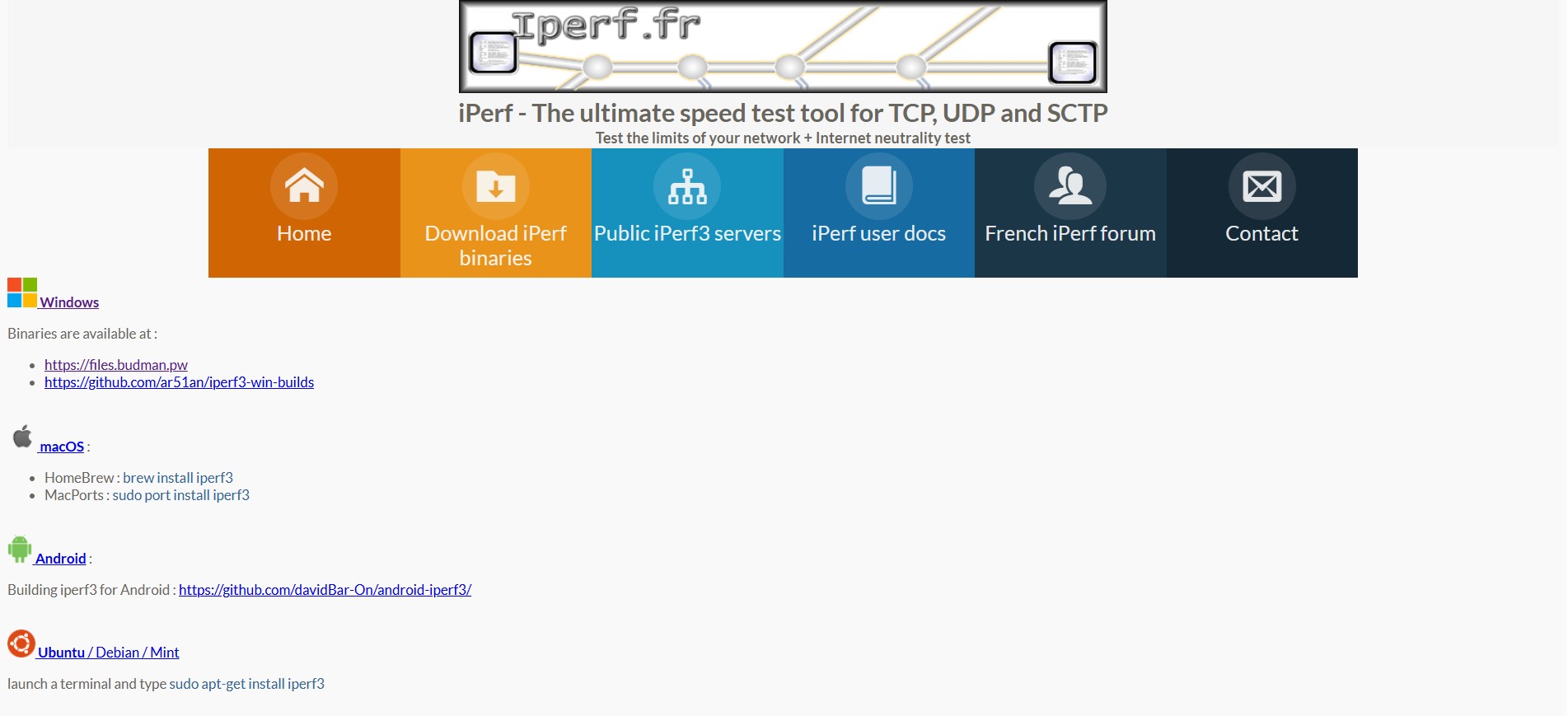

Iperf3下载网址：iPerf - Download iPerf3 and original iPerf pre-compiled binaries

四、安装驱动及设置IP

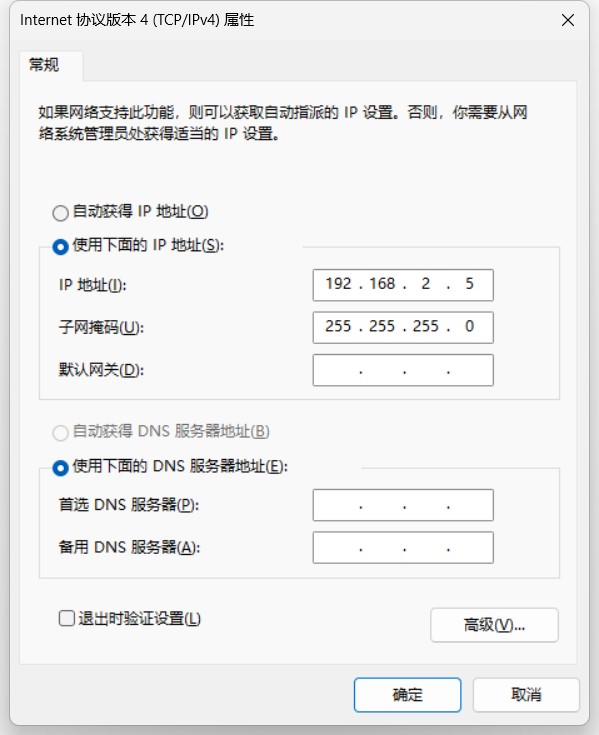

1. 安装下载好的网卡驱动后，至：控制面板\网络和Internet\网络和共享中心\更改适配器设置，选择需测试的网口右键属性，选择Internet协议版本4(TCP/IPv4)再点击属性，设置IP地址，如为server服务器端设置IP：192.168.2.5（IP地址设置可依照实际需求设置）

2. 依照上述路径，在另一个测试网口设置IP地址，如为client客户端设置IP：192.168.2.1（IP地址设置可依照实际需求设置，但是需要设置在同一个区域网下）

3. 安装Iperf3测试软件，将下载好的Iperf3测试软件（iperf3.19_64）解压缩后，放在DX-1200的操作系统C槽目录下

五、网口测试

1. 用RJ45网线连接工控机上的需测试的服务器端和客户端2个网口

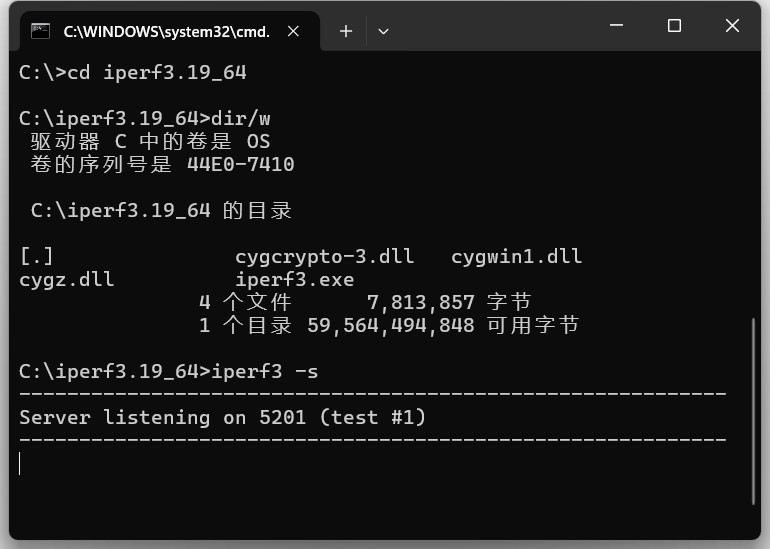

2. 打开服务器端窗口

开启CMD，

❶至文件所在位置，输入命令

cd iperf3.19_64

❷运行服务器端，输入命令

iperf3 -s

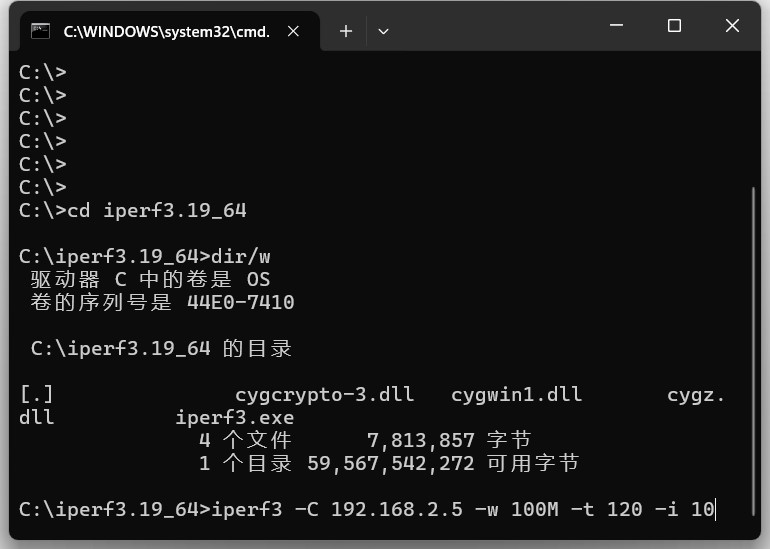

3. 打开客户端窗口

再开启一个CMD，

❶至文件所在位置，输入命令

cd iperf3.19_64

❷运行客户端，输入命令（注意IP位置需输入服务器端的IP）

iperf3 –c 192.168.2.5 –w 100M –t 120 –i 10

• 命令：iperf3 –c 192.168.2.5 –w 100M –t 120 –i 10，表示运行客户端192.168.2.5发送100M带宽数据，持续120秒，每10秒发送一次报告。

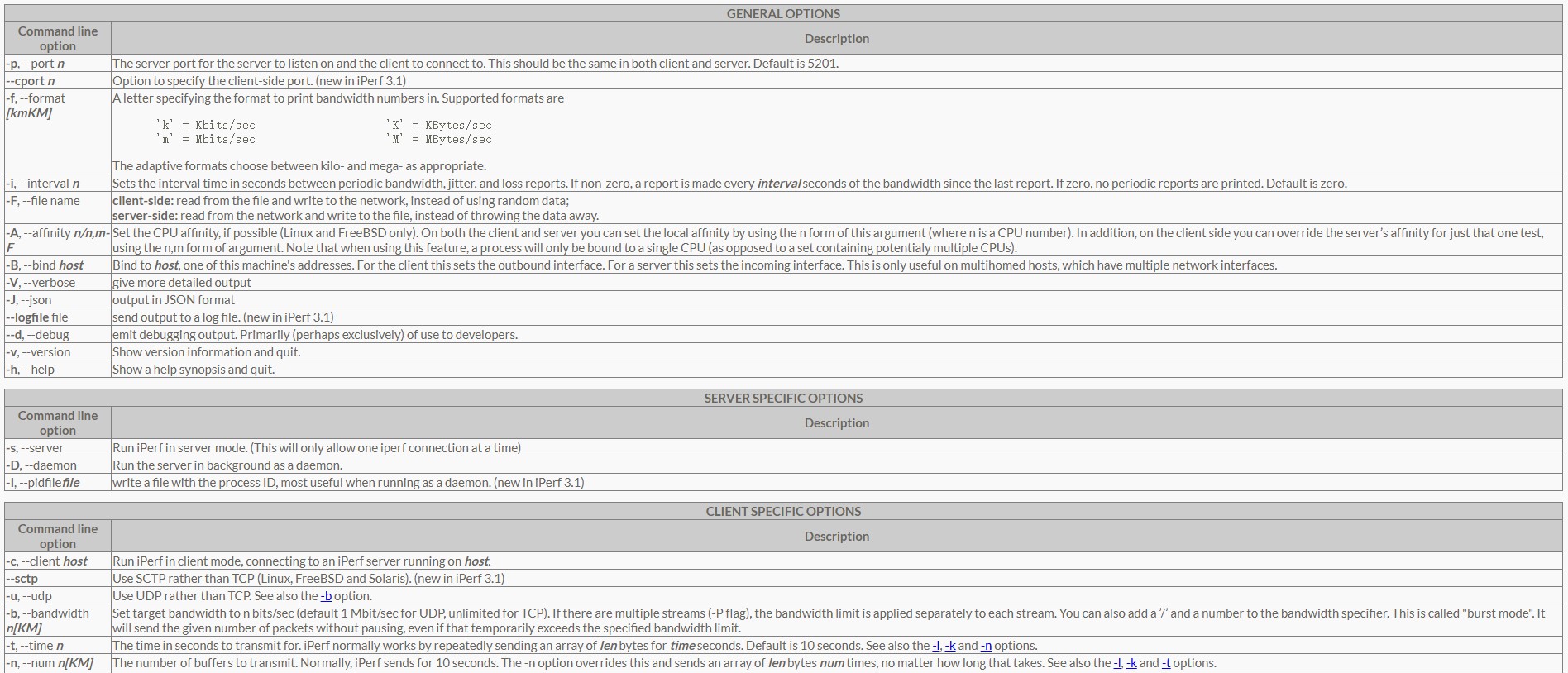

参数设置可参考Iperf3参数设置说明网址：iPerf - iPerf3 and iPerf2 user documentation

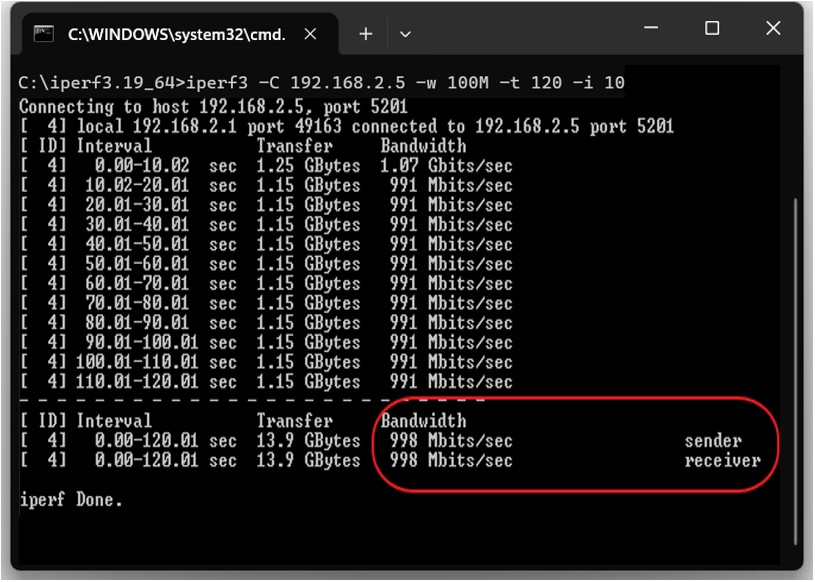

4. 在客户端窗口查看测试结果，DX-1200原生网口2x 1GbE LAN，10/100/1000Mbps，测试数值998Mbps，测试数值约接近于网口的最高传输速度，测试网口性能通过。
