利用Axure与JavaScript打造动态图片上传原型：设计案例分享
在产品原型设计过程中，Axure作为一款强大的原型设计工具，能够帮助我们快速构建交互式的高保真原型。而结合JavaScript，我们可以为原型注入更多动态功能，使其更贴近真实产品的使用体验。今天，我将分享一个通过Axure与JavaScript组合实现的图片上传原型设计案例，该原型不仅实现了真实的文件上传选择效果，还具备图片回显、动态面板切换以及删除功能。
预览地址：Axure
一、原型设计思路
我们的目标是设计一个图片上传模块，用户可以通过点击按钮选择本地图片文件，上传后图片能够在页面上回显。同时，当鼠标移入已上传的图片时，右上角显示删除图标，点击删除图标后，页面切换回初始的上传状态。
为了实现这些功能，我们采用Axure进行界面布局和基础交互设计，再利用JavaScript来处理文件选择、图片回显以及动态面板的切换逻辑。
二、Axure界面设计
- 整体布局
- 在Axure中创建一个页面，设置标题为“图片上传”。

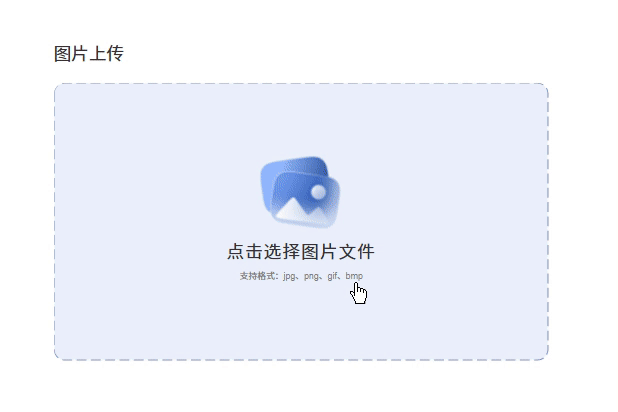

- 添加一个矩形区域作为图片上传的触发区域，设置合适的背景颜色和虚线边框，使其看起来像一个可点击的区域。
- 在矩形区域内添加一个图标和提示文字“点击选择图片文件”，下方注明支持的图片格式（jpg、png、gif、bmp）。
- 动态面板设置
- 创建两个动态面板状态：一个是初始的上传提示状态，另一个是图片回显状态。
- 在图片回显状态的动态面板中，添加一个图片元件用于显示上传的图片，以及一个删除图标（可以是一个小叉号图标），并将其设置为默认隐藏。
三、JavaScript功能实现
- 文件选择与回显
- 为上传触发区域添加一个点击事件，通过JavaScript调用文件选择对话框。可以使用
<input type="file">元素来实现这一功能，并将其隐藏，通过模拟点击来触发。 - 当用户选择文件后，使用
FileReader对象读取文件内容，并将其转换为Data URL，然后将该Data URL设置为图片元件的源，实现图片回显。示例代码如下：javascript: $(document).ready(function(){const $uplodFile = $('[data-label=uplodFile]');$uplodFile.html('<input type="file" id="fileUpload" accept="image/*">');$uplodFile.on('change', '#fileUpload', function() {if (this.files.length > 0) {const file = this.files[0];if (file && file.type.match('image.*')) {const reader = new FileReader();reader.onload = function(e) {const imageResult = e.target.result;$('[data-label=defImg] img').attr('src', imageResult);$('[data-label=defImg] img').css('border-radius', '10px');};reader.readAsDataURL(file);}}}); });
- 为上传触发区域添加一个点击事件，通过JavaScript调用文件选择对话框。可以使用
- 鼠标移入显示删除图标：为图片元件添加鼠标移入事件，在事件处理函数中显示删除图标。可以使用JavaScript来修改删除图标的显示属性，例如设置
display为block。 - 删除功能与状态切换：为删除图标添加点击事件，点击后隐藏图片和删除图标，并切换动态面板回到初始的上传提示状态。
四、原型效果与优势
通过上述设计，我们成功实现了一个具有真实交互效果的图片上传原型。用户可以像在真实产品中一样选择图片、查看上传后的图片，并在不需要时删除图片。这种设计方式的优势在于：
- 提升原型真实性：结合JavaScript的动态功能，使原型更加贴近实际产品，能够更好地展示产品的交互逻辑和用户体验。
- 增强沟通效果：在向团队成员、客户或利益相关者展示原型时，这种高保真的交互效果能够更清晰地传达设计意图，减少沟通成本。
- 快速验证设计：可以在早期阶段对图片上传功能进行验证和优化，及时发现并解决潜在的问题。
五、总结
在这个案例中，我们展示了如何利用Axure进行界面设计，并通过JavaScript为其添加动态功能，实现了一个完整的图片上传原型。这种Axure与JavaScript结合的设计方法为原型设计带来了更多的可能性，能够帮助我们创建出更加生动、真实的交互原型。希望这个案例能够对大家在原型设计过程中有所启发，让大家能够更好地利用工具来展示自己的设计想法。
