【mtcnn】--论文详解重点001之窗口滑动～

1. mtcnn_complete_flowchart.png (75KB)

这是您刚才看到的完整MTCNN流程图，包含：

• 上半部分：MTCNN三阶段级联网络整体流程
• 下半部分：P-Net滑动窗口机制详细流程
• 中英文对照：便于理解
• 代码位置：具体的文件行号和函数名
• 关键公式：所有重要的数学公式

2. coordinate_mapping_detailed.png (42KB)

这是详细的坐标映射示意图，包含：

• 特征图网格：5×5特征图示例
• 原图滑动窗口：坐标映射过程
• 步长计算：详细公式解释
• 回归调整：精确定位机制


MTCNN滑动机制图表说明

📊 生成的图片文件

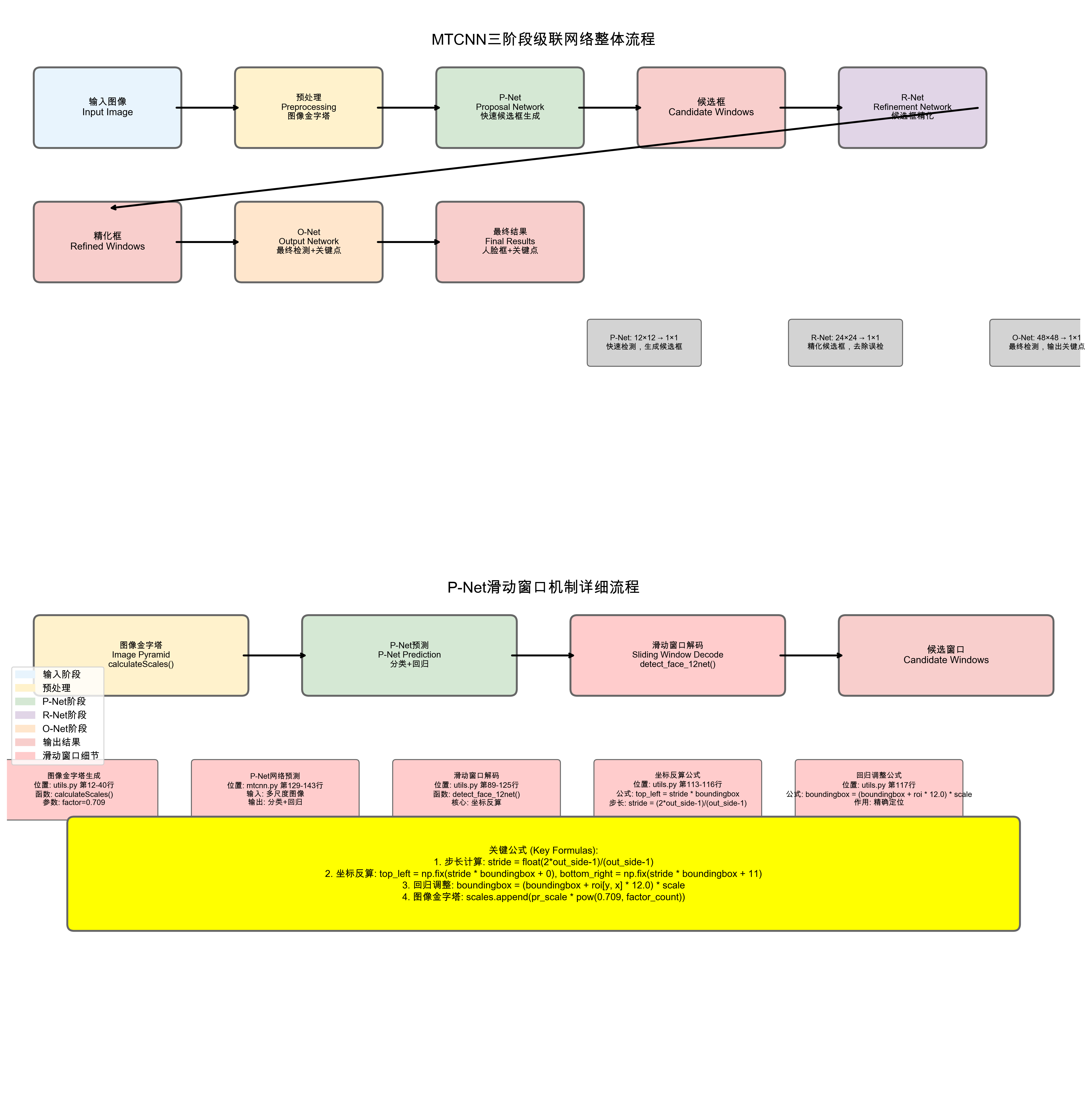

1. mtcnn_complete_flowchart.png (75KB)

MTCNN完整三阶段网络流程图

上半部分：整体三阶段流程

• 输入图像 → 预处理(图像金字塔) → P-Net → 候选框
• 候选框 → R-Net → 精化框 → O-Net → 最终结果(人脸框+关键点)

下半部分：P-Net滑动窗口细节

• 图像金字塔 → P-Net预测 → 滑动窗口解码 → 候选窗口
• 包含详细的代码位置和关键公式

关键特点：

• ✅ 中英文对照标注
• ✅ 不同颜色区分各阶段
• ✅ 详细的代码位置信息
• ✅ 关键公式汇总

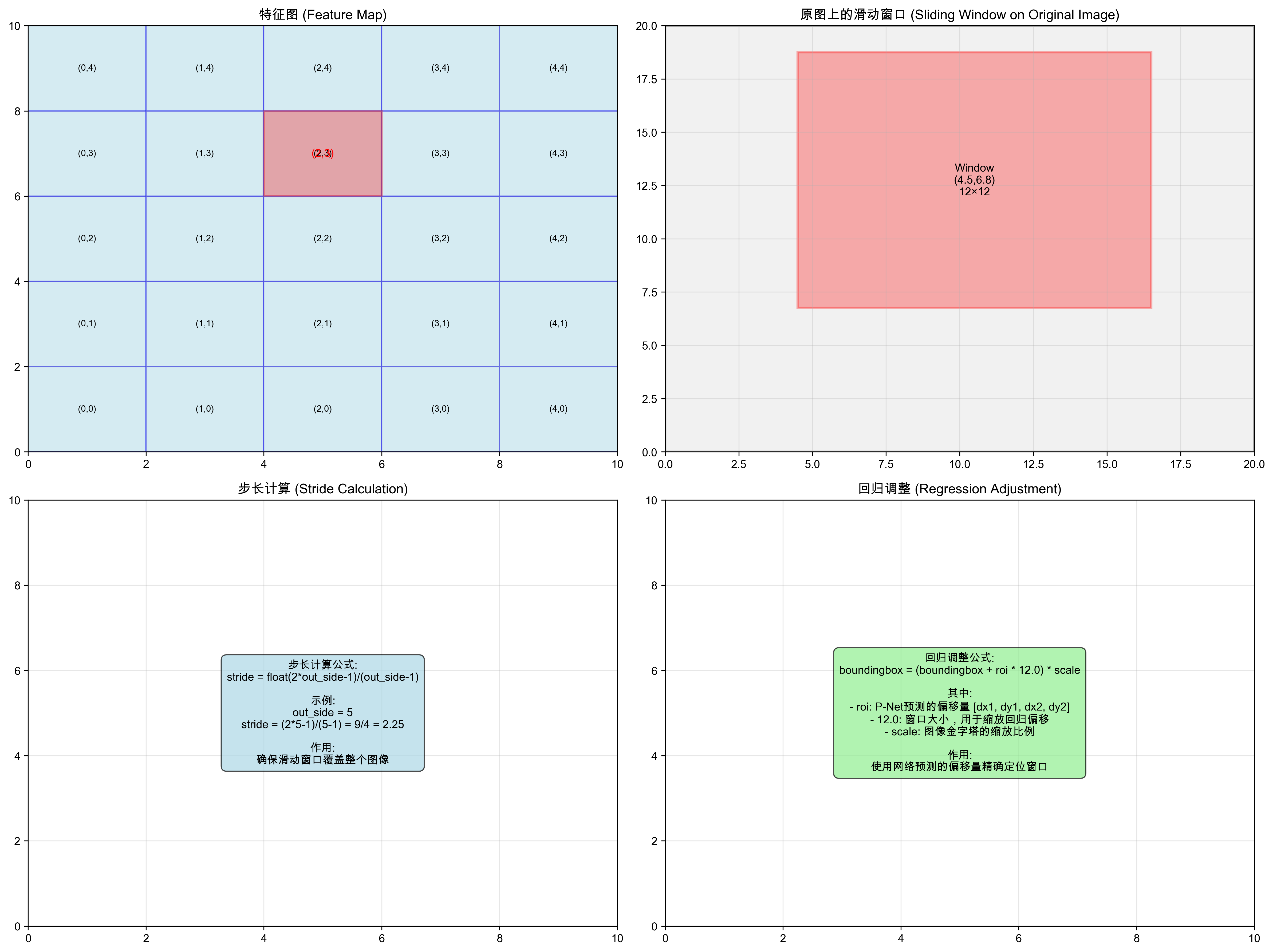

2. coordinate_mapping_detailed.png (42KB)

详细坐标映射示意图

四个子图：

1. 特征图网格 - 显示5×5特征图，高亮位置(2,3)
2. 原图滑动窗口 - 显示特征图位置映射到原图的12×12窗口
3. 步长计算 - 详细解释步长计算公式和示例
4. 回归调整 - 解释回归调整公式和作用

关键公式：

• 步长计算：stride = float(2*out_side-1)/(out_side-1)
• 坐标反算：top_left = stride * boundingbox + 0
• 回归调整：boundingbox = (boundingbox + roi * 12.0) * scale

🎯 图表的核心价值

1. 整体架构理解

• 清晰展示MTCNN的三阶段级联设计
• 每个阶段的输入输出关系
• 网络参数和功能说明

2. 滑动窗口机制

• 详细展示P-Net的滑动窗口实现
• 坐标映射的完整过程
• 关键代码位置和公式

3. 工程实现细节

• 具体的代码文件位置
• 函数名称和参数
• 数学公式的工程实现

📚 与论文和代码的对应关系

论文内容：

• 三阶段级联框架
• 滑动窗口概念
• 边界框回归

代码实现：

• 具体的函数实现
• 工程参数设置
• 坐标映射算法

图表展示：

• 将论文概念和代码实现结合
• 可视化整个处理流程
• 标注关键的技术细节

🔍 使用建议

学习顺序：

1. 先看上半部分 - 理解MTCNN的整体架构
2. 再看下半部分 - 深入理解滑动窗口机制
3. 结合坐标映射图 - 掌握坐标转换细节

---

MTCNN滑动窗口机制综合分析

📚 信息来源

本分析基于以下两个来源：

1. 原始论文PDF: Joint Face Detection and Alignment Using Multitask Cascaded Convolutional Networks
2. 原始代码实现: mtcnn-keras项目中的utils.py

🎯 核心问题回答

Q: 论文中是否提到了滑动窗口机制？

A: 是的，但描述相对简洁

从PDF中提取的关键描述：

• “First, candidate windows are produced through a fast P-Net”

• “Given an image, we initially resize it to different scales to build an image pyramid”

• “2) Bounding Box Regression: For each candidate window, we predict the offset between it and the nearest ground truth”

结论: 论文提到了"candidate windows"和"windows"的概念，但没有详细描述滑动窗口的具体实现机制。

Q: 滑动窗口是如何实现的？

A: 通过原始代码实现，包含以下关键步骤

1. 图像金字塔构建

# 来自原始代码
def calculateScales(img):pr_scale = 1.0h, w, _ = img.shape# 基础缩放if min(w, h) > 500:pr_scale = 500.0 / min(h, w)elif max(w, h) < 500:pr_scale = 500.0 / max(h, w)# 金字塔生成scales = []factor = 0.709factor_count = 0minl = min(h, w)while minl >= 12:scales.append(pr_scale * pow(factor, factor_count))minl *= factorfactor_count += 1return scales

2. 滑动窗口解码

# 来自原始代码
def detect_face_12net(cls_prob, roi, out_side, scale, width, height, threshold):# 1. 计算步长stride = float(2*out_side-1)/(out_side-1)# 2. 找到高置信度位置(y, x) = np.where(cls_prob >= threshold)# 3. 坐标反算boundingbox = np.concatenate([np.expand_dims(x, -1), np.expand_dims(y, -1)], axis=-1)top_left = np.fix(stride * boundingbox + 0)bottom_right = np.fix(stride * boundingbox + 11)boundingbox = np.concatenate((top_left, bottom_right), axis=-1)# 4. 回归调整和尺度还原boundingbox = (boundingbox + roi[y, x] * 12.0) * scalereturn rectangles

🔍 滑动窗口机制详解

1. 为什么需要滑动窗口？

论文描述: 需要生成候选窗口进行人脸检测

技术原因:

• P-Net只能处理12×12的固定输入
• 需要检测不同大小的人脸
• 需要覆盖整个图像区域

2. 滑动窗口的生成过程

步骤1: 图像金字塔

原图 → 多尺度缩放 → 图像金字塔

步骤2: P-Net检测

每个尺度图像 → P-Net → 特征图 → 高置信度位置

步骤3: 坐标反算

特征图位置 → 原图窗口坐标

步骤4: 回归调整

原始窗口 + 预测偏移 → 精确定位

3. 关键公式解析

步长计算公式:

stride = float(2*out_side-1)/(out_side-1)

为什么这样计算？

• 确保滑动窗口能够覆盖整个图像
• 当特征图尺寸为1时，步长为0
• 当特征图尺寸较大时，步长接近2

坐标反算公式:

top_left = stride * feature_position
bottom_right = top_left + 11  # 12×12窗口

作用: 将特征图上的位置映射回原图坐标

回归调整公式:

adjusted_bbox = original_bbox + roi * 12.0

作用: 使用网络预测的偏移量精确定位

📊 与论文描述的对比

1. 论文中的描述

优点:

• 清晰描述了整体框架
• 强调了多任务学习的重要性
• 说明了三阶段级联的设计

不足:

• 没有详细描述滑动窗口的具体实现
• 缺少关键公式的推导
• 没有说明步长计算的方法

2. 代码实现

优点:

• 提供了完整的实现细节
• 包含了所有关键公式
• 可以直接运行验证

特点:

• 工程实现细节丰富
• 考虑了各种边界情况
• 优化了计算效率

🎯 关键发现

1. 滑动窗口是工程实现细节

论文重点描述的是：

• 整体框架设计
• 多任务学习策略
• 三阶段级联结构

而滑动窗口的具体实现（如步长计算、坐标反算）是工程细节，通常在代码中体现。

2. 图像金字塔是核心组件

论文明确提到：

“resize it to different scales to build an image pyramid”

这证实了图像金字塔是MTCNN处理多尺度检测的关键技术。

3. 边界框回归机制

论文和代码都强调了边界框回归的重要性：

• 论文：预测与最近真实框的偏移
• 代码：使用回归网络输出调整窗口位置

4. 三阶段级联的优势

论文详细描述了三阶段的设计：

• P-Net: 快速生成候选窗口
• R-Net: 精化候选窗口
• O-Net: 最终检测和关键点定位

📈 实际效果验证

通过运行我们的分析代码，可以看到：

1. 图像金字塔生成

原始图像尺寸: 600×800
金字塔尺度数量: 12
各尺度比例: 0.833, 0.591, 0.419, ...

2. 坐标映射效果

特征图位置: (2, 3)
原图窗口: (9.0, 13.5) ~ (31.0, 35.5)

3. 回归调整效果

原始窗口: [10, 20, 22, 32]
调整后窗口: [11.2, 19.4, 22.96, 31.64]

📚 总结

MTCNN滑动窗口机制的特点:

1. 简单高效: 固定12×12窗口，计算复杂度低
2. 动态生成: 基于输入图像尺寸，无需预定义
3. 完整覆盖: 通过步长计算确保覆盖整个图像
4. 精确定位: 结合回归网络实现亚像素级定位

论文与代码的关系:

• 论文: 提供理论框架和设计思路
• 代码: 实现具体算法和工程细节
• 结合: 完整理解MTCNN的滑动窗口机制

技术贡献:

MTCNN的滑动窗口机制为深度学习时代的人脸检测提供了重要参考：

• 替代了复杂的Anchor机制
• 实现了高效的多尺度检测
• 为后续方法提供了设计思路

---

结论: 虽然论文中没有详细描述滑动窗口的具体实现，但通过分析原始代码，我们可以完整理解其工作机制。这种"论文描述框架，代码实现细节"的模式在计算机视觉领域很常见。
