2025年半导体探针卡市场深度调研：规模数据、竞争格局
一、市场规模与增长趋势

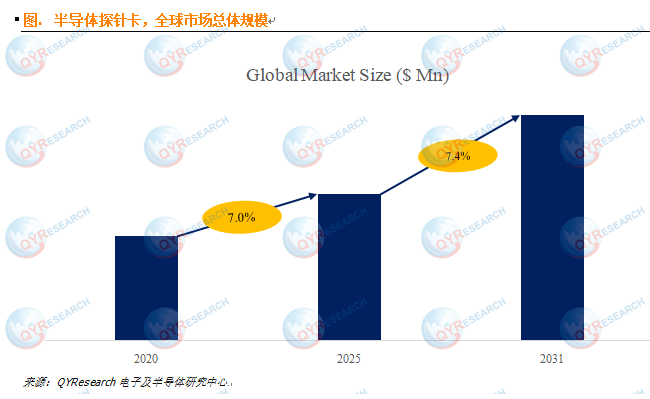

根据QYResearch调研显示，全球半导体探针卡市场展现出强劲的增长势头。预计到 2031 年，全球半导体探针卡市场规模将攀升至 45.9 亿美元，在未来几年内，其年复合增长率（CAGR）将维持在 7.4% 左右。这一增长趋势背后，是半导体产业全方位扩张所带来的芯片测试需求激增，晶圆厂持续扩产，海量芯片流入市场，直接拉动了对探针卡的旺盛需求。
以中国市场为例，作为全球最大的半导体消费市场，在半导体产业国产化进程的大力推动下，本土晶圆产线建设驶入 “快车道”。众多晶圆制造企业纷纷加大投资，扩充产能，如中芯国际、华虹半导体等企业不断推进新产线的建设与投产。这不仅促进了国内半导体产业整体实力的提升，更为探针卡行业开辟了广阔的市场空间。据相关数据统计，2023 年中国探针卡市场规模达到 120 亿元，预计到 2025 年将突破 168 亿元，年复合增长率远超全球平均水平，彰显出中国市场在全球半导体探针卡领域的关键地位与巨大潜力。
二、竞争格局与主要厂商
在全球半导体探针卡市场中，竞争格局呈现出较为集中的态势。根据 QYResearch 头部企业研究中心的调研数据，全球范围内半导体探针卡生产商主要包括 FormFactor、Technoprobe S.p.A.、Micronics Japan (MJC)、Japan Electronic Materials (JEM)、MPI Corporation 等。在 2024 年，全球前五大厂商合计占据了大约 75.0% 的市场份额，其中，FormFactor 凭借在技术研发、产品性能以及市场渠道等方面的综合优势，在全球市场中处于领先地位，其产品广泛应用于高端芯片测试领域，客户覆盖了众多国际知名半导体企业；Technoprobe S.p.A. 则以其精湛的制造工艺和定制化解决方案，在欧洲及全球部分地区拥有稳固的客户群体，尤其在汽车电子、工业控制等领域的芯片测试中表现突出。
在产品类型方面，MEMS 探针卡已成为当前市场的主流细分产品。数据显示，MEMS 探针卡目前占据了全球半导体探针卡市场大约 74.8% 的份额。这主要得益于 MEMS 技术在提升探针卡性能方面的卓越表现，其能够实现高密度的探针布局，有效满足先进制程芯片对测试精度和信号传输可靠性的严苛要求。例如，在 5G 通信芯片、人工智能芯片等高复杂度芯片的测试过程中，MEMS 探针卡凭借自身技术优势，确保了测试结果的准确性与稳定性，成为众多芯片制造商的首选测试工具。
从产品应用领域来看，代工与逻辑领域是半导体探针卡最大的下游市场，占据了约 72.8% 的市场份额。随着全球电子产品市场对高性能、低功耗芯片的需求持续增长，代工企业不断加大先进制程工艺的研发与应用，逻辑芯片在各类电子产品中的核心地位也日益凸显。这使得代工与逻辑领域对芯片测试的需求呈现爆发式增长，进而推动了半导体探针卡市场在该领域的繁荣发展。以台积电、三星等为代表的全球领先代工企业，在大规模生产先进制程芯片时，对高精度、高效率的半导体探针卡需求极为旺盛，成为拉动市场增长的关键力量。
三、驱动因素深度剖析
（一）半导体产业扩张
全球半导体产业近年来始终保持着稳健的发展态势，随着 5G 通信、物联网、人工智能、大数据等新兴技术的蓬勃兴起，各领域对半导体芯片的需求呈现出井喷式增长。为了满足市场需求，全球范围内的晶圆厂纷纷开启扩产计划。以三星为例，其在韩国本土及海外多地投资建设新的晶圆制造工厂，大幅提升存储芯片、逻辑芯片等产品的产能；台积电也不断加大在先进制程工艺上的投入，持续扩充晶圆产能。晶圆厂产能的增加，直接导致芯片产量大幅上升，而每一颗芯片在出厂前都需要经过严格的测试流程，这无疑极大地刺激了对半导体探针卡的市场需求。作为晶圆测试环节的核心耗材，探针卡的市场规模也随之水涨船高。
（二）新兴技术推动
5G、IoT、AI 等新兴技术的迅猛发展，催生出对各类高性能芯片的海量需求。这些新兴技术领域的芯片在性能和功能上有着极为严苛的要求，如 5G 通信芯片需要具备高速率、低延迟的数据传输能力，AI 芯片则对算力和数据处理效率有着极高的追求。为了确保芯片能够满足这些复杂的性能指标，在生产过程中必须进行更为精准、全面的测试。以 5G 芯片的高频测试为例，由于其工作频率高达数 GHz 甚至更高，传统的探针卡难以满足如此高频的信号传输要求，这就促使探针卡厂商加大研发投入，开发出具备良好高频信号传输性能的新型探针卡，以适应 5G 芯片测试的需求。这种因新兴技术发展而带来的对芯片测试精度和性能要求的提升，成为推动半导体探针卡市场需求持续增长的重要动力。
（三）封装前测试需求提升
在半导体行业竞争日益激烈的背景下，成本控制成为企业关注的焦点。越来越多的企业意识到，在芯片封装前进行全面、有效的测试，能够及时筛选出次品芯片，避免将不合格芯片进行封装，从而大幅降低生产成本。随着行业对这一理念的广泛认可，封装前测试的渗透率逐年提高。据统计，近年来全球范围内芯片封装前测试的渗透率已从过去的 60% 左右提升至目前的 75% 以上。封装前测试环节的重要性日益凸显，使得半导体探针卡在该环节的使用量大幅增加。因为每一次封装前测试都需要借助探针卡实现芯片与测试机之间的信号连接与传输，所以封装前测试渗透率的提升，直接带动了半导体探针卡市场需求的增长，为探针卡行业的发展注入了强劲动力。
（四）政策支持
为了推动本国半导体产业的发展，提升产业竞争力，各地政府纷纷出台一系列扶持政策。以广东、江苏等地为例，当地政府将半导体探针卡纳入半导体产业重点扶持计划，通过多种政策手段鼓励企业加大在探针卡领域的研发投入和生产规模扩张。在资金支持方面，政府设立专项产业基金，对从事探针卡研发与生产的企业给予研发补贴、设备购置补贴等；在税收优惠方面，对相关企业实施税收减免政策，降低企业运营成本；在人才培养方面，政府引导高校和科研机构加强与企业的产学研合作，为企业定向培养专业技术人才。这些政策措施的实施，为半导体探针卡企业营造了良好的发展环境，吸引了更多的企业投身于探针卡行业，加速了国产替代进程，有力地促进了探针卡行业的整体发展。
（五）3D 封装技术发展
随着半导体技术的不断进步，3D 封装技术逐渐成为行业发展的新趋势。3D 封装技术通过将多个芯片进行堆叠和连接，实现了芯片在更小空间内的高密度集成，有效提升了芯片的性能和功能。然而，这种新型封装技术的广泛应用，也对半导体探针卡的设计和性能提出了前所未有的挑战。在 3D 封装结构下，芯片的引脚数量增多、间距变小，且芯片之间的电气连接更为复杂，这就要求探针卡具备更高的精度，能够精准地与芯片上微小的焊盘或凸块实现接触；同时，探针卡还需要具备更好的适应性，以应对不同 3D 封装结构下芯片测试的需求；此外，为了确保测试过程中信号传输的稳定性和可靠性，探针卡还必须具备更强的抗干扰能力和信号完整性。为了满足 3D 封装技术对探针卡的这些新要求，探针卡厂商不断加大研发投入，积极开展技术创新，推动了高性能探针卡的研发与市场应用，进而带动了半导体探针卡市场需求的增长。
四、挑战与困境解析
（一）技术门槛高
随着半导体技术的飞速发展，芯片的集成度不断提高，这对半导体探针卡的性能提出了近乎苛刻的要求。在探针密度方面，为了满足先进制程芯片如 7nm、5nm 甚至 3nm 制程芯片的测试需求，探针卡需要实现数万针的高密度布局，以确保能够对芯片上众多的测试点进行全面、精准的测试。在接触点精度上，芯片制造工艺的进步使得芯片表面的焊盘或凸块尺寸不断缩小，目前已达到微米级甚至亚微米级精度，这就要求探针卡的探针能够与之实现高精度的接触，避免出现接触不良或误判等问题。同时，随着芯片工作频率和电压的不断提升，探针卡还需要在高频 / 高压测试场景下，保证良好的信号传输性能，有效减少信号传输过程中的损耗、失真和干扰。要实现上述性能指标，探针卡的设计、制造工艺以及材料选择都面临着巨大的挑战。例如，在材料方面，需要研发出具备高导电性、低电阻、良好的机械性能和化学稳定性的新型材料，以满足探针在高频、高压环境下长期稳定工作的需求；在制造工艺上，需要采用先进的微纳加工技术，实现探针的高精度制造和装配。然而，这些技术的研发和突破难度极大，需要企业投入大量的资金、人力和时间成本，这无疑成为了众多企业进入高端半导体探针卡市场的一大障碍。
（二）清洁与基板性能问题
在半导体探针卡的实际使用过程中，探针表面极易附着各种杂质，如灰尘、金属离子、有机物等。这些杂质的存在会导致探针与芯片接触不良，从而产生测试偏差，影响测试结果的准确性和可靠性。虽然目前市场上已经存在一些针对探针卡清洁的解决方案，如采用超声波清洗、等离子清洗等技术手段对探针卡进行定期清洁，但这些方法在实际应用中仍存在诸多不足。一方面，清洁效率有待进一步提高，对于大规模生产线上的探针卡，现有的清洁工艺往往需要耗费较长时间，影响生产效率；另一方面，清洁成本较高，超声波清洗设备、等离子清洗设备的购置成本以及清洗过程中使用的化学试剂成本，都增加了企业的运营负担。此外，陶瓷基板作为半导体探针卡的关键部件，其性能直接影响着探针卡的整体性能。随着芯片技术的不断发展，对陶瓷基板的性能要求也日益提高。陶瓷基板需要具备出色的高温稳定性，以适应芯片在测试过程中可能产生的高温环境；同时，还需要满足多层电路集成的要求，实现复杂的信号传输和布线功能。然而，目前陶瓷基板在性能提升方面仍面临诸多挑战，如高温下的热膨胀系数控制、多层电路之间的信号串扰抑制等问题，都需要进一步的技术研发和创新来解决。
（三）高端市场依赖进口
在国际半导体探针卡市场中，SPEA、FormFactor 等国外企业凭借长期积累的技术优势、丰富的市场经验以及完善的产业链配套，在高端探针卡市场占据着主导地位。这些企业在先进制程芯片测试、高性能探针卡研发等方面处于行业领先水平，其产品广泛应用于全球各大半导体制造企业的高端芯片生产线。相比之下，国内企业在高端半导体探针卡的研发和生产方面面临着较大的困难。一方面，国内企业在技术研发投入上相对不足，缺乏核心技术和自主知识产权，导致产品在性能和质量上与国外先进产品存在较大差距；另一方面，国内半导体产业生态尚不完善，在高端材料供应、先进制造设备研发等方面存在短板，制约了国内企业在高端探针卡领域的发展。这种高端市场依赖进口的局面，不仅使得国内半导体制造企业在芯片测试环节面临较高的成本压力，还对我国半导体产业的自主可控发展构成了潜在威胁。一旦国际形势发生变化，国外企业对我国实施技术封锁或产品禁运，我国半导体产业的发展将受到严重影响。
（四）测试设备国产化不足
目前，半导体探针卡测试设备在很大程度上依赖进口。以 SPEA 飞针测试仪为代表的国外先进测试设备，在测试精度、速度、稳定性等方面具有明显优势，被广泛应用于全球半导体探针卡测试领域。然而，这些进口测试设备价格昂贵，采购成本高，且后续的维护、升级服务费用也不菲，这无疑增加了国内半导体企业的运营成本。更为关键的是，由于测试设备国产化不足，国内企业在设备的定制化开发、技术升级以及售后服务响应速度等方面受到诸多限制，难以满足国内半导体探针卡行业快速发展的需求。例如，当国内企业在研发新型探针卡时，需要根据产品特点对测试设备进行定制化改造，但由于缺乏自主可控的测试设备研发能力，往往需要依赖国外设备厂商，这不仅导致研发周期延长，还可能因技术沟通不畅等问题影响产品研发进度。因此，加大国内探针卡测试设备的研发投入，提升测试设备的国产化水平，已成为我国半导体探针卡行业亟待解决的重要问题。
（五）原材料供应风险
高端陶瓷等原材料是制造高性能半导体探针卡的关键材料。然而，目前我国在高端陶瓷等原材料的生产技术上相对落后，在很大程度上依赖进口。国际形势的复杂多变，如贸易摩擦、地缘政治冲突等，可能导致原材料供应中断或价格大幅波动。一旦出现原材料供应中断的情况，国内半导体探针卡企业的生产将陷入停滞，严重影响企业的正常运营；而原材料价格的大幅波动，则会增加企业的生产成本，压缩企业利润空间，甚至可能导致企业因成本过高而无法维持生产。例如，在过去的贸易摩擦中，部分原材料的进口价格出现了大幅上涨，国内一些探针卡企业不得不面临成本压力剧增的困境，部分企业甚至被迫削减生产规模或提高产品价格，这对企业的市场竞争力和行业的健康发展都产生了不利影响。因此，降低对进口原材料的依赖，加强国内原材料产业的自主研发和生产能力，建立稳定可靠的原材料供应链体系，是我国半导体探针卡行业应对原材料供应风险的关键举措。
