十字滑台：精密制造的“心脏“如何跳动？

十字滑台的机械结构

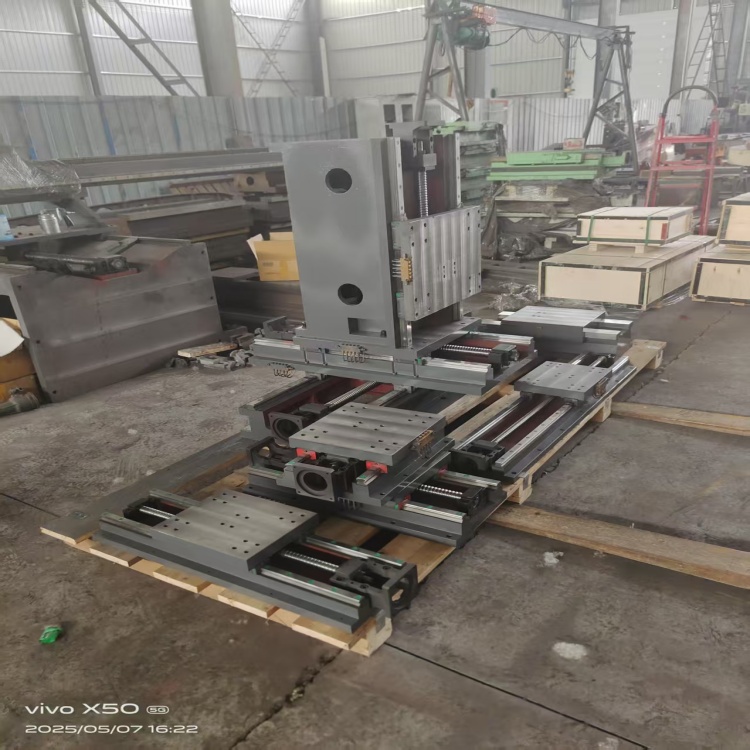

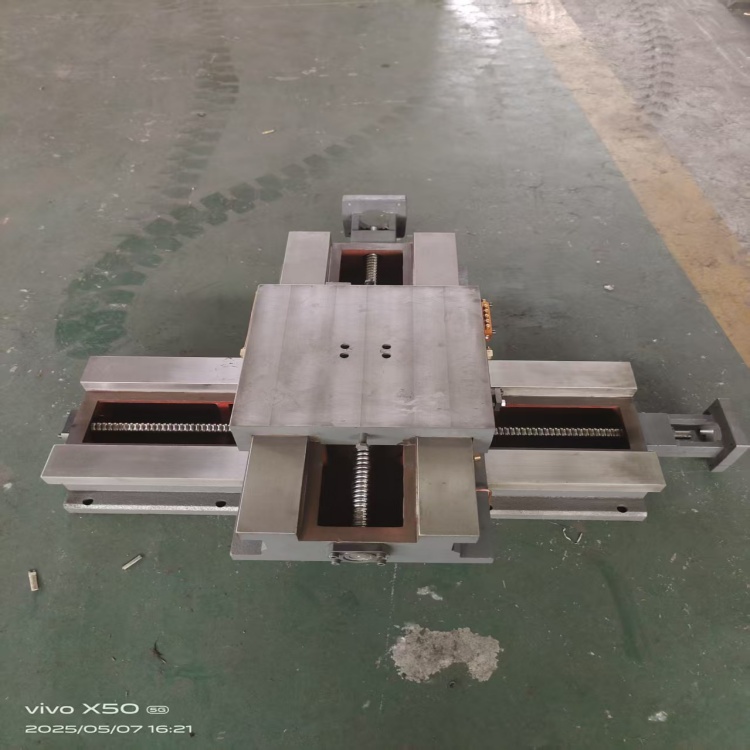

十字滑台由X轴和Y轴滑台正交叠加构成，采用高精度直线导轨、滚珠丝杠或线性电机驱动。导轨通常选用C级或P级精度的交叉滚柱导轨，重复定位精度可达±1μm。滚珠丝杠副通过预紧消除反向间隙，配合伺服电机实现微米级进给。

核心传动系统

滚珠丝杠传动采用双螺母预压结构，例如日本THK的DF系列，刚度提升30%。线性电机直接驱动方案（如科尔摩根的ILF系列）取消机械传动链，速度可达2m/s，加速度突破2G。精密减速器（如谐波减速器）在旋转式滑台中可将回差控制在1弧分内。

控制与反馈技术

光栅尺闭环控制分辨率达0.1μm（如海德汉LIP系列），搭配高响应伺服驱动器（如安川Σ-7）。运动控制卡采用前瞻插补算法，轮廓误差补偿技术可将动态误差降低60%。EtherCAT总线通信周期缩短至250μs，确保多轴同步精度。

热变形抑制策略

零膨胀合金（如因瓦合金）用于关键结构件，热膨胀系数低于0.5×10⁻⁶/K。主动温控系统通过Peltier元件维持±0.1℃恒温，热漂移控制在1μm/小时以内。有限元热-结构耦合分析优化散热通道布局。

动态精度补偿

激光干涉仪（如雷尼绍XL-80）在线测量位置误差，生成补偿表写入控制器。振动抑制算法通过实时调整伺服增益，将振幅衰减90%以上。空气弹簧隔振系统可将基础振动隔离至0.5μm以下。
