嵌入式开发入门——电子元器件~电容
1、概述
- 定义：存储电荷的容器
- 功能：充电放电
- 隔直流通交流、滤波…

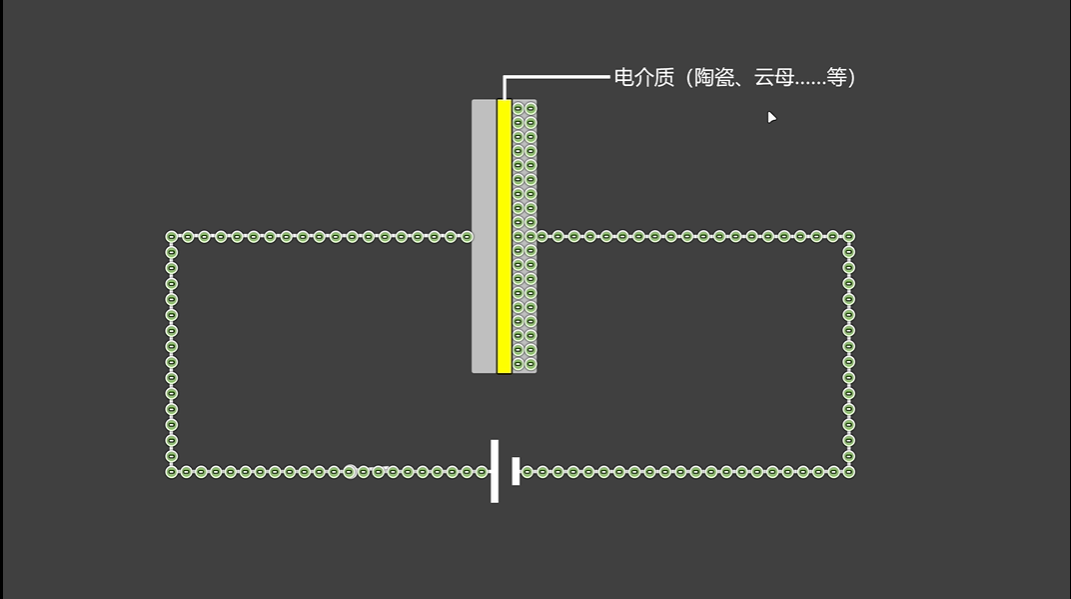

- 电容充电过程
- 左侧极板连接电源正极，正极有密集的正电荷，正电荷对左侧负电荷产生吸引（左侧正极排出电子）；
- 右侧极板连接电源负极，负极有密集的电子，电源负极对右边产生排斥的力量（右侧负极压入电子）。
充电过程越累越慢，两块极板无电压，两个极板间压力越来越大

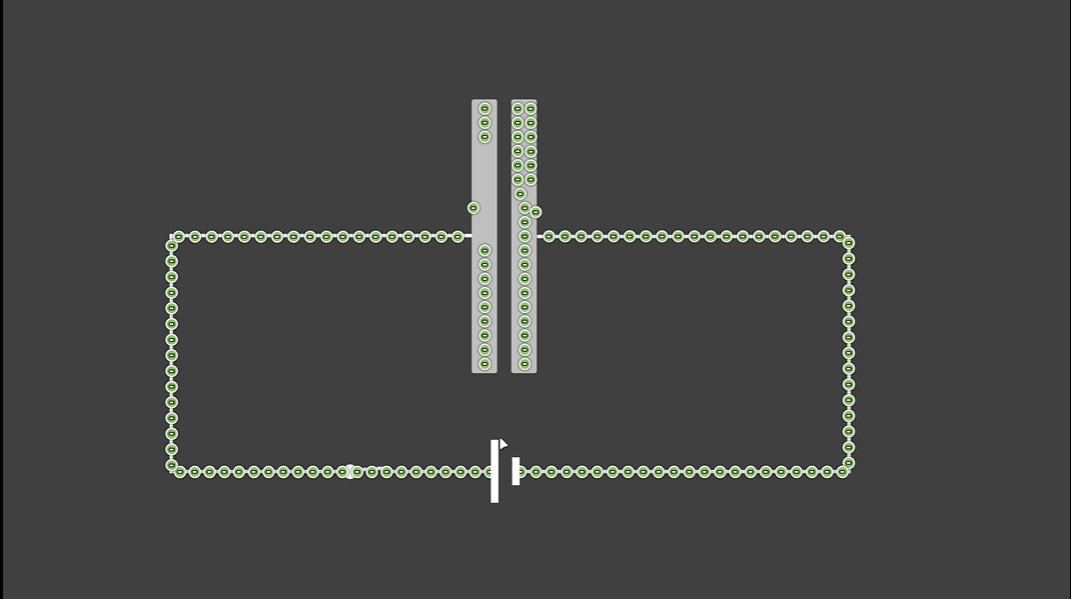

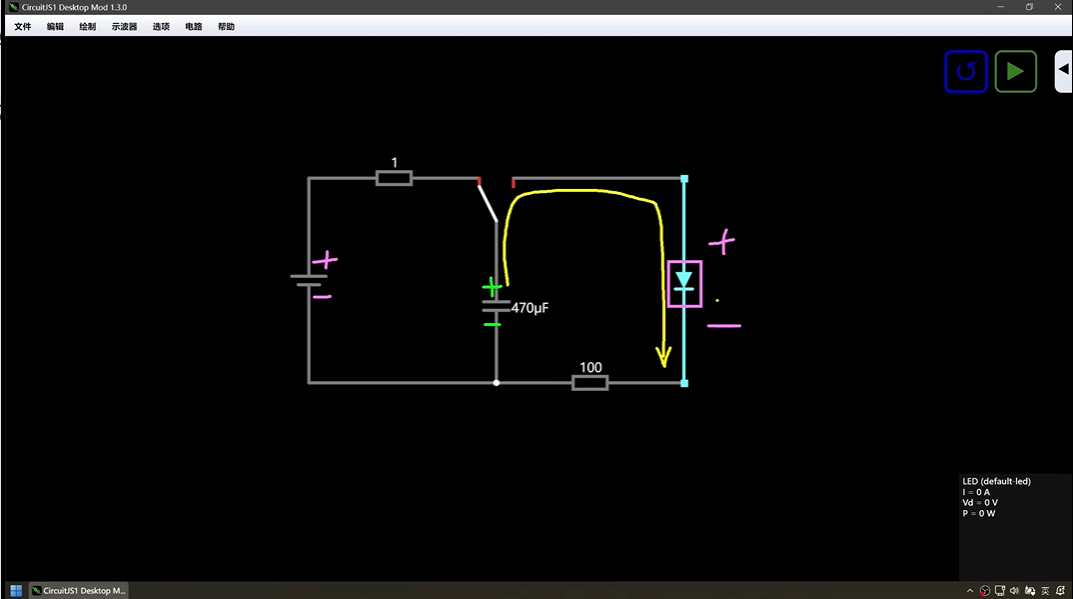

- 电容放电过程

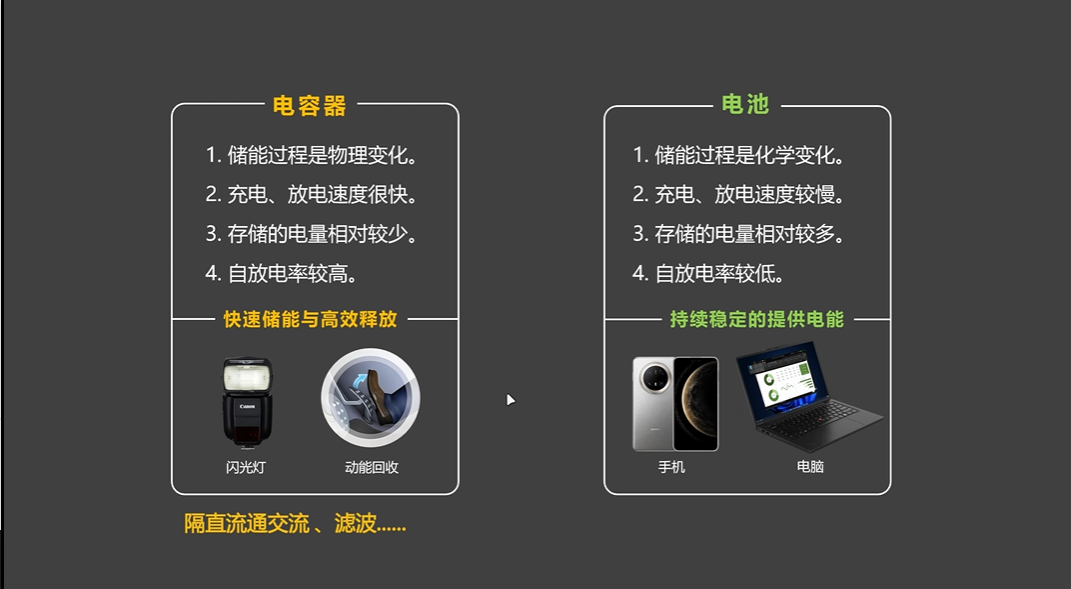

- 电容器VS电池
- 电池储能是化学变化，充放电比较慢，存储电量相对较多
- 电容器储能过程是物理变化，充放电比较快，存储电量比较小

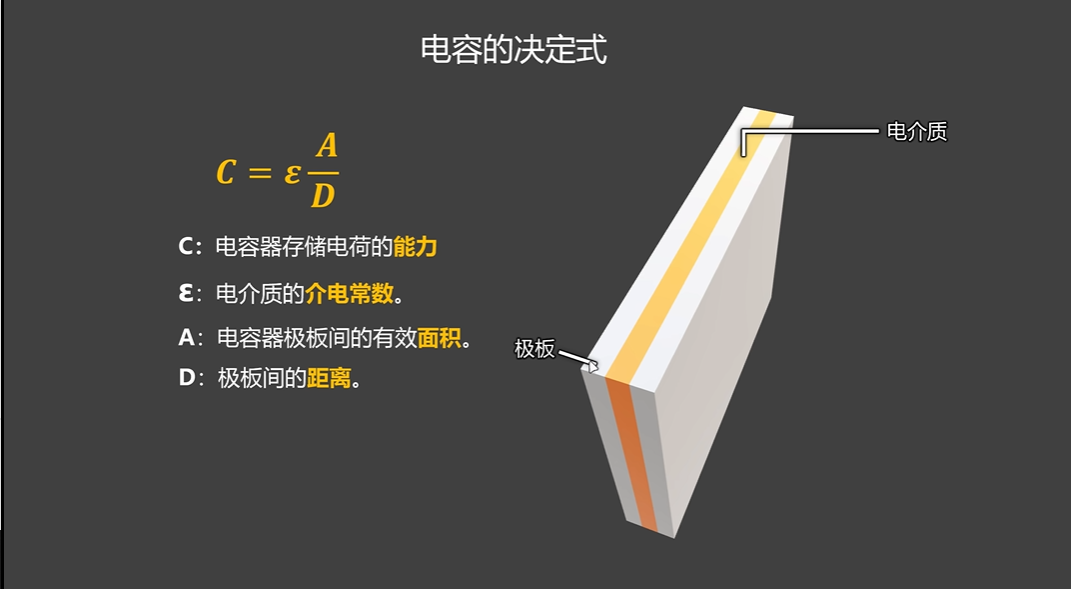

- 电容的决定式

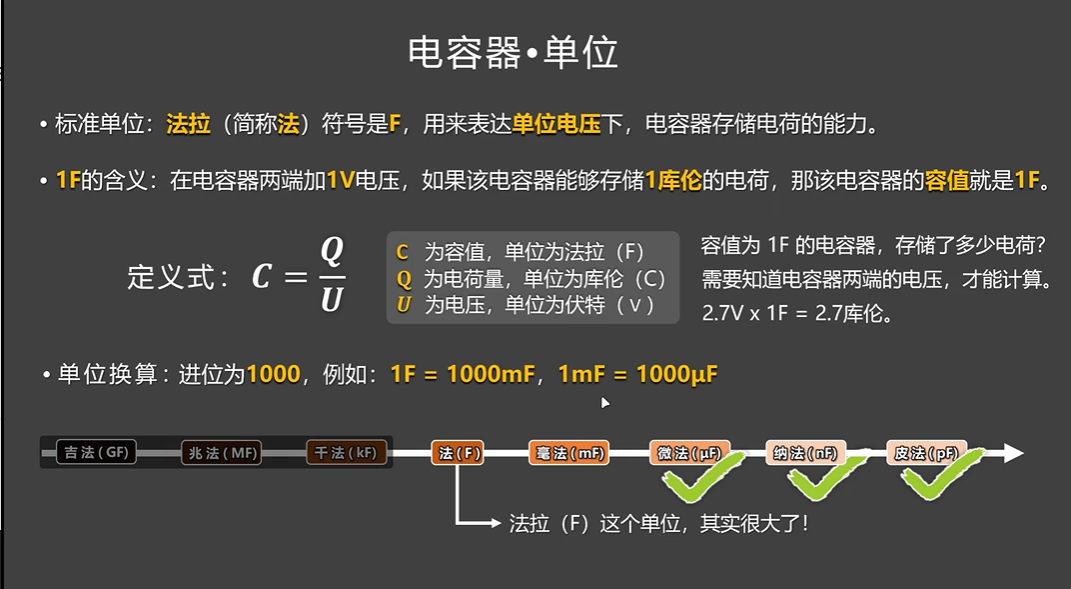

2、单位
2.1、定义
- 标准单位：法拉（简称法）符号是F，用来表达单位电压下，电容器存储电荷的能力。
- 1F的含义：在电容两端加1V电压，如果该电容器能够存储1库伦的电荷，那么该电容的溶质就是1F。

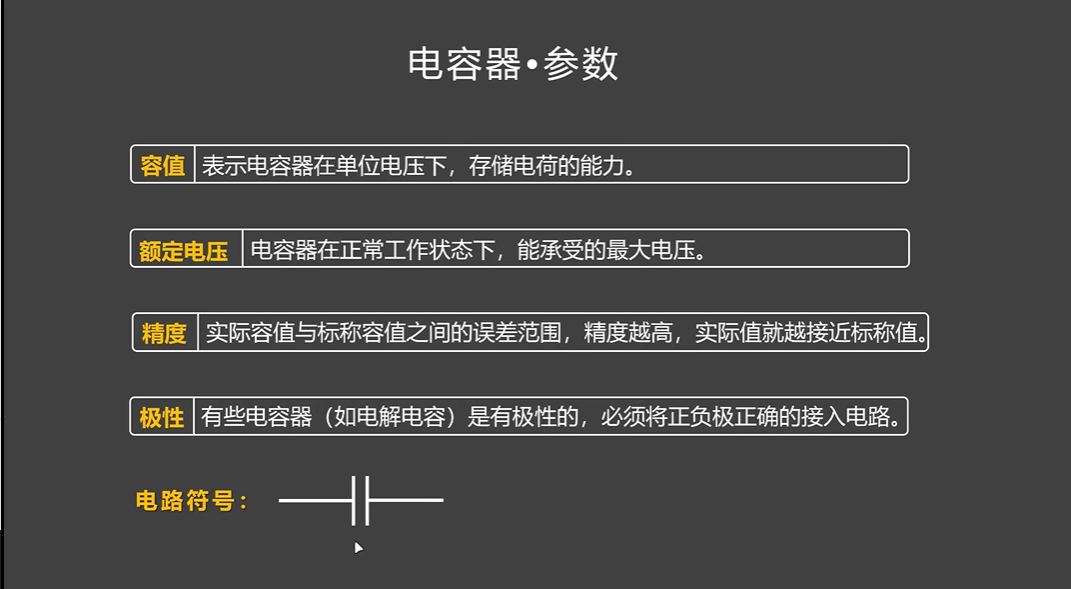

2.2、参数
容值、额定电压、精度、极性
- 规律：外观大的电容器，一般来说容值比较大，或额定电压较高

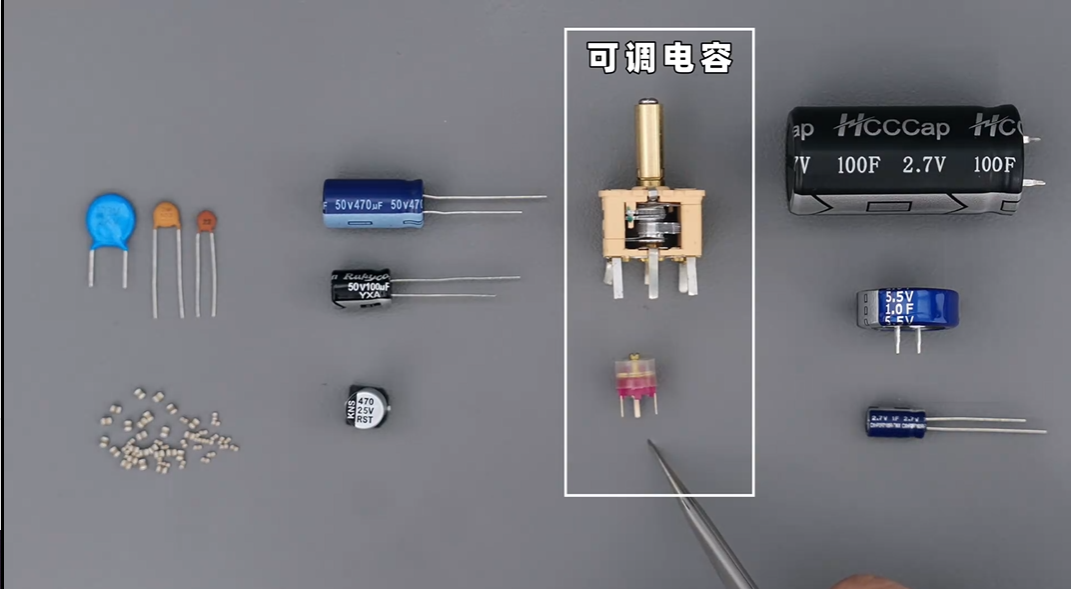

3、常见电容器
- 陶瓷电容（插件式、贴片式），贴片电容电子工业大米
- 电解电容：长引脚式正极，短引脚式负极
- 可调电容（也称空气电容）
- 超级电容

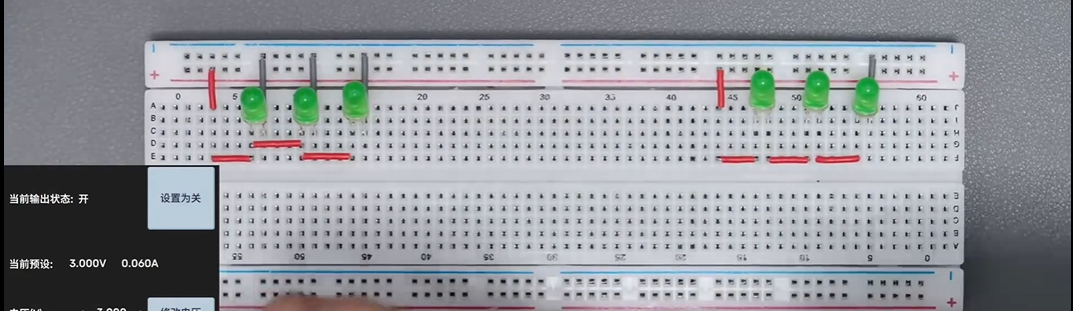

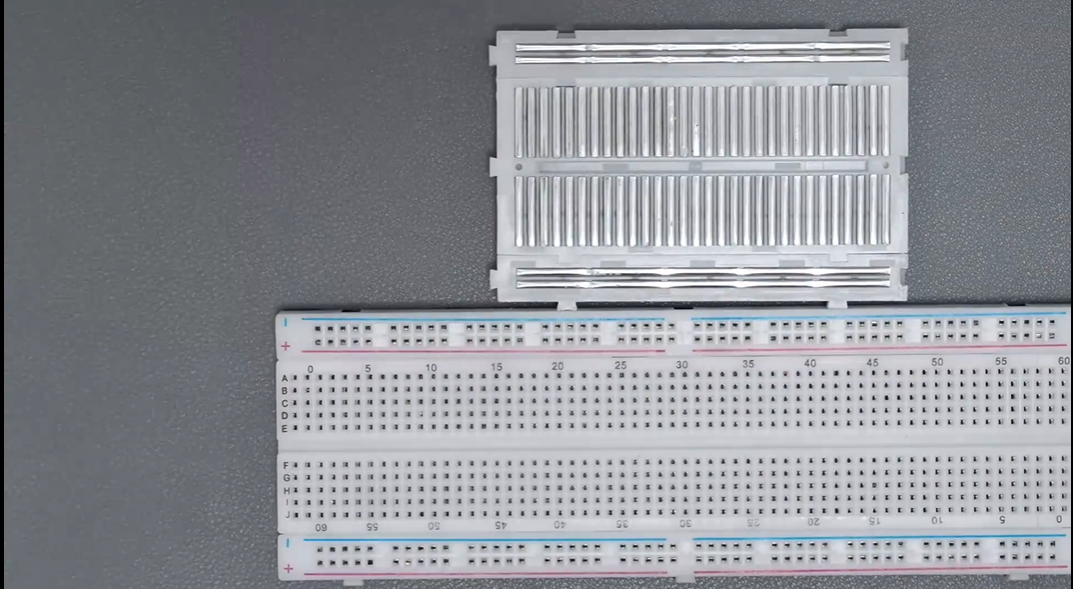

4、面包板示意图
5、充电与放电

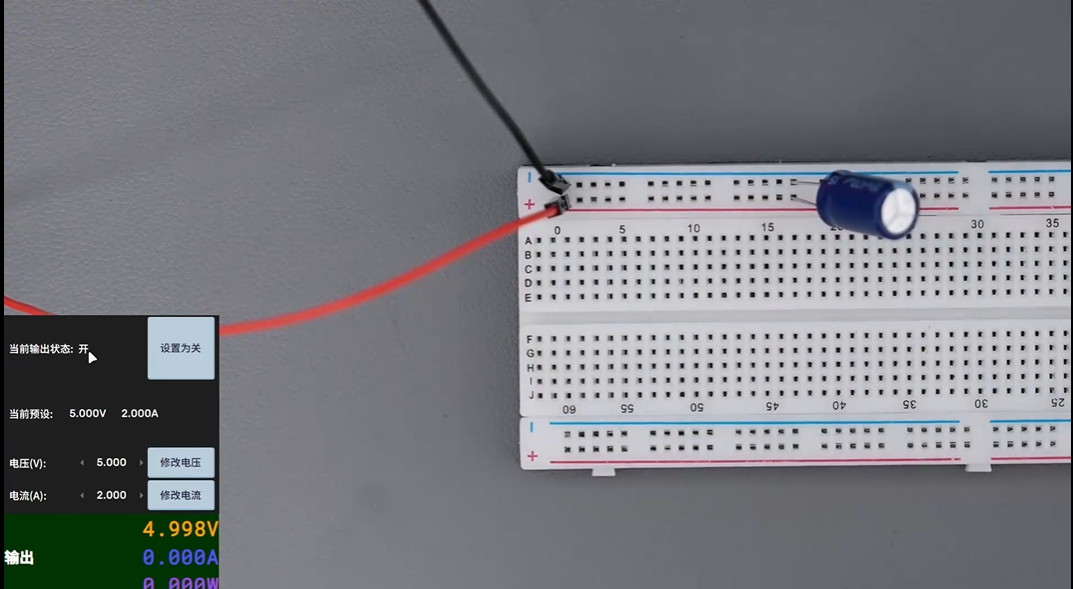

- 硬件：电解电容35V470微法

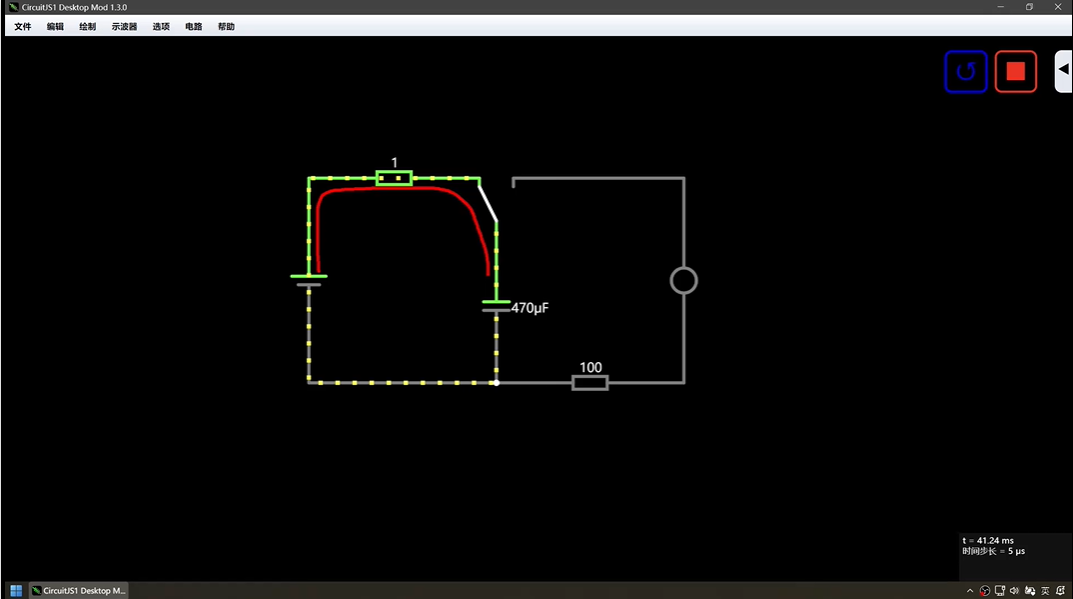

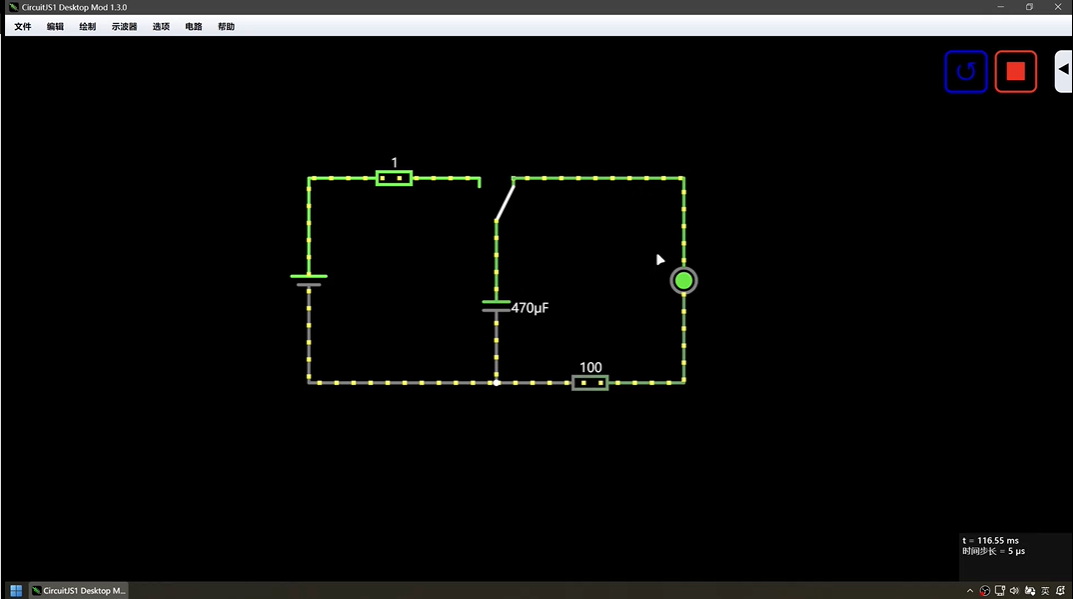

- 充放电细节（模拟）
- 无源元件-电容器（v）
- 无源元件-单刀双置开关
- 输出和标签-led灯
仿真速度可调，可以调节二极管亮灭时间长短

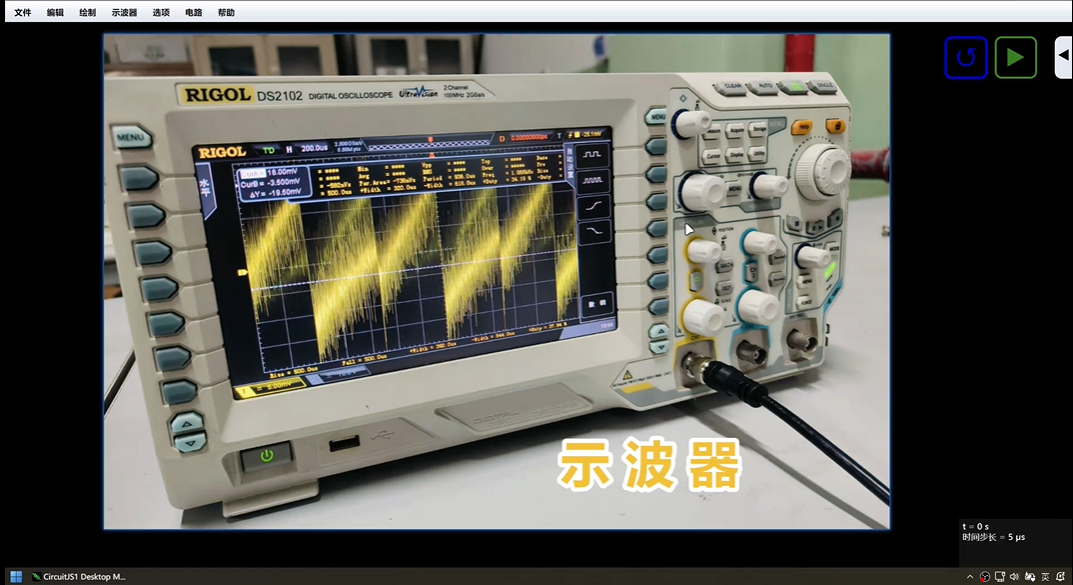

- 示波器

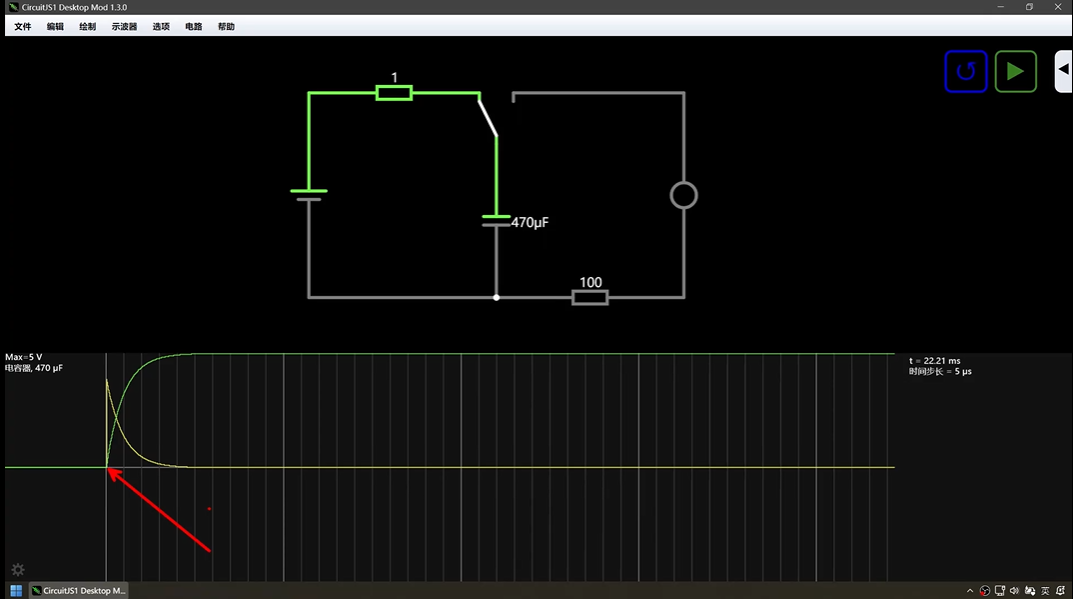

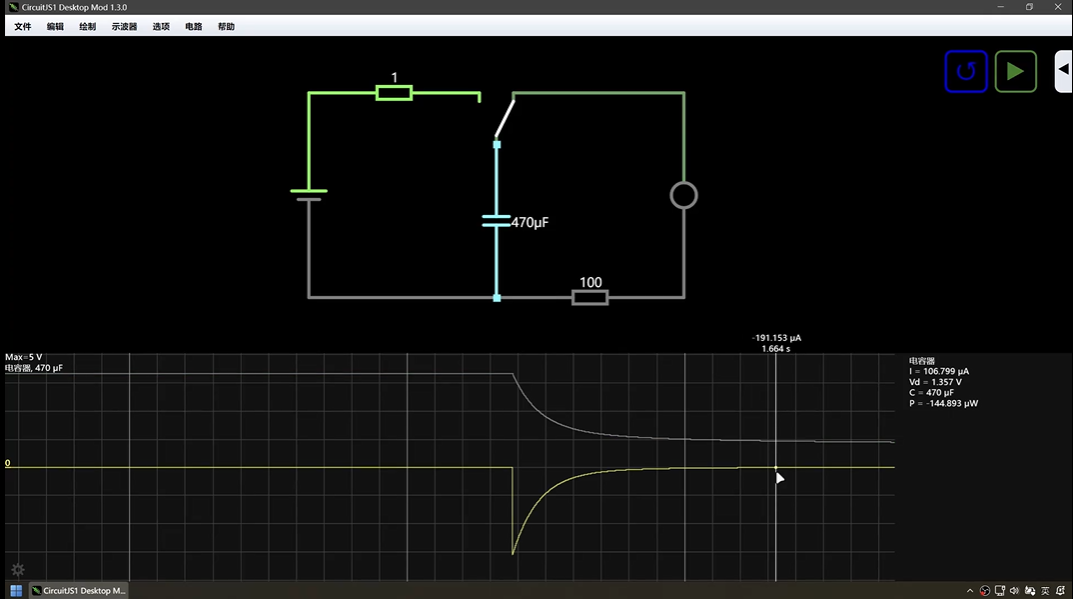

观察电容充电放电过程中电压电流变化
模拟软件，电容器，右键，在新示波器中查看；右键鼠标，调节示波器水平刻度
绿色：电压；黄色：电流
