KNX协议介绍
📊 一、KNX协议核心架构解析
1. 发展历程与标准化
KNX协议起源于1990年代的欧洲安装总线(EIB)，2002年由欧洲三大总线协议EIB、EHSA（欧洲住宅系统协议）和BatiBus合并形成统一标准，2006年成为国际标准(ISO/IEC 14543-3)，2007年成为中国国家标准(GB/Z 20965)。其核心优势在于开放性（多厂商兼容）、完整性（覆盖物理层到应用层）和高可靠性（工业级抗干扰设计）。例如，KNX产品必须通过协会认证，确保不同厂商设备（如西门子、ABB）可直接互联，避免了私有协议的兼容性问题。
2. 技术架构与核心机制
物理层
支持双绞线(TP)、电力线(PL)、射频(RF)和IP以太网。其中双绞线方案最常用：供电与通信复用：两芯线（红/黑）同时传输数据(9600bps)和供电(29V DC)，单设备功耗<0.3W；
抗干扰设计：调制电压高达7V，信号引脚电容隔离，有效防止静电击穿（对比RS-485芯片易烧毁）；
拓扑灵活性：支持分级网络结构，单支线可连接256设备，通过耦合器扩展至15条支线（域）和15个域（骨干网），总容量达5.76万台设备。
数据链路层
采用CSMA/CA机制（载波侦听多路访问/冲突避免）：设备发送数据前侦听总线状态，避免冲突；
定义四级优先级：系统级（最高）、报警级、普通级、低级（默认）。高优先级帧（如火灾报警）可抢占信道；
问题：同优先级帧竞争时依赖物理信号“0”（优态）和“1”（劣态）决定发送权，低地址设备(IADRS)常处劣势，导致时延抖动大（±100ms），影响调光等实时控制。
应用层
采用组地址(Group Address) 模式：设备按功能分组（如“一楼照明”），命令以组播形式发送，无需逐点响应。例如，一个“关灯”指令可同时控制分组内所有灯具，效率高于RS-485的主从轮询。注意这里指的是效率而不是速率！
⚖️ 二、KNX与其他通讯协议的对比分析
1. 核心对比：KNX vs RS-485
| 维度 | KNX | RS-485 |
|---|---|---|
| 协议完备性 | 完整定义OSI 1-7层，全球统一标准 | 仅定义物理层（电气特性），应用层由厂商私有化（如Modbus） |
| 物理层特性 | 单线调制，抗静电强；速率9600bps，距离700m | 差分信号，抗干扰较强；速率1200bps-10Mbps，距离1000m+ |
| 拓扑能力 | 支持树形复杂拓扑，理论容量5.76万设备 | 总线拓扑，非隔离时，设备>32台易干扰，需中继器扩展 |
| 实时性 | CSMA/CA导致同优先级帧时延抖动大 | 主从轮询机制延迟稳定，但响应速度慢 |
| 安全机制 | KNXnet/IP支持IPsec加密，但需额外配置 | 依赖上层协议（如Modbus-TLS） |
典型场景差异：
智能家居照明：KNX组地址广播可瞬间控制百盏灯；RS-485需主机逐点查询，延迟显著。
工业环境：RS-485的10Mbps速率更适合PLC高速控制；KNX的9600bps更侧重稳定性而非速度。
2. 与其他楼宇协议的简要对比
| 协议 | 定位 | 优势 | 劣势 |
|---|---|---|---|
| BACnet | 楼宇管理 | 擅长HVAC系统集成，支持复杂对象模型 | 协议栈庞大，嵌入式设备支持弱 |
| Modbus | 工业控制 | 简单易实现，广泛兼容PLC | 无自描述功能，扩展性差 |
| DALI | 照明专用 | 调光精度高，专为灯具优化 | 仅限照明场景，无法覆盖安防/空调 |
KNX的跨界定位：既保留DALI的照明控制精度，又通过IP路由支持与BACnet楼宇系统集成，形成“子系统专精+平台统一”的架构。
🏢 三、应用场景与协议选型建议
1. KNX的黄金应用领域
大型商业楼宇：机场、医院等需高可靠系统的场景。例如，通过支线耦合器分层管理照明、空调、安防子系统，故障隔离性强；
高端住宅：支持复杂逻辑（如“离家模式”一键关窗/关灯/启安防），且可通过ETS软件统一编程，无需代码基础；
改造项目：KNX RF无线方案利用LoRa频段（CN470-510），无需布线即可添加传感器，发射功率50mW，距离达2km。

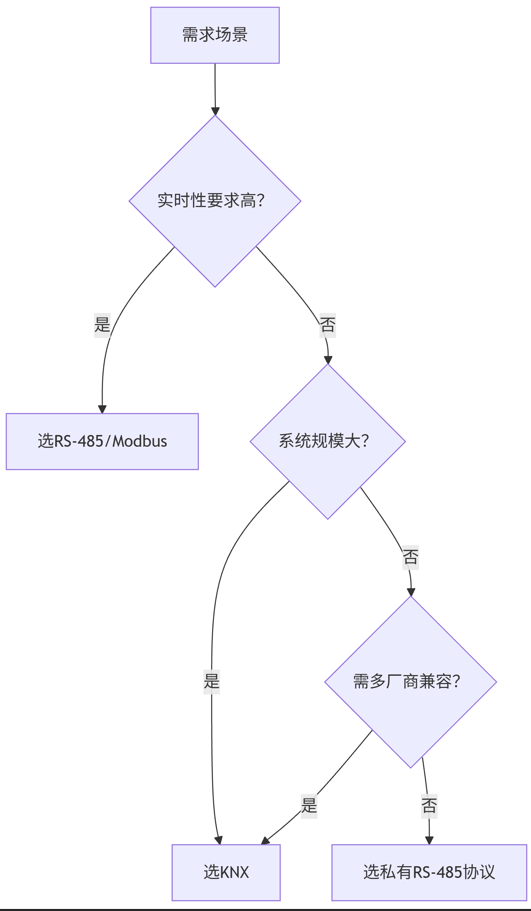

2. 选型决策树
说明：小型项目（如仓库照明）可用RS-485降低成本；跨品牌集成的中大型项目优先KNX。
🔮 四、技术挑战与演进方向
1. 现存不足
实时性缺陷：CSMA/CA机制下低级帧时延抖动大，调光命令可能因延迟错序失效；
安全短板：KNXnet/IP明文传输数据，易被嗅探（如窃取门禁密码）；
成本门槛：专用线缆（4芯屏蔽线）及认证芯片致成本高于RS-485方案5-8倍。
2. 改进方案
实时性优化：
采用KNX/EIB-A调度程序，将分布式结构转为分级主从。从设备申请发送权，主设备按优先级排序授权。实验表明时延抖动降低60%；安全增强：
为KNXnet/IP设计非对称密钥交换，设备间用AES-GCM加密数据，实现端到端安全；无线扩展：
基于LoRa物理层改造KNX-RF链路层，利用CN470-510频段（50mW功率），覆盖达2km，电池寿命5年+。
💎 五、总结
KNX凭借全栈标准化和复杂拓扑能力，成为高端楼宇控制的首选，尤其适合多子系统集成的大型项目。其核心劣势在于实时性抖动和成本，而RS-485（配合Modbus）在简单工业控制中更具性价比。
选型建议：
追求稳定兼容的楼宇项目 → KNX（优先支持LoRa无线扩展）；
低成本/高实时工业场景 → RS-485+Modbus；
未来演进关注KNX安全加密与调度算法的落地，有望进一步缩小与工业协议的实时性差距。
